NEU
Bestückungspaket,für LM-Anw.,125/5A Wandler,LS-Schalter 3-pol. B 10A,Wandlerkl. ZY1255LM
EAN
3250617626972
Marke
Hager
VPE
1 Stück
Preisgruppe
H020
Preis
262,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Technische Merkmale
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypAufsteckstromwandler
Funktionen
-
Genauigkeitsklasse1
Leistung
-
Leistung1 VA
-
Gesamtverlustleistung unter Nennstrom1,28 W
Abmessungen
-
Höhe70 mm
-
Breite49,50 mm
-
Tiefe30 mm
-
Höhe der Öffnung20 mm
-
Breite der Öffnung30 mm
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Isolationsspannung Ui3000 V
Einsatzbedingungen
-
Betriebstemperatur-40 - 55 °C
-
Lager-/Transporttemperatur-40 - 55 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 6 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Elektrischer Strom
-
Maximalstrom Primärseite125 A
-
Maximalstrom Sekundärseite5 A
Installation, Montage
-
Montage aufDIN Schiene, Montageplatte
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

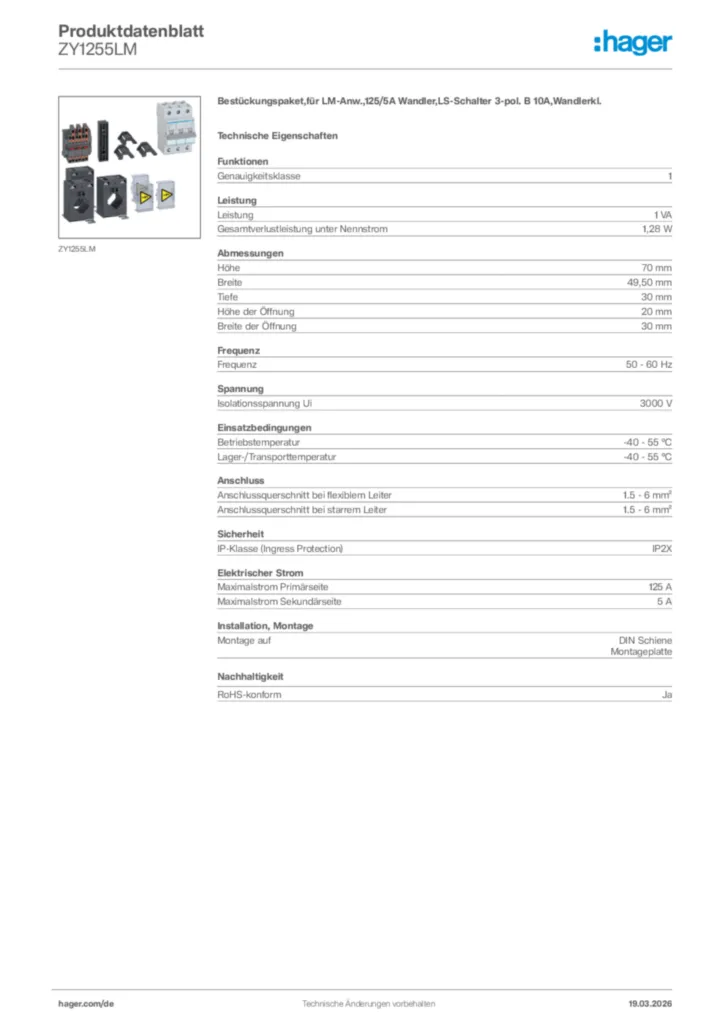

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZY1255LM
-

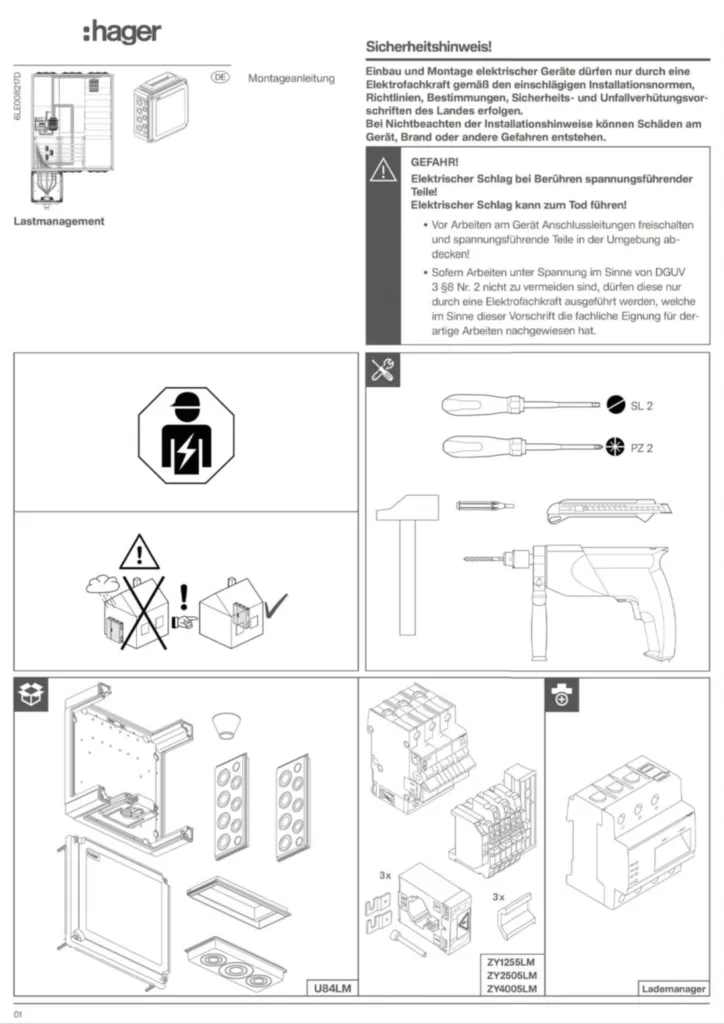

Bedienungsanleitung
6LE008217A
Bedienungsanleitung International 2022-06-22
PDF15,16 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Broschüre
E-Mobilität nach dem Share-Prinzip
Ladeinfrastruktur mit witty share (23DE0023-01)
PDF14,76 MB -
Produktinformation
Gehäuse zur Messwertaufnahme im Vorzählerbereich
mit Wandlerlaschen (23DE0150)
PDF3,52 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
U84LMKabelanschlusskasten, universZ, 324x307x149mm, SKII, für Stromwandler BG 113Preis272,30 €/ Stück * -
2
ZU37LM5APZ2Einbausatz, univ.Z, H=1050mm, für LM-Anwendungen, APZ 300mm, RfZ 150mm, MM 600mm, 1-f.Preis416,00 €/ Stück * -
3
ZU37LM5ES2Einbausatz, univ.Z, H=1050mm, für LM-Anwendungen, SaS 300mm, RfZ 150mm, MM 600mm, 1-f.Preis482,00 €/ Stück * -
4
ZU59LM7APZ2Einbausatz, univ.Z, H=1350mm, für LM-Anwendungen, APZ 300mm, RfZ 150mm, MM 900mm, 1-f.Preis498,20 €/ Stück * -
5
ZU59LM7ES2Einbausatz, univ.Z, H=1350mm, für LM-Anwendungen, SaS 300mm, RfZ 150mm, MM 900mm, 1-f.Preis543,40 €/ Stück *
Ausschreibungstext
Bestückungspaket,für LM-Anw.,125/5A Wandler,LS-Schalter 3-pol. B 10A,Wandlerkl.
Bestückungspakete für Lastmanagement-Anwendungen zur Realisierung des dynamischen Lastmanagements. Bestehend aus 3 Durchsteckstromwandler BG 113 für Sammelschienensysteme, 3 Adapterstück zur Montage auf 12x5 mm und 12x10 mm Sammelscheinen, einem Beutel mit 3 Klarsichtklappe mit Sicherheits-Aufkleber, LS-Schalter (3-polig, 6 kA, B-Charakteristik, Nennstrom 10 A, 3 Module, QuickConnect) und einem Klemmblock zur strukturierten Verdrahtung der notwendigen Lastmanagement-Komponenten im Raum für den Lastmanager.
Filter Produkttyp: Aufsteckstromwandler
Genauigkeitsklasse: 1
Leistung: 1 VA
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 3000 V
Betriebstemperatur: -40 - 55 °C
Lager-/Transporttemperatur: -40 - 55 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ZY1255LM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Bestückungspakete für Lastmanagement-Anwendungen zur Realisierung des dynamischen Lastmanagements. Bestehend aus 3 Durchsteckstromwandler BG 113 für Sammelschienensysteme, 3 Adapterstück zur Montage auf 12x5 mm und 12x10 mm Sammelscheinen, einem Beutel mit 3 Klarsichtklappe mit Sicherheits-Aufkleber, LS-Schalter (3-polig, 6 kA, B-Charakteristik, Nennstrom 10 A, 3 Module, QuickConnect) und einem Klemmblock zur strukturierten Verdrahtung der notwendigen Lastmanagement-Komponenten im Raum für den Lastmanager.
Filter Produkttyp: Aufsteckstromwandler
Genauigkeitsklasse: 1
Leistung: 1 VA
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 3000 V
Betriebstemperatur: -40 - 55 °C
Lager-/Transporttemperatur: -40 - 55 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ZY1255LM
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
