Einbausatz,univ.Z,H=1050mm,für LM-Anwendungen,SaS 300mm,RfZ 150mm,MM 600mm, 1-f. ZU37LM5ES2
EAN
3250617626934
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
494,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Patchpanel 3 Produkte verfügbar -
Gängiges Zubehör 6 Produkte verfügbar -
Steckdose 1 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 10 Produkte verfügbar
Optionales Zubehör
-
FZ12MM
Patch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
171,30 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
66,20 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
66,20 € / Stück*
-
VZ314RJ
RJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
26,00 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
25,00 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
25,40 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
25,40 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
34,40 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
6,11 € / Stück*
Passend zu
-
ZB31WZählerschrank, univers Z, 1100x300x205 mm, Schutzklasse II, 84 Platzeinheiten
724,90 € / Stück* -
ZB32WZählerschrank, univers Z, 1100x550x205 mm, Schutzklasse II, 168 Platzeinheiten
912,90 € / Stück* -
ZB33WZählerschrank, univers Z, 1100x800x205 mm, Schutzklasse II, 252 Platzeinheiten
1.250,20 € / Stück* -
ZB34WZählerschrank, univers Z, 1100x1050x205 mm, Schutzklasse II, 336 Platzeinheiten
1.551,70 € / Stück* -
ZB35WZählerschrank, univers Z, 1100x1300x205 mm, Schutzklasse II, 420 Platzeinheiten
1.930,80 € / Stück* -
ZB31SZählerschrank, univers Z, 1100x300x205 mm, Schutzklasse II, 84 Platzeinheiten
557,70 € / Stück* -
ZB32SZählerschrank, univ.Z, 1100x550x205 mm, Schutzklasse II, 168 Platzeinheiten
702,30 € / Stück* -
ZB33SZählerschrank, univers Z, 1100x800x205 mm, Schutzklasse II, 252 Platzeinheiten
962,00 € / Stück* -
ZB34SZählerschrank, univers Z, 1100x1050x205 mm, Schutzklasse II, 336 Platzeinheiten
1.193,50 € / Stück* -
ZB35SZählerschrank, univers Z, 1100x1300x205 mm, Schutzklasse II, 420 Platzeinheiten
1.485,20 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1050 mm
-
Breite250 mm
-
Breite in Teilungseinheiten12
Ausstattung
-
Anzahl Felder1
Werkstoff
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZU37LM5ES2
-

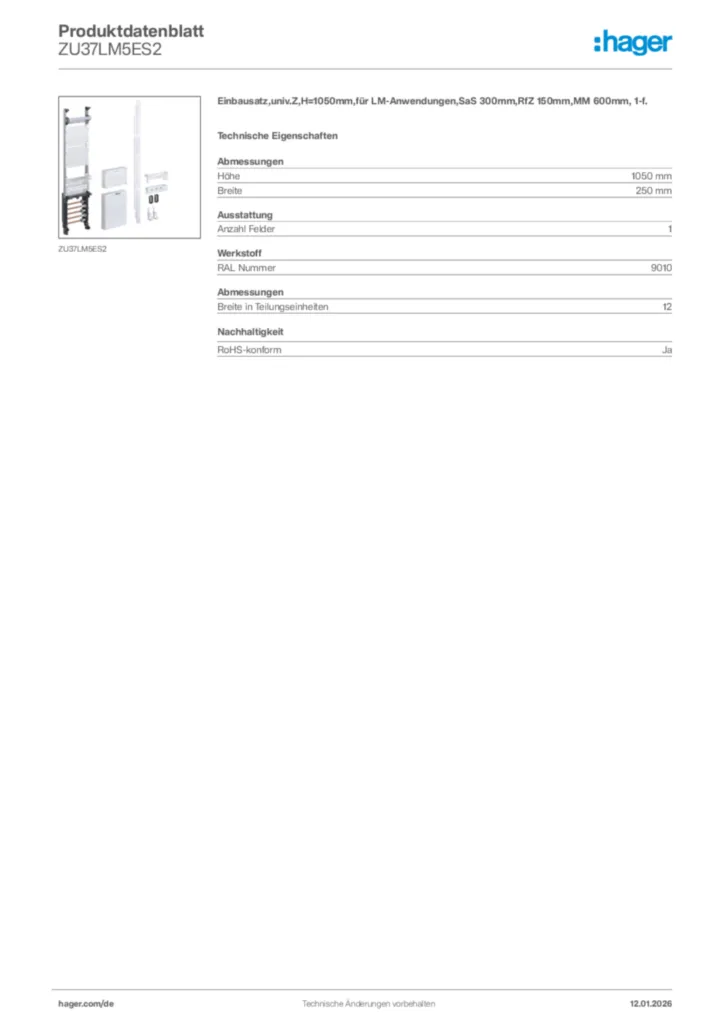

Produktdatenblatt
Hager Produktdatenblatt ZU37LM5ES2
Einbausatz,univ.Z,H=1050mm,für LM-Anwendungen,SaS 300mm,RfZ 150mm,MM 600mm, 1-f.
PDF -
Montageanleitung
Montageanleitung univers Z Multimedia
Montageanleitung International 2020-01-01
PDF11,54 MB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
U84LMKabelanschlusskasten, universZ, 324x307x149mm, SKII, für Stromwandler BG 113Preis280,00 €/ Stück * -
2
ZU37LM5APZ2Einbausatz, univ.Z, H=1050mm, für LM-Anwendungen, APZ 300mm, RfZ 150mm, MM 600mm, 1-f.Preis426,50 €/ Stück * -
3
ZU59LM7APZ2Einbausatz, univ.Z, H=1350mm, für LM-Anwendungen, APZ 300mm, RfZ 150mm, MM 900mm, 1-f.Preis510,70 €/ Stück * -
4
ZU59LM7ES2Einbausatz, univ.Z, H=1350mm, für LM-Anwendungen, SaS 300mm, RfZ 150mm, MM 900mm, 1-f.Preis557,00 €/ Stück * -
5
ZY1255LMBestückungspaket, für LM-Anw., 125/5A Wandler, LS-Schalter 3-pol. B 10A, Wandlerkl.Preis268,50 €/ Stück *
Ausschreibungstext
Einbausatz,univ.Z,H=1050mm,für LM-Anwendungen,SaS 300mm,RfZ 150mm,MM 600mm, 1-f.
Einbausatz für Lastmanagement Anwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach Norm DIN VDE 0603. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, Multimediabereich, Zusatzraum für Lastmanager (RfL) und NAR (Netzseitigem Anschlussraum).
Der NAR (HxB = 300x250 mm) ist mit 5 Sammelschienen 12x5mm ausgestattet.
Der RfL (HxB = 150x250 mm) ist als vollständiges Kunststoffgehäuse aufgebaut. Zur Montage des Lastmanagers (Reiheneinbaugerät, nicht enthalten) ist eine Kunststoff-Hutschiene integriert.
Der Multimedia-Bereich zur Montage der Multimedia-Komponenten für die Lastmanagement-Anwendung. Bestehend aus einem isoliertem vormontiertem Patchpanel für 12-Ports mit Bezeichnungsstreifen, 6 geschirmten Datenmodulen RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 1050 mm
Breite: 250 mm
Anzahl Felder: 1
RAL Nummer: 9010
Breite in Teilungseinheiten: 12
Fabrikat : Hager oder gleichwertig
Artikel : ZU37LM5ES2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einbausatz für Lastmanagement Anwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach Norm DIN VDE 0603. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, Multimediabereich, Zusatzraum für Lastmanager (RfL) und NAR (Netzseitigem Anschlussraum).
Der NAR (HxB = 300x250 mm) ist mit 5 Sammelschienen 12x5mm ausgestattet.
Der RfL (HxB = 150x250 mm) ist als vollständiges Kunststoffgehäuse aufgebaut. Zur Montage des Lastmanagers (Reiheneinbaugerät, nicht enthalten) ist eine Kunststoff-Hutschiene integriert.
Der Multimedia-Bereich zur Montage der Multimedia-Komponenten für die Lastmanagement-Anwendung. Bestehend aus einem isoliertem vormontiertem Patchpanel für 12-Ports mit Bezeichnungsstreifen, 6 geschirmten Datenmodulen RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 1050 mm
Breite: 250 mm
Anzahl Felder: 1
RAL Nummer: 9010
Breite in Teilungseinheiten: 12
Fabrikat : Hager oder gleichwertig
Artikel : ZU37LM5ES2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
