NEU
Einbausatz,univ.Z,H=1050mm,für LM-Anwendungen,APZ 300mm,RfZ 150mm,MM 600mm, 1-f. ZU37LM5APZ2
EAN
3250617626835
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
416,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Patchpanel 3 Produkte verfügbar -
Steckdose 1 Produkte verfügbar -
Aufladesteuerung 2 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar -
Gängiges Zubehör 6 Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ12MK
Patch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
64,30 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
166,40 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
64,30 € / Stück*
-
VZ314BL
Blind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
5,90 € / Stück* -
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
25,30 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
24,30 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
24,70 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
24,70 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
33,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1050 mm
-
Breite250 mm
-
Breite in Teilungseinheiten12
Ausstattung
-
Anzahl Felder1
Werkstoff
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

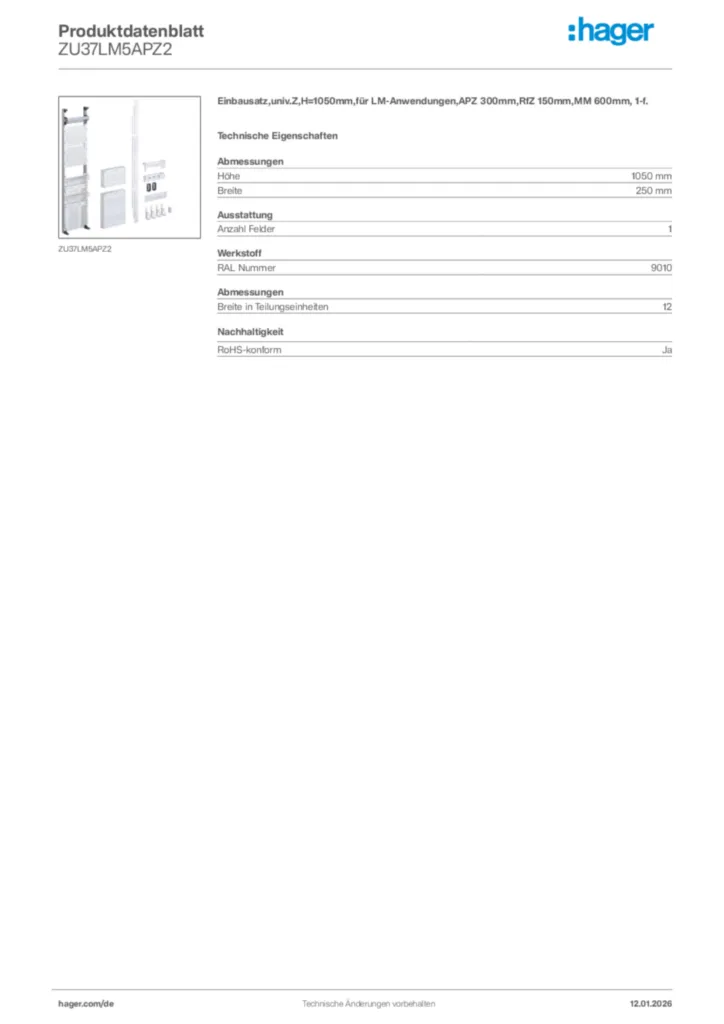

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZU37LM5APZ2
-
Bedienungsanleitung
6LE008217A
Bedienungsanleitung International 2022-06-22
PDF15,16 MB -
Montageanleitung
Montageanleitung univers Z Multimedia
Montageanleitung International 2020-01-01
PDF11,54 MB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
U84LMKabelanschlusskasten, universZ, 324x307x149mm, SKII, für Stromwandler BG 113Preis272,30 €/ Stück * -
2
ZU37LM5ES2Einbausatz, univ.Z, H=1050mm, für LM-Anwendungen, SaS 300mm, RfZ 150mm, MM 600mm, 1-f.Preis482,00 €/ Stück * -
3
ZU59LM7APZ2Einbausatz, univ.Z, H=1350mm, für LM-Anwendungen, APZ 300mm, RfZ 150mm, MM 900mm, 1-f.Preis498,20 €/ Stück * -
4
ZU59LM7ES2Einbausatz, univ.Z, H=1350mm, für LM-Anwendungen, SaS 300mm, RfZ 150mm, MM 900mm, 1-f.Preis543,40 €/ Stück * -
5
ZY1255LMBestückungspaket, für LM-Anw., 125/5A Wandler, LS-Schalter 3-pol. B 10A, Wandlerkl.Preis262,50 €/ Stück *
Ausschreibungstext
Einbausatz,univ.Z,H=1050mm,für LM-Anwendungen,APZ 300mm,RfZ 150mm,MM 600mm, 1-f.
Einbausatz für Lastmanagement Anwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach Norm DIN VDE 0603. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, Patchpanel und gelochten Kunststoff-Montageplatten für den Multimediabereich, Zusatzraum für Lastmanager (RfL) sowie Anschlusspunk Zählerplatz (APZ).
Der APZ (HxB = 300x250 mm) zur Gerätekomponenten-Montage für die APZ-Anwendung ist als vollständiges Kunststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich aufgebaut. Beigelegt sind: Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech, Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung (serienmäßig plombierbar) und integriertet Griff.
Der RfL (HxB = 150x250 mm) ist als vollständiges Kunststoffgehäuse aufgebaut. Zur Montage des Lastmanagers (Reiheneinbaugerät, nicht enthalten) ist eine Kunststoff-Hutschiene integriert.
Der Multimedia-Bereich zur Montage der Multimedia-Komponenten für die Lastmanagement-Anwendung. Bestehend aus einem isoliertem vormontiertem Patchpanel für 12-Ports mit Bezeichnungsstreifen, 6 geschirmten Datenmodulen RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 1050 mm
Breite: 250 mm
Anzahl Felder: 1
RAL Nummer: 9010
Breite in Teilungseinheiten: 12
Fabrikat : Hager oder gleichwertig
Artikel : ZU37LM5APZ2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einbausatz für Lastmanagement Anwendungen zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach Norm DIN VDE 0603. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, Patchpanel und gelochten Kunststoff-Montageplatten für den Multimediabereich, Zusatzraum für Lastmanager (RfL) sowie Anschlusspunk Zählerplatz (APZ).
Der APZ (HxB = 300x250 mm) zur Gerätekomponenten-Montage für die APZ-Anwendung ist als vollständiges Kunststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich aufgebaut. Beigelegt sind: Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech, Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung (serienmäßig plombierbar) und integriertet Griff.
Der RfL (HxB = 150x250 mm) ist als vollständiges Kunststoffgehäuse aufgebaut. Zur Montage des Lastmanagers (Reiheneinbaugerät, nicht enthalten) ist eine Kunststoff-Hutschiene integriert.
Der Multimedia-Bereich zur Montage der Multimedia-Komponenten für die Lastmanagement-Anwendung. Bestehend aus einem isoliertem vormontiertem Patchpanel für 12-Ports mit Bezeichnungsstreifen, 6 geschirmten Datenmodulen RJ45 Kat. 6 (500 MHz), 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Abschottungen vom Multimediafeld neben anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 1050 mm
Breite: 250 mm
Anzahl Felder: 1
RAL Nummer: 9010
Breite in Teilungseinheiten: 12
Fabrikat : Hager oder gleichwertig
Artikel : ZU37LM5APZ2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
