Lastmanager für E-Ladestation, statisch/dynamisch, lokal ohne Backendanbindung XEM510
Lastmanager als Reiheneinbaugerät, bis zu 10 Ladepunkte im Betrieb als statisches oder dynamisches Lastmanagement. Steuergerät zum Regeln und Konfigurieren mehrerer Ladestationen für Elektrofahrzeuge und Smart Charging.
EAN
3250615600639
Marke
Hager
VPE
1 Stück
Preisgruppe
X022
Preis
570,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Adapter für Kommunikationstechnik 1 Produkte verfügbar -
Hilfs-Netzwerkfunktionen 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 8 Produkte verfügbar
Optionales Zubehör
-
HTG465H
Modbus-Kabel 3 m mit RJ45-Stecker und Erdanschlusskabel
97,50 € / Stück*
-
HTC320H
Kommunikationsmodul Modbus RTU mit 2 Ein- und 2 Ausgängen
430,70 € / Stück*
Passend zu
-
XVL122SLMLadestation witty pro mit Ladesteckdose 22kW OCPP kompatibel mit Lastmanager
1.210,00 € / Stück* -
XVL122CLMLadestation witty pro mit Ladekabel 22kW OCPP kompatibel mit Lastmanager
1.239,00 € / Stück* -

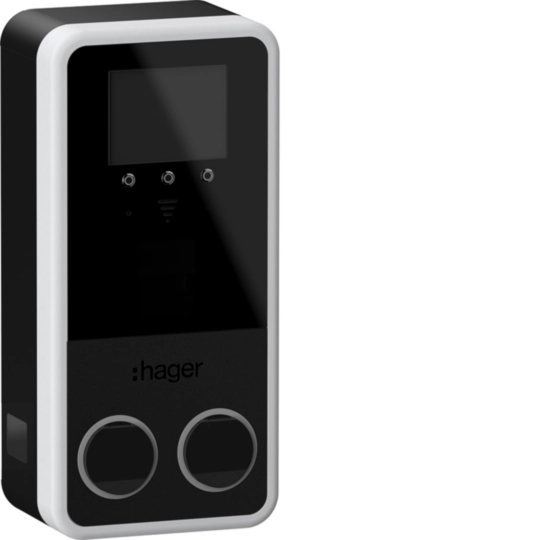

XVP222SLadestation witty park 2 2x22kW Typ2S Wandmontage
4.000,00 € / Stück* -
XVG222SLadestation witty park 2 2x22kW Typ2S Freistehend
4.714,00 € / Stück* -
ZU37LM5APZ2Einbausatz, univ.Z, H=1050mm, für LM-Anwendungen, APZ 300mm, RfZ 150mm, MM 600mm, 1-f.
426,50 € / Stück* -
ZU37LM5ES2Einbausatz, univ.Z, H=1050mm, für LM-Anwendungen, SaS 300mm, RfZ 150mm, MM 600mm, 1-f.
494,10 € / Stück* -
ZU59LM7APZ2Einbausatz, univ.Z, H=1350mm, für LM-Anwendungen, APZ 300mm, RfZ 150mm, MM 900mm, 1-f.
510,70 € / Stück* -
ZU59LM7ES2Einbausatz, univ.Z, H=1350mm, für LM-Anwendungen, SaS 300mm, RfZ 150mm, MM 900mm, 1-f.
557,00 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung230 - 230 V
Ausstattung
-
KommunikationsschnittstelleJa
-
Notentriegelung bei StromausfallNein
Abmessungen
-
Höhe85 mm
-
Breite70 mm
-
Tiefe65 mm
Konnektivität
-
Anzahl der Ladepunkte10
Leistung
-
Verbrauchte Leistung in W5 W
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Elektrischer Strom
-
Anzahl Eingangsstromkreise3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Montage aufDIN Schiene
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild XEM510
-

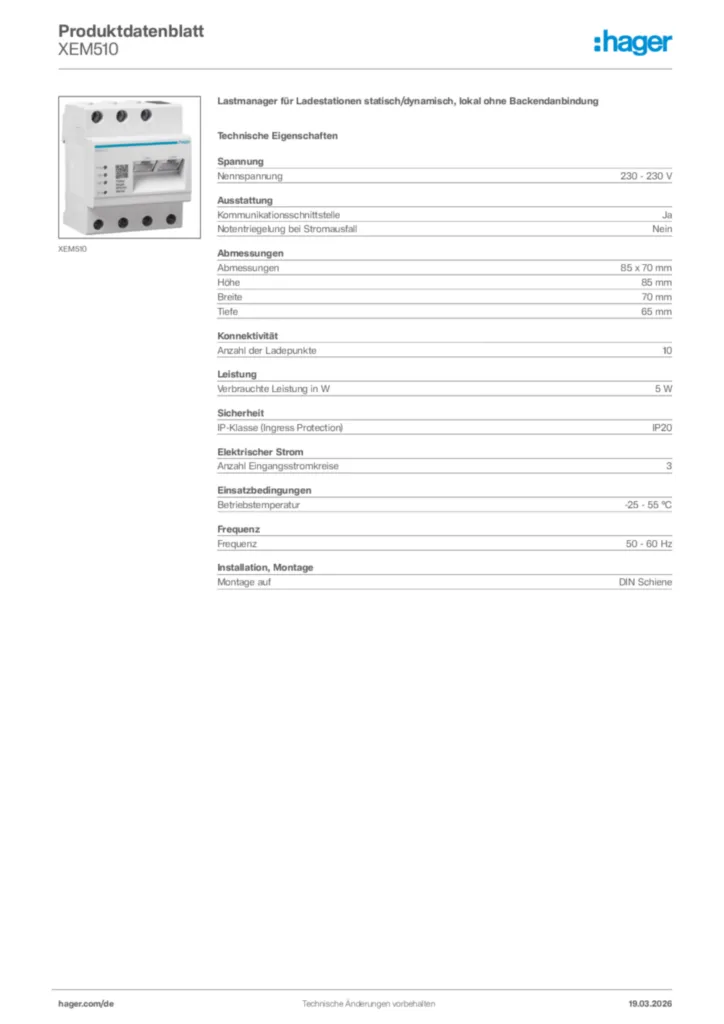

Produktdatenblatt
Hager Produktdatenblatt XEM510
Lastmanager für Ladestationen statisch/dynamisch, lokal ohne Backendanbindung
PDF -
Bedienungsanleitung
Bedienungsanleitung - XEM510/XEM520
(23DE0023-06)
PDF4,87 MB
Bedienungsanleitung en-GB 2024-10-09
PDF6,44 MB -
Montageanleitung
6LE009186A_LLM_Configuration-manual_DE_06-2023_web
Montageanleitung de-DE 2021-11-10
PDF11,21 MB
6LE009187A_LLM_Configuration-manual_EN_06-2023_web
Montageanleitung en-GB 2021-11-10
PDF9,62 MB
Montageanleitung de-DE 2022-11-17
PDF921,53 kB
Montageanleitung en-GB 2022-11-17
PDF1,75 MB -
Produktanhang
Checkliste Ladeinfrastruktur
(23DE0023-04)
PDF322,33 kB -
Handbuch
QUICK GUIDE XEM510/XEM520
Handbuch de-DE 2023-06-05
PDF937,09 kB
QUICK GUIDE XEM510/XEM520
Handbuch en-GB 2023-03-06
PDF1,44 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Broschüre
E-Mobilität nach dem Share-Prinzip
Ladeinfrastruktur mit witty share (23DE0023-01)
PDF14,76 MB -
Tool
Tool International 2025-09-16
ZIP86,58 MB
Tool en-GB 2025-07-08
ZIP86,04 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, fr-FR 2024-01-09
PDF275,75 kB
Konformitätserklärung International 2022-10-27
PDF229,16 kB
Konformitätserklärung International 2023-09-04
PDF183,05 kB
Mehr Downloads
Ausschreibungstext
Lastmanager für Ladestationen statisch/dynamisch, lokal ohne Backendanbindung
Der Lastmanager als Reiheneinbaugerät mit integrierter Software zur Montage auf DIN-Hutschiene ist das zentrale Steuergerät zum Regeln von mehreren Ladestationen und verhindert die Überlast des Netzanschlusses. Das Gerät kann als Direktmessung von Strömen pro Phase bis 63 A oder als Wandlermessung für höhere Ströme verwendet werden.
Der Lastmanager wird als statisches oder dynamisches Lastmanagement betrieben:
- statisches Lastmanagement: die maximale verfügbare Leistung für die Ladestationen wird als fester Wert eingestellt
- dynamisches Lastmanagement: die maximale verfügbare Leistung für die Ladestationen wird anhand der Gesamtverbrauch-Erfassung der elektrischen Anlage und der Absicherung des Netzanschlusses berechnet und den Ladestationen zur Verfügung gestellt.
Anschluss: Leitungsanschluss L1-L2-L3 Ausgang und L1-L2-L3-N Eingang, 2 x RJ45 Schnittstellen LAN 1 und LAN 2, B(A) Modbus Anschluss (noch nicht freigeschaltet) und B(B) wird nicht verwendet.
Funktionenanzeige: LED Anzeige für PWR Netzanzeige, APP Applikation/Anwendung, NET Netzwerk und BTN Reset Taste.
System Funktionen:
- Verwaltung und Nutzung für Benutzer-Freigabe (Authentifizierung über RFID Karten), Monitoring, nicht eichrechtskonforme Abrechnung
- Konfigurieren der Ladestationen direkt über den Lastmanager
- Bildung und Verwaltung von Gruppen für ausgewählte Ladestationen.
Nennspannung: 230 - 230 V
Kommunikationsschnittstelle: Ja
Notentriegelung bei Stromausfall: Nein
Höhe: 85 mm
Breite: 70 mm
Tiefe: 65 mm
Fabrikat : Hager oder gleichwertig
Artikel : XEM510
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Lastmanager als Reiheneinbaugerät mit integrierter Software zur Montage auf DIN-Hutschiene ist das zentrale Steuergerät zum Regeln von mehreren Ladestationen und verhindert die Überlast des Netzanschlusses. Das Gerät kann als Direktmessung von Strömen pro Phase bis 63 A oder als Wandlermessung für höhere Ströme verwendet werden.
Der Lastmanager wird als statisches oder dynamisches Lastmanagement betrieben:
- statisches Lastmanagement: die maximale verfügbare Leistung für die Ladestationen wird als fester Wert eingestellt
- dynamisches Lastmanagement: die maximale verfügbare Leistung für die Ladestationen wird anhand der Gesamtverbrauch-Erfassung der elektrischen Anlage und der Absicherung des Netzanschlusses berechnet und den Ladestationen zur Verfügung gestellt.
Anschluss: Leitungsanschluss L1-L2-L3 Ausgang und L1-L2-L3-N Eingang, 2 x RJ45 Schnittstellen LAN 1 und LAN 2, B(A) Modbus Anschluss (noch nicht freigeschaltet) und B(B) wird nicht verwendet.
Funktionenanzeige: LED Anzeige für PWR Netzanzeige, APP Applikation/Anwendung, NET Netzwerk und BTN Reset Taste.
System Funktionen:
- Verwaltung und Nutzung für Benutzer-Freigabe (Authentifizierung über RFID Karten), Monitoring, nicht eichrechtskonforme Abrechnung
- Konfigurieren der Ladestationen direkt über den Lastmanager
- Bildung und Verwaltung von Gruppen für ausgewählte Ladestationen.
Nennspannung: 230 - 230 V
Kommunikationsschnittstelle: Ja
Notentriegelung bei Stromausfall: Nein
Höhe: 85 mm
Breite: 70 mm
Tiefe: 65 mm
Fabrikat : Hager oder gleichwertig
Artikel : XEM510
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
