Einbausatz, univers Z, mit Sammelschienen, 5 x RfZ und APZ oben, 1350 mm ZH55SAR2
EAN
3250617626231
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
620,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Patchmodul 1 Produkte verfügbar -
Durchgangs-Reihenklemme 8 Produkte verfügbar -
Abschottung 1 Produkte verfügbar -
Patchkabel 6 Produkte verfügbar -
Befestigungssystem für Schienenverteiler 1 Produkte verfügbar -
Mehr sehen 2 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
K150AE
Anschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², grün gelb
46,30 € / Stück* -
K150ANAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², blau
46,30 € / Stück* -
K240AEAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grün gelb
70,60 € / Stück* -
K240ALAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grau
70,60 € / Stück* -
K240ANAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², blau
70,60 € / Stück* -
K50AEAnschlussklemme für Aluminium und Kupferleitungen, 2,5mm²-50mm², grün gelb
13,90 € / Stück* -
K50ALAnschlussklemme für Aluminium und Kupferleitungen, 2,5mm²-50mm², grau
13,90 € / Stück* -
K50ANAnschlussklemme für Aluminium und Kupferleitungen, 2,5mm²-50mm², blau
13,90 € / Stück*
-
ZZ01N
Abschottung, univers Z, NAR, links/rechts, beidseitig brechbar
13,20 € / Stück*
-
ZZ45WAN040
Patch-Leitung mit 2xRJ45 Stecker für WAN-Anwendung, Farbe blau, Länge 400 mm
13,90 € / Stück* -
ZZ45WAN100
Patch-Leitung mit 2xRJ45 Stecker für WAN-Anwendung, Farbe blau, Länge 1 m
19,20 € / Stück* -
ZZ45WAN150
Patch-Leitung mit 2xRJ45 Stecker für WAN-Anwendung, Farbe blau, Länge 1,5 m
20,30 € / Stück* -
ZZ45WAN200
Patch-Leitung mit 2xRJ45 Stecker für WAN-Anwendung, Farbe blau, Länge 2 m
21,80 € / Stück* -
ZZ45WAN500
Patch-Leitung mit 2xRJ45 Stecker für WAN-Anwendung, Farbe blau, Länge 5 m
26,70 € / Stück* -

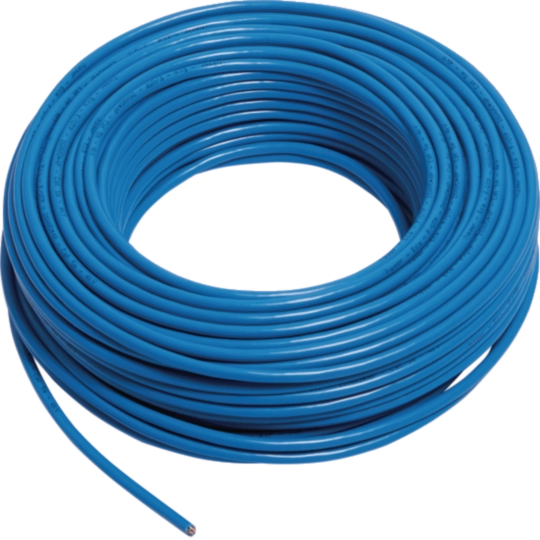

ZZ45WAN50RKabelrolle für WAN-Anwendung, Farbe blau, Länge 50 m
177,20 € / Stück*
-
ZY50KB
Nachrüstset m. SaS-Klemme isoliert, f. PE-schiene 12x5mm
17,00 € / Stück*
-
ZZ10VAbschottung, univers Z, Durchstechschutz
6,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite250 mm
-
Tiefe110 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A0
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Felder1
Elektrischer Strom
-
Nennstrom63 A
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Anschluss
-
Art der SammelschieneneinspeiseklemmeBis 35 mm²
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

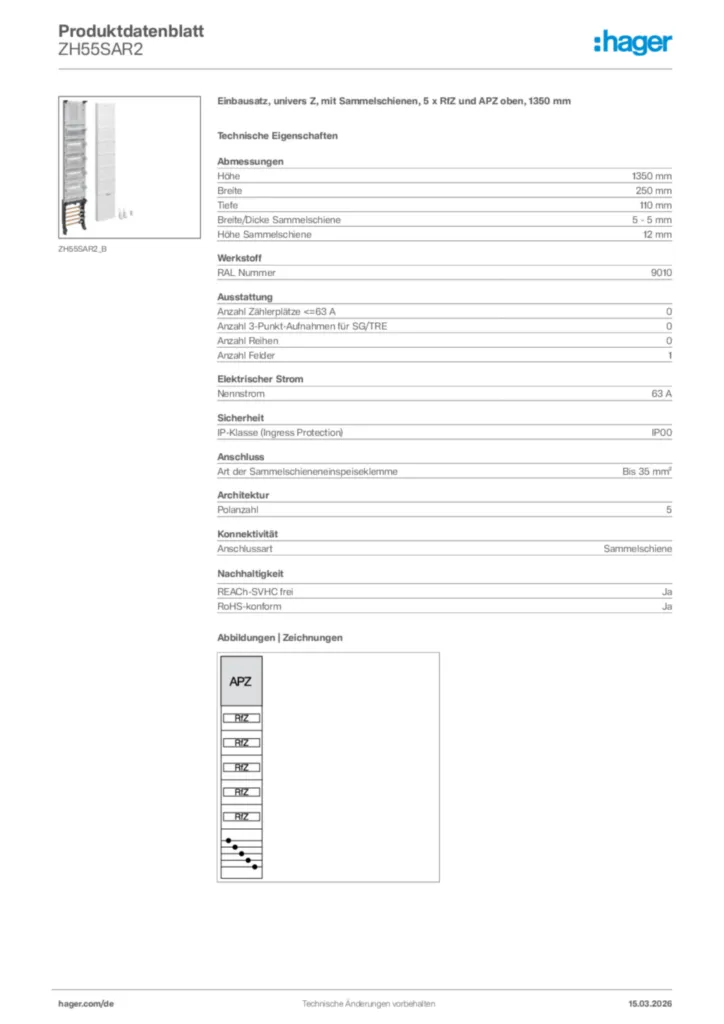

Produktbild ZH55SAR2
-
