Das Verteilerfeld für Installationsverteiler univers Z von Hager, mit einer Höhe von 900mm und 6-reihiger, 1-feldiger Anordnung, ist speziell für Installationsverteiler konzipiert. Es verfügt über eine waagerechte PE/N-Schiene und eine geteilte Haube, die den Zugang und die Wartung erleichtert. Dieses Produkt bietet eine effiziente und sichere Lösung für die elektrische Verteilung in kommerziellen und industriellen Umgebungen.
EAN
3250617811378
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Verteilerfeld, univers Z, H:900mm, 6-reihig, 1-feldig, PE/N waag., Haube geteilt ZU261S
Preis
271,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckstreifen/-leiste 1 Produkte verfügbar -
Durchgangs-Reihenklemme 8 Produkte verfügbar -
Abschottung 4 Produkte verfügbar -
Quick-Connect Klemme 1 Produkte verfügbar
Optionales Zubehör
-
K240AEAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grün gelb
72,00 € / Stück* -
K240ALAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², grau
72,00 € / Stück* -
K240ANAnschlussklemme für Aluminium und Kupferleitungen, 35mm²-240mm², blau
72,00 € / Stück* -
K150AEAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², grün gelb
47,20 € / Stück* -
K150ANAnschlussklemme für Aluminium und Kupferleitungen, 25mm²-150mm², blau
47,20 € / Stück* -
K50AEAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grün gelb
14,20 € / Stück* -
K50AL
Anschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², grau
14,20 € / Stück* -
K50ANAnschlussklemme für Aluminium und Kupferleitungen, 2, 5mm²-50mm², blau
14,20 € / Stück*
-
ZZ32AAbschottung, univers Z, senkrecht, für Tragplatte 1-stöckig, für 800/950/1100mm
30,70 € / Stück* -
U83TVAbschottung 120mm, senkrecht für Verteiler, zur Montage auf Hutschiene
9,10 € / Stück* -
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
23,80 € / Stück* -
U831RAbschottung, waagerecht, für Verteiler, zwischen Verteilerreihen bis Rückwand
27,50 € / Stück*
Technische Merkmale
Funktionen
-
Innenausbau-FunktionsflächenOhne Zusatzraum
Abmessungen
-
Höhe900 mm
-
Breite250 mm
-
Tiefe45 mm
Ausstattung
-
Anzahl Felder1
-
Anzahl Reihen6
-
Anzahl der Schienen6
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module12
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Lieferumfang
-
Mit DeckelJa
Texte
-
Anschluss mit KabelschuhMit N-PE-Klemmen
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZU261S
-

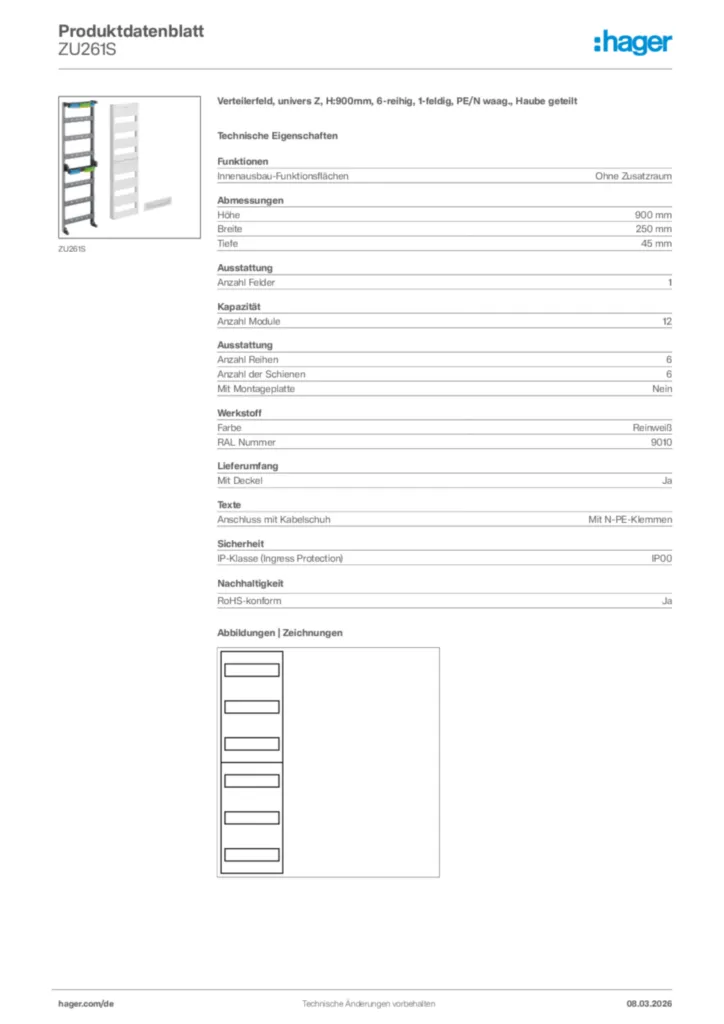

Produktdatenblatt
Hager Produktdatenblatt ZU261S
Verteilerfeld, univers Z, H:900mm, 6-reihig, 1-feldig, PE/N waag., Haube geteilt
PDF -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU26KSVerteilerfeld, univers Z, Höhe 900mm, 6-reihig, 1-feldig, PE/N waagerechtPreis271,60 €/ Stück * -
2
ZU59KSVerteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerechtPreis401,60 €/ Stück * -
3
ZU48KSVerteilerfeld, univers Z, Höhe 1200mm, 8-reihig, 1-feldig, PE/N waagerechtPreis341,60 €/ Stück * -
4
ZU37KSVerteilerfeld, univers Z, Höhe 1050mm, 7-reihig, 1-feldig, PE/N waagerechtPreis328,20 €/ Stück * -
5
ZH33SAR2Einbausatz, univers Z, mit Sammelschienen, 3 x RfZ und APZ oben, 1050 mmPreis558,60 €/ Stück *
Ausschreibungstext
Verteilerfeld, univers Z, H:900mm, 6-reihig, 1-feldig, PE/N waag., Haube geteilt
Innenausbau für Verteilerfelder Einbausätze für Verteiler zum Einbau in Zählerschränke nach DIN VDE 0603-1 zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.
Höhe: 900 mm
Breite: 250 mm
Tiefe: 45 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 6
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP00
Fabrikat : Hager oder gleichwertig
Artikel : ZU261S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Innenausbau für Verteilerfelder Einbausätze für Verteiler zum Einbau in Zählerschränke nach DIN VDE 0603-1 zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.
Höhe: 900 mm
Breite: 250 mm
Tiefe: 45 mm
Anzahl Felder: 1
Anzahl Module: 12
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 6
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP00
Fabrikat : Hager oder gleichwertig
Artikel : ZU261S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
