Kabelanschlusskasten/Anschlussschrank, univers, 324x307x149mm, IP54, SKII, leer U84LE
Der Einspeise-/Kabelanschlusskasten univers, Maße 324x307x149mm, bietet einen Schutzgrad von IP54 und gehört zur Schutzklasse II. Als leerer Kasten konzipiert, ermöglicht er flexible Erweiterungsmöglichkeiten für diverse Anwendungen. Ideal für sichere und geschützte Kabelverbindungen in Umgebungen mit Staub- und Spritzwasserschutz.
EAN
3250616100091
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
184,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Anschlussschrank-Verbindungsset 1 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Sammelschienenverbinder 1 Produkte verfügbar -
Montageplatte für Verteilergehäuse 2 Produkte verfügbar -
Montageschiene 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ373
Montageplatte, univers, für Kabelanschlusskasten
53,90 € / Stück* -
FZ374Montageplatte, univers, für Kabelanschlusskasten mit Hutschiene für Klemmen
47,10 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe305 mm
-
Breite305 mm
-
Tiefe150 mm
Konnektivität
-
AnschlussartSchraubanschluss
Sicherheit
-
IP-Klasse (Ingress Protection)IP54
-
SchutzklasseSchutzklasse II
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
-
WerkstoffKunststoff
Installation, Montage
-
Einbau-/AnschlussortUnten, Oben
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

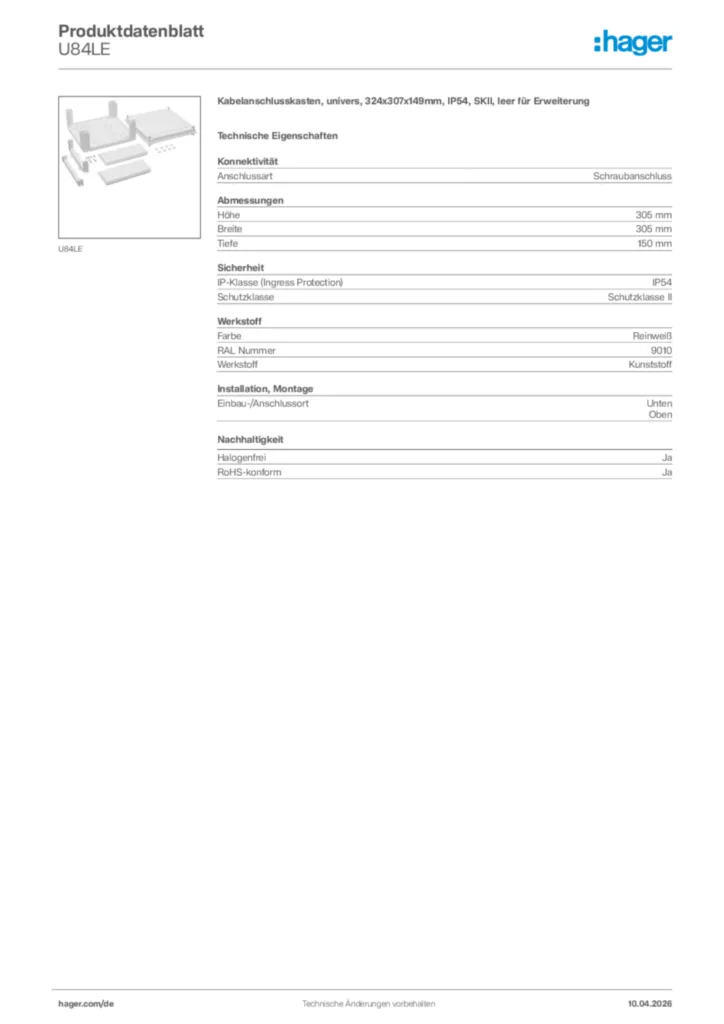

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild U84LE
-
Montageanleitung
Montageanleitung für FZ360, U84LE - Zubehör (Stand: 09.2009)
Montageanleitung International 2020-01-01
PDF807,62 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
Hager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Produktinformation
Modulare 3-Punkt Wandleranlage
Westnetz GmbH (22DE0069)
PDF1,67 MB
Wandlerschrank nach TAB Nord 2019 B 3.02
(22DE0067)
PDF1,55 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-08-29
PDF81,51 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
U84LMKabelanschlusskasten, universZ, 324x307x149mm, SKII, für Stromwandler BG 113Preis272,30 €/ Stück * -
2
U84LSKabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, seitlich leerPreis186,20 €/ Stück * -
3
U84LUKabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, unten leerPreis161,00 €/ Stück * -
4
U84S4Kabelanschlusskasten, univ., 324x307x149mm, IP54, SKII, SaS-Träger-40mm, seitl.Preis250,60 €/ Stück * -
5
U84S4NKabelanschlusskasten, univ., 324x307x149mm, IP54, SKII, SaS-Träger-40mm, seitl.Preis260,40 €/ Stück *
Ausschreibungstext
Kabelanschlusskasten, univers, 324x307x149mm, IP54, SKII, leer für Erweiterung
Kabelanschlusskasten als Einspeisegehäuse für Zähler und Verteilerschränke IP31/44/54 mit 160 mm oder 205mm Tiefe. Bestehend aus Gehäuse mit Deckel aus Kunststoff, bestückt mit Sammelschienenträger oder leer für optionale Bestückung mit Klemmen oder Montageplatte. Kabeleinführung durch herausnehmbare Flanschplatten an jeder Seite, zum Einlegen des Kabels von vorne. Anbaumöglichkeit seitlich oder unten. Deckel plombierbar. Zur Einspeisung bis 95qmm auf Klemmen oder bis 150qmm auf Sammelschienensystem 40mm-12x5/10mm mit 25kA Kurzschlussfestigkeit oder 60mm-12 bis 30x5/10mm mit max. 55kA Kurzschlussfestigkeit. Schutzart IP54, Schutzklasse II schutzisoliert, Bemessungsspannung 230/400V/50Hz.
Anschlussart: Schraubanschluss
Höhe: 305 mm
Breite: 305 mm
Tiefe: 150 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Farbe: Reinweiß
RAL Nummer: 9010
Werkstoff: Kunststoff
Einbau-/Anschlussort: Unten
Oben
Fabrikat : Hager oder gleichwertig
Artikel : U84LE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kabelanschlusskasten als Einspeisegehäuse für Zähler und Verteilerschränke IP31/44/54 mit 160 mm oder 205mm Tiefe. Bestehend aus Gehäuse mit Deckel aus Kunststoff, bestückt mit Sammelschienenträger oder leer für optionale Bestückung mit Klemmen oder Montageplatte. Kabeleinführung durch herausnehmbare Flanschplatten an jeder Seite, zum Einlegen des Kabels von vorne. Anbaumöglichkeit seitlich oder unten. Deckel plombierbar. Zur Einspeisung bis 95qmm auf Klemmen oder bis 150qmm auf Sammelschienensystem 40mm-12x5/10mm mit 25kA Kurzschlussfestigkeit oder 60mm-12 bis 30x5/10mm mit max. 55kA Kurzschlussfestigkeit. Schutzart IP54, Schutzklasse II schutzisoliert, Bemessungsspannung 230/400V/50Hz.
Anschlussart: Schraubanschluss
Höhe: 305 mm
Breite: 305 mm
Tiefe: 150 mm
IP-Klasse (Ingress Protection): IP54
Schutzklasse: Schutzklasse II
Farbe: Reinweiß
RAL Nummer: 9010
Werkstoff: Kunststoff
Einbau-/Anschlussort: Unten
Oben
Fabrikat : Hager oder gleichwertig
Artikel : U84LE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
