Wartungsfreie Stecktechnik
quickconnect
Geht schneller, hält besser
„Sicherheit“ wird heute großgeschrieben. „Zeit“ dagegen oft klein. Deshalb hat Hager schon vor Jahren ein Montagesystem entwickelt, das maximalen Schutz mit höchstem Installationskomfort und Arbeitstempo kombiniert: quickconnect. Die innovative Federklemmtechnik ersetzt aufwändiges Schrauben durch einfaches Stecken und macht die Installation nahezu wartungsfrei. Das spart wertvolle Wartungszeit und reduziert die Instandhaltungskosten.
Die Vorteile
im Überblick:
- Einfache Eingangsverdrahtung mit Phasenschienen
- Werkzeuglose Abgangverdrahtung
- Wartungsfrei dank gleichbleibender Klemmkraft
- Hoher Berührungsschutz dank isoliertem Aufbau
- Separate Prüföffnung für den Spannungstest
Wartungsfrei dank
gleichbleibender Klemmkraft

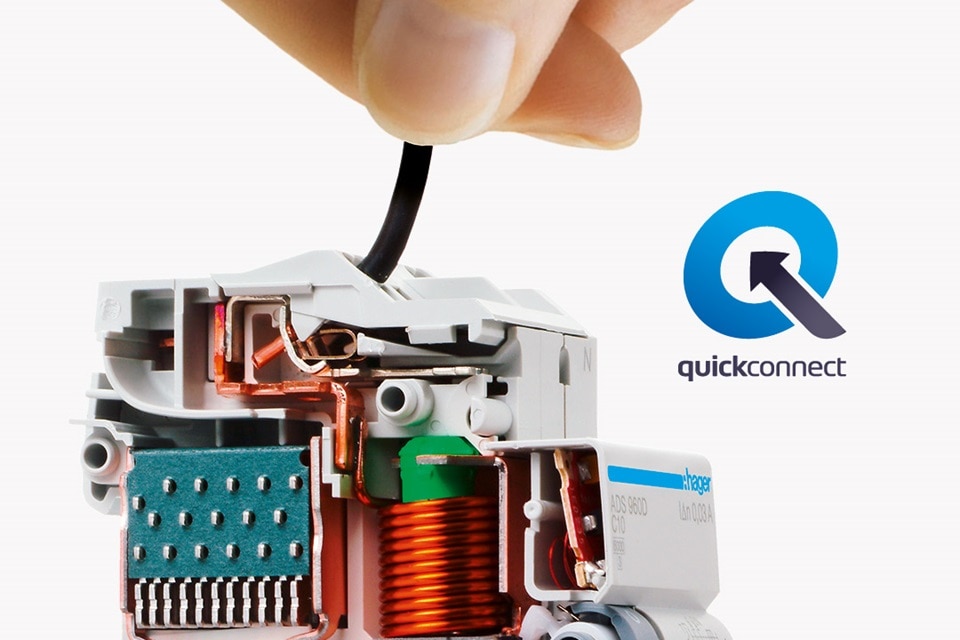

Die dauerhaft hohe Klemmkraft, die auch im Laufe der Zeit nicht nachlässt, macht den Modulargeräteeinbau in der Technikzentrale weitgehend wartungsfrei. Im Gegensatz zu Schraubklemmen, die sich z. B. bei Erschütterungen lösen und damit die Sicherheit gefährden können, ist mit quickconnect kein Nachziehen mehr notwendig.

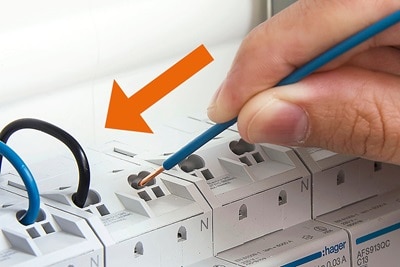

Werkzeuglose
Abgangsverdrahtung

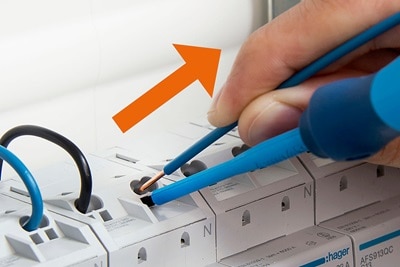

Dank quickconnect können alle Abgangsdrähte werkzeuglos angeschlossen werden. Flexible Drähte werden ganz einfach ohne Aderendhülsen durch Öffnen der Steckklemme mit einem 2,5-mm-Schraubenzieher eingeführt. Das verhindert das versehentliche Unterklemmen der Leitungsisolierung.

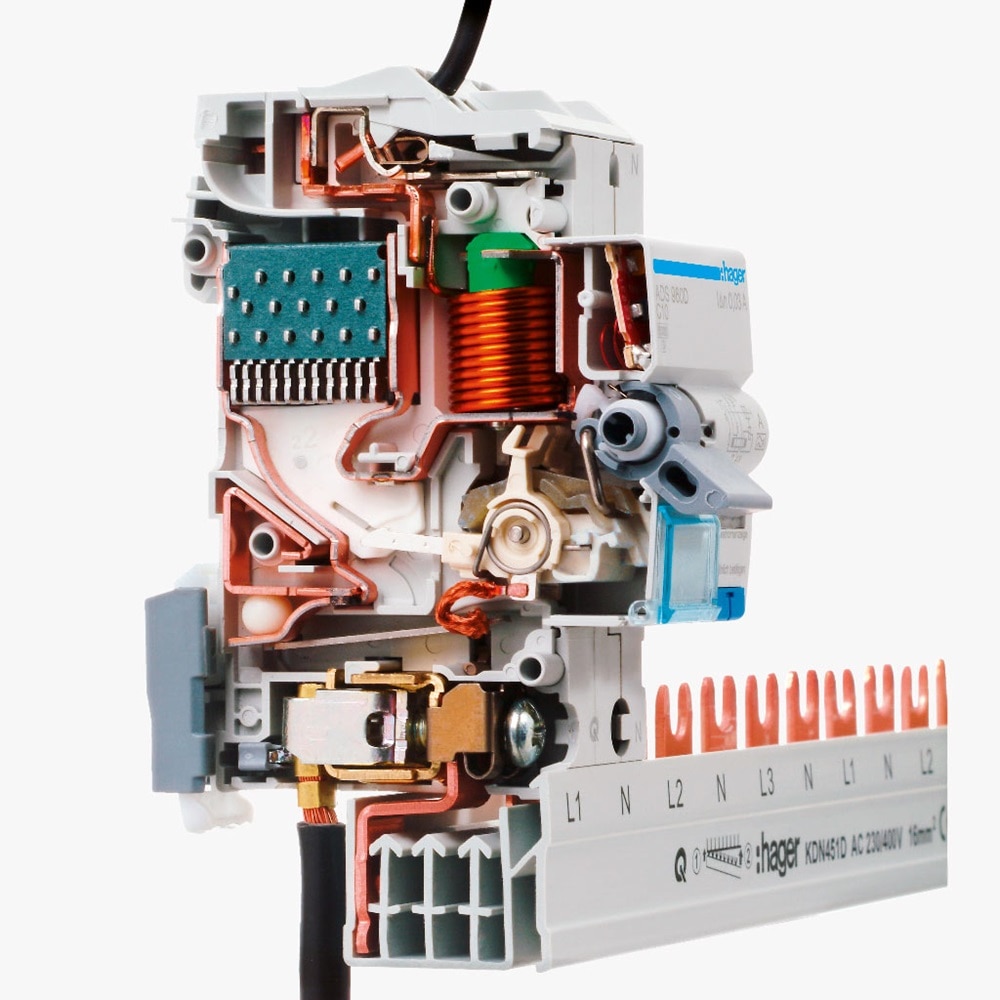

Einfache
Eingangsverdrahtung
Auch waagerechte Phasenschienen werden nur noch gesteckt. Das erhöht die Anlagensicherheit und die Anlagenverfügbarkeit. Sie sparen dabei bis zu 40% Montagezeit. Die dauerhaft konstante Federkraft macht die Installation zudem komplett wartungsfrei.

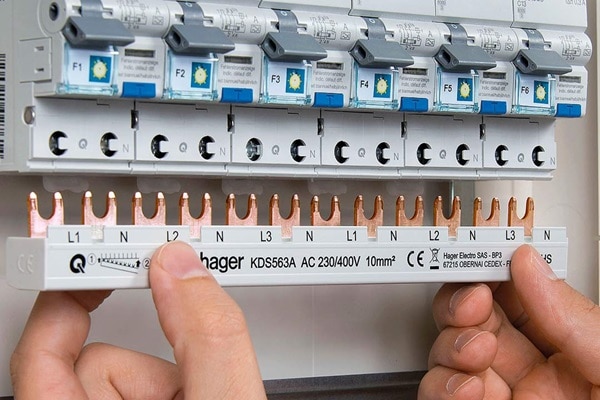

Einstecken
Über die eingangsseitigen Bi-Connect-Klemmen wird die waagerechte Phasenschiene nur noch gesteckt.
Lösen
Über den Schieber für die Hutschienenbefestigung am Modulargerät lösen Sie dieses einfach von der DIN-Schiene.

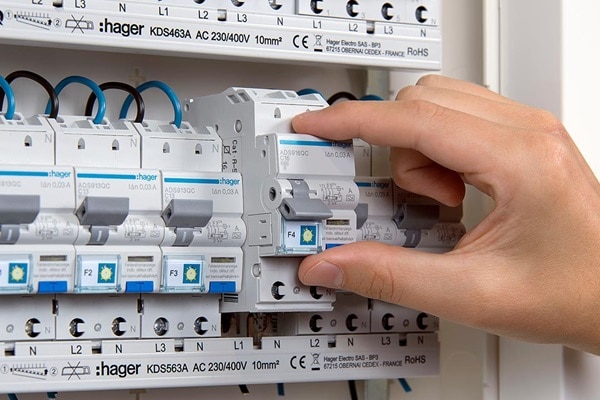

Entnehmen
Bei geöffnetem Schieber können einzelne Modulargeräte einfach aus dem Phasenschienenverbund entnommen werden.

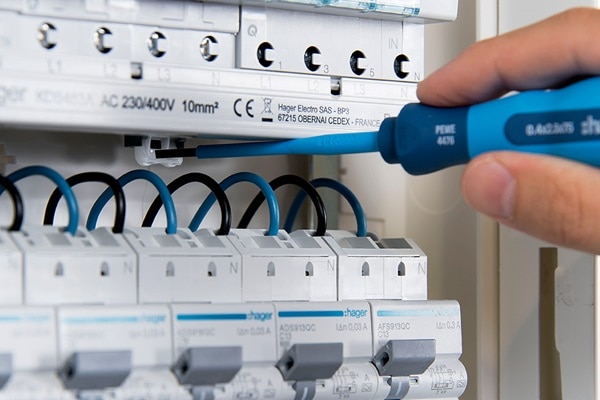

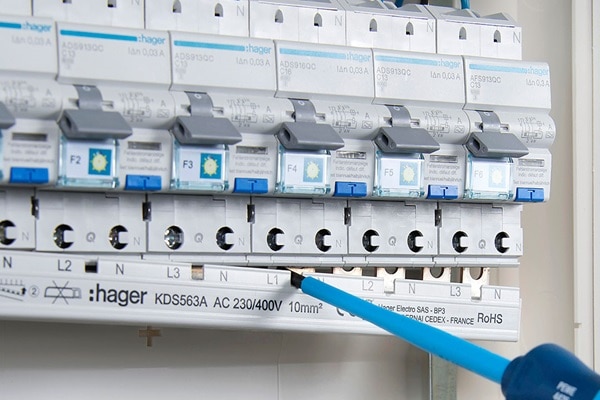

Demontieren
Ein leichte Hebelbewegung mit dem Schraubendreher genügt, um die Phasenschiene zu demontieren.

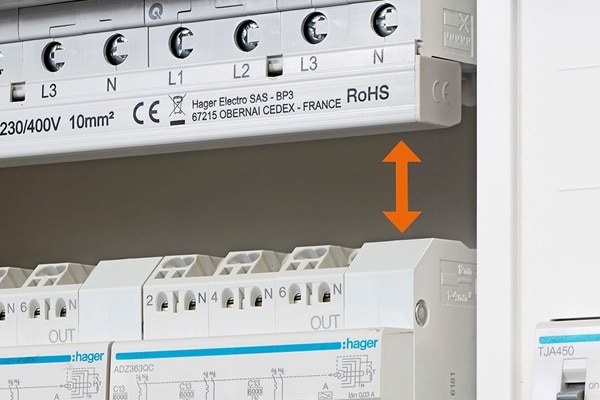

Platz sparen
Die kompakte Bauweise lässt mehr Verdrahtungsraum zwischen den Reihen – z. B. für die Verbindung durch senkrechte Phasenschienen.

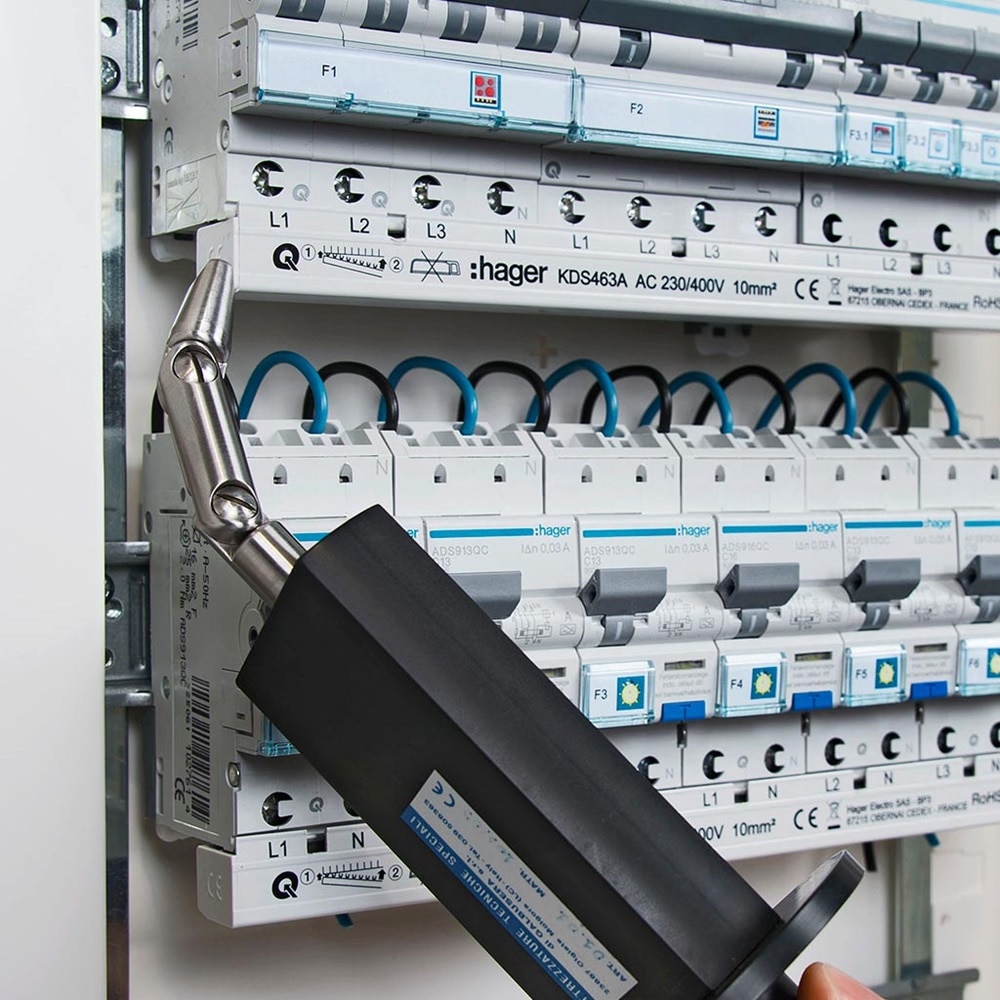

Hoher Berührungsschutz
dank komplett geschlossener Phasenschiene
Keine Kompromisse bei der Sicherheit: Alle Phasenschienen sind komplett schutzisoliert, um maximale Arbeitssicherheit zu gewährleisten.

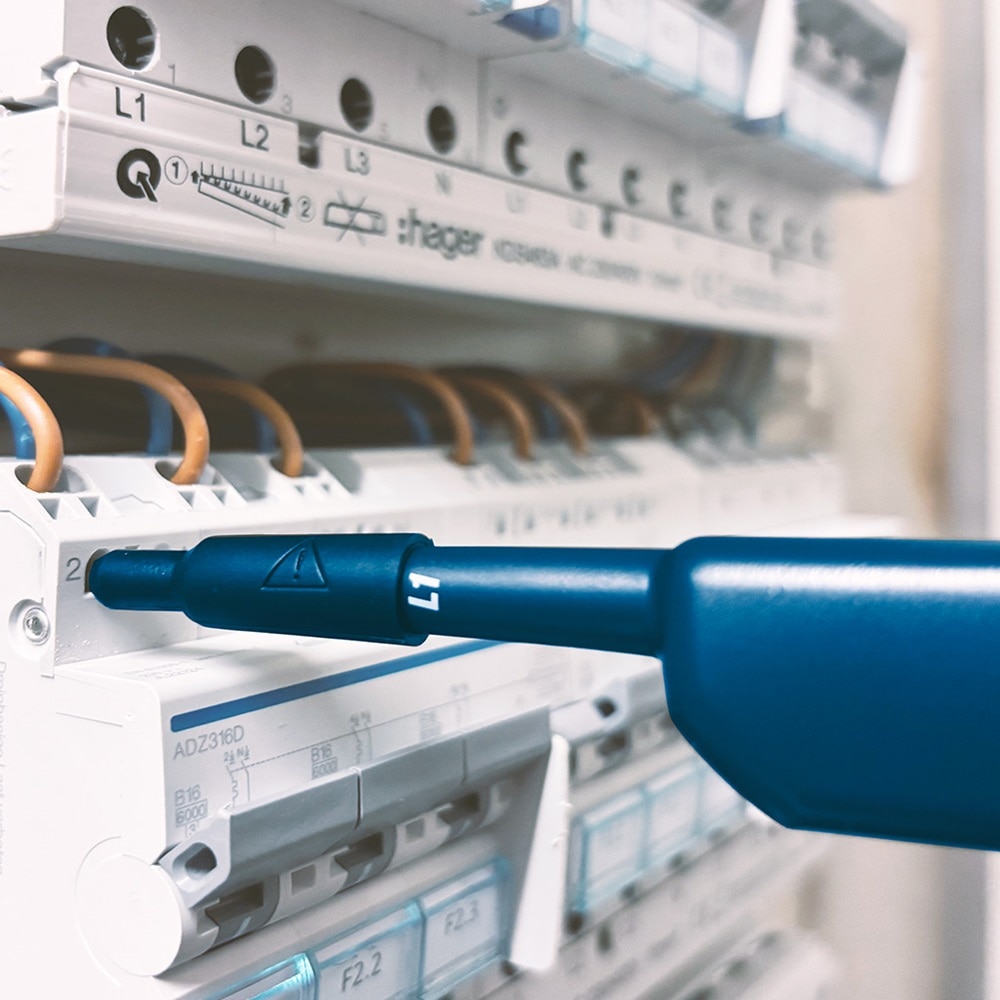

Prüföffnung für den
Spannungstest
Nach quickconnect kommt Quick-Check: Separate Prüföffnungen in unseren quickconnect Modulargeräten machen die Spannungsmessung zum Kinderspiel.
