NH-Sicherungslastschaltleisten fv+

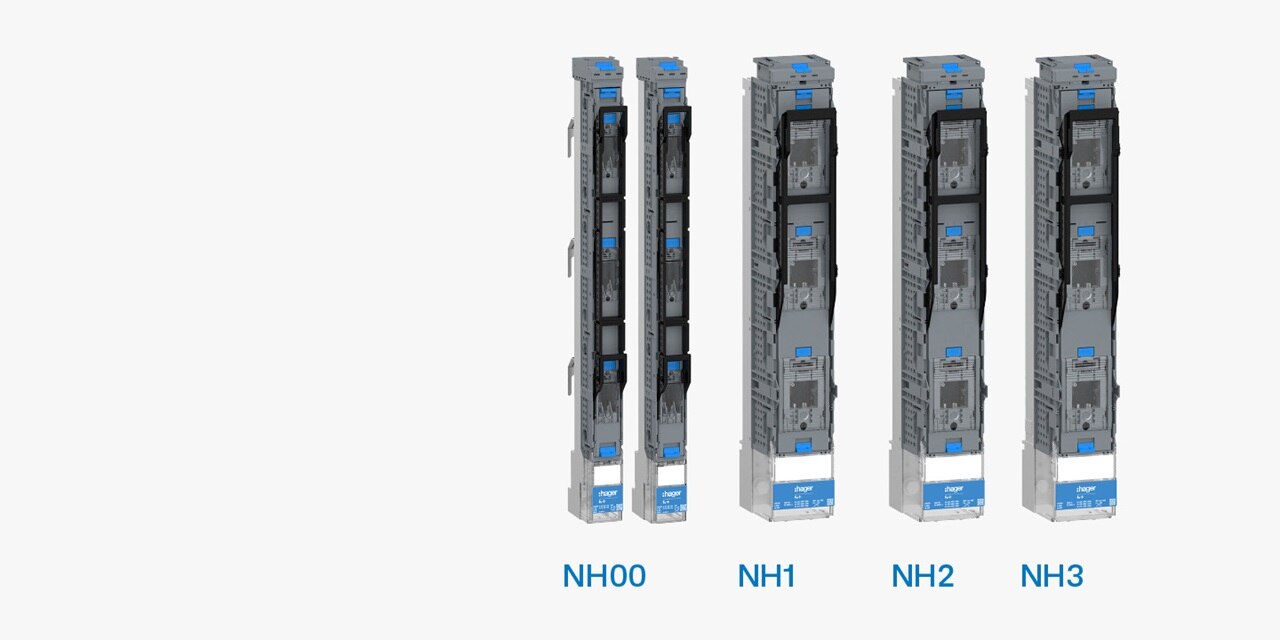

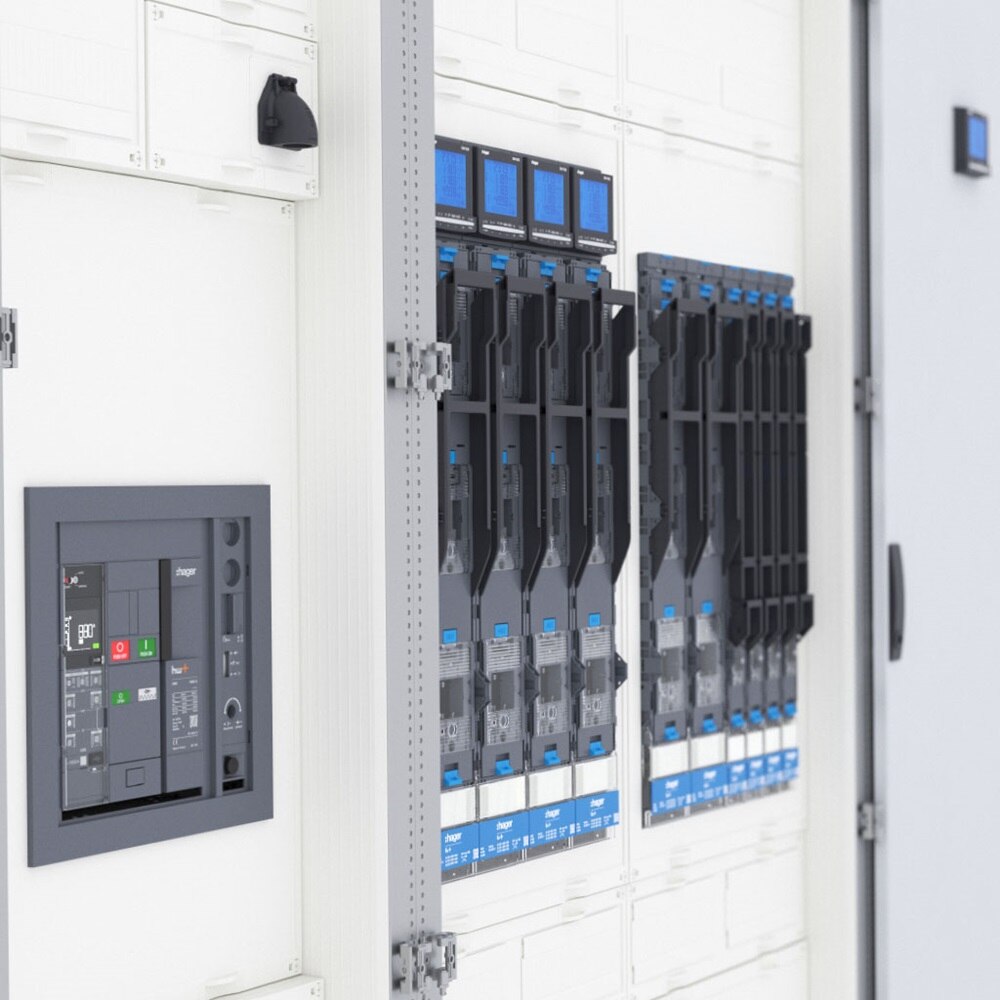

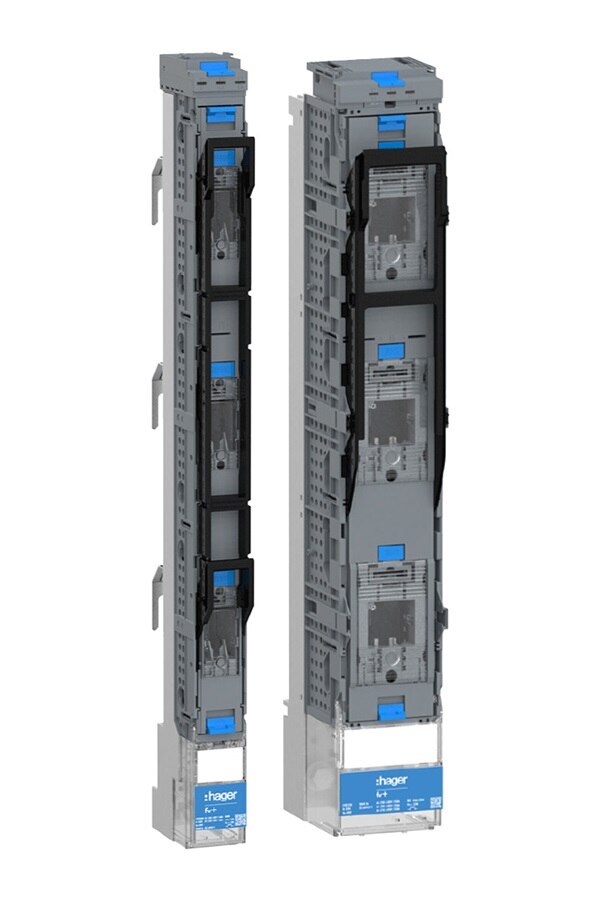

Unsere neue Produktfamilie fv+ ist die optimierte Generation von NH-Sicherungslastschaltleisten für das 185-mm-Sammelschienensystem in Niederspannungsanwendungen. Sie ist in die bauartgeprüften Energieverteilsysteme unimes H und univers N einsetzbar und deckt alle gängigen Baugrößen ab: NH00, NH1, NH2 und NH3, 1-polig und 3-polig schaltbar.
Für maximale Stabilität und hohe Verfügbarkeit in Ihrer Energieverteilung
Produkteingenschaften der NH- Sicherungsschaltleisten fv+

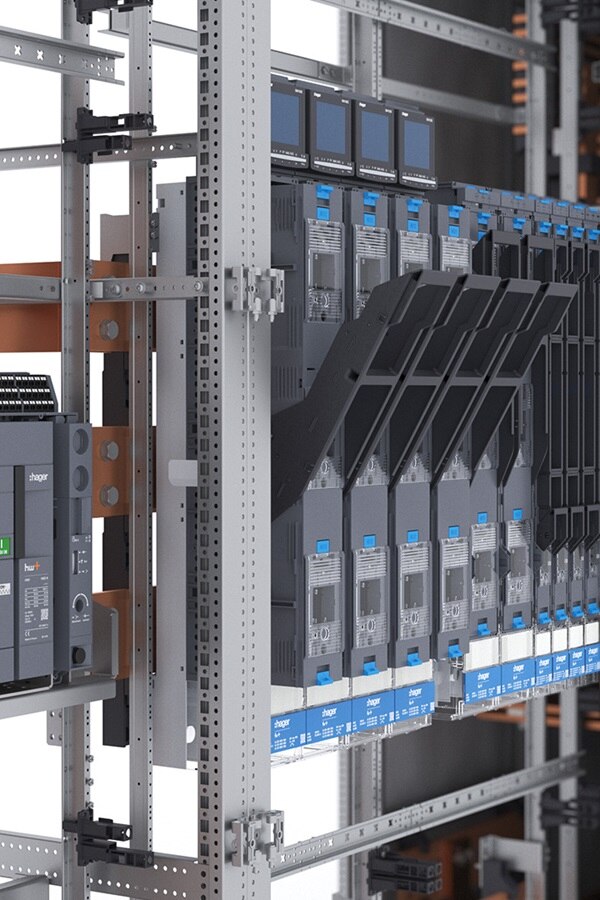

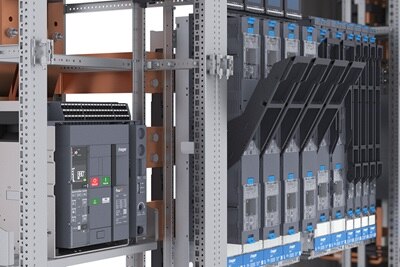

Parallelgeführte Schaltmechanik
Die Parallelöffnung sorgt für eine kontrollierte Trennung pro Phase und reduziert die Lichtbogenenergie deutlich. Dies erhöht die Betriebssicherheit und verlängert die Lebensdauer der Produkte und der Energieverteilung. Der integrierte Übergreifschutz stellt vollständigen Berührungsschutz sicher. Damit steht die Produktfamilie fv+ für eine durchgängig sicherheitsorientierte Anwendung.

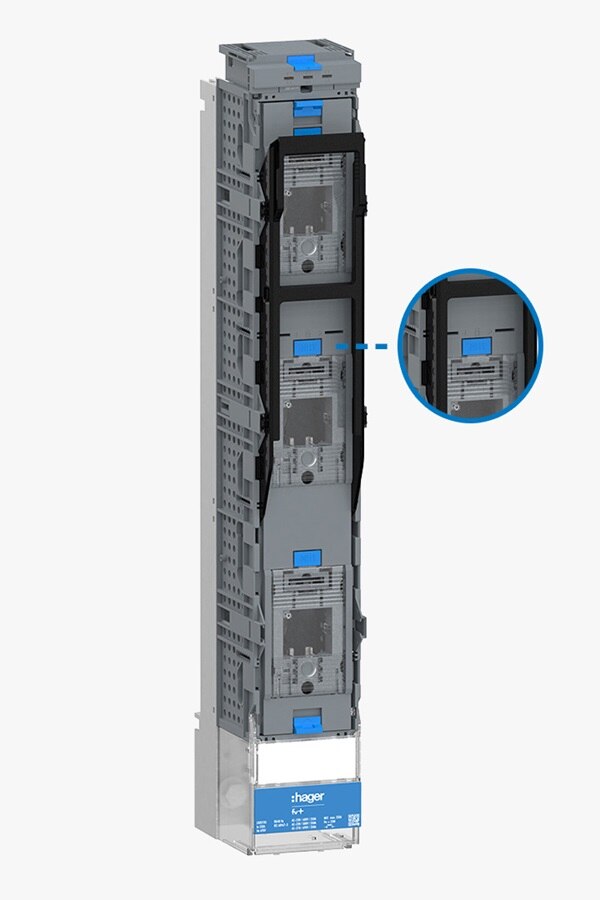

Berührungslose Sicherungsentnahme
Der Entriegelungsknopf ist außen am Deckel angebracht und ermöglicht einen schnellen, wartungsfreundlichen Einsatz und Austausch der Sicherung. Eine Größenkennzeichnung auf den Knöpfen erleichtert die Orientierung und unterstützt effiziente Abläufe im Servicefall.
Schaltdeckel-Stoppmechanismus
Nach dem Öffnen bleibt der Deckel sicher in Position und ist bereit zur kontrollierten Entnahme. Die Ausführung gewährleistet Stabilität und sichere Abläufe auch bei häufigem Einsatz.

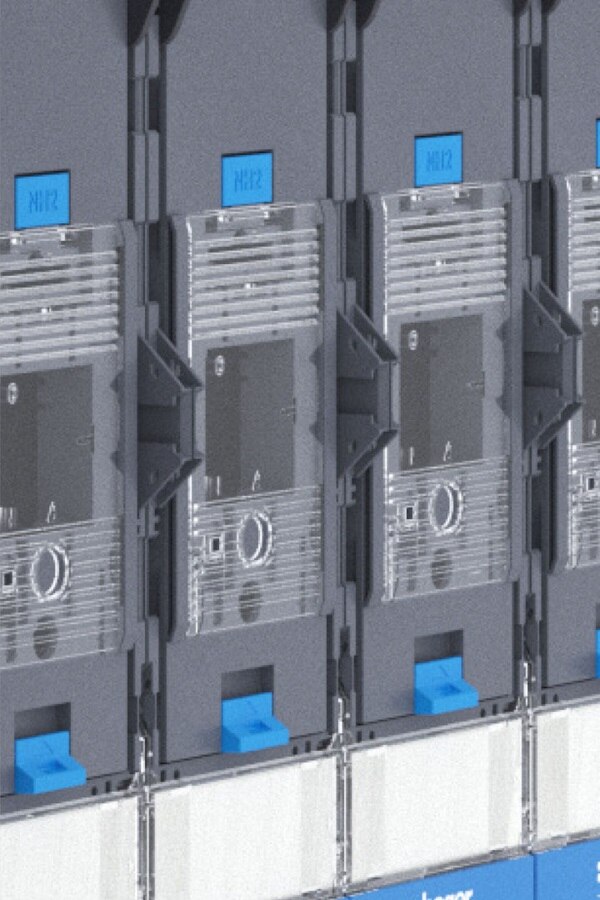

Frontseitige Klarsichtabdeckung
Ermöglicht eine schnelle und übersichtliche Sichtprüfung der Sicherung sowie der Sicherungsgröße. Für die Spannungsprüfung ist ein integriertes Prüfloch für die gängigen Spannungsprüfer am Markt vorgesehen. Zusätzlich kann die Klarsichtabdeckung verriegelt werden.

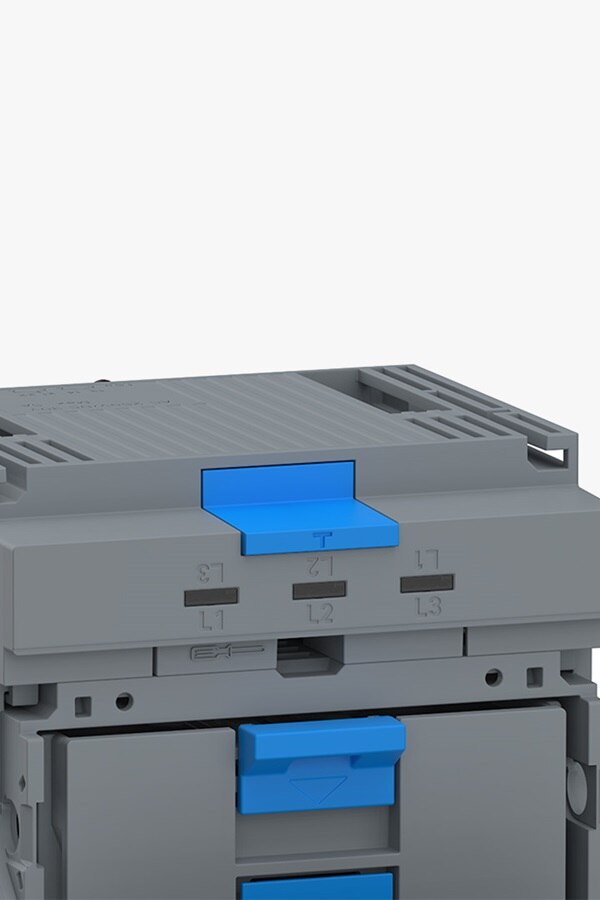

Optionale elektronische Sicherungsüberwachung
LED-Indikatoren zeigen den Zustand jeder Phase separat an, NO/NC-Kontakte ermöglichen eine zuverlässige Fernsignalisierung eines Sicherungsausfalls. Eine integrierte Testtaste erleichtert Funktionsprüfungen. Isolationsprüfungen können durchgeführt werden, ohne die Sicherheitsüberwachung trennen zu müssen.

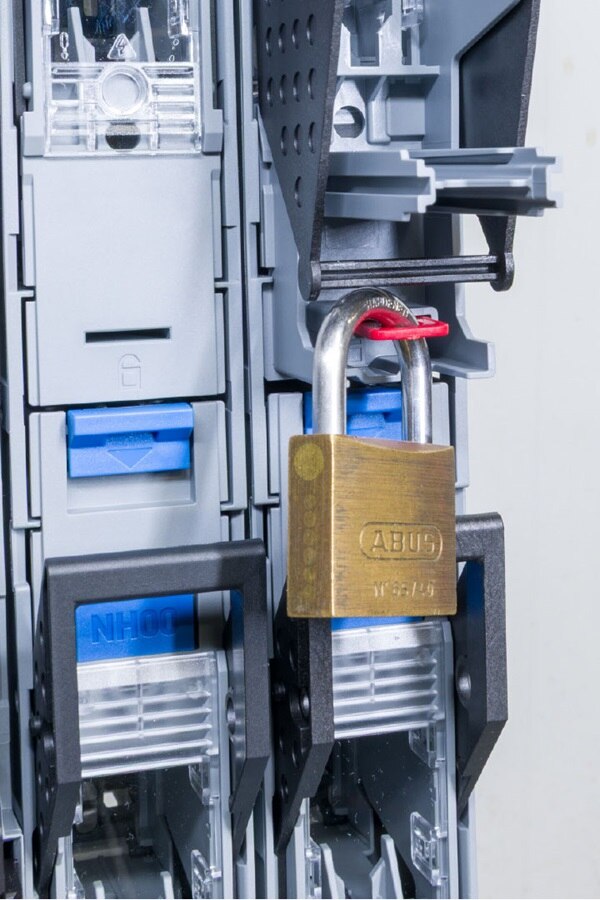

Verriegelbare Parkposition
Diese Funktion ist bei jeder Baugröße möglich und bietet bei Wartungsarbeiten und Prüfungen der Energieverteilung eine zusätzliche Sicherheit. Der Deckel kann hierzu problemlos umgedreht im Käfig eingesetzt werden. Eine Verriegelung per Vorhängeschloss ist optional frontseitig möglich. Bei 1-poligen Geräten ist jeder einzelne Deckel verriegelbar, bei 3-poligen erfolgt die Verriegelung aller Phasen gemeinsam. Das Zubehör kann direkt im Gerät aufbewahrt werden.
Maximal flexibel, einfach zu integrieren
Für höchste Installationsflexibilität und eine einfache Integration in unterschiedliche Anlagenkonzepte bietet die fv+ Familie flexible Anschluss- und Befestigungsmöglichkeiten.
Verschiedene Anschlussklemmen
unterstützen größere Leiterquerschnitte sowie die Verarbeitung von Aluminium- und Kupferleitern.
Mehrere Befestigungsarten
per Schrauben, Haken oder Adapter ermöglichen eine anwendungsgerechte Installation.
Effiziente Projektabläufe
Vormontierte Komponenten reduzieren den Montageaufwand, minimieren Fehlerquellen und sorgen für eine schnellere Inbetriebnahme.
Passende Stromwandler
stehen für alle Anwendungen und Baugrößen im Zubehörportfolio zur Verfügung.
NH-Lastschaltleisten – flexibel erweiterbar
Optional mit Messgerät für eine komfortable Energie- und Lastüberwachung.
Hagercad
Planen besser als je zuvor
Planungssoftware für Niederspannungsverteiler
Mehr Planungssicherheit, weniger Zeitaufwand und viel Komfort – das alles und noch mehr bietet Hagercad. Elektrotechniker, Planer und Schaltanlagenbauer, die eine Niederspannungshauptverteilung erstellen, arbeiten mit der Planungssoftware einfacher und effektiver. Und normgerecht.
Energieverteilsystem unimes H
Mehr Übersicht für große Aufgaben: Je mehr Energie fließt, desto wichtiger wird das Thema Sicherheit. Mit dem Energieverteilsystem unimes H bietet Hager die Möglichkeit, bauartgeprüfte Niederspannungshauptverteilungen bis zu 4.000 A flexibel und zuverlässig zu realisieren.

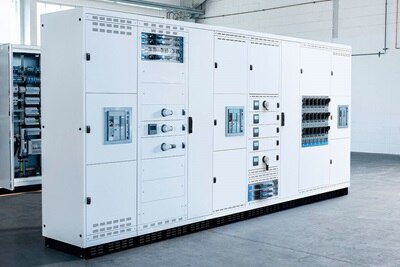

Verteilersystem univers N
