unimes H – Modulares Energieverteilsystem bis 4.000A

Bauartgeprüfte Niederspannungsverteilungen für Industrie‑, Infrastruktur‑ und Zweckbauprojekte und flexibel projektierbar – auch bei hohen Leistungsanforderungen.

Geprüfte Sicherheit – über die Bauartenprüfung hinaus

unimes H ist ein bauartgeprüftes Energieverteilsystem nach OVE EN IEC 61439 und erfüllt alle Anforderungen an Sicherheit, Kurzschlussfestigkeit und Anlagenverfügbarkeit.
Zusätzlich zur Bauartenprüfung ist unimes H VDE‑zertifiziert, was eine unabhängige Bestätigung der normkonformen Ausführung und Qualität darstellt. Diese doppelte Absicherung bietet Planern, Betreibern und Prüfinstanzen maximale Sicherheit bei Ausschreibung, Abnahme und Betrieb.

Sprechen Sie uns an!

Um Ihnen als Schaltanlagenbauer oder Elektrofachplaner den Weg „nach oben“ – bis zu 4.000 A – so einfach wie möglich zu machen, unterstützt Sie Hager mit qualitativer Beratung bei Systemlösungen. Die Mitarbeiter des Technischen Service Centers begleiten Sie durch alle Phasen der Planung: von der Grundlagenermittlung über die Ausführungsplanung bis hin zur Projektentwicklung.

Ansprechpartner finden

Warum
unimes H?

Modular & skalierbar

Flexible Anpassung an unterschiedliche Projektanforderungen und Ausbauformen. Modularer Systemaufbau mit klar definierter Raumaufteilung und variablen Schrank‑ und Funktionskonzepten.

Normkonform & sicher

Hohe Sicherheit bei Planung, Abnahme und Betrieb. Bauartgeprüft nach IEC / DIN EN 61439‑1, ‑2 und ‑5, sowie zusätzlicher VDE Zertifizierung.

Effiziente Projektierung und Montage

Kürzere Planungs‑, Montage‑ und Inbetriebnahmezeiten. Standardisierte Systemkomponenten, klare Funktionsbereiche und wartungsfreundlicher Aufbau.

Leistungsstark für anspruchsvolle Anwendungen

Sichere Energieverteilung bei hohen Betriebsströmen. Hochstromsystem bis 2 × 2.600 A bzw. 2 × 4.000 A, Schranktiefen bis 800 mm.

Zukunftssicher & erweiterbar

Anpassbar an spätere Leistungs‑ oder Nutzungsänderungen. Ausbaufähige Plattform für unterschiedliche Schranktypen, Funktionsmodule und Systemintegration (z.B. univers N).

separator_of

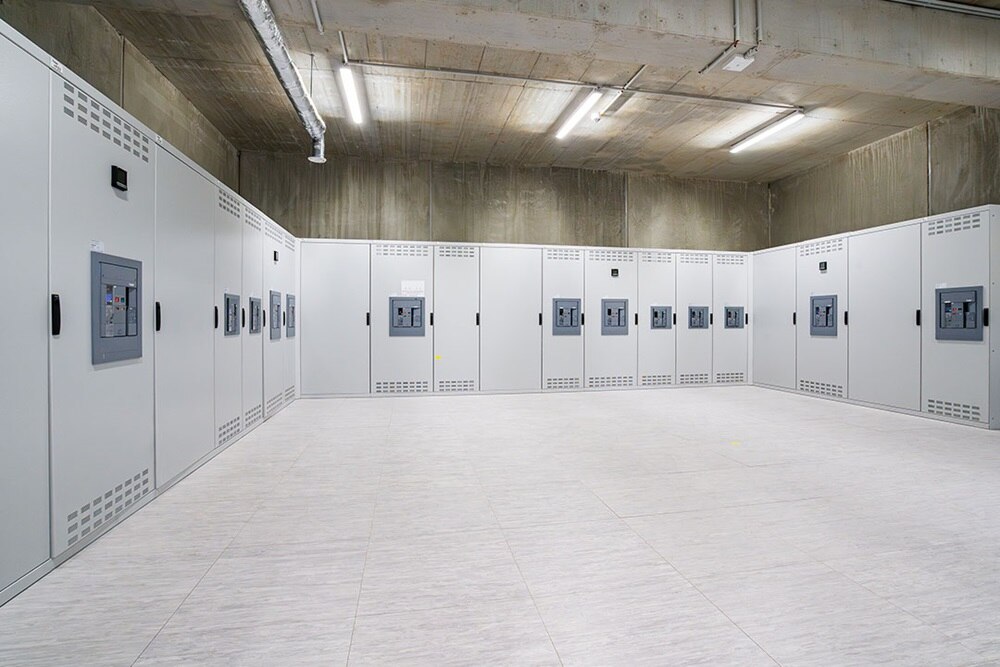

Referenz:
GROUP7 AG

In Schwaig bei München entsteht ein zukunfts­fä­higes Logis­tik­zen­trum mit höchsten Ansprü­chen an Effi­zienz, Sicher­heit und Verfüg­bar­keit. Für die elek­tri­sche Infra­struktur vertraut GROUP7 auf das modu­lare Ener­gie­ver­tei­lungs­system unimes H sowie auf die offenen Leis­tungs­schalter der hw+ Familie von Hager – eine Kombi­na­tion, die moderne Logis­tik­pro­zesse zuver­lässig absi­chert.

Zur Referenz

Technische Daten

Bemessungsstrom & Hochstromfähigkeit

  • Einspeisungen bis 2 × 4.000A
  • Hochstrom‑Sammelschienensystem bis 2 × 2.600A



Abmessungen & Schutzarten

  • Schranktiefen bis 800mm
  • Schutzarten abhängig vom Ausbau (z.B. IP3x bis IP41)

Kurzschlussfestigkeit & Sicherheit

  • Bemessungskurzzeitstromfestigkeit bis 120kA (Icw, 1s)
  • Stoßstromfestigkeit bis 268kA (Ipk)
  • Optional mit Störlichtbogen‑Schutzsystem



Normen & Zertifizierung

  • Bauartgeprüft nach IEC / DIN EN 61439‑1, ‑2 und ‑5
  • Zusätzlich VDE‑zertifiziert

Aufbau & Varianten

  • Modulare Schrankplattform mit klarer Funktionstrennung
  • Mehrere Schranktypen: Einspeise‑, Abgangs‑, Kuppel‑, Basis‑ und Eckschränke
  • Ausbauformen bis Form 4b



Systemkompatibilität

  • Voll kompatibel mit dem univers N Innenausbausystem

Systemvorteile im Überblick

Neutrale Plattform mit klarer Raumaufteilung

unimes H ist auf den Basisschrank (MES) aufgebaut

Die Vorteile:

  • übersichtliches Design
  • reduzierte Montagezeit
  • hohe Betriebs- und Bediensicherheit
  • Flexibler Einsatz durch drei Hauptsammelschienen-Positionen (oben, Mitte und unten)

Hohe Kurzschlussfestigkeit

  • Bemessungsstrom bis 4000A mit Flachkupfer 4 x 80 x 10 mm
  • Kurzschlussfestigkeit (Icw, 1 Sek.) ≤120 kA
  • Reduzierte Verlustleistung durch optimale Anordnung
  • Erhöhte Anlagensicherheit

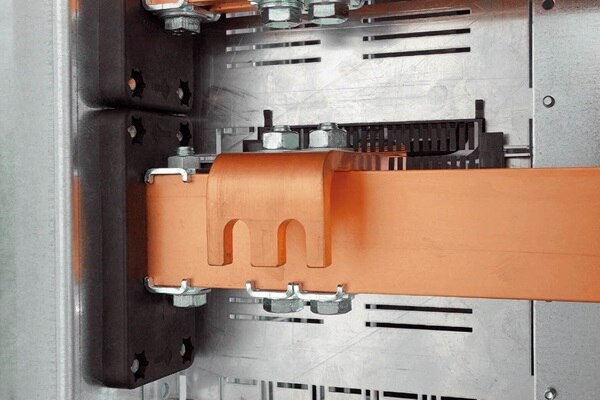

Bohrungslose Anschlusstechnik

  • Bewährtes Flachkupfer für die Geräteanbindung
  • Bohrungslose Anschlusswinkel für kurze Verbindungswege und einfache Kupferbiegung
  • Fixfertige Kupferzeichnungen für eine einfache Planung und Fertigung der Kupferschienen
  • Geprüfte und zertifizierte Verbindungslösungen

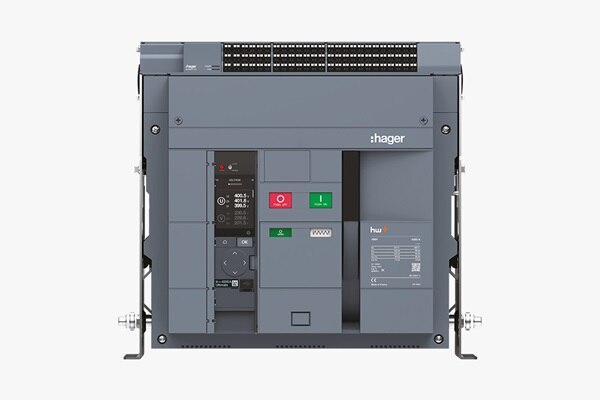

Offener Leistungsschalter

  • Maximale Leistung bei minimalem Gerätevolumen: mit dem hw+ Leistungsschalter
  • Höchste Schaltleistung auf engstem Raum
  • Nach aktuellen Normen geprüft und zertifiziert
  • -HW1, HW2, HW4 sowohl in Festeinbau- als auch in Einschubtechnik einsetzbar

Aufgeräumter Kabelanschluss

  • Optimale Anordnung der Anschlussschienen
  • Kabelabfangschienen für die Zugentlastung flexibel montierbar
  • Besserer Zugang während der Verkabelung

Feldsammelschienensystem

  • Vertikale Verteilschienen je nach Strombedarf
  • Von 1250 A bis 2000 A mit 1 x 60/80/100 x 10 mm Flachkupfer
  • Saubere Dokumentation von Platzierungen und Anzahl der Feldsammelschienenträger – je nach Stromstärke und Kurzschlussfestigkeit
  • Geprüfte und zertifizierte Lösung

Innere Raumaufteilung

  • Optimale Trennung von Funktionsräumen (Sammelschienenraum und Kabelanschlussraum)
  • Zusätzliche innere Schottung 2b–4a/b – je nach individuellem Bedarf
  • Optimaler Schutz vor Störlichtbögen
  • Erhöhter Personen- und Anlagenschutz mit passivem oder aktivem Störlichtbogenschutz

Transporttrennungs-Laschen

  • Transporttrennung in jedem Schrank vereinfacht den Transport
  • Erleichterung bei einem nachträglichen Umbau oder Ersatz
  • Zugang von Vorne garantiert und mit Schutzabdeckung gegen zufälliges Berühren geschützt

Leitungsführung mit N-/PEN-System

  • Konfiguration für N/PEN oder auch ZEP möglich
  • Weniger Magnetfelder im Schrank dank idealer Platzierung
  • Einfache Kabelmontage durch Hilfsschienen

separator_of

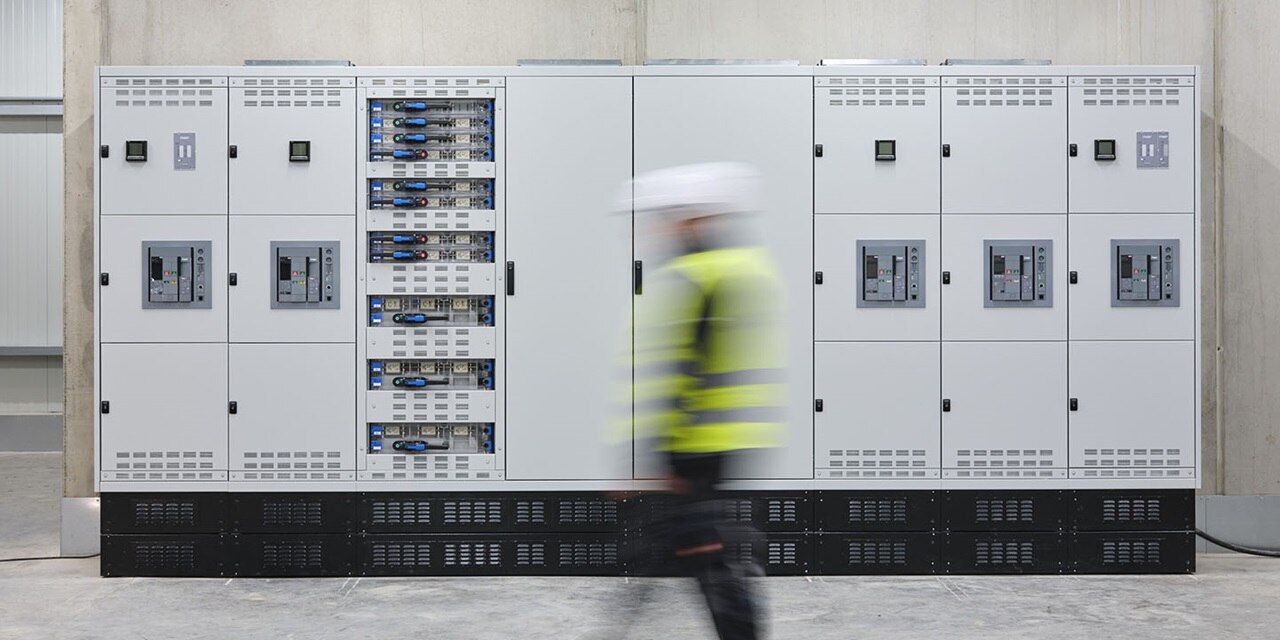

Schrankübersicht unimes H



Powerway

Einspeise-, Abgangs- und Kuppel­schrank

  • ACB hw+ bis 4000 A
  • Fest­einbau / Einschub
  • Bauform 1 - 4b

combiway

Abgangsschrank

  • Kompaktleistungsschalter h3+ bis 630 A
  • Geräte LL bis 630 A
  • Festeinbau / Schubeinsatz / Einschub
  • Bauform 1 -4b
Mehr zu combiway

Fuseline

Abgangsschrank

  • Leiste LVS bis 630 A
  • Festeinbau
  • Bauform 1 - 2b

Fuseway

Abgangs­schrank

  • NH-Sicherungslastschaltleiste fv+ in 1-poliger oder 3-poliger Ausführung
  • Fest­einbau
  • Bauform 1 - 2b

univers N - Ausbau

Abgangsschrank

  • univers N bis 1600 A
  • Festeinbau
  • Bauform 1 - 2b

Geräte LL + Slimline

Abgangsschrank

  • Geräte LL bis 630 A
  • Slimline bis 630 A
  • Schubeinsatz
  • Bauform 1 - 4b

Basis- und Eckschrank

Universeller Ausbau

  • Flexible Konfiguration bis 1600 A
  • Schutzart IP3x bis IP41

Schnell und sicher kombi­niert:
unimes H combiway

Der Abgangs­schrank combiway ermög­licht die Kombi­na­tion von h3+ Kompakt­leis­tungs­schal­tern und Siche­rungs­last­trenn­leisten der Gerä­te­serie LL in einem Gehäuse. Der nach DIN EN 61439 bauart­ge­prüfte Schrank ist für Anwen­dungen von 800 bis 4.000 A.

Mehr zu combiway

Störlichtbogen-Schutzsystem

Störlichtbogen verursachen Jahr für Jahr erhebliche Personen- und Anlagenschäden. Unser System bietet höchsten Schutz für Menschen und Anlagen.

Mehr erfahren
