Vermogensautomaat h3+, P250 TM 4P4D N0-100% 100 A 50 kA, boutaansluiting HMT101DR
Brutoprijs
€ 890,00
/ stuk
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Aardlekelement MCCB type A 8 product.page.accessories.products-available -
Aansluitingen 8 product.page.accessories.products-available -
Nulspanningsspoel 8 product.page.accessories.products-available -
Shunt afschakeling 6 product.page.accessories.products-available -
Hendel met vergrendeling van vermogensautomaat 1 product.page.accessories.products-available -
Handgreep voor vermogensautomaat 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
HBT250H
Aardlekelement P250 4P 250 A Idn 30 mA tot 6 A instelbaar
€ 1.575,00 / stuk* -
HBT100FAardlekelement P250 4P 100 A Idn 300 mA
€ 1.050,00 / stuk* -
HBT100HAardlekelement P250 4P 100 A Idn 30 mA tot 6 A instelbaar
€ 1.080,00 / stuk* -
HBT100LAardlekelement P250 4P 100 A Idn 30 mA tot 6 A instelbaar, alarm
€ 1.290,00 / stuk* -
HBT160FAardlekelement P250 4P 160 A Idn 300 mA
€ 1.105,00 / stuk* -
HBT160HAardlekelement P250 4P 160 A Idn 30 mA tot 6 A instelbaar
€ 1.160,00 / stuk* -
HBT160LAardlekelement P250 4P 160 A Idn 30 mA tot 6 A instelbaar, alarm
€ 1.385,00 / stuk* -
HBT250LAardlekelement P250 4P 250 A Idn 30 mA tot 6 A instelbaar, alarm
€ 1.765,00 / stuk*
-
HYT328H
L-achteraansluitklem voor plug-in, h3+ P250 1P
€ 23,80 / stuk* -
HYT066HExterne kabelklem, Cu/Al 6x 6-35 mm², h3+ P250 4P
€ 381,00 / stuk* -
HYT008HExterne kabelklem, Cu/Al 2x 35-120 mm², h3+ P250 4P
€ 338,00 / stuk* -
HYT006HExterne kabelklem, Cu/Al 1x 50-185 mm², h3+ P250 4P
€ 211,00 / stuk* -
HYT002HKabelklem, Cu/Al 1x 10-150 mm², h3+ P250 4P
€ 46,00 / stuk* -
HYB010HRechte aansluitset, h3+ P250 3P/4P
€ 56,00 / stuk* -
HYB032HAchteraansluiting h3+ P250 4P
€ 68,30 / stuk* -
HYB012HVerspreidingsset h3+, P250 4P
€ 73,80 / stuk*
-
HXA013H
Nulspanningspoel (UVR) h3+, P160-P250-P630 100-120 VAC
€ 113,00 / stuk* -
HXA051HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 24 VDC
€ 172,00 / stuk* -
HXA015HNulspanningspoel (UVR) h3+, P160-P250-P630 380-450 VAC
€ 113,00 / stuk* -
HXA014HNulspanningspoel (UVR) h3+, P160-P250-P630 200-240 VAC
€ 113,00 / stuk* -
HXA055HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 380-450 VAC
€ 172,00 / stuk* -
HXA054HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 220-240 VAC
€ 172,00 / stuk* -
HXA011HNulspanningspoel (UVR) h3+, P160-P250-P630 24 VDC
€ 113,00 / stuk* -
HXA053HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 110-120 VAC
€ 213,00 / stuk*
-
HXA003H
Uitschakelspoel (SHT) h3+, P160-P250-P630 100-120 VAC
€ 93,70 / stuk* -
HXA005HUitschakelspoel (SHT) h3+, P160-P250-P630 380-450 VAC
€ 93,70 / stuk* -
HXA002HUitschakelspoel (SHT) h3+, P160-P250-P630 48 VDC
€ 93,70 / stuk* -
HXA001HUitschakelspoel (SHT) h3+, P160-P250-P630 24 VDC
€ 93,70 / stuk* -
HXA004HUitschakelspoel (SHT) h3+, P160-P250-P630 220-240 VAC
€ 93,70 / stuk* -
HYT257HVeiligheidstrip voor Unimes, h3+ P250
€ 42,10 / stuk*
-
HXT030H
Draaibediening direct, h3+ P250
€ 66,70 / stuk*
-
HXT031HDraaibediening voor bediening op deur, h3+ P250
€ 159,00 / stuk*
-
HYC250HHulpcontactaansluiting basiszijde, h3+ P160-P250-P630
€ 24,50 / stuk* -
HXA026HAL triphulpcontact h3+, 1NO+1NC 125 VAC
€ 76,00 / stuk* -
HXA021HAX positie hulpcontact h3+, 1NO+1NC 230 VAC
€ 60,40 / stuk* -
HXA024HAL triphulpcontact h3+, 1NO+1NC 250 VAC
€ 78,80 / stuk* -
HXA025HAX positie hulpcontact h3+, 1NO+1NC 125 VAC
€ 78,80 / stuk*
-
HYC255HPositieschakelaar uittrekbare systeem h3+, P250
€ 102,00 / stuk*
-
HYA035HKabelset 0, 75 mm² - 6 draden, h3+
€ 45,30 / stuk* -
HYC352HHulpcontact MCCB-zijde (2-draden), h3+ P160-P250-P630
€ 24,50 / stuk* -
HYC353HHulpcontact MCCB-zijde (3-draden), h3+ P160-P250-P630
€ 24,50 / stuk*
-
HYT333HUittrekbare vermogensschakelaaradapter met veiligheidstrip h3+, P250 4P
€ 605,00 / stuk* -
HYT331HBasis voor uittrekbare vermogensschakelaar, h3+ P250 4P
€ 268,00 / stuk* -
HYT201HPlug-in basis, h3+ P250 4P
€ 338,00 / stuk*
-
HXT044HMotorbediening h3+, P250 230-240 VAC zonder auto-reset
€ 730,00 / stuk* -
HXT040HMotorbediening h3+, P250 24VDC met auto-reset
€ 820,00 / stuk* -
HXT040HKMotorbediening h3+, P250 24VDC met auto-reset + slot
€ 890,00 / stuk* -
HXT041HMotorbediening h3+, P250 100-110 V AC/DC met auto-reset
€ 730,00 / stuk* -
HXT041HKMotorbediening h3+, P250 100-110 V AC/DC met auto-reset + slot
€ 800,00 / stuk* -
HXT042HMotorbediening h3+, P250 230-240 VAC met auto-reset
€ 730,00 / stuk* -
HXT042HKMotorbediening h3+, P250 230-240 VAC met auto-reset + slot
€ 800,00 / stuk* -
HXT043HMotorbediening h3+, P250 24 VDC zonder auto-reset
€ 820,00 / stuk* -
HXT043HKMotorbediening h3+, P250 24 VDC zonder auto-reset + slot
€ 890,00 / stuk* -
HXT049HMotorbediening h3+, P250 48 VDC zonder auto-reset
€ 820,00 / stuk* -
HXT044HKMotorbediening h3+, P250 230-240 VAC zonder auto-reset + slot
€ 800,00 / stuk* -
HXT045HMotorbediening h3+, P250 200-220 V AC/VDC met auto-reset
€ 910,00 / stuk* -
HXT045HKMotorbediening h3+, P250 200-220 V AC/DC met auto-reset + slot
€ 985,00 / stuk* -
HXT046HMotorbediening h3+, P250 100-110 V AC/DC zonder auto-reset
€ 730,00 / stuk* -
HXT046HKMotorbediening h3+, P250 100-110 V AC/DC zonder auto-reset + slot
€ 800,00 / stuk* -
HXT047HMotorbediening h3+, P250 200-220 V AC/DC zonder auto-reset
€ 910,00 / stuk* -
HXT047HKMotorbediening h3+, P250 200-220 V AC/DC zonder auto-reset + slot
€ 985,00 / stuk* -
HXT048HMotorbediening h3+, P250 48 VDC met auto-reset
€ 820,00 / stuk*
-
HXA039HHangslotset voor draaibediening, h3+ P160-P250-P630
€ 9,50 / stuk*
-
HYT053HAardeplaat voor verspreidingsset h3+, P250 4P
€ 61,40 / stuk* -
HYT051HAardeplaat voor rechte aansluitset h3+, P250 4P
€ 61,40 / stuk* -
HYT026HKlemafscherming voor achter- en plug-in-aansluitingen, h3+ P250 4P
€ 68,30 / stuk* -
HYT024HKlemafscherming voor verspreidingsset, h3+ P250 4P
€ 68,30 / stuk* -
HYT022HKlemafscherming voor rechte aansluitset, h3+ P250 4P
€ 68,30 / stuk*
-
HYS256HVeiligheidstrip, h3+ P160-P250
€ 66,60 / stuk*
-
HYT019HFasescheidingswand h3+, P250 3P/4P
€ 9,65 / stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom IN100 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)50 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)65 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-265 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-250 kA
-
Uiterste uitschakelvermogen bij 660 V (EN 60947-2)6 kA
-
Uiterste uitschakelvermogen bij 690 V (EN 60947-2)6 kA
-
Nominale stroom bij 10 °C volgens IEC 60947129,60 A
-
Nominale stroom bij 15 °C volgens IEC 60947126,30 A
-
Nominale stroom bij 20 °C volgens IEC 60947122,90 A
-
Nominale stroom bij 25 °C volgens IEC 60947119,40 A
-
Nominale stroom bij 30 °C volgens IEC 60947115,80 A
-
Nominale stroom bij 35 °C volgens IEC 60947112 A
-
Nominale stroom bij 40 °C volgens IEC 60947108,20 A
-
Nominale stroom bij 45 °C volgens IEC 60947104,20 A
-
Nominale stroom bij 50 °C volgens IEC 60947100 A
-
Nominale stroom bij 55 °C volgens IEC 6094795,70 A
-
Nominale stroom bij 60 °C volgens IEC 6094791,10 A
-
Nominale stroom bij 65 °C volgens IEC 6094786,30 A
-
Nominale stroom bij 70 °C volgens IEC 6094781,20 A
Uitvoering
-
Aantal polen4
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingLinks
Frequentie
-
Frequentie50 - 60 Hz
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitTM A/A
Vermogen
-
Vermogensverlies bij IN18 W
Levensduur
-
Elektrische levensduur in aantal cycli10000
-
Maximale aantal mechanische schakelingen40000
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Aansluiting
-
Aansluitdoorsnede soepele ader35 - 150 mm²
-
Aansluitdoorsnede massieve ader35 - 185 mm²
Deksel, deur
-
VergrendelbaarJa
Instellingen
-
Instelbereik thermisch beveiliging0,63, 0,8, 1
Kabel
-
Materiaal kabelKoper, Aluminium
Compatibiliteit
-
Compatibel met aardlekelementJa
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
Afmetingen
-
Hoogte165 mm
-
Breedte140 mm
-
Diepte97 mm
-
Afgaand railsysteem: breedte, hoogte, diameter schroef (max.)4 mm, 8,5 mm, 25 mm
-
Upstream railsysteem: breedte, hoogte, diameter schroef (max.)4 mm, 8,5 mm, 25 mm
Elektrische beveiliging
-
Directe beveiliging (lg): instellingscoëfficiënt6, 8, 10, 13
Installatie, montage
-
Montage/aansluitpositieFront
-
Aandraaimoment12 - 12 NM
-
Aandraaimoment aansluitklem onder12 - 12 NM
-
Aandraaimoment aansluitklem boven12 - 12 NM
catalog.pageproduct.title_sustainability.h2
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
catalog.pageproduct.sustainability_block.downloads_h3
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HMT101DR
-

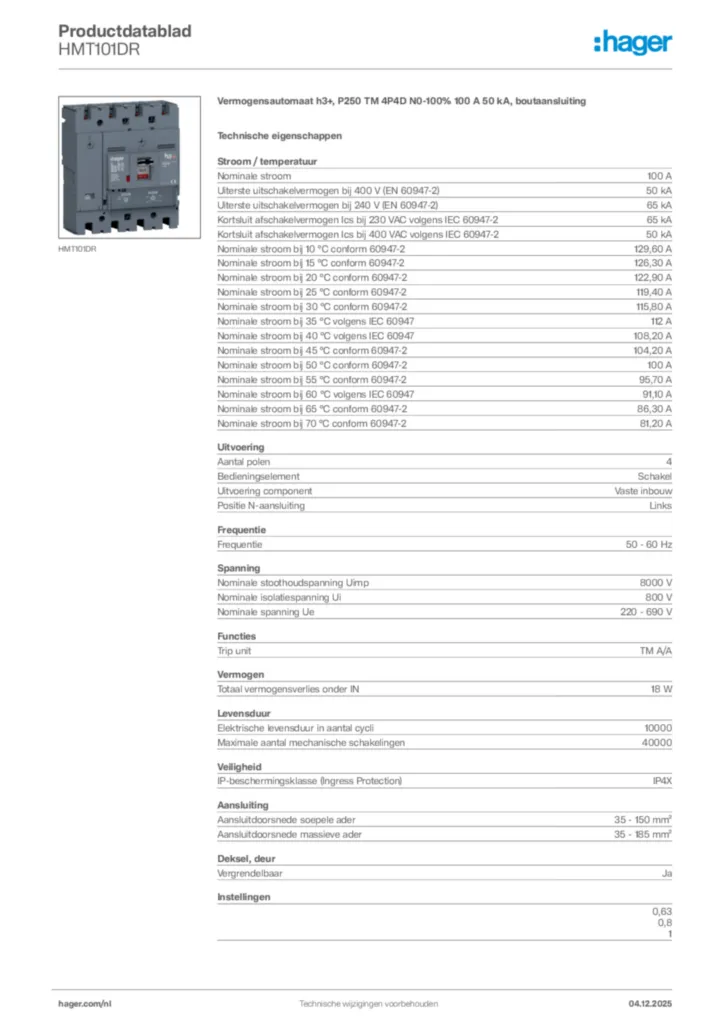

GeneratedProductDatasheet
