Vermogensautomaat h3+, P250 TM 4P4D N0-100% 63 A 70 kA, boutaansluiting HET064DR
EAN-nummer
3250613154646
Verpakking
1 Stuk
Artikelgroep
871
Brutoprijs
€ 785,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement MCCB type A 8 producten beschikbaar -
Nulspanningsspoel 8 producten beschikbaar -
Shunt afschakeling 6 producten beschikbaar -
Aansluitingen 8 producten beschikbaar -
Hendel met vergrendeling van vermogensautomaat 1 producten beschikbaar -
Handgreep voor vermogensautomaat 1 producten beschikbaar
Maak jouw systeem compleet
-
HBT250H
Aardlekelement P250 4P 250 A Idn 30 mA tot 6 A instelbaar
€ 1.465,00 / Stuk* -
HBT100FAardlekelement P250 4P 100 A Idn 300 mA
€ 975,00 / Stuk* -
HBT100HAardlekelement P250 4P 100 A Idn 30 mA tot 6 A instelbaar
€ 1.005,00 / Stuk* -
HBT100LAardlekelement P250 4P 100 A Idn 30 mA tot 6 A instelbaar, alarm
€ 1.200,00 / Stuk* -
HBT160FAardlekelement P250 4P 160 A Idn 300 mA
€ 1.025,00 / Stuk* -
HBT160HAardlekelement P250 4P 160 A Idn 30 mA tot 6 A instelbaar
€ 1.080,00 / Stuk* -
HBT160LAardlekelement P250 4P 160 A Idn 30 mA tot 6 A instelbaar, alarm
€ 1.285,00 / Stuk* -
HBT250LAardlekelement P250 4P 250 A Idn 30 mA tot 6 A instelbaar, alarm
€ 1.640,00 / Stuk*
-
HXA013H
Nulspanningspoel (UVR) h3+, P160-P250-P630 100-120 VAC
€ 105,00 / Stuk* -
HXA051HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 24 VDC
€ 160,00 / Stuk* -
HXA015HNulspanningspoel (UVR) h3+, P160-P250-P630 380-450 VAC
€ 105,00 / Stuk* -
HXA014HNulspanningspoel (UVR) h3+, P160-P250-P630 200-240 VAC
€ 105,00 / Stuk* -
HXA055HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 380-450 VAC
€ 160,00 / Stuk* -
HXA054HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 220-240 VAC
€ 160,00 / Stuk* -
HXA011HNulspanningspoel (UVR) h3+, P160-P250-P630 24 VDC
€ 105,00 / Stuk* -
HXA053HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 110-120 VAC
€ 198,00 / Stuk*
-
HXA003H
Uitschakelspoel (SHT) h3+, P160-P250-P630 100-120 VAC
€ 87,10 / Stuk* -
HXA005HUitschakelspoel (SHT) h3+, P160-P250-P630 380-450 VAC
€ 87,10 / Stuk* -
HXA002HUitschakelspoel (SHT) h3+, P160-P250-P630 48 VDC
€ 87,10 / Stuk* -
HXA001HUitschakelspoel (SHT) h3+, P160-P250-P630 24 VDC
€ 87,10 / Stuk* -
HXA004HUitschakelspoel (SHT) h3+, P160-P250-P630 220-240 VAC
€ 87,10 / Stuk* -
HYT257HVeiligheidstrip voor Unimes, h3+ P250
€ 39,10 / Stuk*
-
HYT328H
L-achteraansluitklem voor plug-in, h3+ P250 1P
€ 22,10 / Stuk* -
HYT066HExterne kabelklem, Cu/Al 6x 6-35 mm², h3+ P250 4P
€ 354,00 / Stuk* -
HYT008HExterne kabelklem, Cu/Al 2x 35-120 mm², h3+ P250 4P
€ 314,00 / Stuk* -
HYT006HExterne kabelklem, Cu/Al 1x 50-185 mm², h3+ P250 4P
€ 196,00 / Stuk* -
HYT002HKabelklem, Cu/Al 1x 10-150 mm², h3+ P250 4P
€ 42,70 / Stuk* -
HYB010HRechte aansluitset, h3+ P250 3P/4P
€ 52,00 / Stuk* -
HYB032HAchteraansluiting h3+ P250 4P
€ 63,50 / Stuk* -
HYB012HVerspreidingsset h3+, P250 4P
€ 68,60 / Stuk*
-
HXT030H
Draaibediening direct, h3+ P250
€ 62,00 / Stuk*
-
HXT031HDraaibediening voor bediening op deur, h3+ P250
€ 148,00 / Stuk*
-
HYC255HPositieschakelaar uittrekbare systeem h3+, P250
€ 94,50 / Stuk*
-
HYC250HHulpcontactaansluiting basiszijde, h3+ P160-P250-P630
€ 22,80 / Stuk* -
HXA026HAL triphulpcontact h3+, 1NO+1NC 125 VAC
€ 70,60 / Stuk* -
HXA021HAX positie hulpcontact h3+, 1NO+1NC 230 VAC
€ 56,10 / Stuk* -
HXA024HAL triphulpcontact h3+, 1NO+1NC 250 VAC
€ 73,20 / Stuk* -
HXA025HAX positie hulpcontact h3+, 1NO+1NC 125 VAC
€ 73,20 / Stuk*
-
HYS256HVeiligheidstrip, h3+ P160-P250
€ 61,90 / Stuk*
-
HYC352HHulpcontact MCCB-zijde (2-draden), h3+ P160-P250-P630
€ 22,80 / Stuk* -
HYA035HKabelset 0, 75 mm² - 6 draden, h3+
€ 42,10 / Stuk* -
HYC353HHulpcontact MCCB-zijde (3-draden), h3+ P160-P250-P630
€ 22,80 / Stuk*
-
HXT044HMotorbediening h3+, P250 230-240 VAC zonder auto-reset
€ 680,00 / Stuk* -
HXT040HMotorbediening h3+, P250 24VDC met auto-reset
€ 760,00 / Stuk* -
HXT040HKMotorbediening h3+, P250 24VDC met auto-reset + slot
€ 825,00 / Stuk* -
HXT041HMotorbediening h3+, P250 100-110 V AC/DC met auto-reset
€ 680,00 / Stuk* -
HXT041HKMotorbediening h3+, P250 100-110 V AC/DC met auto-reset + slot
€ 745,00 / Stuk* -
HXT042HMotorbediening h3+, P250 230-240 VAC met auto-reset
€ 680,00 / Stuk* -
HXT042HKMotorbediening h3+, P250 230-240 VAC met auto-reset + slot
€ 745,00 / Stuk* -
HXT043HMotorbediening h3+, P250 24 VDC zonder auto-reset
€ 760,00 / Stuk* -
HXT043HKMotorbediening h3+, P250 24 VDC zonder auto-reset + slot
€ 825,00 / Stuk* -
HXT049HMotorbediening h3+, P250 48 VDC zonder auto-reset
€ 760,00 / Stuk* -
HXT044HKMotorbediening h3+, P250 230-240 VAC zonder auto-reset + slot
€ 745,00 / Stuk* -
HXT045HMotorbediening h3+, P250 200-220 V AC/VDC met auto-reset
€ 845,00 / Stuk* -
HXT045HKMotorbediening h3+, P250 200-220 V AC/DC met auto-reset + slot
€ 915,00 / Stuk* -
HXT046HMotorbediening h3+, P250 100-110 V AC/DC zonder auto-reset
€ 680,00 / Stuk* -
HXT046HKMotorbediening h3+, P250 100-110 V AC/DC zonder auto-reset + slot
€ 745,00 / Stuk* -
HXT047HMotorbediening h3+, P250 200-220 V AC/DC zonder auto-reset
€ 845,00 / Stuk* -
HXT047HKMotorbediening h3+, P250 200-220 V AC/DC zonder auto-reset + slot
€ 915,00 / Stuk* -
HXT048HMotorbediening h3+, P250 48 VDC met auto-reset
€ 760,00 / Stuk*
-
HYT333HUittrekbare vermogensschakelaaradapter met veiligheidstrip h3+, P250 4P
€ 560,00 / Stuk* -
HYT331HBasis voor uittrekbare vermogensschakelaar, h3+ P250 4P
€ 249,00 / Stuk* -
HYT201HPlug-in basis, h3+ P250 4P
€ 314,00 / Stuk*
-
HXA039HHangslotset voor draaibediening, h3+ P160-P250-P630
€ 8,80 / Stuk*
-
HYT053HAardeplaat voor verspreidingsset h3+, P250 4P
€ 57,10 / Stuk* -
HYT051HAardeplaat voor rechte aansluitset h3+, P250 4P
€ 57,10 / Stuk* -
HYT026HKlemafscherming voor achter- en plug-in-aansluitingen, h3+ P250 4P
€ 63,50 / Stuk* -
HYT024HKlemafscherming voor verspreidingsset, h3+ P250 4P
€ 63,50 / Stuk* -
HYT022HKlemafscherming voor rechte aansluitset, h3+ P250 4P
€ 63,50 / Stuk*
-
HYT019HFasescheidingswand h3+, P250 3P/4P
€ 8,95 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom63 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)70 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)85 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-285 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-250 kA
-
Nominale stroom bij 10 °C conform 60947-283,10 A
-
Nominale stroom bij 15 °C conform 60947-280,90 A
-
Nominale stroom bij 20 °C conform 60947-278,60 A
-
Nominale stroom bij 25 °C conform 60947-276,20 A
-
Nominale stroom bij 30 °C conform 60947-273,70 A
-
Nominale stroom bij 35 °C volgens IEC 6094771,20 A
-
Nominale stroom bij 40 °C volgens IEC 6094768,60 A
-
Nominale stroom bij 45 °C conform 60947-265,90 A
-
Nominale stroom bij 50 °C conform 60947-263 A
-
Nominale stroom bij 55 °C conform 60947-260 A
-
Nominale stroom bij 60 °C volgens IEC 6094756,90 A
-
Nominale stroom bij 65 °C conform 60947-253,50 A
-
Nominale stroom bij 70 °C conform 60947-250 A
Uitvoering
-
Aantal polen4
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingLinks
Frequentie
-
Frequentie50 - 60 Hz
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitTM A/A
Vermogen
-
Totaal vermogensverlies onder IN13,95 W
Levensduur
-
Elektrische levensduur in aantal cycli10000
-
Maximale aantal mechanische schakelingen40000
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Aansluiting
-
Aansluitdoorsnede soepele ader35 - 150 mm²
-
Aansluitdoorsnede massieve ader35 - 185 mm²
Deksel, deur
-
VergrendelbaarJa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Materiaal kabelKoper, Aluminium
Compatibiliteit
-
Compatibel met aardlekelementJa
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
Afmetingen
-
Hoogte165 mm
-
Breedte140 mm
-
Diepte97 mm
-
Afgaand railsysteem: breedte, hoogte, diameter schroef (max.)4 mm, 8,5 mm, 25 mm
-
Upstream railsysteem: breedte, hoogte, diameter schroef (max.)4 mm, 8,5 mm, 25 mm
Elektrische beveiliging
-
Directe beveiliging (lg): instellingscoëfficiënt6, 8, 10, 13
Installatie, montage
-
Montage/aansluitpositieFront
-
Aandraaimoment12 - 12 NM
-
Aandraaimoment aansluitklem onder12 - 12 NM
-
Aandraaimoment aansluitklem boven12 - 12 NM
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HET064DR
-

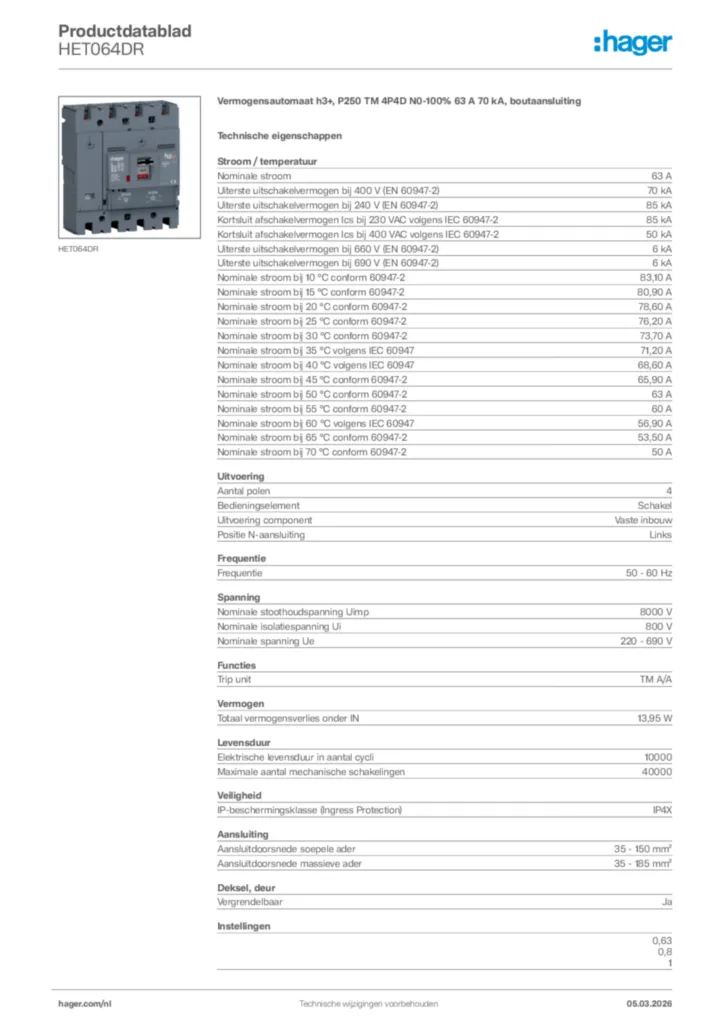

Product datasheet
