Quadro monoblocco da pavimento quadro 5, grado di protezione IP55 di altezza 2010 mm, larghezza 685 mm e profondità 260 mm. Caratterizzato da una corrente nominale di impiego In 630 A, corrente di corto circuito 35 kA, una tensione nominale di impiego e di isolamento di 690 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Conforme alle norme CEI EN 62208 e CEI EN 61439-1/2.
EAN
3250612632091
catalog.pageproduct.product.info.brand
Hager
m/p imballo
1 pezzo
Quadro da pavimento H2010 L685 P260 RAL9010 quadro 5 FM209
Prezzo
1.347,72 €
/ pezzo
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Porta vetro / cieca 2 product.page.accessories.products-available -
Set viti di fissaggio 1 product.page.accessories.products-available -
Coprimoduli 1 product.page.accessories.products-available -
Griglia di ventilazione 4 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
FM549
Porta in vetro H2010 L685 RAL9010 quadro 5
968,45 € / pezzo* -
FM539Porta cieca H2010 L685 RAL9010 quadro 5
664,94 € / pezzo*
-
A099D
Dado scorrevole M6 per profilato A099C
2,93 € / pezzo*
-
FL230Z
Filtro di ricambio per ventilatori e griglie FL210Z e FL220Z
10,65 € / pezzo* -
FL226ZGriglia di ventilazione con filtro H325 L325 P28
290,37 € / pezzo* -
FL224ZGriglia di ventilazione con filtro H250 L250 P31
236,59 € / pezzo* -
FL220ZGriglia di ventilazione con filtro H150 L150 P28
80,53 € / pezzo*
-
KZ075Connettore per Auxiclic sezione 10mmq 63A colore nero L500
10,13 € / pezzo* -
KZ074Connettore per Auxiclic sezione 10mmq 63A colore blu L500
10,13 € / pezzo* -
KZ052Connettore per Auxiclic sezione 6mmq 40A colore nero L500
8,29 € / pezzo* -
KZ051Connettore per Auxiclic sezione 6mmq 40A colore blu L500
8,29 € / pezzo* -
KZ007Connettore ad incastro per Auxiclic per cavo sezione 6mmq
5,22 € / pezzo*
-
UC263PKit per 2 scatolati P250 verticali H300 L600 quadro 4 / quadro 5
194,81 € / pezzo* -
UCBS80BBSupporto per barre in alluminio 800A per quadro 4 / quadro 5
74,74 € / pezzo* -
UC162XDKit per scatolati fissi x160 24 moduli H200 L600 quadro evo
94,52 € / pezzo* -
UC145HSistema Quadro Kit Interruttori Scatolati H630 Verticale Diff L600 H630 Ral9010
-
UC127HKit per 1 scatolato x250 differenziali orizzontale H200 L600 quadro 4 / quadro 5
157,43 € / pezzo* -
UC023HKit per 2 scatolati x250 differenziali verticali H300 L600 quadro 4 / quadro 5
200,93 € / pezzo* -
UC021HKit per 2 scatolati x250 magnetotermici verticali H300 L600 quadro 4 / quadro 5
194,84 € / pezzo* -
UC013HKit per scatolati x160 magnetotermico orizzontale H150 L600 quadro 4 / quadro 5
125,92 € / pezzo* -
UC011HKit per scatolati x160 verticali H300 L600 quadro 4 / quadro 5
102,38 € / pezzo* -
UC015HKit per scatolati x160 verticali H200 L600 quadro 4 / quadro 5
94,53 € / pezzo* -
UC162PKit per 1 scatolato P160 orizzontale H200 L600 quadro 4 / quadro 5
125,90 € / pezzo* -
UC163P
Kit per 2 scatolati P160 verticali H300 L600 quadro 4 / quadro 5
102,40 € / pezzo* -
UC163PIKit per 2 scatolati P160 interbloccati verticali H300 L600 quadro 4 / quadro 5
102,40 € / pezzo* -
UC262PRKit per 1 scatolato P250 differenziale orizzontale H200 L600 quadro 4 / quadro 5
157,86 € / pezzo* -
UC466PRKit per 2 scatolati P630 differenziali verticali H400 L600 quadro 4 / quadro 5
223,86 € / pezzo* -
UC263PI
Kit per 2 scatolati P250 interbloccati verticali H300 L600 quadro 4 / quadro 5
194,81 € / pezzo* -
UC263PMKit per 2 scatolati P250 motorizzati verticali H300 L600 quadro 4 / quadro 5
214,32 € / pezzo* -
UC264PR
Kit per 2 scatolati P250 differenziali verticali H400 L600 quadro 4 / quadro 5
200,91 € / pezzo* -
UC001Kit interruttore di manovra HA125/160 H600 L600 quadro 4 / quadro 5
128,78 € / pezzo* -
UC003Kit interruttore di manovra HA125/160 H300 L600 quadro 4 / quadro 5
206,76 € / pezzo*
-
FN951Guarnizione adesiva 10x8 mm L10 m
88,23 € / pezzo*
-
FM653Coppia di golfari di sollevamento quadro 5
75,05 € / pezzo*
-
FM635Kit di accoppiamento orizzontale per quadro 5
23,68 € / pezzo* -
UC992Kit di due distanziali metallici M6 L80 per guida DIN
6,93 € / pezzo* -
UC856EKit di 25 viti maschianti M6
16,36 € / pezzo*
-
FM409Coppia di fianchi H2010P260 RAL9010 quadro 5
301,34 € / pezzo* -
FM482Pannello di fondo H150 L500 quadro 4 / quadro 5
52,42 € / pezzo* -
FM483
Pannello di fondo H200 L500 quadro 4 / quadro 5
60,29 € / pezzo* -
FM484
Pannello di fondo H300 L500 quadro 4 / quadro 5
69,49 € / pezzo* -
FM485Pannello di fondo H450 L500 quadro 4 / quadro 5
75,94 € / pezzo* -
FM486
Pannello di fondo H600 L500 quadro 4 / quadro 5
105,85 € / pezzo*
-
UC239Pannello frontale cieco H100 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
37,37 € / pezzo* -
UC236Pannello frontale cieco H600 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
87,73 € / pezzo* -
UC235Pannello frontale cieco H400 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
71,35 € / pezzo* -
UC234Pannello frontale cieco H300 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
58,32 € / pezzo* -
UC233Pannello frontale cieco H200 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
45,32 € / pezzo* -
UC232Pannello frontale cieco H150 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
41,84 € / pezzo* -
UC231Pannello frontale cieco H50 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
29,82 € / pezzo* -
UC237Pannello frontale cieco H800 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
109,30 € / pezzo* -
FN623Sistema Quadro Pann Frontale Cieco Arretrato H300 L600 Mm Ral9010
141,11 € / pezzo* -
FN625Sistema Quadro Pann Frontale Cieco Arretrato H600 L600 Mm Ral9010
180,02 € / pezzo*
-
UM92ZBarra flessibile isolata in rame sezione 32x4 L2000
354,45 € / pezzo* -
UM92Y
Barra flessibile isolata in rame sezione 20x3 L2000
174,59 € / pezzo* -
UM92X
Barra flessibile isolata in rame sezione 20x2 L2000
139,37 € / pezzo* -
UM30A5Barra in rame forata e filettata M6 sezione 30x10 L880
330,41 € / pezzo* -
UM30A4Barra in rame forata e filettata M6 sezione 30x10 L430
163,57 € / pezzo* -
UM30A3Barra in rame forata e filettata M6 sezione 30x5 L280
60,00 € / pezzo* -
UM30A2Barra in rame forata e filettata M6 sezione 30x5 L880
166,87 € / pezzo* -
UM30A1Barra in rame forata e filettata M6 sezione 30x5 L430
106,32 € / pezzo* -
UC832Barra in rame forata e filettata M6 sezione 20x5 L1000
111,17 € / pezzo* -
UC843
Barra in rame forata e filettata M6 sezione 32x5 L1750
297,97 € / pezzo* -
UC833Barra in rame forata e filettata M6 sezione 20x5 L1750
198,26 € / pezzo* -
UM92V
Barra flessibile isolata in rame sezione 40x6 L2000
586,99 € / pezzo* -
UT87JBarra in rame forata M10 sezione 50x5 L1000
281,07 € / pezzo*
-
UC912Canalina orizzontale con coperchio 30x80 L500
11,15 € / pezzo* -
UC915NSupporto per canalina orizzontale e verticale per quadro 4 / quadro 5
12,42 € / pezzo*
-
UC834Schermo di protezione per supporto barre laterale UC830
23,87 € / pezzo* -
UC828Schermo di protezione per supporto barre inclinato UC826
92,13 € / pezzo* -
UC827Schermo di protezione per supporto barre piano UC820
112,98 € / pezzo* -
UC826Supporto barre verticali inclinato 4P 250-630A 17, 5kA per barre spessore 5/10mm
171,18 € / pezzo* -
UC816Schermo di protezione per supporto barre a gradini UC815
86,31 € / pezzo*
-
FZ515Inserto per chiusura triangolare 8 mm quadro 4 / quadro 5
4,38 € / pezzo*
-
A099CProfilato a C 2 metri per strutture a telaio H15 L25 mm
46,67 € / pezzo* -
A099BProfilato 2 metri DIN simmetrico forato H15 L25 mm
30,18 € / pezzo* -
UC951Guida DIN regolabile e inclinabile L500 quadro 4 / quadro 5
67,02 € / pezzo*
-
UC990Dado ad alette M6 per foro 9x14 mm
2,13 € / pezzo*
-
FZ794kit 10 buste portaschemi adesive formato A4
7,06 € / pezzo* -
FZ795DTasca portaschemi adesive formato A2 RAL7035
67,28 € / pezzo*
-
FL252ZResistenza anticondensa 15W 230Vca-Vcc
236,59 € / pezzo* -
FL253ZResistenza anticondensa 30W 230Vca-Vcc
275,97 € / pezzo* -
FL254ZResistenza anticondensa 45W 230Vca-Vcc
336,39 € / pezzo* -
FL255ZResistenza anticondensa 80W 230Vca-Vcc
350,67 € / pezzo* -
FL256ZResistenza anticondensa 150W 230Vca-Vcc
526,10 € / pezzo*
-
FL258ZTermostato per resistenza anticondensa 1nc 10A
122,03 € / pezzo*
-
FZ680Maniglia rotativa piombabile quadro 5
87,79 € / pezzo*
-
UC300SKit adattatore UC011H-UC012H piastra per mont HIC 63/160 per quadro 4 / quadro 5
11,46 € / pezzo* -
UC500Staffa universale L500 per supporto barre rame/alluminio per quadro 4 / quadro 5
21,75 € / pezzo* -
UC500SBStaffa inferiore L500 per barre alluminio per quadro 4 / quadro 5
28,27 € / pezzo* -
UC829
Schermo per barre alluminio con supporto UCBS80BB per quadro 4 / quadro 5
202,00 € / pezzo*
product.page.accessories.referenced_by.title
Caratteristiche tecniche
Serie
-
Altezza2010 mm
-
Larghezza700 mm
-
Profondità260 mm
-
Spessore dei fianchi2 mm
Protezione
-
Classe di protezione dall'ingresso (IP)IP55
-
Tipo di bloccaggioSerratura a chiave
-
Resistenza agli urti IKIK10
Equipaggiamento
-
Numero di sezioni in larghezza2
-
Numero di aperture della flangia2
-
Numero di file13
Installazione, montaggio
-
Montaggio suZoccolo
-
Adatto per l'uso esternoNo
Materiali
-
ColoreBianco puro
-
Codice RAL9010
-
TrattamentoVerniciato a polvere
-
MaterialeAcciaio
Porta / coperchio
-
Numero di porte del quadro elettrico1
-
Porta/frontale trasparenteNo
-
Tipo di porta quadro elettricoPorta singola
Corrente
-
Corrente nominale IN630 A
catalog.pageproduct.title_sustainability.h2
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
catalog.pageproduct.sustainability_block.downloads_h3
Documentazione
-
Immagine prodotto
-
GeneratedProductDatasheet

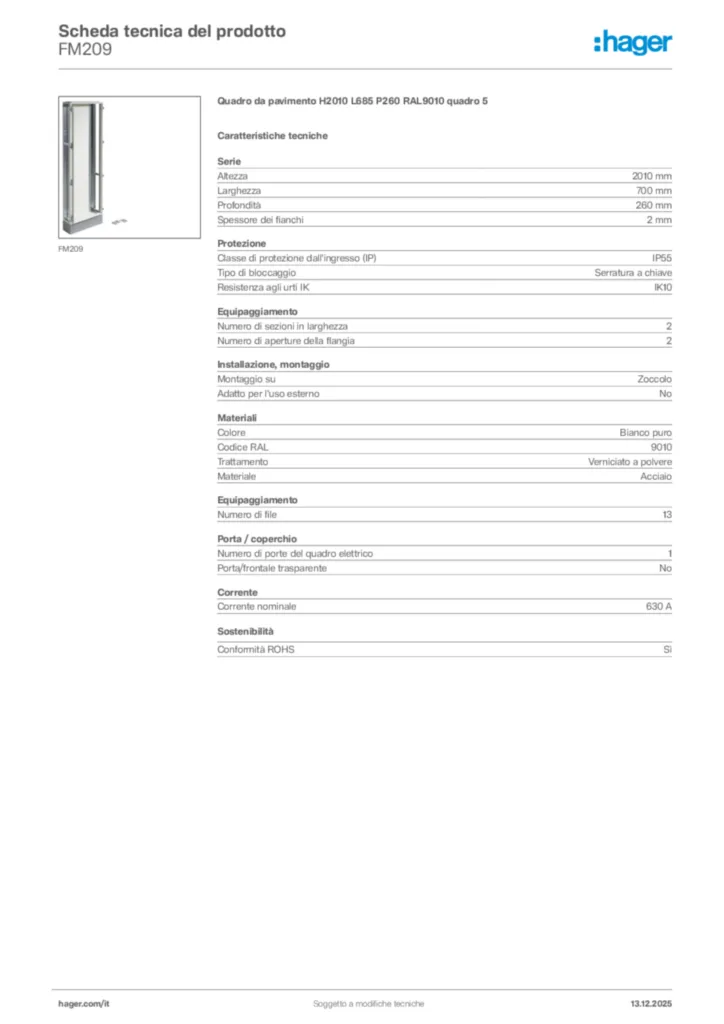

Hager Scheda tecnica del prodotto FM209
