Vermogensautomaat h3+, P250 TM 4P4D N0-100% 200 A 50 kA, boutaansluiting HMT201DR
EAN-nummer
3250613171438
Verpakking
1 Stuk
Artikelgroep
871
Brutoprijs
€ 1.175,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement MCCB type A 2 producten beschikbaar -
Shunt afschakeling 6 producten beschikbaar -
Nulspanningsspoel 8 producten beschikbaar -
Hulpcontactblok 5 producten beschikbaar -
Vergrendelingfuncties 1 producten beschikbaar -
Bekijk meer 45 andere producten beschikbaar
Maak jouw systeem compleet
-
HBT250H
Aardlekelement P250 4P 250 A Idn 30 mA tot 6 A instelbaar
€ 1.465,00 / Stuk* -
HBT250LAardlekelement P250 4P 250 A Idn 30 mA tot 6 A instelbaar, alarm
€ 1.640,00 / Stuk*
-
HXA001H
Uitschakelspoel (SHT) h3+, P160-P250-P630 24 VDC
€ 87,10 / Stuk* -
HXA002HUitschakelspoel (SHT) h3+, P160-P250-P630 48 VDC
€ 87,10 / Stuk* -
HXA003HUitschakelspoel (SHT) h3+, P160-P250-P630 100-120 VAC
€ 87,10 / Stuk* -
HXA004HUitschakelspoel (SHT) h3+, P160-P250-P630 220-240 VAC
€ 87,10 / Stuk* -
HXA005HUitschakelspoel (SHT) h3+, P160-P250-P630 380-450 VAC
€ 87,10 / Stuk* -
HYT257HVeiligheidstrip voor Unimes, h3+ P250
€ 39,10 / Stuk*
-
HXA011H
Nulspanningspoel (UVR) h3+, P160-P250-P630 24 VDC
€ 105,00 / Stuk* -
HXA013HNulspanningspoel (UVR) h3+, P160-P250-P630 100-120 VAC
€ 105,00 / Stuk* -
HXA014HNulspanningspoel (UVR) h3+, P160-P250-P630 200-240 VAC
€ 105,00 / Stuk* -
HXA015HNulspanningspoel (UVR) h3+, P160-P250-P630 380-450 VAC
€ 105,00 / Stuk* -
HXA051HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 24 VDC
€ 160,00 / Stuk* -
HXA053HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 110-120 VAC
€ 198,00 / Stuk* -
HXA054HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 220-240 VAC
€ 160,00 / Stuk* -
HXA055HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 380-450 VAC
€ 160,00 / Stuk*
-
HXA021H
AX positie hulpcontact h3+, 1NO+1NC 230 VAC
€ 56,10 / Stuk* -
HXA024HAL triphulpcontact h3+, 1NO+1NC 250 VAC
€ 73,20 / Stuk* -
HXA025HAX positie hulpcontact h3+, 1NO+1NC 125 VAC
€ 73,20 / Stuk* -
HXA026HAL triphulpcontact h3+, 1NO+1NC 125 VAC
€ 70,60 / Stuk* -
HYC250HHulpcontactaansluiting basiszijde, h3+ P160-P250-P630
€ 22,80 / Stuk*
-
HXA039H
Hangslotset voor draaibediening, h3+ P160-P250-P630
€ 8,80 / Stuk*
-
HXT030HDraaibediening direct, h3+ P250
€ 62,00 / Stuk*
-
HXT031HDraaibediening voor bediening op deur, h3+ P250
€ 148,00 / Stuk*
-
HXT040HMotorbediening h3+, P250 24VDC met auto-reset
€ 760,00 / Stuk* -
HXT040HKMotorbediening h3+, P250 24VDC met auto-reset + slot
€ 825,00 / Stuk* -
HXT041HMotorbediening h3+, P250 100-110 V AC/DC met auto-reset
€ 680,00 / Stuk* -
HXT041HKMotorbediening h3+, P250 100-110 V AC/DC met auto-reset + slot
€ 745,00 / Stuk* -
HXT042HMotorbediening h3+, P250 230-240 VAC met auto-reset
€ 680,00 / Stuk* -
HXT042HKMotorbediening h3+, P250 230-240 VAC met auto-reset + slot
€ 745,00 / Stuk* -
HXT043HMotorbediening h3+, P250 24 VDC zonder auto-reset
€ 760,00 / Stuk* -
HXT043HKMotorbediening h3+, P250 24 VDC zonder auto-reset + slot
€ 825,00 / Stuk* -
HXT044HMotorbediening h3+, P250 230-240 VAC zonder auto-reset
€ 680,00 / Stuk* -
HXT044HKMotorbediening h3+, P250 230-240 VAC zonder auto-reset + slot
€ 745,00 / Stuk* -
HXT045HMotorbediening h3+, P250 200-220 V AC/VDC met auto-reset
€ 845,00 / Stuk* -
HXT045HKMotorbediening h3+, P250 200-220 V AC/DC met auto-reset + slot
€ 915,00 / Stuk* -
HXT046HMotorbediening h3+, P250 100-110 V AC/DC zonder auto-reset
€ 680,00 / Stuk* -
HXT046HKMotorbediening h3+, P250 100-110 V AC/DC zonder auto-reset + slot
€ 745,00 / Stuk* -
HXT047HMotorbediening h3+, P250 200-220 V AC/DC zonder auto-reset
€ 845,00 / Stuk* -
HXT047HKMotorbediening h3+, P250 200-220 V AC/DC zonder auto-reset + slot
€ 915,00 / Stuk* -
HXT048HMotorbediening h3+, P250 48 VDC met auto-reset
€ 760,00 / Stuk* -
HXT048HKMotorbediening h3+, P250 48 VDC met auto-reset + slot
€ 825,00 / Stuk* -
HXT049HMotorbediening h3+, P250 48 VDC zonder auto-reset
€ 760,00 / Stuk* -
HXT049HKMotorbediening h3+, P250 48 VDC zonder auto-reset + slot
€ 825,00 / Stuk*
-
HYA035HKabelset 0,75 mm² - 6 draden, h3+
€ 42,10 / Stuk* -
HYC352HHulpcontact MCCB-zijde (2-draden), h3+ P160-P250-P630
€ 22,80 / Stuk* -
HYC353HHulpcontact MCCB-zijde (3-draden), h3+ P160-P250-P630
€ 22,80 / Stuk*
-
HYB010HRechte aansluitset, h3+ P250 3P/4P
€ 52,00 / Stuk* -
HYB012HVerspreidingsset h3+, P250 4P
€ 68,60 / Stuk* -
HYB032HAchteraansluiting h3+ P250 4P
€ 63,50 / Stuk* -
HYT002HKabelklem, Cu/Al 1x 10-150 mm², h3+ P250 4P
€ 42,70 / Stuk* -
HYT006HExterne kabelklem, Cu/Al 1x 50-185 mm², h3+ P250 4P
€ 196,00 / Stuk* -
HYT008HExterne kabelklem, Cu/Al 2x 35-120 mm², h3+ P250 4P
€ 314,00 / Stuk* -
HYT066HExterne kabelklem, Cu/Al 6x 6-35 mm², h3+ P250 4P
€ 354,00 / Stuk* -
HYT328HL-achteraansluitklem voor plug-in, h3+ P250 1P
€ 22,10 / Stuk*
-
HYC255HPositieschakelaar uittrekbare systeem h3+, P250
€ 94,50 / Stuk*
-
HYS256HVeiligheidstrip, h3+ P160-P250
€ 61,90 / Stuk*
-
HYT019HFasescheidingswand h3+, P250 3P/4P
€ 8,95 / Stuk*
-
HYT201HPlug-in basis, h3+ P250 4P
€ 314,00 / Stuk* -
HYT331HBasis voor uittrekbare vermogensschakelaar, h3+ P250 4P
€ 249,00 / Stuk* -
HYT333HUittrekbare vermogensschakelaaradapter met veiligheidstrip h3+, P250 4P
€ 560,00 / Stuk*
-
HYT022HKlemafscherming voor rechte aansluitset, h3+ P250 4P
€ 63,50 / Stuk* -
HYT024HKlemafscherming voor verspreidingsset, h3+ P250 4P
€ 63,50 / Stuk* -
HYT026HKlemafscherming voor achter- en plug-in-aansluitingen, h3+ P250 4P
€ 63,50 / Stuk* -
HYT051HAardeplaat voor rechte aansluitset h3+, P250 4P
€ 57,10 / Stuk* -
HYT053HAardeplaat voor verspreidingsset h3+, P250 4P
€ 57,10 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom200 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)50 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)65 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-265 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-250 kA
-
Nominale stroom bij 10 °C conform 60947-2263,80 A
-
Nominale stroom bij 15 °C conform 60947-2256,70 A
-
Nominale stroom bij 20 °C conform 60947-2249,40 A
-
Nominale stroom bij 25 °C conform 60947-2241,90 A
-
Nominale stroom bij 30 °C conform 60947-2234,10 A
-
Nominale stroom bij 35 °C volgens IEC 60947226,10 A
-
Nominale stroom bij 40 °C volgens IEC 60947217,70 A
-
Nominale stroom bij 45 °C conform 60947-2209 A
-
Nominale stroom bij 50 °C conform 60947-2200 A
-
Nominale stroom bij 55 °C conform 60947-2190,50 A
-
Nominale stroom bij 60 °C volgens IEC 60947180,50 A
-
Nominale stroom bij 65 °C conform 60947-2170 A
-
Nominale stroom bij 70 °C conform 60947-2158,70 A
Uitvoering
-
Aantal polen4
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingLinks
Frequentie
-
Frequentie50 - 60 Hz
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitTM A/A
Vermogen
-
Vermogensverlies bij nominale stroom In36 W
Levensduur
-
Elektrische levensduur in aantal cycli10000
-
Maximale aantal mechanische schakelingen40000
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Aansluiting
-
Aansluitdoorsnede soepele ader35 - 150 mm²
-
Aansluitdoorsnede massieve ader35 - 185 mm²
Deksel, deur
-
VergrendelbaarJa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Materiaal kabelKoper, Aluminium
Compatibiliteit
-
Compatibel met aardlekelementJa
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
Afmetingen
-
Hoogte165 mm
-
Breedte140 mm
-
Diepte97 mm
-
Afgaand railsysteem: breedte, hoogte, diameter schroef (max.)4 mm, 8,5 mm, 25 mm
-
Upstream railsysteem: breedte, hoogte, diameter schroef (max.)4 mm, 8,5 mm, 25 mm
Installatie, montage
-
Montage/aansluitpositieFront
-
Aandraaimoment12 - 12 NM
-
Aandraaimoment aansluitklem onder12 - 12 NM
-
Aandraaimoment aansluitklem boven12 - 12 NM
Elektrische beveiliging
-
Directe beveiliging (lg): instellingscoëfficiënt6, 8, 10, 12
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

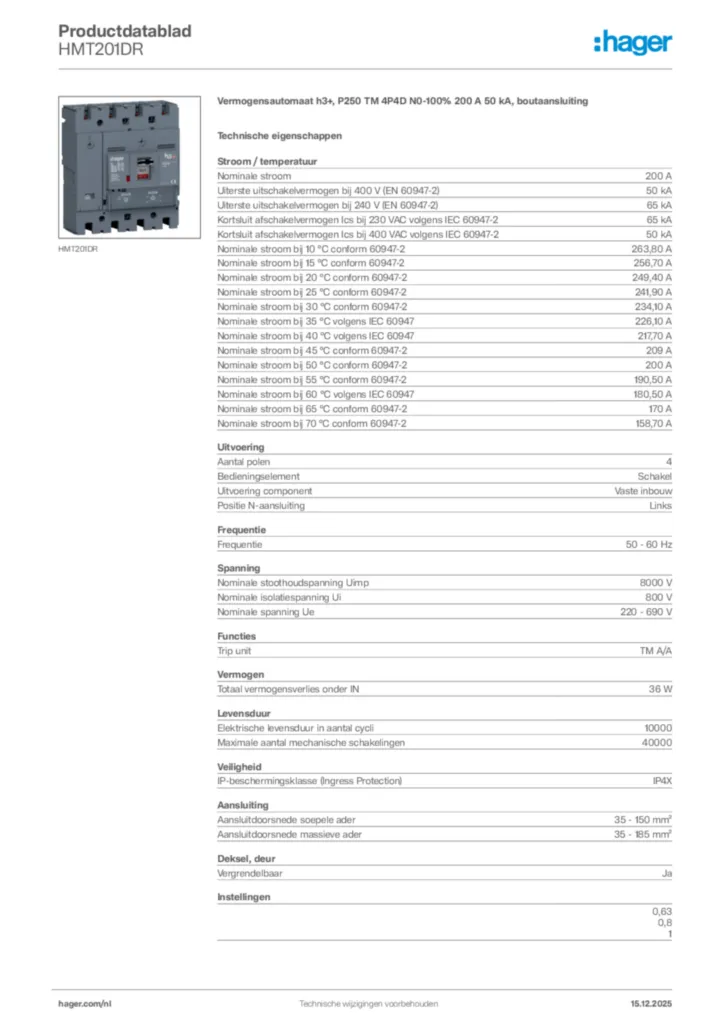

Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HMT201DR
-
Installatiehandleiding
Manual for moulded case circuit breaker h3+ P250 (Date: 2020-03)
Installatiehandleiding International 2015-11-02
PDF4,67 MB -
STEP-bestanden
CAD file for MCCB 250A 4P
STEP-bestanden International 2023-11-24
STP805,89 kB -
Handboek
Handbook International 26-08-2024
Handboek International 2019-10-09
PDF48,75 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-04-25
PDF349,41 kB
Declaration
Conformiteitsverklaring International 2022-04-25
PDF461,97 kB
Meer documentatie
