EAN-nummer

3250613176853

Verpakking

1 stuk

Artikelgroep

872

MCCB

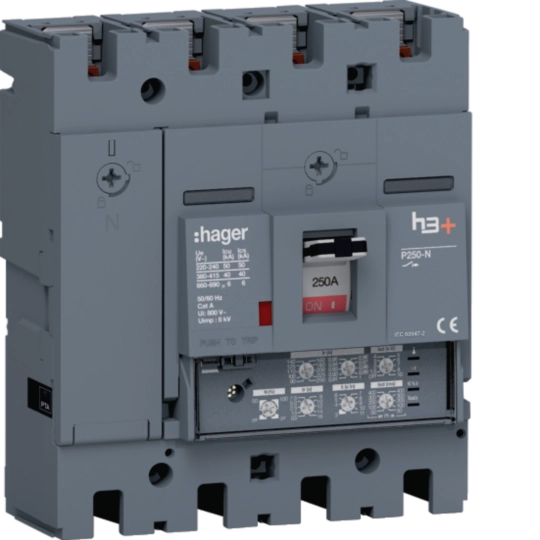

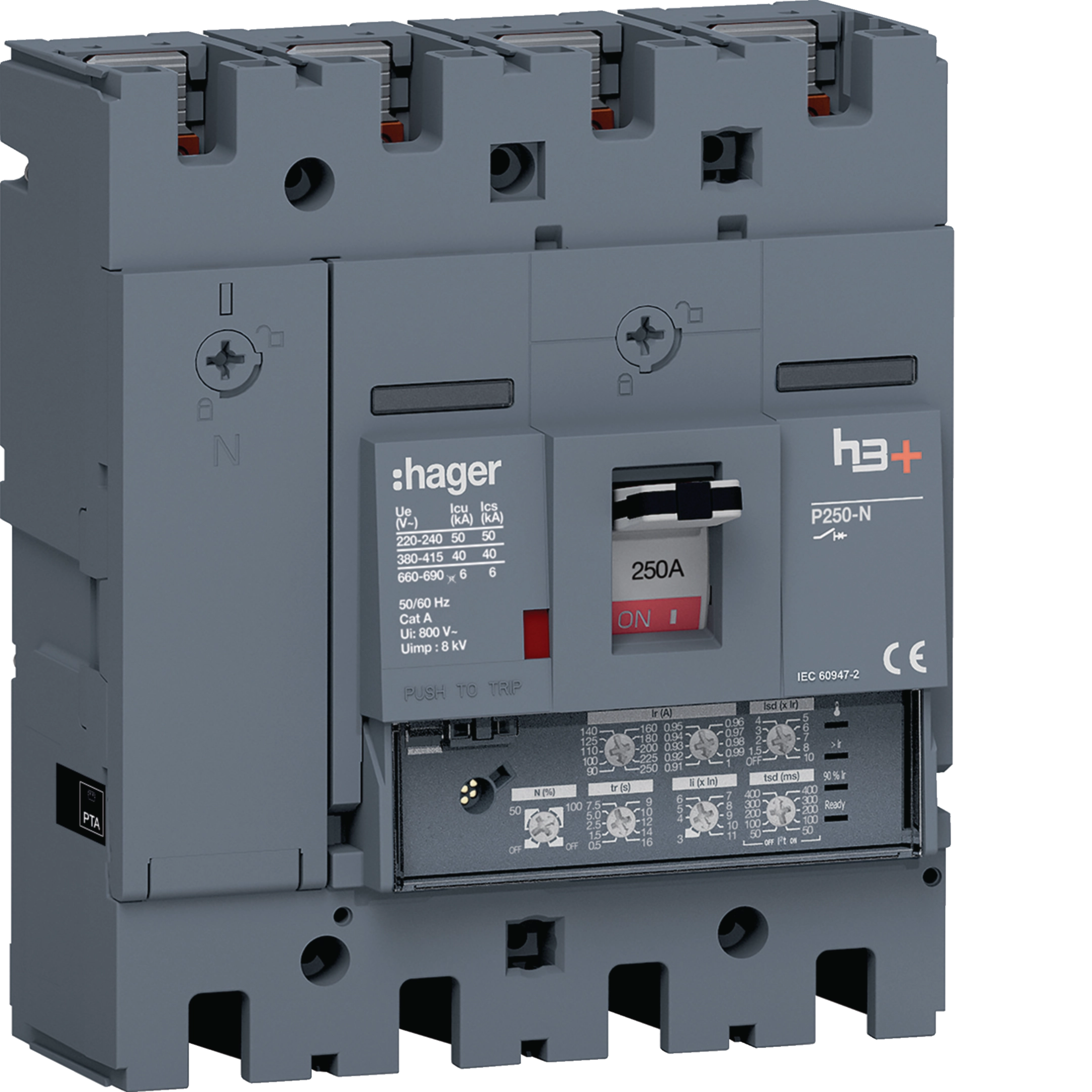

Vermogensautomaat h3+, P250 LSI 4P4D N0-50-100% 250 A 40 kA, boutaansluiting HNT251JR

Name: HNT251JR
Brand: Hager
SKU: HNT251JR20
Price: 1600 EUR

Brutoprijs

€ 1.600,00

/ stuk *

catalog.product_page.transfer_button.label

Bijpassende producten
Technische eigenschappen
catalog.pageproduct.title_sustainability.h2

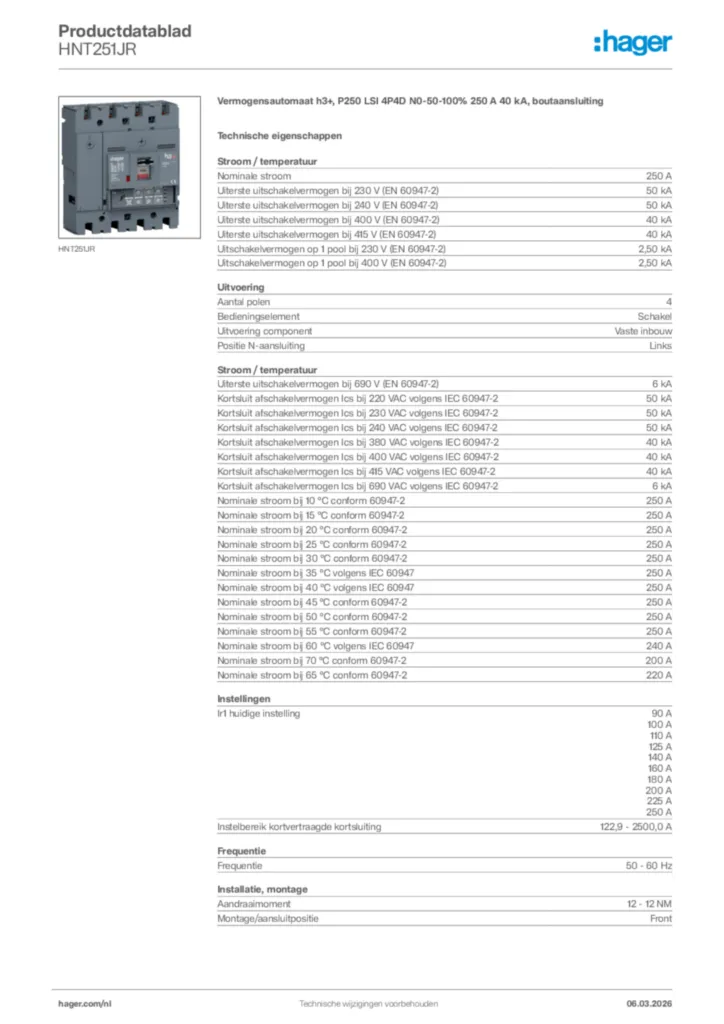

Downloads
Meer producten

product.page.accessories.title

Hendel met vergrendeling van vermogensautomaat 1 product.page.accessories.products-available
Aansluitingen 8 product.page.accessories.products-available
Nulspanningsspoel 8 product.page.accessories.products-available
Shunt afschakeling 6 product.page.accessories.products-available
Interfacekabels 2 product.page.accessories.products-available
Aardlekelement MCCB type A 2 product.page.accessories.products-available

Technische eigenschappen

Nominale stroom IN

250 A
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)

50 kA
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)

50 kA
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)

40 kA
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)

40 kA
Uitschakelvermogen op 1 pool bij 230 V (EN 60947-2)

2,50 kA
Uitschakelvermogen op 1 pool bij 400 V (EN 60947-2)

2,50 kA
Uiterste uitschakelvermogen bij 690 V (EN 60947-2)

6 kA
Kortsluit afschakelvermogen Ics bij 220 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 240 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 380 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 415 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 690 VAC volgens IEC 60947-2

6 kA
Nominale stroom bij 10 °C volgens IEC 60947

250 A
Nominale stroom bij 15 °C volgens IEC 60947

250 A
Nominale stroom bij 20 °C volgens IEC 60947

250 A
Nominale stroom bij 25 °C volgens IEC 60947

250 A
Nominale stroom bij 30 °C volgens IEC 60947

250 A
Nominale stroom bij 35 °C volgens IEC 60947

250 A
Nominale stroom bij 40 °C volgens IEC 60947

250 A
Nominale stroom bij 45 °C volgens IEC 60947

250 A
Nominale stroom bij 50 °C volgens IEC 60947

250 A
Nominale stroom bij 55 °C volgens IEC 60947

250 A
Nominale stroom bij 60 °C volgens IEC 60947

240 A
Nominale stroom bij 70 °C volgens IEC 60947

200 A
Nominale stroom bij 65 °C volgens IEC 60947

220 A

Aantal polen

4
Bedieningselement

Schakel
Uitvoering component

Vaste inbouw
Positie N-aansluiting

Links

Ir1 huidige instelling

90 A, 100 A, 110 A, 125 A, 140 A, 160 A, 180 A, 200 A, 225 A, 250 A
Instelbereik kortvertraagde kortsluiting

122,9 - 2500,0 A

Frequentie

50 - 60 Hz

Aandraaimoment

12 - 12 NM
Montage/aansluitpositie

Front

Nominale stoothoudspanning Uimp

8000 V
Nominale isolatiespanning Ui

800 V
Nominale spanning Ue

220 - 690 V

Trip unit

LSI

Vermogensverlies bij IN

45 W
Vermogensverlies per pool bij In

15 W

Elektrische levensduur in aantal cycli

10000
Maximale aantal mechanische schakelingen

40000

Aantal hulpcontacten als wisselcontact

0
Aantal hulpcontacten als verbreekcontact

0
Aantal hulpcontacten als maakcontact

0

IP-beschermingsklasse (Ingress Protection)

IP4X

Bedrijfstemperatuur

-25 - 70 °C
Graad van vervuiling IEC 664

3

Aansluitdoorsnede soepele ader

35 - 150 mm²
Aansluitdoorsnede massieve ader

35 - 185 mm²
Type connector/steker

Klem

Vergrendelbaar

Ja

Materiaal kabel

Koper, Aluminium

Hoogte

165 mm
Breedte

140 mm
Diepte

97 mm

Motorbediening geïntegreerd

Nee

Geschikt voor DIN-rail

Nee
Compatibel met aardlekelement

Ja
Geschikt voor verdeelbord

Ja

Positie voeding

Bidirectioneel

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kortstondige beveiliging (std): gelijkstroom (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Directe beveiliging (lg): instellingscoëfficiënt

3, 4, 5, 6, 7, 8, 9, 10, 11

catalog.pageproduct.title_sustainability.h2

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
