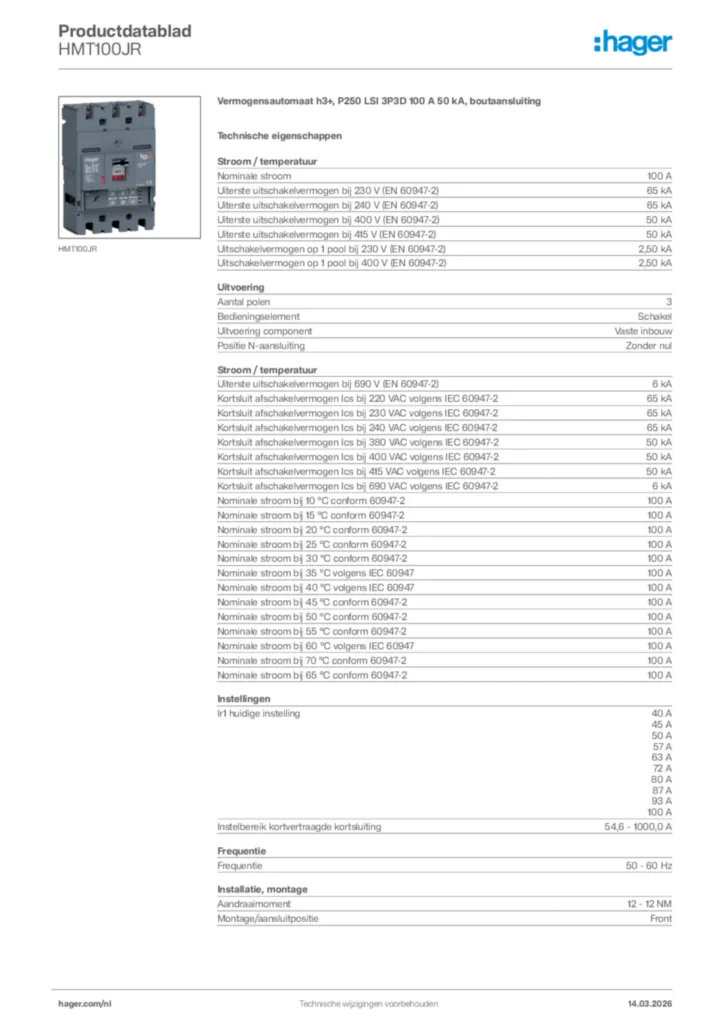

HMT100JR - Vermogensautomaat h3+, P250 LSI 3P3D 100 A 50 kA, boutaansluiting
HMT100JR - Vermogensautomaat h3+, P250 LSI 3P3D 100 A 50 kA, boutaansluiting

Vermogensautomaat h3+, P250 LSI 3P3D 100 A 50 kA, boutaansluiting HMT100JR

EAN-nummer
3250613176464
Verpakking
1 Stuk
Artikelgroep
872
€ 800,00
/ Stuk *

Maak jouw systeem compleet

Optionele accessoires

  • Inter­fa­ceka­bels 2 producten beschikbaar
  • Shunt afschakeling 6 producten beschikbaar
  • Nulspan­nings­spoel 8 producten beschikbaar
  • Hulp­con­tact­blok 5 producten beschikbaar
  • Vergren­de­ling­func­ties 2 producten beschikbaar
  • Bekijk meer 45 andere producten beschikbaar

Technische eigenschappen

Stroom / tempe­ra­tuur
  • Nomi­nale stroom
    100 A
  • Nomi­naal afschakel­ver­mogen Icu bij 230 VAC IEC60947-2
    65 kA
  • Nomi­naal afschakel­ver­mogen Icu bij 240 VAC IEC60947-2
    65 kA
  • Nomi­naal afschakel­ver­mogen Icu bij 400 VAC IEC60947-2
    50 kA
  • Nomi­naal afschakel­ver­mogen Icu bij 415 VAC IEC60947-2
    50 kA
  • Uitschakel­ver­mogen op 1 pool bij 230 VAC IEC60947-2
    2,50 kA
  • Uitschakel­ver­mogen op 1 pool bij 400 VAC IEC60947-2
    2,50 kA
  • Nomi­naal afschakel­ver­mogen Icu bij 690 VAC IEC60947-2
    6 kA
  • Nomi­naal kort­sluit­afschakel­ver­mogen Ics bij 220 VAC volgens IEC60947-2
    65 kA
  • Nomi­naal kort­sluit­afschakel­ver­mogen Ics bij 230 VAC volgens IEC60947-2
    65 kA
  • Nomi­naal kort­sluit­afschakel­ver­mogen Ics bij 240 VAC volgens IEC60947-2
    65 kA
  • Nomi­naal kort­sluit­afschakel­ver­mogen Ics bij 380 VAC volgens IEC60947-2
    50 kA
  • Nomi­naal kort­sluit­afschakel­ver­mogen Ics bij 400 VAC volgens IEC60947-2
    50 kA
  • Nomi­naal kort­sluit­afschakel­ver­mogen Ics bij 415 VAC volgens IEC60947-2
    50 kA
  • Nomi­naal kort­sluit­afschakel­ver­mogen Ics bij 690 VAC volgens IEC60947-2
    6 kA
  • Nomi­nale stroom 10°C volgens IEC60947
    100 A
  • Nomi­nale stroom 15°C volgens IEC60947
    100 A
  • Nomi­nale stroom 20°C volgens IEC60947
    100 A
  • Nomi­nale stroom 25°C volgens IEC60947
    100 A
  • Nomi­nale stroom 30°C volgens IEC60947
    100 A
  • Nomi­nale stroom 35°C volgens IEC60947
    100 A
  • Nomi­nale stroom 40°C volgens IEC60947
    100 A
  • Nomi­nale stroom 45°C volgens IEC60947
    100 A
  • Nomi­nale stroom 50 °C volgens IEC60947
    100 A
  • Nomi­nale stroom 55°C volgens IEC60947
    100 A
  • Nomi­nale stroom 60°C volgens IEC60947
    100 A
  • Nomi­nale stroom 70°C volgens IEC60947
    100 A
  • Nomi­nale stroom 65°C volgens IEC60947
    100 A
Uitvoe­ring
  • Aantal polen
    3
  • Bedie­nings­ele­ment
    Schakel
  • Uitvoe­ring compo­nent
    Vaste inbouw
  • Positie N-aansluiting
    Zonder nul
Frequentie
  • Frequentie
    50 - 60 Hz
Installatie, montage
  • Aandraai­mo­ment
    12 - 12 NM
  • Monta­ge/aan­sluit­po­sitie
    Front
Span­ning
  • Nomi­nale stoot­houd­span­ning Uimp
    8000 V
  • Nomi­nale isola­tie­span­ning Ui
    800 V
  • Nomi­nale span­ning Ue
    220 - 690 V
Func­ties
  • Trip unit
    LSI
Vermogen
  • Vermo­gens­ver­lies bij nomi­nale stroom In
    7,20 W
  • Vermo­gens­ver­lies per pool bij In
    2,40 W
Levens­duur
  • Elektrische levens­duur in aantal cycli
    10000
  • Maximale aantal mecha­ni­sche schakelingen
    40000
Samen­stel­ling
  • Aantal hulp­con­tacten als wissel­con­tact
    0
  • Aantal hulp­con­tacten als verbreek­con­tact
    0
  • Aantal hulp­con­tacten als maak­con­tact
    0
Veilig­heid
  • Bescher­mings­graad IP
    IP4X
Gebruiks­voor­waarden
  • Bedrijf­s­tem­pe­ra­tuur
    -25 - 70 °C
  • Vervui­lings­graad volgens IEC60664/IEC60947-2
    3
Aansluiting
  • Aansluit­door­snede soepele ader
    35 - 150 mm²
  • Aansluit­door­snede massieve ader
    35 - 185 mm²
  • Type connec­tor/steker
    Klem
Deksel, deur
  • Vergren­del­baar
    Ja
Kabel
  • Materiaal kabel
    Koper, Aluminium
Afme­tingen
  • Hoogte
    165 mm
  • Breedte
    105 mm
  • Diepte
    97 mm
Bedie­ning en signa­le­ring
  • Motor­be­die­ning geïn­te­greerd
    Nee
Compa­ti­bi­li­teit
  • Geschikt voor DIN-rail
    Nee
  • Compa­tibel met aard­lek­ele­ment
    Nee
  • Geschikt voor verdeel­bord
    Ja
Voeding
  • Positie voeding
    Bidi­rec­ti­o­neel
