Vermogensautomaat h3+, P630 LSI 3P3D 250 A 70 kA, boutaansluiting HEW250JR
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Interfacekabels 2 producten beschikbaar
-
Shunt afschakeling 5 producten beschikbaar
-
Nulspanningsspoel 8 producten beschikbaar
-
Hulpcontactblok 5 producten beschikbaar
-
Vergrendelingfuncties 5 producten beschikbaar
-
Bekijk meer 43 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Nominale stroom250 A
-
Nominaal afschakelvermogen Icu bij 230 VAC IEC 60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 240 VAC IEC 60947-2100 kA
-
Nominaal afschakelvermogen Icu bij 400 VAC IEC 60947-270 kA
-
Nominaal afschakelvermogen Icu bij 415 VAC IEC 60947-270 kA
-
Uitschakelvermogen op 1 pool bij 230 VAC IEC 60947-210 kA
-
Uitschakelvermogen op 1 pool bij 400 VAC IEC 60947-210 kA
-
Nominaal afschakelvermogen Icu bij 690 VAC IEC60947-212 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 220 VAC volgens IEC 60947-2100 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC 60947-2100 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 240 VAC volgens IEC 60947-2100 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 380 VAC volgens IEC 60947-270 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 400 VAC volgens IEC 60947-270 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 415 VAC volgens IEC 60947-270 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 690 VAC volgens IEC 60947-212 kA
-
Nominale stroom 10°C volgens IEC60947250 A
-
Nominale stroom 15°C volgens IEC60947250 A
-
Nominale stroom 20°C volgens IEC 60947250 A
-
Nominale stroom 25°C volgens IEC 60947250 A
-
Nominale stroom 30°C volgens IEC 60947250 A
-
Nominale stroom 35°C volgens IEC 60947250 A
-
Nominale stroom 40°C volgens IEC 60947250 A
-
Nominale stroom 45°C volgens IEC60947250 A
-
Nominale stroom 50°C volgens IEC 60947250 A
-
Nominale stroom 55°C volgens IEC 60947250 A
-
Nominale stroom 60°C volgens IEC 60947250 A
-
Nominale stroom 70°C volgens IEC 60947250 A
-
Nominale stroom 65°C volgens IEC 60947250 A
-
Aantal polen3
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingZonder nul
-
Responstijd bij openen10 ms
-
Frequentie50 - 60 Hz
-
Aandraaimoment18 - 18 NM
-
Montage/aansluitpositieFront
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
-
Trip unitLSI
-
Vermogensverlies bij nominale stroom In36,80 W
-
Vermogensverlies per pool bij In12,30 W
-
Aantal hulpcontacten als wisselcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal hulpcontacten als maakcontact0
-
Beschermingsgraad IPIP4X
-
Bedrijfstemperatuur-25 - 70 °C
-
Vervuilingsgraad volgens IEC 60664/IEC 60947-23
-
Type connector/stekerKlem
-
Materiaal kabelKoper
-
Hoogte260 mm
-
Breedte140 mm
-
Diepte150 mm
-
Motorbediening geïntegreerdNee
-
Geschikt voor DIN-railNee
-
Compatibel met aardlekelementJa
-
Geschikt voor verdeelbordJa
-
Positie voedingBidirectioneel
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

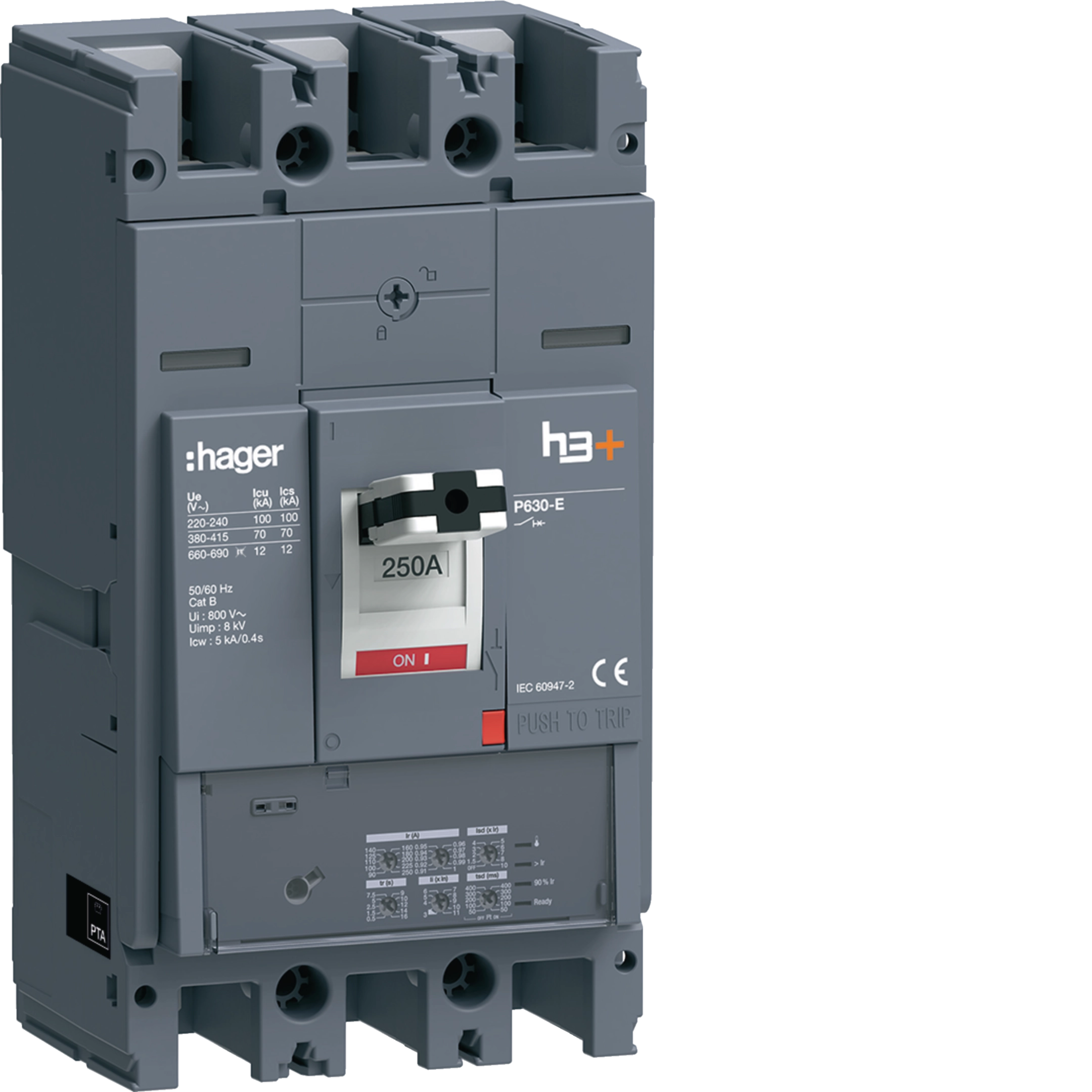

Afbeelding HEW250JR
-
