MCCB

Vermogensautomaat h3+, P250 LSI 3P3D 40 A 70 kA, boutaansluiting HET040JR

Name: HET040JR
Brand: Hager
SKU: HET040JR20
Price: 865 EUR

EAN-nummer

3250613176167

Verpakking

1 Stuk

Artikelgroep

872

Brutoprijs

€ 865,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

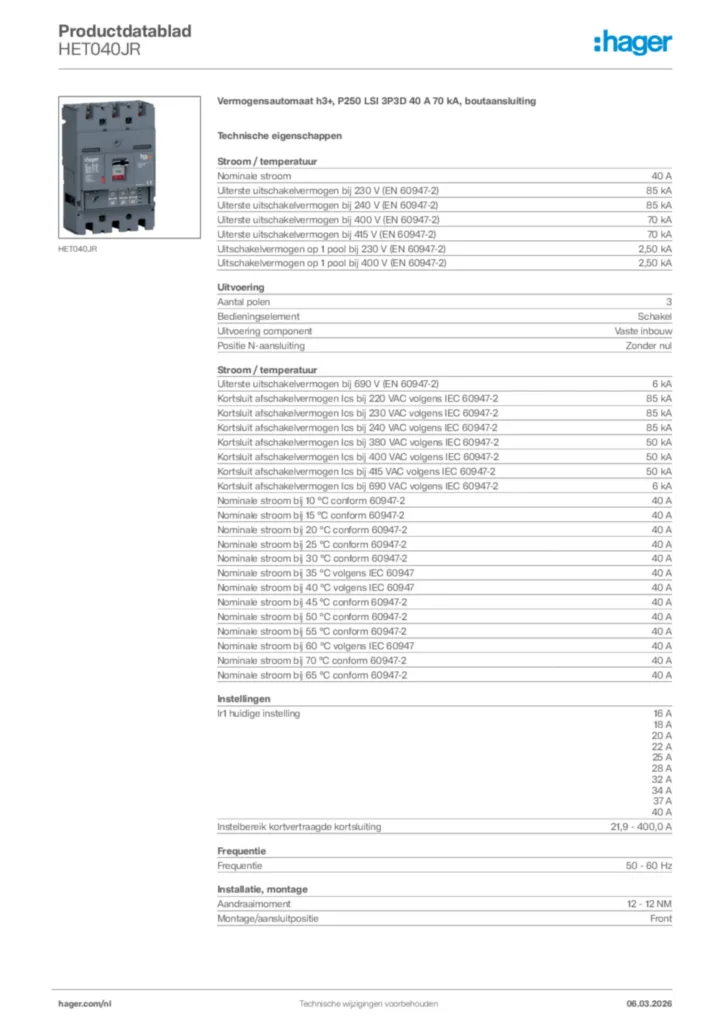

Download technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

Interfacekabels 2 producten beschikbaar
Shunt afschakeling 6 producten beschikbaar
Nulspanningsspoel 8 producten beschikbaar
Hulpcontactblok 5 producten beschikbaar
Vergrendelingfuncties 2 producten beschikbaar
Bekijk meer 45 andere producten beschikbaar

Technische eigenschappen

Nominale stroom

40 A
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)

85 kA
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)

85 kA
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)

70 kA
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)

70 kA
Uitschakelvermogen op 1 pool bij 230 V (EN 60947-2)

2,50 kA
Uitschakelvermogen op 1 pool bij 400 V (EN 60947-2)

2,50 kA
Uiterste uitschakelvermogen bij 690 V (EN 60947-2)

6 kA
Kortsluit afschakelvermogen Ics bij 220 VAC volgens IEC 60947-2

85 kA
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2

85 kA
Kortsluit afschakelvermogen Ics bij 240 VAC volgens IEC 60947-2

85 kA
Kortsluit afschakelvermogen Ics bij 380 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 415 V AC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 690 VAC volgens IEC 60947-2

6 kA
Nominale stroom bij 10 °C conform 60947-2

40 A
Nominale stroom bij 15 °C conform 60947-2

40 A
Nominale stroom bij 20 °C conform 60947-2

40 A
Nominale stroom bij 25 °C conform 60947-2

40 A
Nominale stroom bij 30 °C conform 60947-2

40 A
Nominale stroom bij 35 °C volgens IEC 60947

40 A
Nominale stroom bij 40 °C volgens IEC 60947

40 A
Nominale stroom bij 45 °C conform 60947-2

40 A
Nominale stroom bij 50 °C conform 60947-2

40 A
Nominale stroom bij 55 °C conform 60947-2

40 A
Nominale stroom bij 60 °C volgens IEC 60947

40 A
Nominale stroom bij 70 °C conform 60947-2

40 A
Nominale stroom bij 65 °C conform 60947-2

40 A

Aantal polen

3
Bedieningselement

Schakel
Uitvoering component

Vaste inbouw
Positie N-aansluiting

Zonder nul

Ir1 huidige instelling

16 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
Instelbereik kortvertraagde kortsluiting

21,9 - 400,0 A

Frequentie

50 - 60 Hz

Aandraaimoment

12 - 12 NM
Montage/aansluitpositie

Front

Nominale stoothoudspanning Uimp

8000 V
Nominale isolatiespanning Ui

800 V
Nominale spanning Ue

220 - 690 V

Trip unit

LSI

Vermogensverlies bij nominale stroom In

1,14 W
Vermogensverlies per pool bij In

0,38 W

Elektrische levensduur in aantal cycli

10000
Maximale aantal mechanische schakelingen

40000

Aantal hulpcontacten als wisselcontact

0
Aantal hulpcontacten als verbreekcontact

0
Aantal hulpcontacten als maakcontact

0

IP-beschermingsklasse (Ingress Protection)

IP4X

Bedrijfstemperatuur

-25 - 70 °C
Graad van vervuiling IEC 664

3

Aansluitdoorsnede soepele ader

35 - 150 mm²
Aansluitdoorsnede massieve ader

35 - 185 mm²
Type connector/steker

Klem

Vergrendelbaar

Ja

Materiaal kabel

Koper, Aluminium

Hoogte

165 mm
Breedte

105 mm
Diepte

97 mm

Motorbediening geïntegreerd

Nee

Geschikt voor DIN-rail

Nee
Compatibel met aardlekelement

Nee
Geschikt voor verdeelbord

Ja

Positie voeding

Bidirectioneel

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kortstondige beveiliging (std): gelijkstroom (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Directe beveiliging (lg): instellingscoëfficiënt

3, 4, 5, 6, 7, 8, 10, 12, 15
