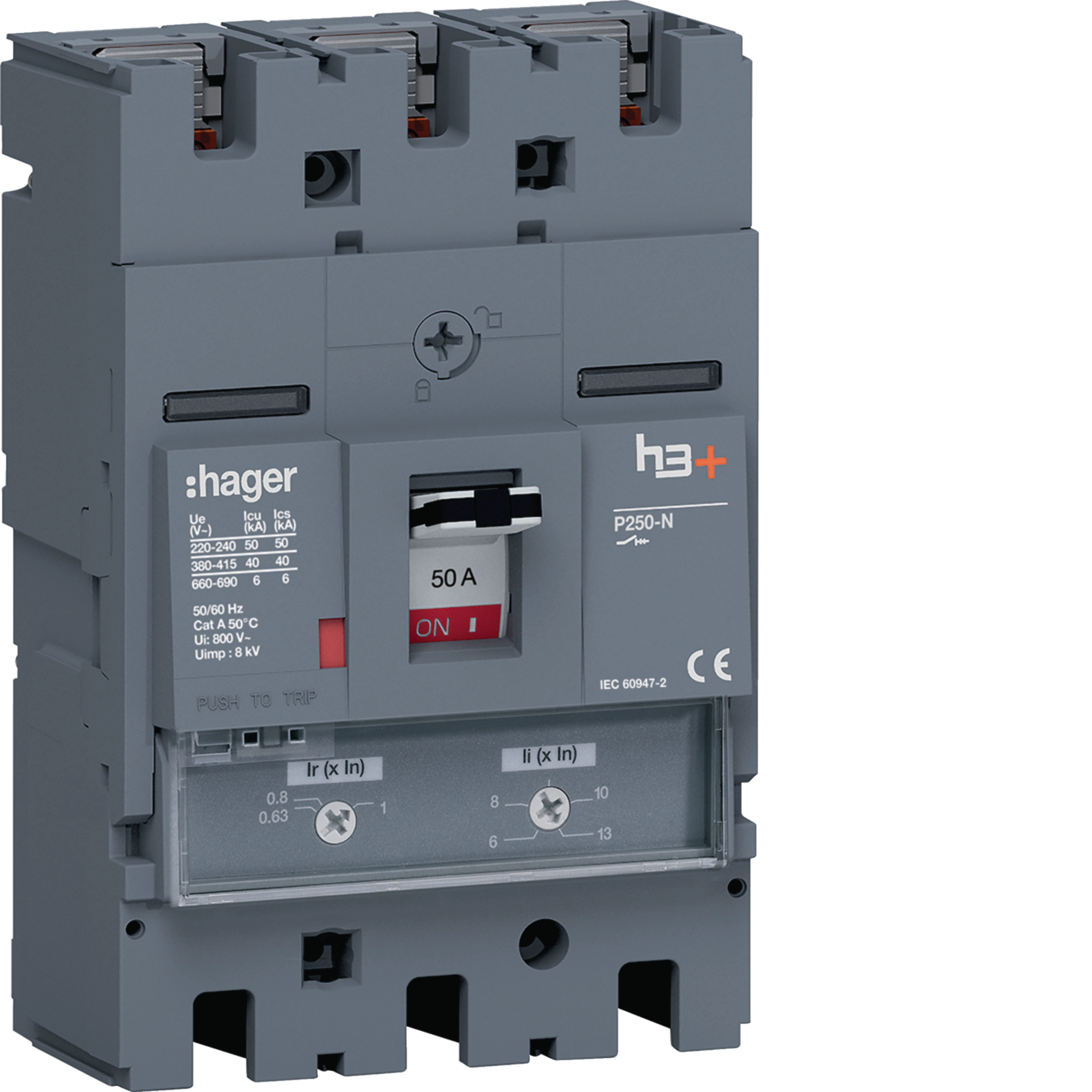

Vermogensautomaat h3+, P250 TM 3P3D 50 A 40 kA, boutaansluiting HNT050DR
EAN-nummer
3250613154790
Verpakking
1 Stuk
Artikelgroep
871
Brutoprijs
€ 470,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontactadapter 3 producten beschikbaar -
Motorbediening 18 producten beschikbaar -
Functies voor fasescheiding 1 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Positieschakelaars 1 producten beschikbaar -
Vergrendelingfuncties 2 producten beschikbaar
Maak jouw systeem compleet
-
HYC352H
Hulpcontact MCCB-zijde (2-draden), h3+ P160-P250-P630
€ 22,80 / Stuk* -
HYA035HKabelset 0, 75 mm² - 6 draden, h3+
€ 42,10 / Stuk* -
HYC353HHulpcontact MCCB-zijde (3-draden), h3+ P160-P250-P630
€ 22,80 / Stuk*
-
HXT044HMotorbediening h3+, P250 230-240 VAC zonder auto-reset
€ 680,00 / Stuk* -
HXT040HMotorbediening h3+, P250 24VDC met auto-reset
€ 760,00 / Stuk* -
HXT040HKMotorbediening h3+, P250 24VDC met auto-reset + slot
€ 825,00 / Stuk* -
HXT041HMotorbediening h3+, P250 100-110 V AC/DC met auto-reset
€ 680,00 / Stuk* -
HXT041HKMotorbediening h3+, P250 100-110 V AC/DC met auto-reset + slot
€ 745,00 / Stuk* -
HXT042HMotorbediening h3+, P250 230-240 VAC met auto-reset
€ 680,00 / Stuk* -
HXT042HKMotorbediening h3+, P250 230-240 VAC met auto-reset + slot
€ 745,00 / Stuk* -
HXT043HMotorbediening h3+, P250 24 VDC zonder auto-reset
€ 760,00 / Stuk* -
HXT043HKMotorbediening h3+, P250 24 VDC zonder auto-reset + slot
€ 825,00 / Stuk* -
HXT049H
Motorbediening h3+, P250 48 VDC zonder auto-reset
€ 760,00 / Stuk* -
HXT044HKMotorbediening h3+, P250 230-240 VAC zonder auto-reset + slot
€ 745,00 / Stuk* -
HXT045HMotorbediening h3+, P250 200-220 V AC/VDC met auto-reset
€ 845,00 / Stuk* -
HXT045HKMotorbediening h3+, P250 200-220 V AC/DC met auto-reset + slot
€ 915,00 / Stuk* -
HXT046HMotorbediening h3+, P250 100-110 V AC/DC zonder auto-reset
€ 680,00 / Stuk* -
HXT046HKMotorbediening h3+, P250 100-110 V AC/DC zonder auto-reset + slot
€ 745,00 / Stuk* -
HXT047HMotorbediening h3+, P250 200-220 V AC/DC zonder auto-reset
€ 845,00 / Stuk* -
HXT047HKMotorbediening h3+, P250 200-220 V AC/DC zonder auto-reset + slot
€ 915,00 / Stuk* -
HXT048HMotorbediening h3+, P250 48 VDC met auto-reset
€ 760,00 / Stuk*
-
HYT019H
Fasescheidingswand h3+, P250 3P/4P
€ 8,95 / Stuk*
-
HYS256H
Veiligheidstrip, h3+ P160-P250
€ 61,90 / Stuk*
-
HYC255H
Positieschakelaar uittrekbare systeem h3+, P250
€ 94,50 / Stuk*
-
HXA039H
Hangslotset voor draaibediening, h3+ P160-P250-P630
€ 8,80 / Stuk* -
HXT165HVergrendelingsverbindingset mechanisch, h3+ P250 3P
€ 35,20 / Stuk*
-
HXT031HDraaibediening voor bediening op deur, h3+ P250
€ 148,00 / Stuk*
-
HXT030HDraaibediening direct, h3+ P250
€ 62,00 / Stuk*
-
HXA013HNulspanningspoel (UVR) h3+, P160-P250-P630 100-120 VAC
€ 105,00 / Stuk* -
HXA051HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 24 VDC
€ 160,00 / Stuk* -
HXA015HNulspanningspoel (UVR) h3+, P160-P250-P630 380-450 VAC
€ 105,00 / Stuk* -
HXA014HNulspanningspoel (UVR) h3+, P160-P250-P630 200-240 VAC
€ 105,00 / Stuk* -
HXA055HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 380-450 VAC
€ 160,00 / Stuk* -
HXA054HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 220-240 VAC
€ 160,00 / Stuk* -
HXA011HNulspanningspoel (UVR) h3+, P160-P250-P630 24 VDC
€ 105,00 / Stuk* -
HXA053HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 110-120 VAC
€ 198,00 / Stuk*
-
HYT328HL-achteraansluitklem voor plug-in, h3+ P250 1P
€ 22,10 / Stuk* -
HYT065HExterne kabelklem, Cu/Al 6x 6-35 mm², h3+ P250 3P
€ 268,00 / Stuk* -
HYT007HExterne kabelklem, Cu/Al 2x 35-120 mm², h3+ P250 3P
€ 242,00 / Stuk* -
HYT005HExterne kabelklem, Cu/Al 1x 50-185 mm², h3+ P250 3P
€ 145,00 / Stuk* -
HYT001HKabelklem, Cu/Al 1x 10-150 mm², h3+ P250 3P
€ 30,00 / Stuk* -
HYB011HVerspreidingsset h3+, P250 3P
€ 54,60 / Stuk* -
HYB031HAchteraansluiting h3+ P250 3P
€ 49,30 / Stuk*
-
HXA003HUitschakelspoel (SHT) h3+, P160-P250-P630 100-120 VAC
€ 87,10 / Stuk* -
HXA005HUitschakelspoel (SHT) h3+, P160-P250-P630 380-450 VAC
€ 87,10 / Stuk* -
HXA002HUitschakelspoel (SHT) h3+, P160-P250-P630 48 VDC
€ 87,10 / Stuk* -
HXA001HUitschakelspoel (SHT) h3+, P160-P250-P630 24 VDC
€ 87,10 / Stuk* -
HXA004HUitschakelspoel (SHT) h3+, P160-P250-P630 220-240 VAC
€ 87,10 / Stuk* -
HYT257HVeiligheidstrip voor Unimes, h3+ P250
€ 39,10 / Stuk*
-
HYC250HHulpcontactaansluiting basiszijde, h3+ P160-P250-P630
€ 22,80 / Stuk* -
HXA026HAL triphulpcontact h3+, 1NO+1NC 125 VAC
€ 70,60 / Stuk* -
HXA021HAX positie hulpcontact h3+, 1NO+1NC 230 VAC
€ 56,10 / Stuk* -
HXA024HAL triphulpcontact h3+, 1NO+1NC 250 VAC
€ 73,20 / Stuk* -
HXA025HAX positie hulpcontact h3+, 1NO+1NC 125 VAC
€ 73,20 / Stuk*
-
HYT052HAardeplaat voor verspreidingsset h3+, P250 3P
€ 49,10 / Stuk* -
HYT050HAardeplaat voor rechte aansluitset h3+, P250 3P
€ 49,10 / Stuk* -
HYT025HKlemafscherming voor achter- en plug-in-aansluitingen, h3+ P250 3P
€ 54,60 / Stuk* -
HYT023HKlemafscherming voor verspreidingsset, h3+ P250 3P
€ 54,60 / Stuk* -
HYT021HKlemafscherming voor rechte aansluitset, h3+ P250 3P
€ 54,60 / Stuk*
-
HYT332HUittrekbare vermogensschakelaaradapter met veiligheidstrip h3+, P250 3P
€ 422,00 / Stuk* -
HYT330HBasis voor uittrekbare vermogensschakelaar, h3+ P250 3P
€ 184,00 / Stuk* -
HYT300HPlug-in vermogenschakelaar conversieset, h3+ P250 3P
€ 104,00 / Stuk* -
HYT200HPlug-in basis, h3+ P250 3P
€ 235,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom50 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)40 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)50 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-250 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-240 kA
-
Nominale stroom bij 10 °C conform 60947-263,10 A
-
Nominale stroom bij 15 °C conform 60947-261,60 A
-
Nominale stroom bij 20 °C conform 60947-260,10 A
-
Nominale stroom bij 25 °C conform 60947-258,50 A
-
Nominale stroom bij 30 °C conform 60947-256,90 A
-
Nominale stroom bij 35 °C volgens IEC 6094755,30 A
-
Nominale stroom bij 40 °C volgens IEC 6094753,60 A
-
Nominale stroom bij 45 °C conform 60947-251,80 A
-
Nominale stroom bij 50 °C conform 60947-250 A
-
Nominale stroom bij 55 °C conform 60947-248,10 A
-
Nominale stroom bij 60 °C volgens IEC 6094746,20 A
-
Nominale stroom bij 65 °C conform 60947-244,10 A
-
Nominale stroom bij 70 °C conform 60947-242 A
Uitvoering
-
Aantal polen3
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingZonder nul
Frequentie
-
Frequentie50 - 60 Hz
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitTM A/A
Vermogen
-
Totaal vermogensverlies onder IN15 W
Levensduur
-
Elektrische levensduur in aantal cycli10000
-
Maximale aantal mechanische schakelingen40000
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Aansluiting
-
Aansluitdoorsnede soepele ader35 - 150 mm²
-
Aansluitdoorsnede massieve ader35 - 185 mm²
Deksel, deur
-
VergrendelbaarJa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Materiaal kabelKoper, Aluminium
Compatibiliteit
-
Compatibel met aardlekelementNee
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
Afmetingen
-
Hoogte165 mm
-
Breedte105 mm
-
Diepte97 mm
-
Afgaand railsysteem: breedte, hoogte, diameter schroef (max.)4 mm, 8,5 mm, 25 mm
-
Upstream railsysteem: breedte, hoogte, diameter schroef (max.)4 mm, 8,5 mm, 25 mm
Elektrische beveiliging
-
Directe beveiliging (lg): instellingscoëfficiënt6, 8, 10, 13
Installatie, montage
-
Montage/aansluitpositieFront
-
Aandraaimoment12 - 12 NM
-
Aandraaimoment aansluitklem onder12 - 12 NM
-
Aandraaimoment aansluitklem boven12 - 12 NM
