Quadro da parete H960 L685 P260 RAL9010 quadro 5 FM203
Quadro monoblocco da parete quadro 5, grado di protezione IP55, altezza 960 mm, larghezza 685 mm e profondità 260 mm. Caratterizzato da una corrente nominale di impiego In 630 A, corrente di corto circuito 35 kA, una tensione nominale di impiego e di isolamento di 690 V. Il Quadro è costruito con lamiera d'acciaio, colore RAL 9010. Conforme alle norme CEI EN 62208 e CEI EN 61439-1/2.
EAN
3250612632039
Marca
Hager
Confezione
1 pezzo
Prezzo
630,56 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Guida DIN 3 accessori disponibili -
Portadocumenti 2 accessori disponibili -
Dado a gabbia 1 accessori disponibili -
Pannelli sfinestrati / Kit per MCB / MCCB 27 accessori disponibili -
Cerniera per sistemi di distribuzione 1 accessori disponibili -
Riscaldamento per armadio 5 accessori disponibili
Completa il tuo sistema
-
A099C
Profilato a C 2 metri per strutture a telaio H15 L25 mm
43,24 € / pezzo* -
A099BProfilato 2 metri DIN simmetrico forato H15 L25 mm
28,04 € / pezzo* -
UC951Guida DIN regolabile e inclinabile L500 quadro 4 / quadro 5
62,47 € / pezzo*
-
FZ794
kit 10 buste portaschemi adesive formato A4
6,54 € / pezzo* -
FZ795DTasca portaschemi adesive formato A2 RAL7035
62,34 € / pezzo*
-
UC990
Dado ad alette M6 per foro 9x14 mm
1,98 € / pezzo*
-
UC005Kit interruttore di manovra HA400/630 H600 L600 quadro 4 / quadro 5
191,60 € / pezzo* -
UC127HKit per 1 scatolato x250 differenziali orizzontale H200 L600 quadro 4 / quadro 5
146,30 € / pezzo* -
UC163PKit per 2 scatolati P160 verticali H300 L600 quadro 4 / quadro 5
94,89 € / pezzo* -
UC163PIKit per 2 scatolati P160 interbloccati verticali H300 L600 quadro 4 / quadro 5
94,89 € / pezzo* -
UC262PRKit per 1 scatolato P250 differenziale orizzontale H200 L600 quadro 4 / quadro 5
146,29 € / pezzo* -
UC263PKit per 2 scatolati P250 verticali H300 L600 quadro 4 / quadro 5
180,53 € / pezzo* -
UC263PI
Kit per 2 scatolati P250 interbloccati verticali H300 L600 quadro 4 / quadro 5
180,53 € / pezzo* -
UC263PMKit per 2 scatolati P250 motorizzati verticali H300 L600 quadro 4 / quadro 5
198,61 € / pezzo* -
UC264PR
Kit per 2 scatolati P250 differenziali verticali H400 L600 quadro 4 / quadro 5
186,18 € / pezzo* -
UC001Kit interruttore di manovra HA125/160 H600 L600 quadro 4 / quadro 5
119,33 € / pezzo* -
UC003Kit interruttore di manovra HA125/160 H300 L600 quadro 4 / quadro 5
191,60 € / pezzo* -
UC466XR
Kit per 2 scatolati x630 differenziali verticali H600 L600 quadro 4 / quadro 5
207,45 € / pezzo* -
UC201Kit per apparecchi modulari 24 moduli H150 L600 quadro 4 / quadro 5
83,16 € / pezzo* -
UC205Kit per apparecchi modulari 24 moduli H200 L600 quadro 4 / quadro 5
88,07 € / pezzo* -
UC321HMKit per 2 scatolati x250 motorizzati verticali H300 L600 quadro 4 / quadro 5
198,63 € / pezzo* -
UC463PR
Kit per 1 scatolato P630 differenziale orizzontale H300 L600 quadro 4 / quadro 5
152,77 € / pezzo* -
UC463XR
Kit per 1 scatolato x630 differenziale orizzontale H300 L600 quadro 4 / quadro 5
152,77 € / pezzo* -
UC464P
Kit per 2 scatolati P630 verticali H400 L600 quadro 4 / quadro 5
191,59 € / pezzo* -
UC464PM
Kit per 2 scatolati P630 motorizzati verticali H400 L600 quadro 4 / quadro 5
210,71 € / pezzo* -
UC464X
Kit per 2 scatolati x630 verticali H400 L600 quadro 4 / quadro 5
191,59 € / pezzo*
-
FL252Z
Resistenza anticondensa 15W 230Vca-Vcc
219,24 € / pezzo* -
FL253ZResistenza anticondensa 30W 230Vca-Vcc
255,74 € / pezzo* -
FL254ZResistenza anticondensa 45W 230Vca-Vcc
311,73 € / pezzo* -
FL255ZResistenza anticondensa 80W 230Vca-Vcc
324,97 € / pezzo* -
FL256ZResistenza anticondensa 150W 230Vca-Vcc
487,53 € / pezzo*
-
FZ450Serratura inserto triangolare 7 mm quadro 4 / quadro 5
118,25 € / pezzo* -
FZ449Serratura inserto doppia aletta 3 mm quadro 4 / quadro 5
126,69 € / pezzo* -
FZ680Maniglia rotativa piombabile quadro 5
81,35 € / pezzo*
-
UM30A5Barra in rame forata e filettata M6 sezione 30x10 L880
308,98 € / pezzo* -
UM30A4Barra in rame forata e filettata M6 sezione 30x10 L430
151,58 € / pezzo* -
UM30A3Barra in rame forata e filettata M6 sezione 30x5 L280
55,60 € / pezzo* -
UM30A2Barra in rame forata e filettata M6 sezione 30x5 L880
155,57 € / pezzo* -
UM30A1Barra in rame forata e filettata M6 sezione 30x5 L430
98,52 € / pezzo* -
UC832Barra in rame forata e filettata M6 sezione 20x5 L1000
104,22 € / pezzo* -
UT87JBarra in rame forata M10 sezione 50x5 L1000
260,46 € / pezzo*
-
UC912Canalina orizzontale con coperchio 30x80 L500
10,37 € / pezzo*
-
FM635Kit di accoppiamento orizzontale per quadro 5
21,97 € / pezzo* -
FM630Kit di accoppiamento verticale per quadro 5
21,97 € / pezzo* -
FM640Coppia staffe di fissaggio a parete per quadro 5
16,90 € / pezzo* -
UC992Kit di due distanziali metallici M6 L80 per guida DIN
6,42 € / pezzo* -
UC856EKit di 25 viti maschianti M6
15,15 € / pezzo*
-
FM403Coppia di fianchi H960 P260 RAL9010 quadro 5
150,64 € / pezzo* -
FM482Pannello di fondo H150 L500 quadro 4 / quadro 5
48,57 € / pezzo* -
FM483
Pannello di fondo H200 L500 quadro 4 / quadro 5
55,87 € / pezzo* -
FM484
Pannello di fondo H300 L500 quadro 4 / quadro 5
64,39 € / pezzo* -
FM485Pannello di fondo H450 L500 quadro 4 / quadro 5
70,37 € / pezzo* -
FM486
Pannello di fondo H600 L500 quadro 4 / quadro 5
98,08 € / pezzo*
-
UC239Pannello frontale cieco H100 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
34,67 € / pezzo* -
UC236Pannello frontale cieco H600 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
81,29 € / pezzo* -
UC235Pannello frontale cieco H400 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
66,11 € / pezzo* -
UC234Pannello frontale cieco H300 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
54,20 € / pezzo* -
UC233Pannello frontale cieco H200 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
42,30 € / pezzo* -
UC232Pannello frontale cieco H150 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
38,77 € / pezzo* -
UC231Pannello frontale cieco H50 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
27,65 € / pezzo* -
UC237Pannello frontale cieco H800 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
101,28 € / pezzo*
-
FL258ZTermostato per resistenza anticondensa 1nc 10A
113,08 € / pezzo*
-
KZ075Connettore per Auxiclic sezione 10mmq 63A colore nero L500
9,38 € / pezzo* -
KZ074Connettore per Auxiclic sezione 10mmq 63A colore blu L500
9,38 € / pezzo* -
KZ052Connettore per Auxiclic sezione 6mmq 40A colore nero L500
7,68 € / pezzo* -
KZ051Connettore per Auxiclic sezione 6mmq 40A colore blu L500
7,68 € / pezzo* -
KZ007Connettore ad incastro per Auxiclic per cavo sezione 6mmq
4,84 € / pezzo* -
KZ005Connettore per Auxiclic sezione 10mmq 63A colore nero L120
5,70 € / pezzo* -
KZ004Connettore per Auxiclic sezione 10mmq 63A colore blu L120
5,70 € / pezzo* -
KZ002Connettore per Auxiclic sezione 6mmq 40A colore nero L120
5,07 € / pezzo* -
KZ001Connettore per Auxiclic sezione 6mmq 40A colore blu L120
5,07 € / pezzo*
-
FL236ZFiltro di ricambio per ventilatori e griglie FL216Z e FL226Z
42,65 € / pezzo* -
FL234ZFiltro di ricambio per ventilatori e griglie FL214Z e FL224Z
31,50 € / pezzo* -
FL230ZFiltro di ricambio per ventilatori e griglie FL210Z e FL220Z
9,87 € / pezzo* -
FL226ZGriglia di ventilazione con filtro H325 L325 P28
269,08 € / pezzo* -
FL224ZGriglia di ventilazione con filtro H250 L250 P31
219,24 € / pezzo* -
FL220ZGriglia di ventilazione con filtro H150 L150 P28
74,62 € / pezzo*
-
A099DDado scorrevole M6 per profilato A099C
2,71 € / pezzo*
-
FM543Porta in vetro H960 L685 RAL9010 quadro 5
428,79 € / pezzo* -
FM533Porta cieca H960 L685 RAL9010 quadro 5
219,20 € / pezzo*
-
FM450Zoccolo per quadro H150 L685 P260 RAL7042 quadro 5
302,14 € / pezzo*
-
FM653Coppia di golfari di sollevamento quadro 5 / FK
69,54 € / pezzo*
-
FN951Guarnizione adesiva 10x8 mm L10 m
81,76 € / pezzo*
Proprietà tecniche
Serie
-
Altezza960 mm
-
Larghezza700 mm
-
Profondità260 mm
-
Spessore dei fianchi2 mm
Protezione
-
Classe di protezione dall'ingresso (IP)IP55
-
Classe protezioneIsolamento classe I
-
Tipo di bloccaggioCon serratura
-
Resistenza agli urti IKIK10
Equipaggiamento
-
Numero di sezioni in larghezza2
-
Numero di aperture della flangia2
-
Numero di file6
Installazione, montaggio
-
Montaggio suZoccolo
-
Adatto per l'uso esternoNo
Materiali
-
ColoreBianco puro
-
Codice RAL9010
-
TrattamentoVerniciato a polvere
-
MaterialeAcciaio
Porta / coperchio
-
Porta/frontale trasparenteNo
Corrente
-
Corrente nominale630 A
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

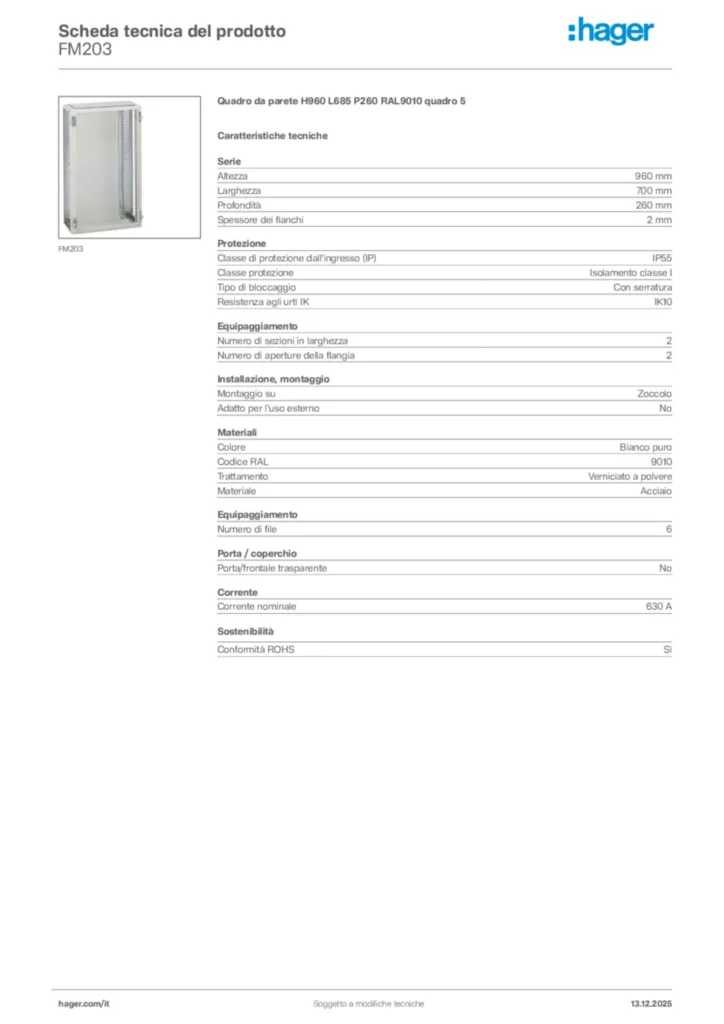

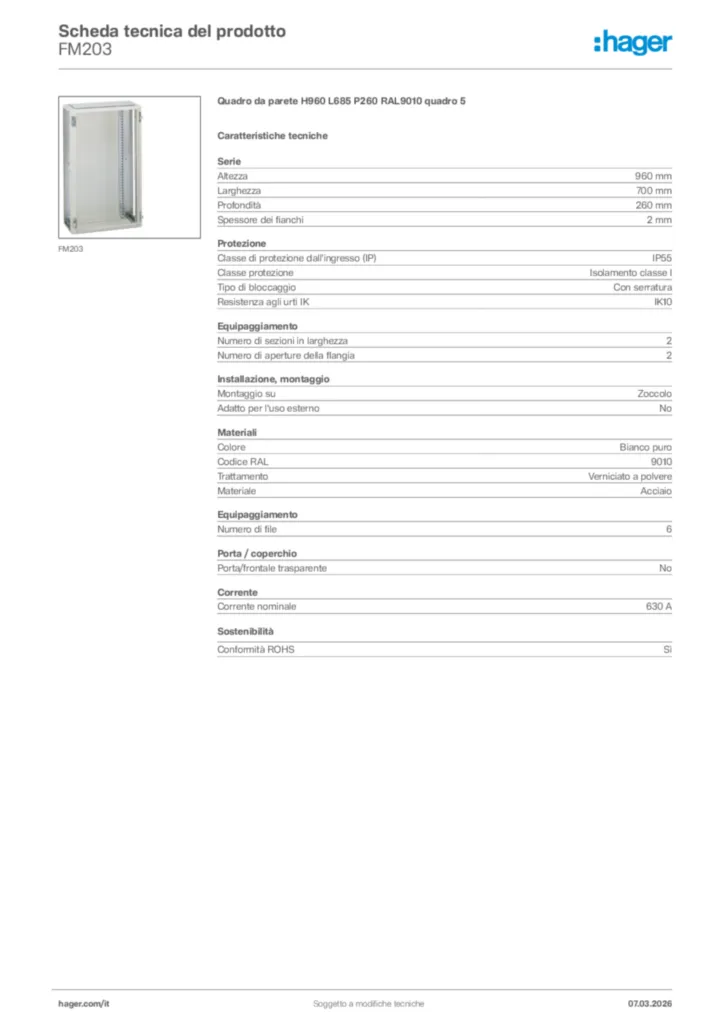

Product datasheet
Hager Scheda tecnica del prodotto FM203
Quadro da parete H960 L685 P260 RAL9010 quadro 5
PDF -
Manuale di istruzioni
Manuale di istruzioni fr-FR, es-ES, pt-PT, el-GR 2023-11-09
PDF5,63 MB -
Manuale
Manuale it-IT 2023-12-06
PDF2,46 MB -
Informazioni sui prodotti
Voce di capitolato quadro 5 quadri di distribuzione
Informazioni sui prodotti it-IT 2025-01-30
PDF422,63 kB -
Dichiarazione di conformità
Declaration
Dichiarazione di conformità International 2023-03-23
PDF284,72 kB
Declaration
Dichiarazione di conformità International 2022-10-25
PDF306,93 kB
Declaration
Dichiarazione di conformità International 2023-03-23
PDF275,65 kB
EU-Konformitätserklärung ZAS132DFM2
Dichiarazione di conformità International 2022-10-25
PDF318,13 kB
