Sockelschrank, universZ, 500x800x205mm, SchutzklasseII, IP44, 108 Platzeinheiten ZB013S
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Rangierkanal 2 Produkte verfügbar
-
Leergehäuse 1 Produkte verfügbar
-
Anschlussschrank 9 Produkte verfügbar
-
Quick-Connect Klemme 1 Produkte verfügbar
-
Einführungsflansch für Gehäuse 9 Produkte verfügbar
-
Mehr sehen 170 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Höhe500 mm
-
Breite800 mm
-
Tiefe205 mm
-
Anzahl Felder3
-
Anzahl Reihen9
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
Anzahl der Schlösser1
-
FarbeReinweiß
-
RAL Nummer9010
-
MontageartAufputz
-
Montage aufUnterputz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

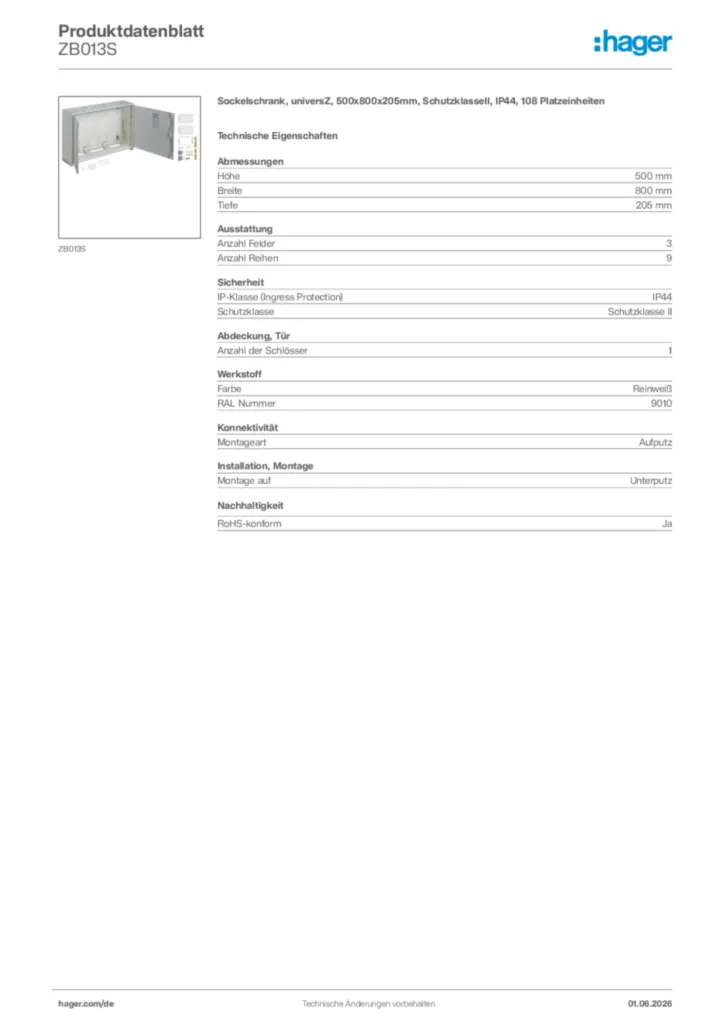

Produktbild ZB013S
-
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB -
Montageanleitung
MA uni. - f. FZ426L, FZ426R
Verschlussplatte univers
PDF311,73 kBMontageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632,98 kBMontageanleitung für FZ226, ZB011ES - Schränke, Zubehör (Stand: 11.2009)
Montageanleitung International 2009-12-02
PDF122,72 kBMontageanleitung für FZ821N, ZB011ES - Leerschrank, universZ, Zubehör (Stand: 09.2013)
Montageanleitung International 2013-11-18
PDF783,27 kBMontageanleitung für FZxx, P8xx, ZBxx - Schränke, Zubehör (Stand: 09.2013)
FZ598N, FZ598W - Türschild mit Klappgriff, für Schrank IP44
PDF283,79 kBMontageanleitung für FZxx, ZBxx - Schränke, Türen, Zubehör (Stand: 09.2013)
FZ83xN, FZ84xN - Schubstangen
PDF2,01 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MBHager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MBHager Tipp 46
Messkonzepte: Anlagen im Neubau (23DE0035)
PDF6,68 MB -
Technische Beilage (single-product)
Technischer Anhang - Verteilerschränke
Stand: 01.04.2022
PDF11,85 MBTechnischer Anhang - Zählerschränke
Stand: 01.04.2022
PDF3,04 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URLPlanungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URLZählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-03-30
PDF530,77 kBDeclaration
Konformitätserklärung International 2023-04-25
PDF691,27 kBDeclaration
Konformitätserklärung International 2023-04-25
PDF724,19 kB
Ausschreibungstext
Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43 870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470/1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).
Höhe: 500 mm
Breite: 800 mm
Tiefe: 205 mm
Anzahl Felder: 3
Anzahl Reihen: 9
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Anzahl der Schlösser: 1
Farbe: Reinweiß
RAL Nummer: 9010
Montageart: Aufputz
Montage auf: Unterputz
Fabrikat : Hager oder gleichwertig
Artikel : ZB013S
gewähltes Fabrikat/Typ: '___________/___________'
