Personskyddsbrytare
RCBO
Skyddar mot onödiga strömavbrott
Skydda felkällor där det kan komma in fukt
Installera personskyddsbrytare
Allt fler väljer att installera personskyddsbrytare i elanläggningen. Den här normkomponenten skapar mer driftsäkra system till en liten merkostnad. Personskyddsbrytarna finns i 2-, 3 x 1- eller 4-poligt utförande, från 6 till 40 ampere. Det innebär att man kan skydda allt från kyl och frys, ytterbelysning, luftvärmepump, tvättstuga till laddboxar. Fördelen är att vid ett fel på någon produkt så påverkas bara den kretsen.
Därför ska du installera en personskyddsbrytare
åt dina kunder
Rekommenderade grupper att säkra
Kyl och frys
Utan ström till kyl eller frys under längre tid kan vatten rinna ut och orsaka onödiga skador. Installera personskyddsbrytare för att skydda när jordfel slår ut elen i din bostad.
Ytterbelysning och bubbelpool
Rekommendationen är att skydda felkällor där det kan komma in fukt såsom uttag utomhus och pooler. Personskyddsbrytare motverkar att jordfel slår ut all el i bostaden.
Badrum
Fukt är naturligt i badrum men det kan skapa jordfel. Med en person-skyddsbrytare kan du motverka att eventuellt jordfel slår ut elen i resten av din bostad.
Laddboxen
Laddboxen är ofta placerad utomhus och ska förses med jordfelsbrytare. I de fall då jordfelsbrytare inte är integrerad i laddboxen är en personskyddsbrytare en kompakt och enkel lösning.
Normprodukter för sol- och laddinstallationer
Vi har samlat vår säkerhetsprodukter, däribland personskyddsbytare, som passar sol- och laddinstallationer på en plats. Normprodukterna är enkla att installera och väldigt funktionella. De passar både i bostäder och kommersiella fastigheter.
Personskyddsbrytarna finns även med QuickConnect
QuickConnect snabbanslutningsteknik
Snabb: Gör installationer upp till 50 % snabbare
Säker: Säker anslutning som inte behöver efterdras
Praktisk: Montering av fasskenan sist
Så väljer du rätt personskyddsbrytare för din installation

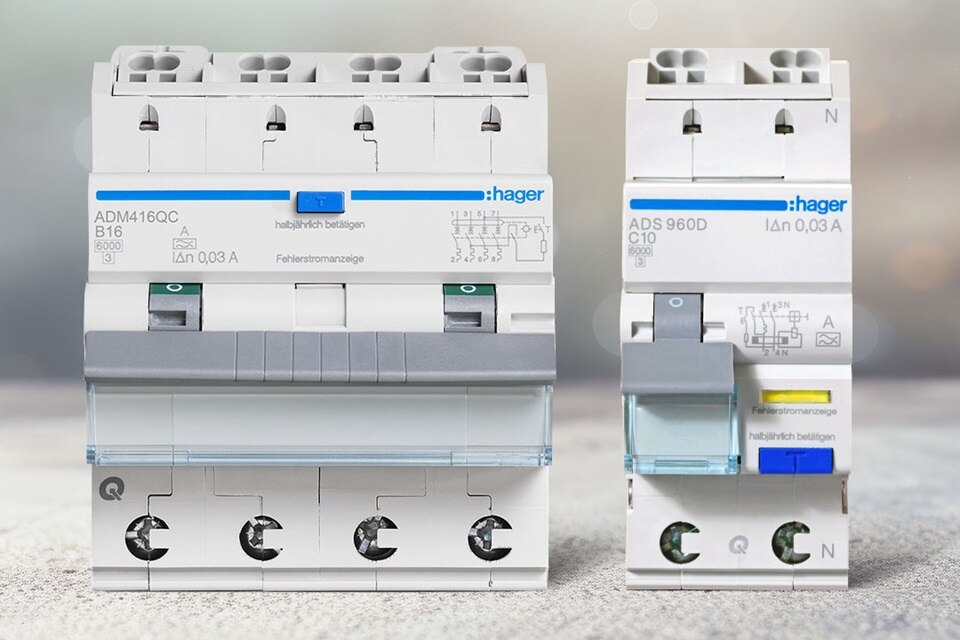

2-polig
Ett optimalt skydd som kombinerar dvärg- och jordfelsbrytare. En kompakt lösning på två moduler för enfaskretsar. Skulle den lösa ut för felström så indikerar den gult i fronten. Personskyddsbrytare är av typ A för AC- och pulserande DC-felströmmar. Välj mellan B- eller C-karakteristik och 30 mA för personskydd. Lämplig för kretsar som: kyl och frys, uttag utomhus, ytterbelysning och badrum.
4-polig
Den 4-poliga personskyddsbrytaren är ett jordfelsskydd med inbyggt överströmsskydd och kortslutningsström som även finns i en minibrytare. Du kan välja att lägga nollan till höger eller vänster. Välj mellan B- eller C-karakteristik och 30 eller 300 mA med brytförmåga 6 eller 10 kA. Finns med skruv eller snabbanslutning. Lämplig för kretsar så som: laddboxar, solceller, pooler och kraftuttag.
3x1-polig
Kombinationen för skydd mot jordfelsströmmar och överströmmar är en teknisk lösning för fördelningar och mindre centraler där selektivitet vill uppnås. Den ansluter tre enpoliga brytare för tre 230 V AC-kretsar med en jordfelsbrytare som säkrar alla tre kretsar samtidigt. Detta ger en tydlighet och högre tillgänglighet i anläggningen. QuickConnect och den tydliga tilldelningen av neutralledaren förenklar inkopplingen av ledningar i centralen. Lämplig för exempelvis tvättstugor.
Jämför personskyddsbrytare: funktioner och skillnader
Se snabbt vad som skiljer lösningarna. Jämför funktioner, brytförmåga och användningsområden för att välja rätt personskyddsbrytare för din installation.
|
|
|
|
|
| Antal poler | 1 fas + N | 3-fas + N (L1, L2, L3, N) | 3-fas + N |
|
Typ av last |
1-fas | 3-fas | 1-fas (3 grupper) |
| Bryter alla poler samtidigt vid överlast | Ja (fas + N) | Ja | Nej = de bryts individuellt |
| Bryter alla poler vid kortslutning | Ja (fas + N) | Ja | Nej = de bryts individuellt |
| Bryter alla poler vid jordfel | Ja | Ja | Ja |
| Lämplig för 3-fas-belastning | Nej | Ja | Nej |
| Vanlig användning | Apparater som man vill skydda separat, ex kyl/frys, ytterbelysning, uttag utomhus |
Apparater som kräver 3-fasmatning, ex laddboxar | Platsbesparande, ex tvättstuga |
Dags att motionera personskyddsbrytaren?
Personskyddsbrytaren är försedda med en testknapp. Ett tryck på knappen kontrollerar den elektromekaniska funktionen. Kontrollen bör göras minst två gånger per år. Ogynnsamma driftförhållanden, med till exempel damm, temperatur eller fukt, kan innebära tätare kontroller. En bra påminnelse är att göra det när man går från vinter- till sommartid och tvärtom.
Tips och trix
I vår produktutveckling gör vårt yttersta för att säkerställa vårt rykte som tillverkare. Här är några av finesserna som gör vår personskyddsbrytare säkra och enkla att jobba med.
2-polig: Testknapp
En tydlig indikering vid felströmsutlösning i separat indikeringsfönster, säker funktionstest av jordfelsfunktionen med inbyggd testknapp.
4-polig: Felströmsutlösning
En tydlig indikering vid felströmsutlösning i separat indikeringsfönster i vippan. Säker funktionstest av jordfelsfunktionen med inbyggd testknapp.
3x1-polig+N: Felströmsutlösning
En tydlig indikering vid felströmsutlösning på separat vippa. Säker funktionstest av jordfelsfunktionen med inbyggd testknapp.
Enkelt att ändra
Enkel borttagning av personskyddsbrytaren från DIN- och fasskena.
Enkelt och säkert med lås
MZN175 som låser apparaten, förhindrar att obehöriga kan slå på Hagers personskyddsbrytare.

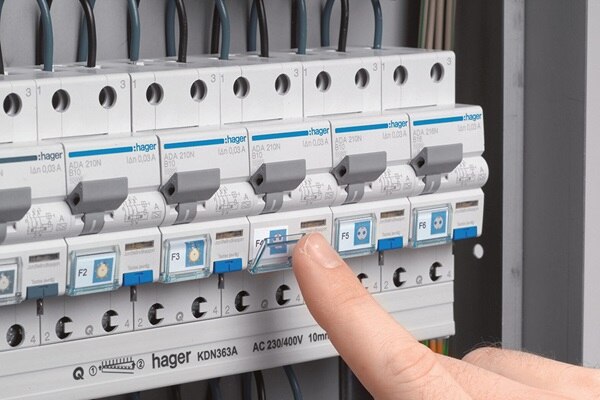

Märkfält på fronten
Separat märkfält för tydlig märkning på fronten av personskyddsbrytaren.
Testa appen Hager Ready för tydlig märkning av din central
FAQ
Våra vanligaste frågor och svar om personskyddsbrytare
-
Vad är en personskyddsbrytare?
En personskyddsbrytare kombinerar en jordfelsbrytare och en minibrytare i samma enhet. Den skyddar både människor och elanläggningen mot felströmmar, överlast och kortslutning.
-
Vad är skillnaden mellan en jordfelsbrytare och en personskyddsbrytare?
En jordfelsbrytare skyddar mot jordfel. En personskyddsbrytare har även ett inbyggt skydd mot överlast och kortslutning. Två skyddsfunktioner kombineras alltså i samma produkt.
-
Hur fungerar en personskyddsbrytare?
Personskyddsbrytaren övervakar hela tiden strömmen i kretsen. Vid jordfel, överlast eller kortslutning bryter den automatiskt strömmen för att minska risken för personskador och skador på installationen.
-
När ska man välja en personskyddsbrytare?
En personskyddsbrytare är ett vanligt val när en enskild grupp eller krets behöver både personskydd och överströmsskydd i en kompakt lösning.
-
Är personskyddsbrytare ett krav i en elcentral?
Det finns normalt inget generellt krav på just personskyddsbrytare. Kraven på skydd i elanläggningar styrs av gällande elinstallationsregler, och många installationer kräver skydd mot både jordfel och överström. Vilken lösning som är lämplig beror på installationens utformning och användningsområde.
-
Vilken personskyddsbrytare passar till en laddbox?
För laddboxar med trefasladdning rekommenderas en 4-polig personskyddsbrytare (PSA). Den mest använda personskyddsbrytaren för säker laddning är ADM466C (2163672) med skruvanslutning. För en snabbare och enklare installation finns ADM466QC (2163910) med QuickConnect-anslutning. För enfasladdning rekommenderas ADA966G (2163752). En personskyddsbrytare fungerar både som dvärgbrytare och jordfelsbrytare. Den skyddar därför mot flera typer av elektriska fel som kan leda till personskador, exempelvis jordfelsström, kortslutningsström, överström och överhettning eller brand. Personskyddsbrytare typ A gäller när en DC-detektor är inbyggd i laddboxen. Annars går det att använda jordfelsbrytare typ B.
-
Kan en personskyddsbrytare ersätta en säkring?
En personskyddsbrytare är avsedd att ersätta kombinationen av jordfelsbrytare och minibrytare för den aktuella gruppen.
-
Vilka fördelar har en personskyddsbrytare?
Några vanliga fördelar är färre komponenter i centralen, selektivt skydd av enskilda grupper och enklare felsökning.
-
Var används personskyddsbrytare?
Personskyddsbrytare används i bostäder, kommersiella fastigheter och industriella installationer där både personskydd och anläggningsskydd efterfrågas.
-
Hur vet jag om personskyddsbrytaren har löst ut för jordfel eller kortslutning/överlast?
På den tvåpoliga brytaren sitter ett indikeringsfönster till höger om den grå vippan. Om fönstret lyser gult har personskyddsbrytaren löst ut på grund av jordfel. På den fyrpoliga brytaren sitter indikeringen mitt i vippan.
-
Hur ofta ska jag motionera en personskyddsbrytare?
En personskyddsbrytare ska motioneras och testas på samma sätt som en jordfelsbrytare. Hagers personskyddsbrytare ska motioneras minst var sjätte månad. Ett enkelt sätt att komma ihåg det är att göra testet när vi byter mellan sommar- och vintertid. Tryck på testknappen. Personskyddsbrytaren slår då ifrån och återställs för hand. Om personskyddsbrytaren står i tilläge för länge kan brytmekanismen bli trög. Då finns en risk att den inte löser ut vid ett fel.
-
Hur vet jag vilken märkström en personskyddsbrytare ska ha?
Valet av märkström beror på belastningen, ledningsdimensioneringen och den aktuella installationen.
-
Finns personskyddsbrytare för både enfas- och trefasanläggningar?
Ja, personskyddsbrytare finns i olika utföranden för både enfas- och trefasinstallationer.
-
Kan flera personskyddsbrytare installeras i samma elcentral?
Ja, det är vanligt att skydda flera grupper individuellt med egna personskyddsbrytare.
-
Finns det fasskenor till personskyddsbrytare?
Ja. Till 2-poliga personskyddsbrytare används fasskenorna KDN451D (2108595), 12 moduler eller KDN451E (2108596), 54 moduler. Till 4-poliga personskyddsbrytare används lämpligast KDN463A (2108593), 12 moduler eller KDN463B (2108594), 54 moduler. Skenorna passar både QuickConnect och skruvanslutning.
-
Var ska nollanslutningen placeras på 4-polig personskyddsbrytare?
Brytaren är allpolig. Det innebär att nollan kan placeras antingen till vänster eller till höger på produkten.
-
Kan jag använda hjälp- eller signalkontakt på personskyddsbrytaren?
Ja. Samma produkter som till dvärgbrytarna används och monteras på produktens vänstra sida.
-
Vilken personskyddsbrytare passar till en laddbox?
4-poliga personskyddsbrytare (PSA) rekommenderas vid installations av laddboxar med 3-fas laddning. Den mest använda personskyddsbrytaren för en säker laddning är ADM466C (2163672) med skruvanslutning. Önskar du en snabbare och enklare installation finns ADM466QC (2163910) med QuickConnect anslutning. Till en installation med 1-fas rekommenderas ADA966G (2163752). Fördelen med att använda en personskyddsbrytare är att den fungerar både som en dvärgbrytare och jordfelsbrytare. Det gör att den förhindrar och skyddar mot flera olika typer elektriska fel som kan leda till personskador såsom jordfelsström, kortslutningsström, överström och överhettning/brand. Tänk på att personskyddsbrytare typ A gäller när DC-detektor är inbyggd i laddboxen i annat fall går det att använda jordfelsbrytare typ B.
