Överspänningsskydd
Skyddar mot problem som orsakas av blixtar
Överspänningsskydd fungerar som en del av ett förebyggande brandskydd i byggnader. Orsaker till överspänning är: blixtnedslag, elektroniska urladdningar eller omkopplingar. Överspänningsskyddet skyddar den elektriska installationen och enheter som är anslutna till den från skador och säkerställer därmed systemets drift. Det ökar också personskyddet.
SPD som skydd mot överspänningar
Det mest sårbara:
Alla elektriska apparater i:
- Hem
- Kontoret
- Offentliga och kommersiella byggnader
Överspänning och väderpåverkan:
Överspänningar kan vara mycket olika: De kan hålla på i en mikrosekund, timmar eller till och med dagar, med amplituder från några millivolt till tusentals volt. Det här plötsliga utbytet leder till en kortvarig ökning och utgör en fara, särskilt för känsliga elektroniska komponenter.
Huvudorsakerna till överspänning:
- Blixtnedslag
- Elektrostatiska urladdningar
- Omkopplingar
Skydd för
enfamiljshus
Åskskydd krävs vanligtvis inte för enfamiljshus. Det innebär att man, för det mesta, inte installerar externt åskskydd. Vi rekommenderar, som minimikrav, att sätta minst ett typ 2-skydd, men helst att installera kombiöverspänningsskydden på nätsidan nära serviscentralen. Om kabellängden på tio meter överskrids, till exempel till undercentralen, rekommenderar standarden ytterligare överspänningsskydd typ 2 och typ 3.
Skydd för
flerfamiljshus
Jämfört med småhus är andelen flerfamiljshus med åskskyddskrav betydligt fler. I SS 4364000 Bilaga 44A , finns exempel för beräknad risknivå vid användning av överspänningsskydd.
Skydd för
kommersiella byggnader
I takt med att byggnaders energibehov ökar, ökar även kraven på överspänningsskydd. Standarderna SS 436 4000-443 och SS 436 4000-534 beskriver beslutskriterierna för och när och hur åtgärderna krävs i anläggningar och byggnader. Det klassificerar även funktionella byggnader med hänvisning till den åskskyddsklass som ska följas. De krav som anges här gäller för de allra flesta funktionella byggnader.
De tre typerna
av skyddsenheter
Överspänningsskydd typ 1
Avleder blixtens energiinnehall och reducerar restspänningen till värden < 6000–1300 V.
Överspänningsskydd typ 2
Minskar återstående överspänning till värden < 2000–600 V. Överspänningen får inte överstiga 4000 V.
Överspänningsskydd typ 3
Minskar eller säkrar återstående överspänning till värden för slutenheter som är < 1500 V.
Kombinera
och förstärk
Nuvarande överspänningsskydd från Hager är helt kompatibla med befintliga produkter och kan enkelt kombineras i befintliga projekt utan problem.
Överspänningsskydd av typ 2 installeras nedströms av ett typ 1 eller ett installerat kombiöverspänningsskydd. Det här görs vanligtvis på elfördelningsnivå – det vill säga i undercentralerna från vilka de slutliga kretsarna matas.
Överspänningsskydd av typ 3 används för skydd av slutprodukt. Eftersom de är installerade i närheten av enheten eller systemet som ska skyddas, finns det många utformningar av typ 3. Integrerad i SCHUKO® -uttag, för montering på DIN-skena och för montering i växel-/förgreningsboxar.
Kombinerade avledare (typ 1 + typ 2) finns med den senaste gnistgapstekniken. Det huvudsakliga användningsområdet är i elsystemets försörjningsområde.

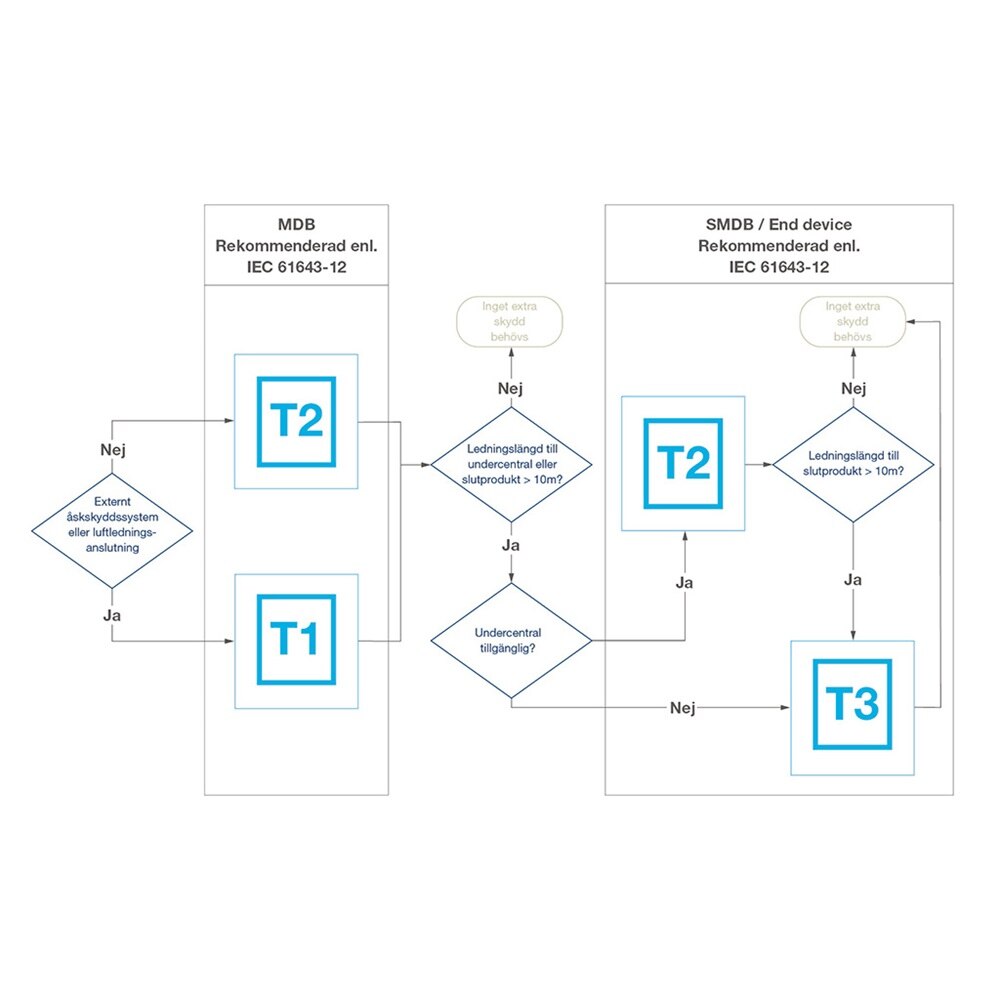

Skyddsnivå
Överspänningsavledare skyddar mot transienter, överspänningar som kan orsaka försämring av elektrisk utrustning och förstörelse av de elektroniska komponenterna i mottagarna. De kan användas i alla jordningssystem (neutralt punktsystem).
Hjälp att välja rätt
Konfiguratorn hjälper dig att göra rätt val av skydd till din installation.
Fördelar i korthet:
- Enkel rmontering och komplettering
- Normutförande
- Skydd i alla nivåer, från en leverantör
- Konfigurator hjälper dig i val av överspänningsskydd
