Snab­ban­slut­nings­tek­niken QuickConnect

QuickConnect är Hagers snab­ban­slut­nings­teknik för mini­bry­tare och jord­fels­bry­tare. Tekniken ger en säker anslut­ning utan efter­drag­ning och kan förkorta instal­la­tions­tiden jämfört med tradi­tio­nella skru­van­slut­ningar.

Ilustrerad mekanism vy inifrån Quickconnect

Prak­tisk, under­hållsfri teknik med
snabb och säker anslut­ning

Snab­ban­slut­ning QuickConnect

QuickConnect ger en säker och till­för­litlig anslut­ning. I dag är 70% av Hagers mini­bry­tare och jord­fels­bry­tare utrus­tade med QuickConnect. Tekniken kan spara tid vid instal­la­tion jämfört med skru­van­slutna produkter och bidrar till en säker elan­lägg­ning.

Konstant fjäder­tryck

QuickConnect har dubbla utgå­ende anslut­ningar som fungerar obero­ende av varandra. Anslut ledningen genom att trycka in den i plinten. Det konstanta fjäder­trycket håller anslut­ningen säker över tid utan behov av efter­drag­ning. För att lossa ledningen trycker du på knappen med en skruv­mejsel och drar ut ledaren.

Hand kopplar en tråd till en Hager QuickConnect automatsäkring med synliga interna komponenter

Snabb

Minskar instal­la­tions­tiden med upp till 50 %.

Säker

Konstant fjäder­tryck ger en säker anslut­ning utan efter­drag­ning.

Prak­tisk

Fasskenan kan monteras som sista moment.

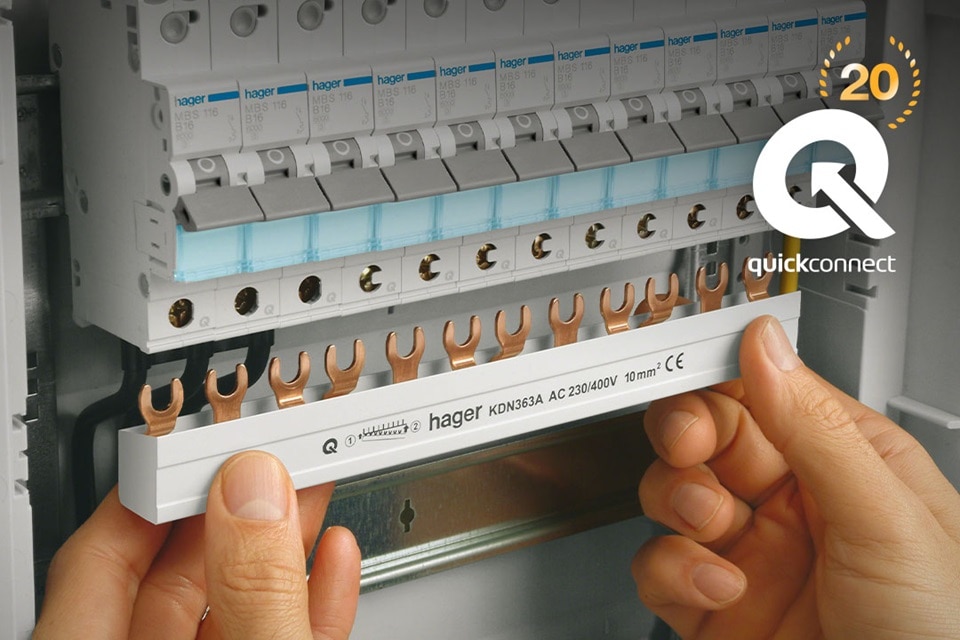

Fasskenor med QuickConnect

Fasske­nans fjäder­be­las­tade snab­ban­slut­ning ger ett jämnt kontakt­tryck och en till­för­litlig anslut­ning. Fasskenan monteras först när ledning­arna är på plats. Eftersom skruven endast påverkar hiss­klämman blir det enkelt att kontrol­lera att anslut­ningen sitter korrekt. Det ger också mer utrymme vid inkopp­ling av utgå­ende ledningar. Därför kan fasskenan monteras sist på Hagers mini­a­tyr­bry­tare med QuickConnect.

Till produktkatalogen
Enkelt att byta dvärg­bry­tare på DIN-skenan med QuickConnect

Enkelt byte på DIN-skenan

Tack vare det inno­va­tiva DIN-skene­fästet kan en mini­a­tyr­bry­tare demon­teras utan att hela raden behöver plockas bort. Lossa ledningen, dra ut fästet och frigör fasskenan med ett lätt tryck innan brytaren skjuts loss från DIN-skenan.

Säker spän­nings­prov­ning

Spän­nings­prov­ning görs enkelt via test­hålet vid knappen. Alla modul­kom­po­nenter är berö­rings­skyd­dade enligt IP20, vilket ökar säker­heten både under instal­la­tion och drift.

Hager-Norm-QC-kompabilitet_lan

Full kompa­bi­litet och lönsamhet

QuickConnect är fullt kompa­ti­belt med Hagers mini­a­tyr­bry­tare, både med snab­ban­slut­ning och skru­van­slut­ning, inklu­sive tidi­gare gene­ra­tioner. Det gör det enkelt att bygga ut befint­liga instal­la­tioner.

Favo­riter
med QuickConnect-teknik

KDN363A_fasskena_lan_f7

Fasskena

Till produktkatalogen

Jord­fels­bry­tare

Till produktkatalogen

Person­skydds­bry­tare

Till produktkatalogen

Mini­bry­tare

Till produktkatalogen

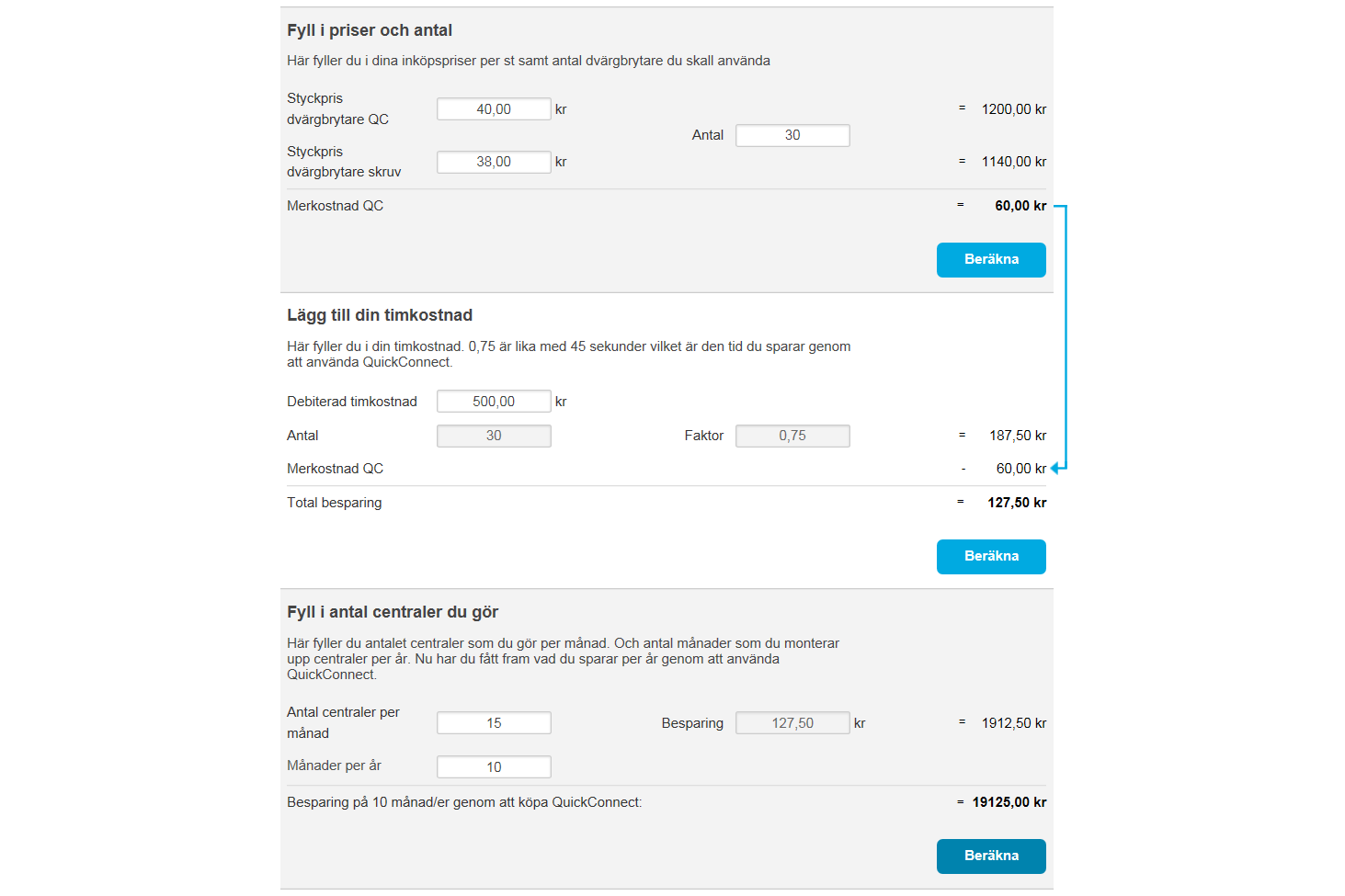

Snab­bare och billi­gare med QuickConnect

Se vår enkla beräk­ning

Med QuickConnect går instal­la­tionen snab­bare än med tradi­tio­nella skru­van­slut­ningar. Det sparar tid vid både nyin­stal­la­tion och utbyggnad av elan­lägg­ningar.

  • Klicka här för beräk­ning

Har du frågor?
Våra experter svarar gärna.

Oavsett om det gäller plane­ring eller instal­la­tion så finns vi med dig hela vägen.

Kontakta oss

Instruk­tions­film
QuickConnect

Fördelar i korthet

  • Högsta säker­hets­nivå med konstant fjäder­tryck
  • Säker anslut­ning
  • Säker spän­nings­prov­ning
  • Klar och tydlig märk­ning
  • Full kompa­bi­litet och lönsamhet
  • Snab­bare och billi­gare med QuickConnect
  • Genom­tänkt produkt­utbud med QuickConnect

FAQ

Vanliga frågor och svar

  • Vad är QuickConnect?

    QuickConnect är en snab­ban­slut­nings­teknik som gör instal­la­tioner snab­bare och säkrare. Tekniken använder konstant fjäder­tryck i stället för tradi­tio­nella skru­van­slut­ningar och kräver därför ingen efter­drag­ning.

  • Hur fungerar QuickConnect?

    Anslut ledningen genom att trycka in den i anslut­ningen. Fjäder­me­ka­nismen håller ledningen på plats och ger en säker anslut­ning utan efter­drag­ning. För att lossa ledningen trycker du på knappen med en skruv­mejsel.

  • Vilka fördelar har QuickConnect och hur mycket tid kan man spara?

    QuickConnect kan göra instal­la­tioner upp till 50 % snab­bare jämfört med produkter med skru­van­slut­ning. Hur stor tids­be­spa­ringen blir beror på instal­la­tio­nens omfatt­ning och typ. Tekniken ger också en säker anslut­ning som inte behöver efter­dras.

  • Är QuickConnect säkert att använda?

    QuickConnect använder konstant fjäder­tryck för att skapa en säker och stabil anslut­ning. Produk­terna är dess­utom berö­rings­skyd­dade enligt IP20.

  • Måste QuickConnect-anslut­ningar efter­dras eller under­hållas?

    Nej. Det konstanta fjäder­trycket håller ledningen säkert på plats över tid. Anslut­ningen behöver därför inte efter­dras, vilket mini­merar under­hålls­be­hovet. (Ligger något under hiss­klämman så måste denna efter­dras).

  • Är QuickConnect kompa­ti­belt med olika typer av ledningar?

    QuickConnect är utvecklat för de vanli­gaste ledar­ty­perna som används i elin­stal­la­tioner. Följ alltid produk­tens anvis­ningar för korrekt använd­ning.

  • På vilka produkter finns QuickConnect?

    QuickConnect finns på ett stort antal av Hagers mini­bry­tare, jord­fels­bry­tare och person­skydds­bry­tare.

  • Är QuickConnect kompa­ti­belt med äldre Hager-instal­la­tioner?

    Ja. QuickConnect är kompa­ti­belt med Hagers mini­bry­tare både med snab­ban­slut­ning och skru­van­slut­ning, inklu­sive tidi­gare gene­ra­tioner. Det gör det enkelt att bygga ut befint­liga instal­la­tioner.

  • Kan QuickConnect användas vid utbyggnad av befint­liga centraler?

    Ja. Tack vare kompa­ti­bi­li­teten med både nya och äldre Hager-produkter passar QuickConnect bra vid komplet­te­ringar och utbygg­nader av befint­liga elan­lägg­ningar.

  • Kan fasskenan monteras i efter­hand?

    Ja. Med QuickConnect kan ledarna anslutas först och fasskenan monteras som sista moment. Det ger bättre åtkomst under instal­la­tionen.
