Minibrytare och dvärgbrytare (MCB)
Tidigare benämndes den som dvärgbrytare
Minibrytaren har funnits i över 100 år under olika namn: MCB (Miniture Circuit Breaker) och tidigare dvärgbrytare samt automatsäkring eller till och med installationsautomater i äldre regelverk. Kärt barn har många namn. Minibrytaren är avsedda att sluta, föra och frånkoppla driftströmmar under normala förhållanden, samt att sluta, under viss tid föra och frånkoppla strömmar vid överlast och kortslutning.

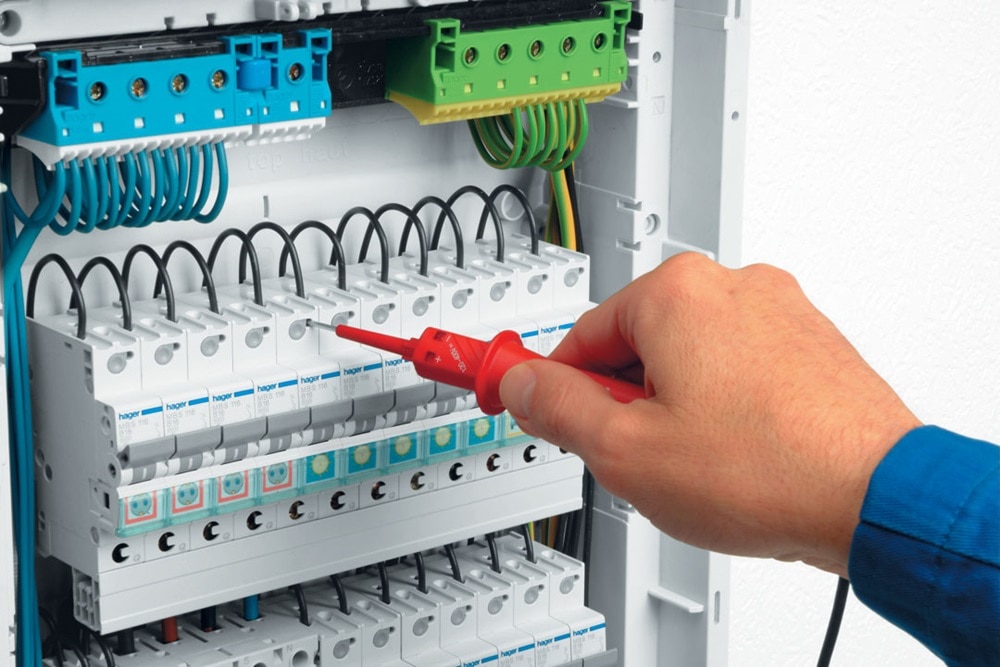

En brytare
Två utlösningsmekanismer
I dag sitter minibrytare i majoriteten av Sveriges elcentraler. Minibrytaren kan slå av strömmen vid höga nivåer utan att behöva bytas ut. När ett fel upptäcks, bryter minibrytaren automatiskt från den elektriska kretsen för att hindra skador på kablar och anslutna apparater och undvika brand. De är utrustade med två utlösningsmekanismer: en utlösningsmekanism för överbelastningsskydd och en magnetisk utlösningsmekanism för kortslutningsskydd. Detta garanterar tillförlitlighet och säkerhet.

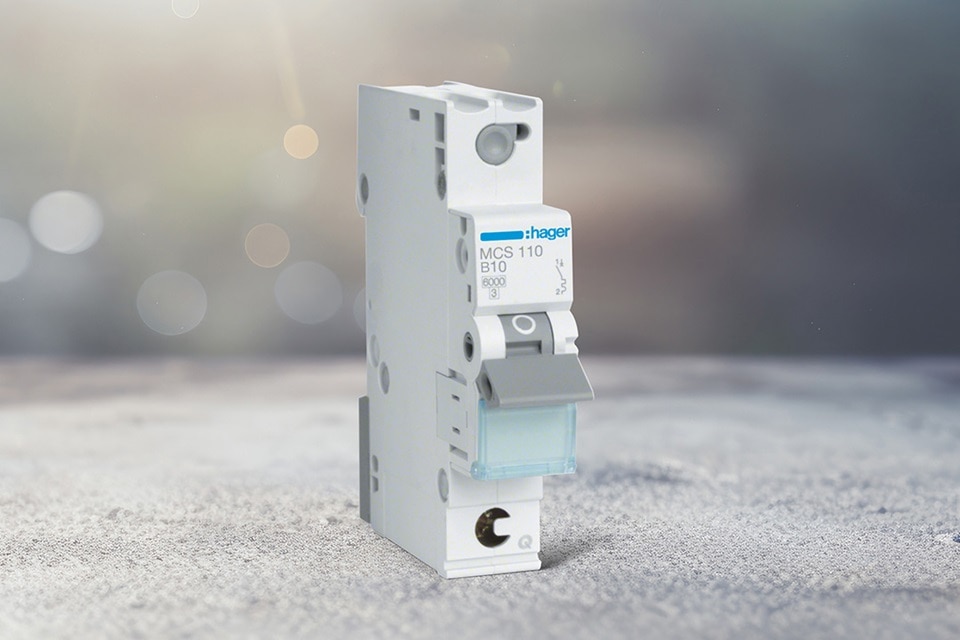

Minibrytare med lägre klimatavtryck
Samma prestanda – med återvunnen plast

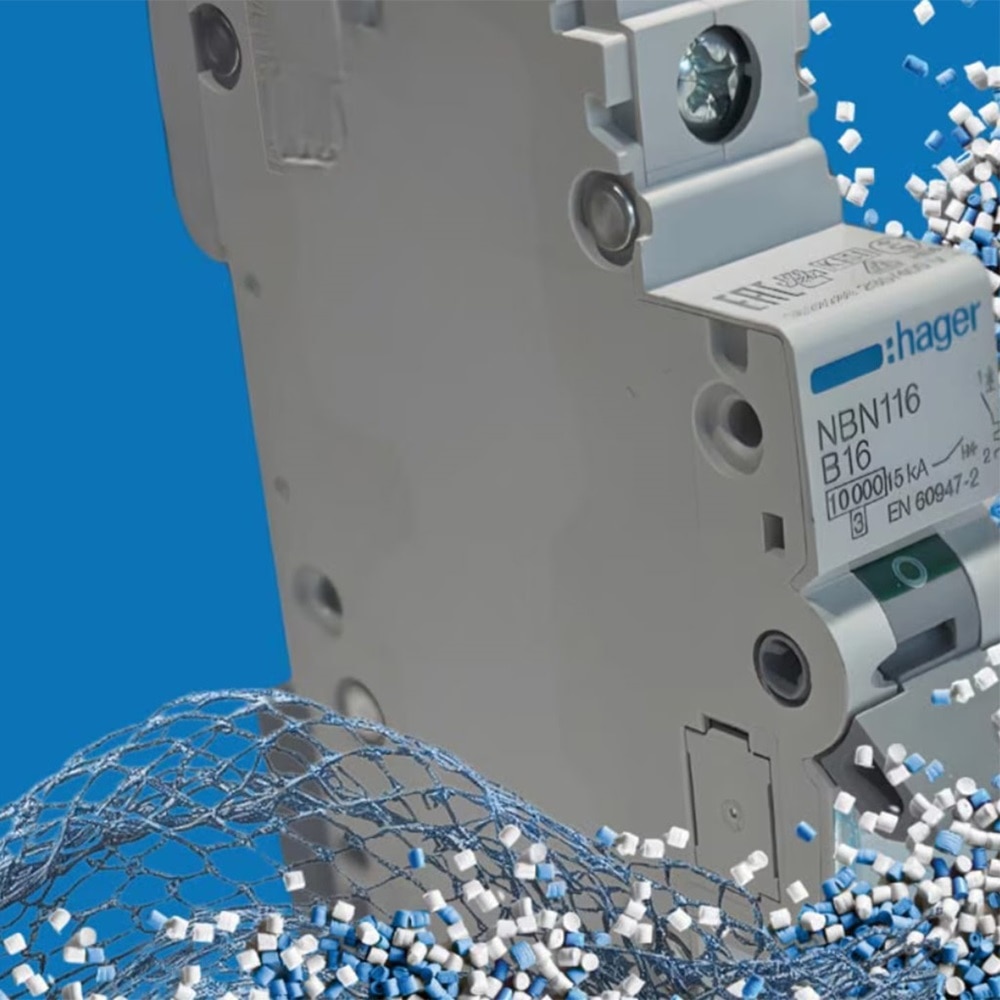

Våra uppgraderade 10 kA-serie minibrytare är tillverkade med upp till 44 % återvunnen plast – utan att kompromissa med kvalitet, säkerhet eller prestanda. Materialet, framtaget tillsammans med LATI, ger samma höga standard som du förväntar dig, samtidigt som klimatpåverkan minskar med upp till 32 %. Ett smart val för både installationen och framtiden. Läs mer i artikeln.
Minibrytare tillverkade i Europa
Kortare avstånd ger konkret effekt. När produktionen av minibrytare sker närmare marknaden minskar transporterna och därmed också utsläppen. Samtidigt används energi med lägre klimatpåverkan. Du får en lösning som är enkel att arbeta med i vardagen – och som bidrar till bättre byggnader över tid.
Tänk på det här vid val av brytare
Minibrytare och utlösningskarakteristik
B-karakteristik används i anläggningar utan stora inkopplingsströmstötar. C-karakteristik är lämplig där man har måttliga inkopplingsströmstötar. D-karakteristik används där man har höga inkopplingsströmstötar.
Kortslutningsström styr val av minibrytare
När du analyserat belastningen och valt karakteristik, ta reda på den största kortslutningsström som kan uppstå (Ik3). Välja sedan minibrytare med rätt brytförmåga. I vårt standardsortiment har vi 6 och 10 kA brytförmåga.
Back-up eller säkring uppströms
Back-up/kaskadkoppling, gör att ett skydd med lägre brytförmåga kan användas om ett kraftigare skydd finns uppströms. Skyddens I²t-värden måste samordnas. Samprovade kombinationer finns i backup-tabeller som kan erhållas av oss.
Standarder för minibrytare
SS‑EN 60898‑1 är produktstandarden för installationsminibrytare för bostäder och liknande, vilket är den typ som används när ordinär (oinstruerad personal) ansvarar för drift och underhåll. Minibrytare kan också vara konstruerade enligt effektbrytarstandarden SS‑EN 60947-2 (särskilt instruerad personal). Tillverkare kan välja att prova en produkt enligt båda standarderna. I dessa fall kan minibrytaren ha olika märkkortslutningsbrytförmåga beroende på vilken standard man refererar till.
Sveriges mest sålda minibrytare
Hållbara produkter

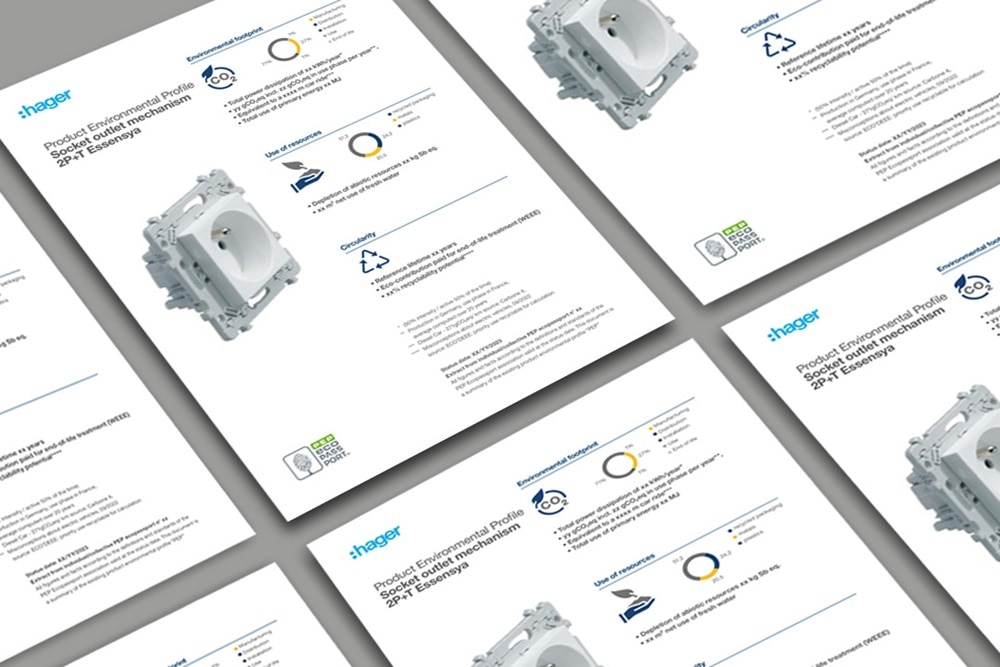

Hager arbetar för hållbarhet och miljöskydd. Vi erbjuder certifieringar med information om återvunna material, livscykel och koldioxidminskning i våra produkter. Dessa kallas för PEP-dokument (Product Environmental Profile). Vi jobbar naturligtvis även med RoHS och REACH. Du finner alla dokument under produkterna i produktkatalogen eller samlade via nedladdningscentret.
Visste du att …
… Minibrytaren uppfanns för över 100 år sedan av tysken Hugo Stotz? Men det dröjde många år innan den satt i var mans hem.
Produkter gjorda för att hålla
Vi har testat produkterna så att du kan lita på dem. Hållbara och robusta produkter är en viktig ingrediens i en koldioxidsnål verksamhet. Våra procedurer för att testa produkter är kända för att vara strikta, vilket resulterar i produkter och lösningar som är byggda för att hålla. Du kanske aldrig behöver byta ut dem!

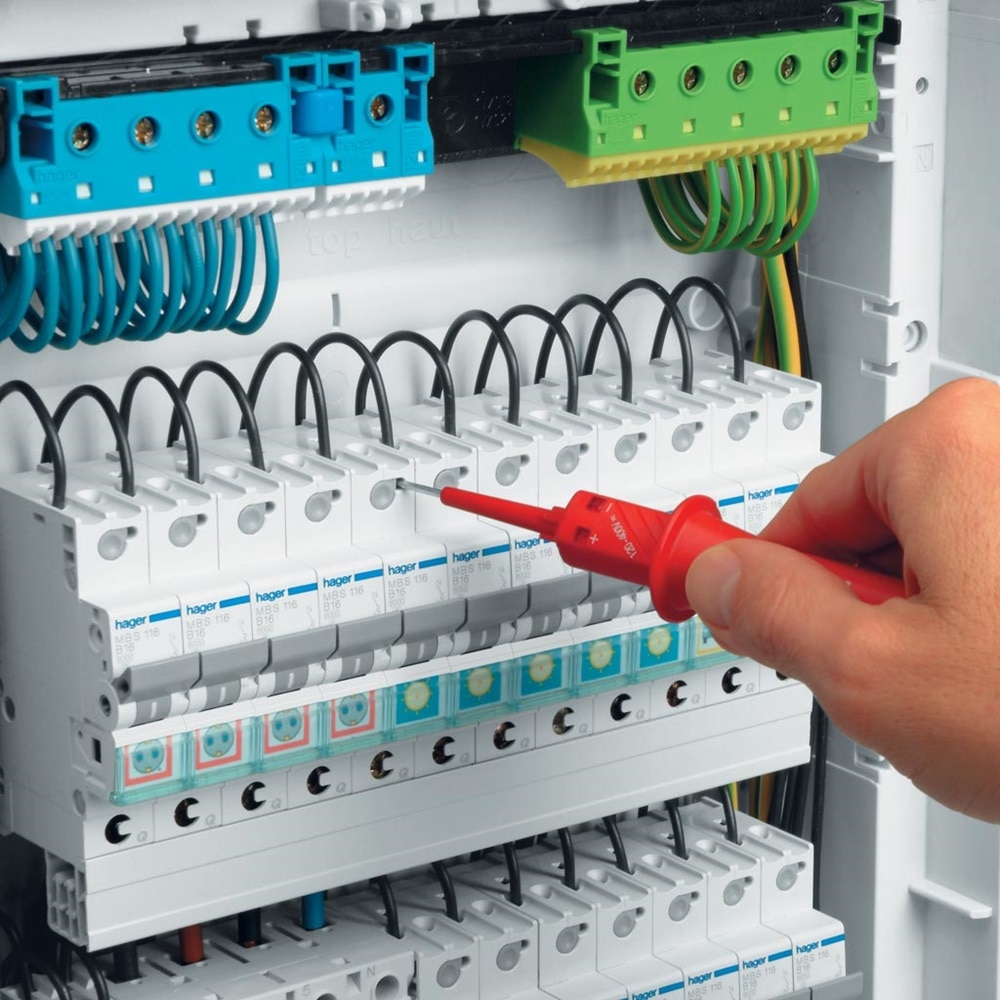

QuickConnect
snabbanslutningsteknik
Snabb: Gör installationer upp till 50 % snabbare
Säker: Säker anslutning som inte behöver efterdras
Praktisk: Montering av fasskenan sist
Styr och signalering
Produkter som passar våra minibrytare
FAQ
Våra vanligaste frågor och svar om minibrytare:
-
Vad är en minibrytare och hur fungerar den?
En minibrytare skyddar kablar och anslutna apparater mot överlast och kortslutning. Vid överlast löser det termiska skyddet ut efter en viss tid. Vid kortslutning reagerar det magnetiska skyddet snabbt och bryter strömmen. När felet är åtgärdat kan minibrytaren normalt återställas.
-
Är minibrytare, dvärgbrytare, automatsäkring, installationsautomat och MCB samma sak?
Ja. Minibrytare, dvärgbrytare, automatsäkring, installationsautomat och MCB är benämningar på samma typ av produkt. MCB står för Miniature Circuit Breaker. TK121A, Tekniska Kommittén för Kopplingsapparater för lågspänning, har beslutat att ersätta termen dvärgbrytare med minibrytare i de nya elinstallationsreglerna för att använda en mer inkluderande terminologi. Hager kommer därför att använda minibrytare framöver. Under en övergångsperiod används även äldre termer som automatsäkring och dvärgbrytare. I vissa äldre regelverk används också automatsäkring och installationsautomat.
-
Vad är skillnaden mellan en minibrytare och en jordfelsbrytare?
En minibrytare skyddar främst kablar och installationer mot överlast och kortslutning. En jordfelsbrytare känner av felströmmar till jord och ger ett kompletterande skydd mot elolyckor och elbränder. Skydden har olika funktioner och används ofta tillsammans.
-
Minibrytaren har löst ut. Är det fel på den?
Inte nödvändigtvis. Minibrytaren är installerad för att lösa ut och skydda liv och egendom mot farorna med elektricitet. Oftast finns en naturlig förklaring till att den har löst ut. Den har helt enkelt gjort det den ska.
-
Kan en minibrytare återställas efter att den har löst ut?
Ja, minibrytaren kan normalt återställas när orsaken till frånkopplingen har hittats och åtgärdats. Om den löser ut igen ska orsaken undersökas innan den återställs på nytt. Till skillnad från en traditionell smältsäkring behöver minibrytaren normalt inte bytas efter en utlösning.
-
Ska jag välja B-, C- eller D-karakteristik på minibrytaren?
Valet beror på användningsområdet, kabelns längd och area, utlösningsvillkoret och kraven på selektivitet. Handbok SEK 414, Minibrytare – Vägledning för val och installation, och SEK 421 ger vägledning. Karakteristik B passar anläggningar utan stora inkopplingsströmstötar, exempelvis belysning, vägguttag och styrströmskretsar. Karakteristik C passar måttliga inkopplingsströmstötar från exempelvis mikrovågsugnar, transformatorer och motorer. Karakteristik D passar höga inkopplingsströmstötar, exempelvis i vissa motorer. Utlösningsvillkoret ska alltid säkerställas med hänsyn till den minsta kortslutningsström som kan uppstå vid fel. Vid installation av B-, C- och D-karakteristik ska märkströmmen alltid vara lägre än kabelns strömvärde.
-
Vad betyder märkströmmen på en minibrytare?
Märkströmmen anges i ampere, exempelvis 10 A eller 16 A. Den visar vilken ström minibrytaren är dimensionerad för under angivna förhållanden. Märkströmmen ska väljas med hänsyn till bland annat belastningen, kabelns strömvärde och installationens förutsättningar.
-
Ska jag välja en minibrytare med 6 kA eller 10 kA brytförmåga?
Brytförmågan ska väljas efter den högsta kortslutningsström som kan uppstå. Normalt är den trefasiga kortslutningsströmmen dimensionerande, Ikmax. En minibrytare med 10 kA är inte av högre kvalitet än en med 6 kA. Skillnaden gäller brytförmågan.
-
Vad händer när en minibrytare överbelastas?
Vid överbelastning går mer ström genom kretsen än den är dimensionerad för. Minibrytarens termiska utlösningsmekanism reagerar och bryter strömmen. Hur snabbt frånkopplingen sker beror bland annat på hur stor och långvarig överbelastningen är.
-
Vad är skillnaden mellan en 1-polig och en 3-polig minibrytare?
En 1-polig minibrytare bryter en pol. En 3-polig minibrytare bryter tre poler gemensamt. Valet beror på vilken krets som ska skyddas och hur installationen är uppbyggd. Tre separata 1-poliga minibrytare får inte byggas om till en 3-polig lösning. En 3-polig minibrytare är mekaniskt sammankopplad även inne i produkten, inte bara via vipporna. En sammankopplingsskena ger därför ingen tillförlitlig frånkoppling.
-
När ska en minibrytare bytas?
Minibrytaren bör kontrolleras om den inte går att återställa, löser ut upprepade gånger utan känd orsak eller visar tecken på skada. Hur många frånkopplingar den klarar beror bland annat på kortslutningsströmmens storlek. Bedömning och byte i en fast elinstallation ska utföras av ett registrerat elinstallationsföretag.
-
Hur stora startströmmar klarar en C10-minibrytare från Hager?

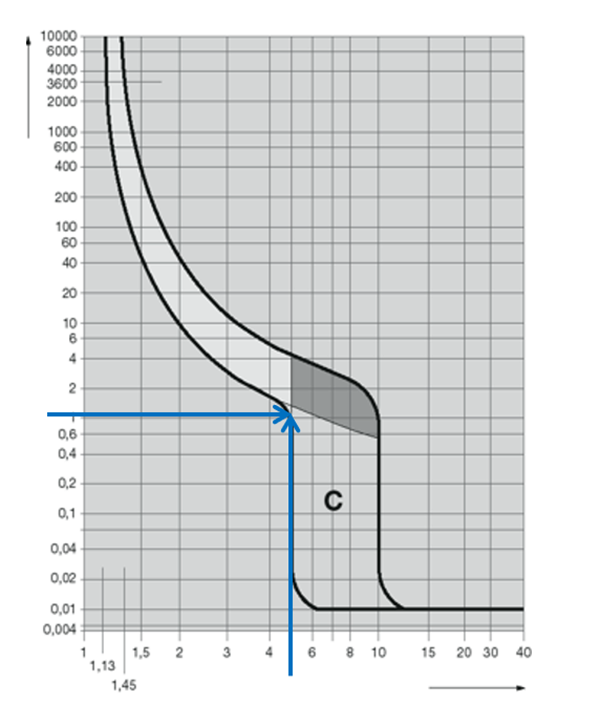

C-kurvan har faktor 5. En C10-minibrytare kan därför ha 5 × 10 A, alltså 50 A, i startström i cirka 1 sekund.
-
Hur stor säkring behövs uppströms före minibrytaren?
En säkring behövs inte uppströms om minibrytarens brytförmåga är minst lika stor som den kortslutningsström som kan uppstå där den installeras. En lägre brytförmåga är tillåten om ett annat kortslutningsskydd med tillräcklig brytförmåga finns före minibrytaren. Det kallas för-säkring eller back-up. Storleken på skyddet finns i Hagers tabeller.
-
Vad är skillnaden mellan SS-EN 60898-1 och SS-EN 60947-2?
SS-EN 60898-1 är produktstandarden för installationsminibrytare i bostäder och liknande miljöer där lekmän ansvarar för drift och underhåll. SS-EN 60947-2 gäller industriutrustningar. Eftersom användningsområdena skiljer sig åt skiljer sig standarderna också på vissa punkter, bland annat vid provning av brytförmåga och utlösningskarakteristik.
-
Hur många gånger kan en minibrytare bryta en kortslutningsström?
Vid provning av brytförmågan används den maximala märkbrytförmågan, Icn, som är den största felström apparaten klarar. Icn-värdet motsvarar brytning av 2 × maximal brytförmåga plus 9 × 500 A. Vid fel utanför kapslingen blir felströmmarna ofta lägre eftersom kabeln och ljusbågen i felstället dämpar strömmen. Då bör apparaten kunna bryta fler än tre gånger. Tillverkaren kan däremot inte garantera fler än tre brytningar eftersom standarden saknar sådana tester.
-
Kan en vanlig minibrytare användas med likspänning?
Ja. För nätspänning DC är den lägsta spänningen 12 V och den högsta 60 V för en 1-polig minibrytare. För AC är den lägsta spänningen 12 V. Tänk på att utlösningskarakteristiken ändras vid likspänning.
-
Är det tillåtet att arbeta efter en minibrytare?
Ja. En minibrytare får användas som frånskiljare vid elektriskt arbete om den uppfyller kraven, bland annat tillförlitlig lägesindikering och övriga krav på frånskiljare enligt svensk standard. Hagers minibrytare uppfyller dessa krav.
-
Hur lång kabel får jag ha efter en minibrytare?
Frånkopplingstiden avgör hur lång den anslutna kabeln får vara. Om förimpedansen i leveranspunkten är känd går det att beräkna den maximala ledningslängden. Den sammanlagda impedansen före minibrytaren eller säkringen, beräknad eller uppmätt, avgör ledningslängden tillsammans med ledningstypen.
Fler produkter för ett komplett skydd
Bygg ett säkrare elanläggningsskydd. Här hittar du produkter som kompletterar din installation och hjälper dig att skydda människor, utrustning och fastigheter.

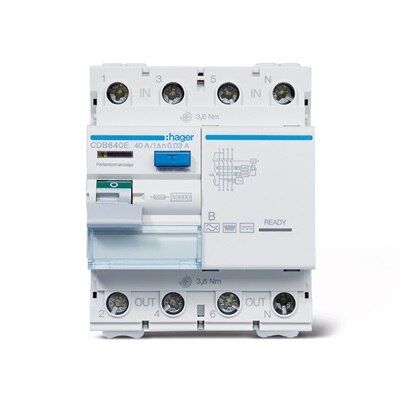

Jordfelsbrytare
Skyddar människor och anläggningar vid jordfel. Hög driftsäkerhet för dagens elinstallationer.

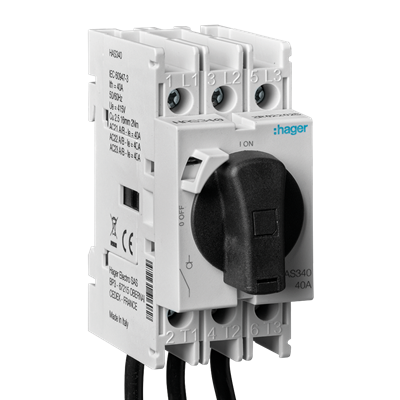

Huvudbrytare
Säker frånskiljning av hela anläggningen. Robust konstruktion och tydlig indikering för snabb manövrering.

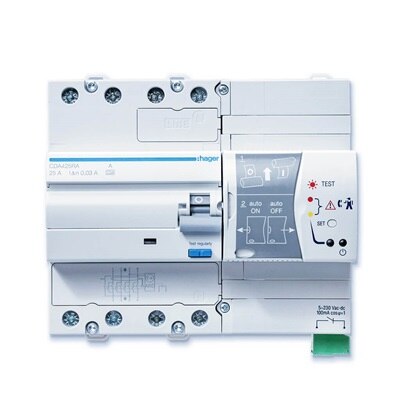

Självtestande Jordfelsbrytare
Automatiska självtester säkerställer funktionen över tid och minskar risken för oupptäckta fel.

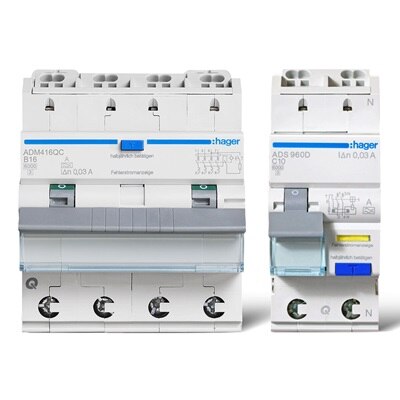

Personskyddsbrytare
