Inte­li­gentne łado­wanie z systemem Flow

Domowy system zarzą­dzania energią (HEMS) firmy Hager został zapro­jek­to­wany do współ­pracy z kompa­ty­bil­nymi stacjami łado­wania pojazdów elek­trycz­nych, aby maksy­malnie zwięk­szyć wydaj­ność łado­wania.

W porów­naniu z konwen­cjo­nalnym gniazdem trój­fa­zowym 400 V o mocy do 11 kW system umoż­liwia podwo­jenie mocy, z jedno­cze­snym skró­ce­niem czasu do czte­rech i pół godziny*. Za pomocą systemu flow można ładować jedno­cze­śnie do trzech różnych pojazdów elek­trycz­nych. Komu­ni­kacja pomiędzy poszcze­gól­nymi kompo­nen­tami systemu odbywa się za pośred­nic­twem EEbus, który jest coraz częściej stoso­wany w prze­myśle moto­ry­za­cyjnym jako stan­dard nieza­leżny od produ­centa pojazdu.


* Szaco­wany średni czas łado­wania pojazdów elek­trycz­nych o pojem­ności akumu­la­tora ok. 100 kWh (stan na wrze­sień 2018 r.)

Zabez­pie­czenie przed zani­kiem zasi­lania „blac­kout protec­tion”

Podczas urucho­mienia, system flow jest konfi­gu­ro­wany tak, aby opty­malnie wyko­rzy­stać moc przy­łą­cze­niową domu. Dzięki temu pojazd elek­tryczny jest zawsze łado­wany z wyko­rzy­sta­niem maksy­malnej dostępnej mocy z jedno­cze­snym uwzględ­nie­niem innych odbior­ników energii elek­trycznej, które są aktu­alnie używane. Pozwala to na znaczne ogra­ni­czenie czasu łado­wania bez prze­cią­żania insta­lacji elek­trycznej.

Łado­wanie zgodne ze stoso­wa­nymi tary­fami opłat za energię i prognozą pogody dla foto­wol­taiki

W celu opty­mal­nego wyko­rzy­stania dostępnej energii, plano­wanie łado­wania samo­chodu uwzględnia obecne i przy­szłe koszty, które są prze­ka­zy­wane przez system flow. Oznacza to, że łado­wanie odbywa się wtedy, gdy energia elek­tryczna jest najtańsza. Warun­kiem koniecznym dla tego rozwią­zania jest uzyskanie planów tary­fo­wych od dostawcy energii elek­trycznej, np. taryfy dzienne/nocne lub tygo­dniowe/week­en­dowe. Dzięki wyko­rzy­staniu energii z własnych ogniw foto­wol­ta­icz­nych łado­wanie staje się jeszcze tańsze. Na podstawie aktu­alnej prognozy pogody, system flow szacuje prze­wi­dy­waną ilość energii pocho­dzącej z insta­lacji foto­wol­ta­icznej, a następnie ładuje pojazd elek­tryczny przy zasto­so­waniu maksy­malnej mocy pozy­skanej z tego źródła.

Opty­ma­li­zacja kosztów łado­wania dzięki wyko­rzy­staniu energii elek­trycznej pozy­skanej z foto­wol­taiki

Dzięki tej funkcji efek­tyw­ność łado­wania pojazdu jest auto­ma­tycznie dosto­so­wy­wana do aktu­alnie dostępnej mocy pocho­dzącej z prywatnej insta­lacji PV. Przy dużym nasło­necz­nieniu wydaj­ność łado­wania zwiększa się, a w pochmurne dni spada. Dzięki temu użyt­kow­nicy mogą zwięk­szyć wyko­rzy­stanie energii pocho­dzącej ze słońca na własne potrzeby i tym samym obniżyć koszt każdego prze­je­cha­nego kilo­metra.

Zarzą­dzanie energią
na potrzeby inte­li­gent­nego domu

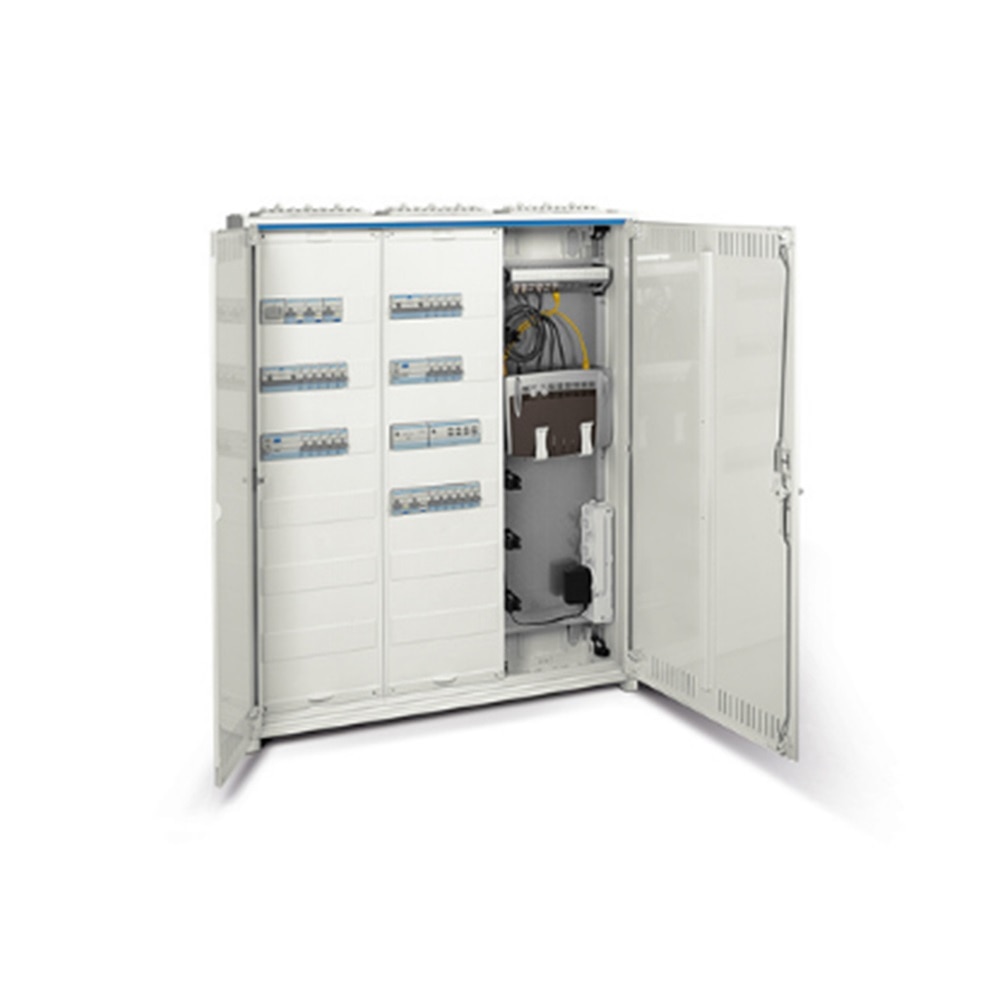

Dzięki zasto­so­waniu systemów foto­wol­ta­icz­nych lub insta­lacji koge­ne­ra­cyj­nych, dom przy­szłości zmienia swój profil ener­ge­tyczny z typo­wego odbiorcy na coraz bardziej aktyw­nego „wytwórcę” energii elek­trycznej. Inaczej mówiąc, prze­kształca się w samo­wy­star­czalny system wytwa­rzania i używania energii elek­trycznej. Obwody insta­lacji elek­trycznej i prze­syłu danych spoty­kają się w centrum zarzą­dzania domem, którym jest rozdziel­nica licz­ni­kowa. Staje się ona w pewnym stopniu "mózgiem domu" wyzna­cza­jącym nowe trendy rewo­lucji ener­ge­tycznej prowa­dzonej na mniejszą, domową skalę.

Energia pod kontrolą

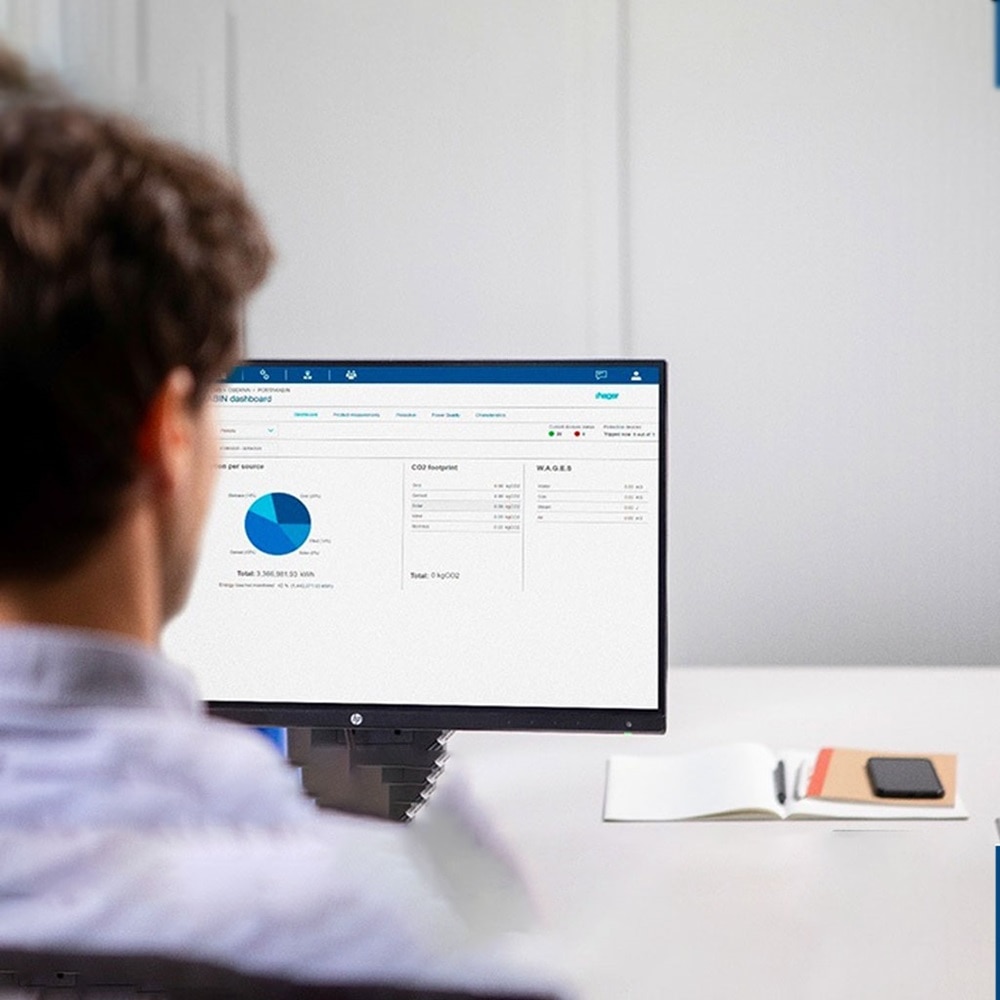

Wska­zania licz­nika zwizu­ali­zo­wane w czytelny sposób przez system flow w czasie rzeczy­wi­stym zapew­niają wgląd w zużycie i zapo­trze­bo­wanie na energię elek­tryczną w domu.



Energia ze słońca

Elek­trycz­ność pocho­dząca z własnego systemu foto­wol­ta­icz­nego może być wyko­rzy­stana do łado­wania pojazdu elek­trycz­nego, na pokrycie pozo­sta­łych potrzeb gospo­dar­stwa domo­wego, a także – zgodnie z taryfą– odsprze­dana do zakładu ener­ge­tycz­nego.

Maga­zyny energii

W przy­szłości możliwe będzie również włączenie maga­zy­no­wania energii do systemu flow.

Energia ze źródeł trady­cyj­nych

Elek­trownie węglowe są wciąż głów­nymi dostaw­cami energii. Zgodnie z regu­la­cjami UE poziom energii pozy­ski­wanej z OZE dla Polski na koniec 2020 roku powi­nien osią­gnąć poziom 15%. W krajach sąsia­du­ją­cych, jak np. w Niem­czech, udział odna­wial­nych źródeł energii w końcowym zużyciu energii brutto zostanie w przy­szłości usta­lony na poziomie 60%, a w przy­padku wytwa­rzania energii elek­trycznej nawet 80% ( na podstawie „Ener­gie­kon­zept 2050”).

Wszystko na pierwszy rzut oka. Wszystko w zasięgu ręki

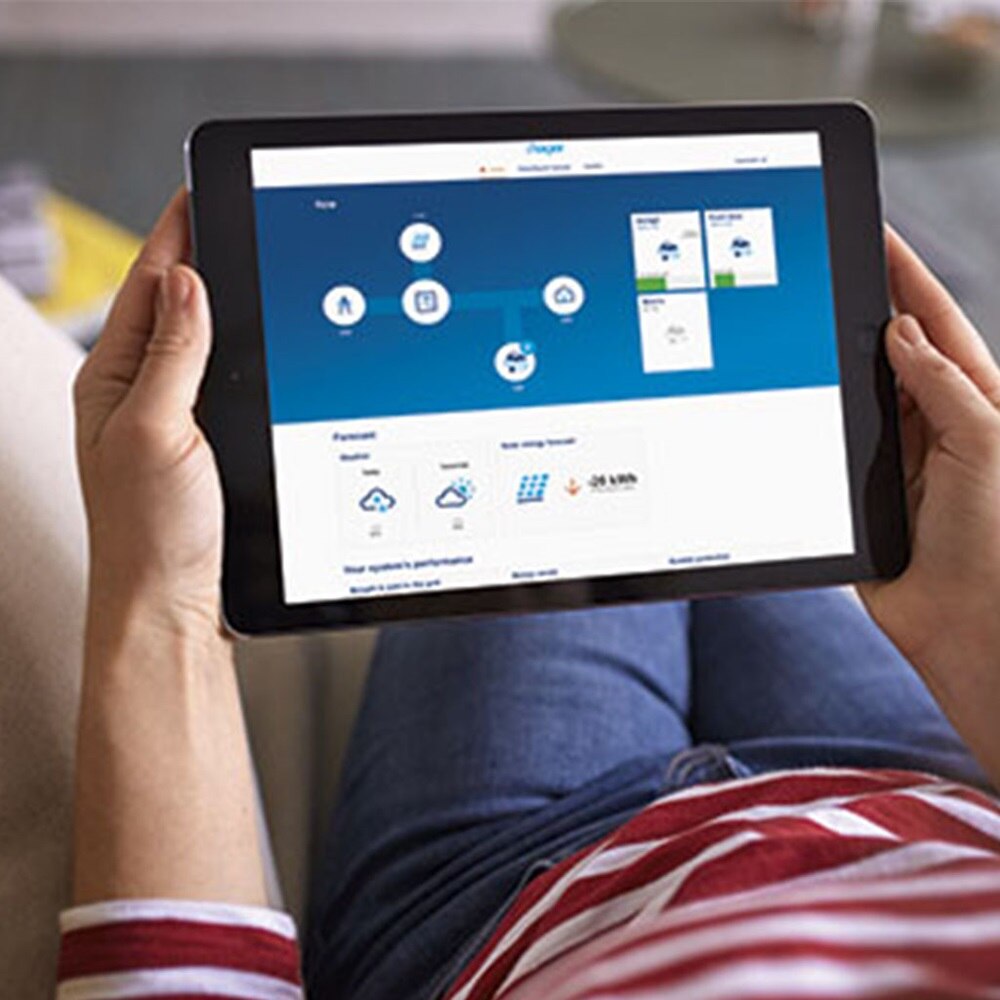

Inter­fejs apli­kacji systemu flow dostarcza infor­macji o wszyst­kich prze­pły­wach i zużyciu energii elek­trycznej w domu. Wyświe­tlacz jest podzie­lony na trzy sekcje: pierwsza - MyHome poka­zuje aktu­alny prze­pływ energii w domu oraz cykle łado­wania maksy­malnie trzech różnych pojazdów elek­trycz­nych. Druga - Fore­cast (Prognoza) prze­wi­duje ocze­ki­wane wartości energii słonecznej i poboru energii elek­trycznej z insta­lacji PV. Trzecia - Perfor­mance (Wydaj­ność) infor­muje użyt­kow­nika o efek­tyw­ności pracy systemu flow. Ponadto, można sporzą­dzać osta­teczne raporty ener­ge­tyczne w oparciu o dowolny okresu czasu.


3 elementy łatwej insta­lacji

System flow XEM600 składa się z trzech elementów: sterow­nika central­nego zarzą­dzania energią (6 mod.), zasi­lacza (4 mod) oraz licz­nika energii (4 mod). Wszystkie urzą­dzenia modu­łowe są monto­wane na szynie TS w rozdziel­nicy elek­trycznej. Urzą­dzenia te zostały wypo­sa­żone w zaciski quick­con­nect (za wyjąt­kiem licz­nika energii) i komu­ni­kują się ze sobą za pomocą proto­kołu Modbus. Przed zain­sta­lo­wa­niem systemu flow i stacji łado­wania należy jednak prze­pro­wa­dzić w domu inspekcję. W tym celu należy spraw­dzić aktu­alny stan insta­lacji elek­trycznej oraz ustalić maksy­malną dostępną wydaj­ność łado­wania.

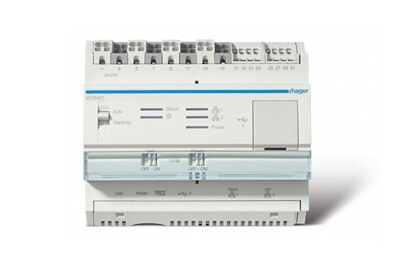

Sterownik do zarzą­dzania energią XEM461

Serce systemu flow: umoż­liwia połą­czenie ze stacją łado­wania, licz­ni­kiem energii i Inter­netem oraz zapewnia ciągły prze­pływ danych pomiędzy wszyst­kimi elemen­tami.


  • Protokół trans­feru: EEBus (przy wsparciu niemiec­kiej branży moto­ry­za­cyjnej, VDA)
  • Zgod­ność z ISO 15118 (komu­ni­kacja bezprze­wo­dowa)
  • Inter­fejs Modbus
  • Port LAN 1 i 2: do konfi­gu­racji globalnej i lokalnej

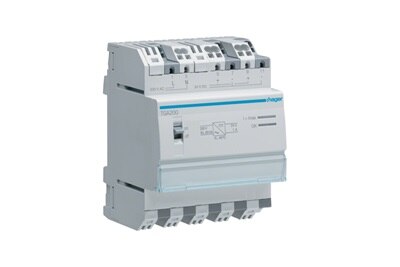

Zasi­lacz 24 V DC, TGA200

Zapewnia zasi­lanie dla sterow­nika XEM461

  • Napięcie robocze: 230 V AC
  • Często­tli­wość: 50/60 Hz
  • Prąd wyjściowy: Max 1 A

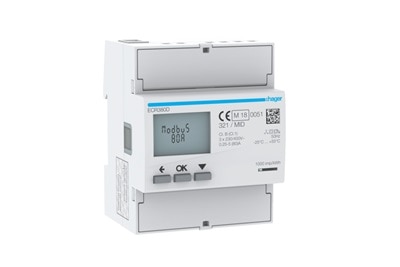

Licznik energii ECR380D

Trój­fa­zowy licznik energii z komu­ni­kacją Modbus RTU mierzy energię pobie­raną z sieci. Za pomocą dodat­ko­wego licz­nika energii można, w razie potrzeby, zmie­rzyć energię pocho­dzącą z insta­lacji foto­wol­ta­icznej.


  • Liczba biegunów: 3
  • Rodzaj przy­rządu pomia­ro­wego: elek­tro­niczny
  • Pomiar bezpo­średni: 80 A
  • Inter­fejs Modbus: Podłą­czenie do sterow­nika zarzą­dzania energią XEM461 poprzez przewód magi­stralny Modbus HTG465H



Zostań specja­listą ds. zarzą­dzania energią
w swoim domu!

Pomóż wyzna­czyć kierunek rewo­lucji ener­ge­tycznej oraz rozszerz swoją dzia­łal­ność. Zostań profe­sjo­na­listą w dzie­dzinie zarzą­dzania energią w domu. Nasze szko­lenia szybko pomogą Ci przejść na poziom profe­sjo­na­listy.

Skontaktuj się z nami

System flow

Po zain­sta­lo­waniu kompo­nentów systemu flow - sterow­nika do zarzą­dzania energią, zasi­lacza oraz licz­nika energii - można rozpo­cząć wstępną konfi­gu­rację za pomocą prze­glą­darki inter­ne­towej. Następnie projekt należy prze­kazać klien­towi, który kończy konfi­gu­rację i może w każdej chwili dokonać zmian w swoim domowym systemie zarzą­dzania energią.
