Mespatroonlastscheider NH000, voor railsysteem 60 mm afgaand boven LT0057
EAN-nummer
3250614200625
Verpakking
1 Stuk
Artikelgroep
V75
Brutoprijs
€ 88,80
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
NH-mespatroon 2 producten beschikbaar -
Hulpcontact 1 producten beschikbaar
Maak jouw systeem compleet
-
LNH00010M6
Mespatroon NH000 10 A 690 V gG combimelder
€ 18,80 / Stuk* -
LNH0006MMespatroon NH000 6 A 500 V gG combimelder
€ 16,50 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom100 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 609473,5 kA
-
Nominale bedrijfsstroom bij AC22B100 A
Zekering
-
ZekeringsgrootteNH000
Aansluiting
-
Aansluitdoorsnede soepele ader6 - 70 mm²
-
Aansluitdoorsnede massieve ader6 - 70 mm²
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment3 - 3 NM
-
Gemonteerd opRailsysteem
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Vermogensverlies bij nominale stroom In14 W
Levensduur
-
Maximale aantal mechanische schakelingen1700
-
Elektrische levensduur in aantal cycli300
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.42000
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8000 V
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP3X
Afmetingen
-
Hoogte214 mm
-
Breedte53 mm
-
Diepte106 mm
-
Afstand railsysteem60 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

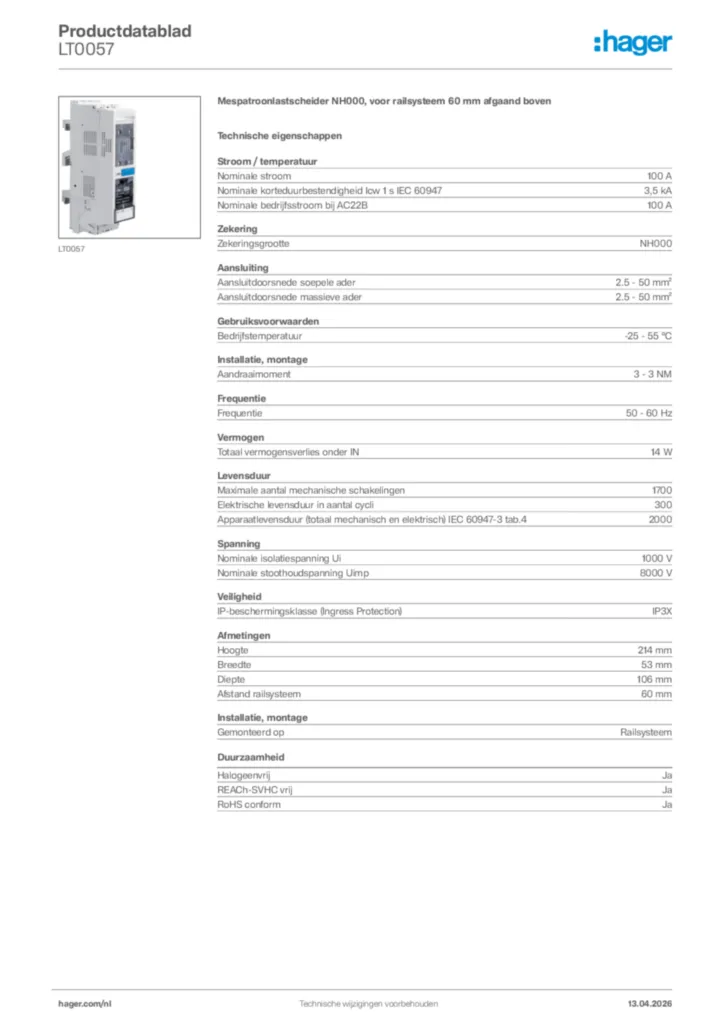

Afbeelding LT0057
-
