Mespatroonlastscheider NH000, voor railsysteem 60 mm afgaand onder LT0056
EAN-nummer
3250614200618
Verpakking
1 Stuk
Artikelgroep
V75
Brutoprijs
€ 88,80
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
NH-mespatroon 2 producten beschikbaar -
Hulpcontact 1 producten beschikbaar
Maak jouw systeem compleet
-
LNH00010M6
Mespatroon NH000 10 A 690 V gG combimelder
€ 18,80 / Stuk* -
LNH0006MMespatroon NH000 6 A 500 V gG combimelder
€ 16,50 / Stuk*

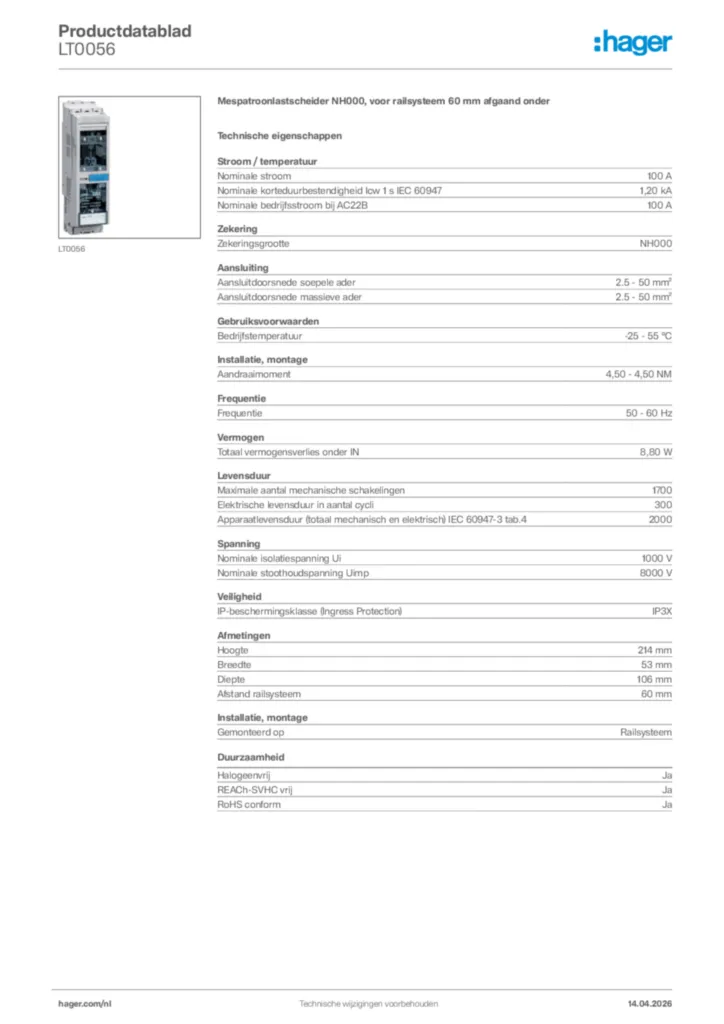

Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom100 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 609471,20 kA
-
Nominale bedrijfsstroom bij AC22B100 A
Zekering
-
ZekeringsgrootteNH000
Aansluiting
-
Aansluitdoorsnede soepele ader2.5 - 50 mm²
-
Aansluitdoorsnede massieve ader2.5 - 50 mm²
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment4,50 - 4,50 NM
-
Gemonteerd opRailsysteem
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Vermogensverlies bij nominale stroom In8,80 W
Levensduur
-
Maximale aantal mechanische schakelingen1700
-
Elektrische levensduur in aantal cycli300
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.42000
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8000 V
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP3X
Afmetingen
-
Hoogte214 mm
-
Breedte53 mm
-
Diepte106 mm
-
Afstand railsysteem60 mm
