Vermogensautomaat h3+, P160 TM 4P4D N0-100% 63 A 40 kA, kooiklemmen HNS064DC
EAN-nummer
3250613177706
Verpakking
1 Stuk
Artikelgroep
871
Brutoprijs
€ 365,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Shunt afschakeling 5 producten beschikbaar -
Nulspanningsspoel 8 producten beschikbaar -
Hulpcontactblok 5 producten beschikbaar -
Vergrendelingfuncties 3 producten beschikbaar -
Handgreep voor vermogensautomaat 1 producten beschikbaar -
Bekijk meer 23 andere producten beschikbaar
Maak jouw systeem compleet
-
HXA001H
Uitschakelspoel (SHT) h3+, P160-P250-P630 24 VDC
€ 84,80 / Stuk* -
HXA002HUitschakelspoel (SHT) h3+, P160-P250-P630 48 VDC
€ 84,80 / Stuk* -
HXA003HUitschakelspoel (SHT) h3+, P160-P250-P630 100-120 VAC
€ 84,80 / Stuk* -
HXA004HUitschakelspoel (SHT) h3+, P160-P250-P630 220-240 VAC
€ 84,80 / Stuk* -
HXA005HUitschakelspoel (SHT) h3+, P160-P250-P630 380-450 VAC
€ 84,80 / Stuk*
-
HXA011H
Nulspanningspoel (UVR) h3+, P160-P250-P630 24 VDC
€ 102,00 / Stuk* -
HXA013HNulspanningspoel (UVR) h3+, P160-P250-P630 100-120 VAC
€ 102,00 / Stuk* -
HXA014HNulspanningspoel (UVR) h3+, P160-P250-P630 200-240 VAC
€ 102,00 / Stuk* -
HXA015HNulspanningspoel (UVR) h3+, P160-P250-P630 380-450 VAC
€ 102,00 / Stuk* -
HXA051HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 24 VDC
€ 156,00 / Stuk* -
HXA053HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 110-120 VAC
€ 193,00 / Stuk* -
HXA054HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 220-240 VAC
€ 156,00 / Stuk* -
HXA055HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 380-450 VAC
€ 156,00 / Stuk*
-
HXA021H
AX positie hulpcontact h3+, 1NO+1NC 230 VAC
€ 54,60 / Stuk* -
HXA024HAL triphulpcontact h3+, 1NO+1NC 250 VAC
€ 71,30 / Stuk* -
HXA025HAX positie hulpcontact h3+, 1NO+1NC 125 VAC
€ 71,30 / Stuk* -
HXA026HAL triphulpcontact h3+, 1NO+1NC 125 VAC
€ 68,70 / Stuk* -
HYC250HHulpcontactaansluiting basiszijde, h3+ P160-P250-P630
€ 22,20 / Stuk*
-
HXA039H
Hangslotset voor draaibediening, h3+ P160-P250-P630
€ 8,55 / Stuk* -
HXS066HVergrendelingsfrontkap mechanisch, h3+ P160
€ 39,70 / Stuk* -
HXS166HVergrendelingsverbindingset mechanisch, h3+ P160 4P
€ 34,30 / Stuk*
-
HXS030H
Draaibediening direct, h3+ P160
€ 54,30 / Stuk*
-
HXS031HDraaibediening voor bediening op deur, h3+ P160
€ 124,00 / Stuk*
-
HYA035HKabelset 0,75 mm² - 6 draden, h3+
€ 41,00 / Stuk* -
HYC352HHulpcontact MCCB-zijde (2-draden), h3+ P160-P250-P630
€ 22,20 / Stuk* -
HYC353HHulpcontact MCCB-zijde (3-draden), h3+ P160-P250-P630
€ 22,20 / Stuk*
-
HYS002HKabelklem voor kooiklem, Cu/Al 1x 10-95 mm², h3+ P160 4P
€ 32,70 / Stuk* -
HYS006HExterne kabelklem voor kooiklem Cu/Al 1x35-120 mm², h3+ P160 4P
€ 51,50 / Stuk* -
HYS013HRechte aansluitset, h3+ P160 3P/4P
€ 45,70 / Stuk* -
HYS015HVerspreidingsset voor kabelklem, h3+ P160 4P
€ 53,20 / Stuk* -
HYS132HAchteraansluiting h3+, P160 4P 63-160 A
€ 61,80 / Stuk* -
HYS328HL-achteraansluitklem voor plug-in, h3+ P160 1P
€ 16,80 / Stuk*
-
HYS019HFasescheidingswand h3+, P160 3P/4P
€ 8,70 / Stuk*
-
HYS033HDIN-railadapter h3+, P160 3P/4P
€ 13,70 / Stuk*
-
HYS201HPlug-in basis, h3+ P160 4P
€ 230,00 / Stuk* -
HYS301HPlug-in vermogenschakelaar conversieset, h3+ P160 4P (63-160 A)
€ 113,00 / Stuk*
-
HYS256HVeiligheidstrip, h3+ P160-P250
€ 60,30 / Stuk* -
HYS257HVeiligheidstrip voor Unimes, h3+ P160
€ 38,10 / Stuk*
-
HYS022HKlemafscherming voor rechte aansluitset, h3+ P160 4P
€ 48,00 / Stuk* -
HYS024HKlemafscherming voor verspreidingsset, h3+ P160 4P
€ 48,00 / Stuk* -
HYS026HKlemafscherming voor achter- en plug-in-aansluitingen, h3+ P160 4P
€ 48,00 / Stuk* -
HYS051HAardeplaat voor rechte aansluitset h3+, P160 4P
€ 43,30 / Stuk* -
HYS053HAardeplaat voor verspreidingsset h3+, P160 4P
€ 43,30 / Stuk* -
HYS322HKlemafscherming voor plug-in basis, h3+ P160 4P
€ 48,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom63 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)40 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)50 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-250 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-240 kA
Uitvoering
-
Aantal polen4
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingLinks
Frequentie
-
Frequentie50 - 60 Hz
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitTM A/A
Vermogen
-
Vermogensverlies bij nominale stroom In10,50 W
Levensduur
-
Elektrische levensduur in aantal cycli10000
-
Maximale aantal mechanische schakelingen40000
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Aansluiting
-
Aansluitdoorsnede soepele ader6 - 70 mm²
-
Aansluitdoorsnede massieve ader6 - 95 mm²
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Deksel, deur
-
VergrendelbaarJa
Kabel
-
Materiaal kabelKoper
Compatibiliteit
-
Compatibel met aardlekelementNee
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
Afmetingen
-
Hoogte130 mm
-
Breedte120 mm
-
Diepte97 mm
Installatie, montage
-
Montage/aansluitpositieFront
-
Aandraaimoment6 - 6 NM
Belangrijkste elektrische eigenschappen
-
Aandraaimoment aansluitklem onder6 - 6 NM
-
Aandraaimoment aansluitklem boven6 - 6 NM
Elektrische beveiliging
-
Directe beveiliging (lg): instellingscoëfficiënt6, 8, 10, 12
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

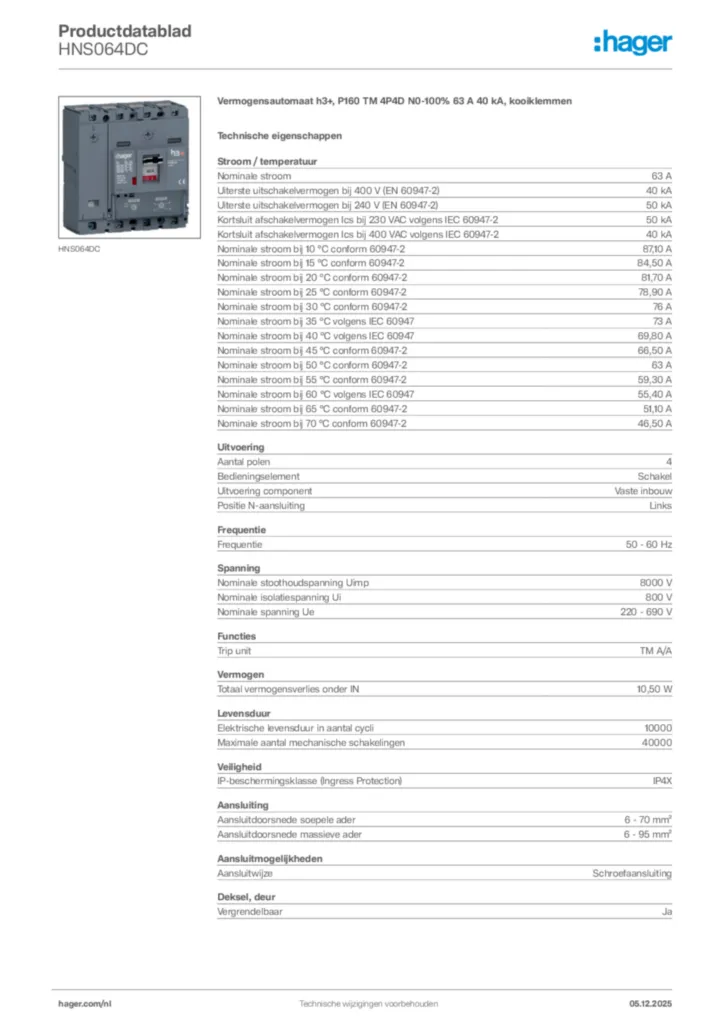

Afbeelding HNS064DC
-
Instructiehandleiding
Instructiehandleiding International 2016-03-09
PDF4,40 MB
Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Instructiehandleiding International 2023-03-08
PDF7,44 MB -
STEP-bestanden
STEP-bestanden International 2023-09-04
STP1014,02 kB -
Handboek
Handboek International 2023-11-16
PDF48,75 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-02-01
PDF300,00 kB
Meer documentatie
