MCCB

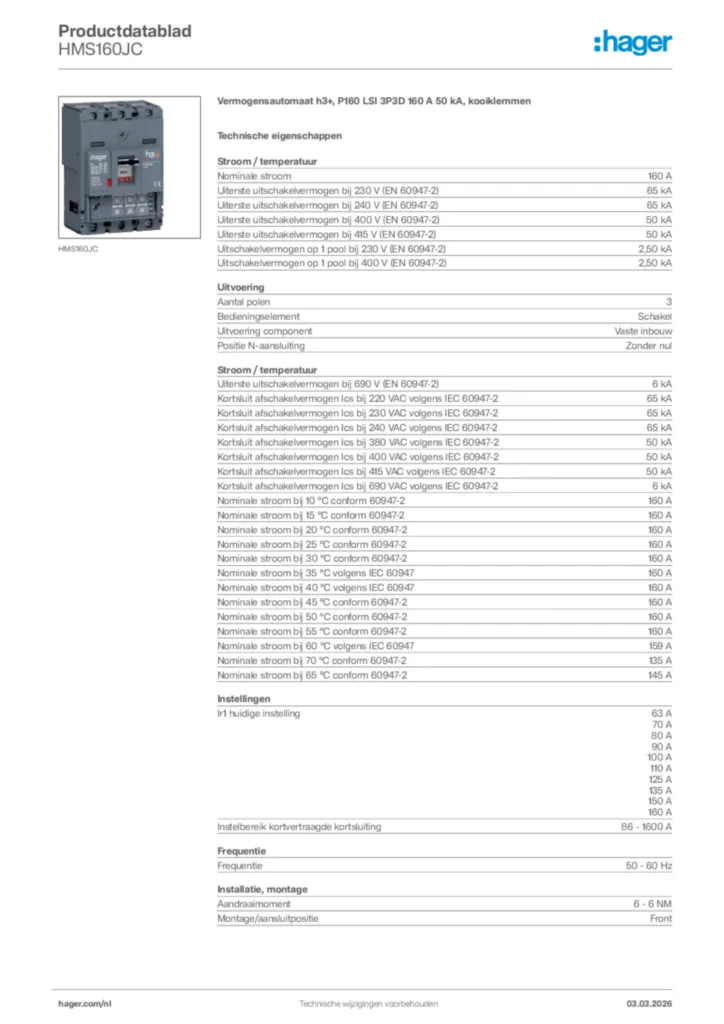

Vermogensautomaat h3+, P160 LSI 3P3D 160 A 50 kA, kooiklemmen HMS160JC

Name: HMS160JC
Brand: Hager
SKU: HMS160JC20
Price: 840 EUR

EAN-nummer

3250613145781

Verpakking

1 Stuk

Artikelgroep

872

Brutoprijs

€ 840,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Hulpcontactblok 5 producten beschikbaar
Shunt afschakeling 5 producten beschikbaar
Nulspanningsspoel 8 producten beschikbaar
Hulpcontactadapter 3 producten beschikbaar
Aansluitingen 5 producten beschikbaar
Interfacekabels 2 producten beschikbaar

Technische eigenschappen

Nominale stroom

160 A
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)

65 kA
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)

65 kA
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)

50 kA
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)

50 kA
Uitschakelvermogen op 1 pool bij 230 V (EN 60947-2)

2,50 kA
Uitschakelvermogen op 1 pool bij 400 V (EN 60947-2)

2,50 kA
Uiterste uitschakelvermogen bij 690 V (EN 60947-2)

6 kA
Kortsluit afschakelvermogen Ics bij 220 VAC volgens IEC 60947-2

65 kA
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2

65 kA
Kortsluit afschakelvermogen Ics bij 240 VAC volgens IEC 60947-2

65 kA
Kortsluit afschakelvermogen Ics bij 380 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 415 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 690 VAC volgens IEC 60947-2

6 kA
Nominale stroom bij 10 °C conform 60947-2

160 A
Nominale stroom bij 15 °C conform 60947-2

160 A
Nominale stroom bij 20 °C conform 60947-2

160 A
Nominale stroom bij 25 °C conform 60947-2

160 A
Nominale stroom bij 30 °C conform 60947-2

160 A
Nominale stroom bij 35 °C volgens IEC 60947

160 A
Nominale stroom bij 40 °C volgens IEC 60947

160 A
Nominale stroom bij 45 °C conform 60947-2

160 A
Nominale stroom bij 50 °C conform 60947-2

160 A
Nominale stroom bij 55 °C conform 60947-2

160 A
Nominale stroom bij 60 °C volgens IEC 60947

159 A
Nominale stroom bij 70 °C conform 60947-2

135 A
Nominale stroom bij 65 °C conform 60947-2

145 A

Aantal polen

3
Bedieningselement

Schakel
Uitvoering component

Vaste inbouw
Positie N-aansluiting

Zonder nul

Ir1 huidige instelling

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Instelbereik kortvertraagde kortsluiting

86 - 1600 A

Frequentie

50 - 60 Hz

Aandraaimoment

6 - 6 NM
Montage/aansluitpositie

Front

Nominale stoothoudspanning Uimp

8000 V
Nominale isolatiespanning Ui

800 V
Nominale spanning Ue

220 - 690 V

Trip unit

LSI

‌Totaal vermogensverlies onder IN

27 W
Vermogensverlies per pool bij In

9 W

Elektrische levensduur in aantal cycli

10000
Maximale aantal mechanische schakelingen

40000

Aantal hulpcontacten als wisselcontact

0
Aantal hulpcontacten als verbreekcontact

0
Aantal hulpcontacten als maakcontact

0

IP-beschermingsklasse (Ingress Protection)

IP4X

Bedrijfstemperatuur

-25 - 70 °C
Graad van vervuiling IEC 664

3

Aansluitdoorsnede soepele ader

6 - 70 mm²
Aansluitdoorsnede massieve ader

6 - 95 mm²

Vergrendelbaar

Ja

Materiaal kabel

Koper

Hoogte

130 mm
Breedte

90 mm
Diepte

97 mm

Motorbediening geïntegreerd

Nee

Geschikt voor DIN-rail

Nee
Compatibel met aardlekelement

Nee
Geschikt voor verdeelbord

Ja

Positie voeding

Bidirectioneel

Aansluitwijze

Schroefaansluiting

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kortstondige beveiliging (std): gelijkstroom (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Directe beveiliging (lg): instellingscoëfficiënt

3, 4, 5, 6, 7, 8, 9, 10, 11

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
