Vermogensautomaat h3+, P160 TM 4P4D N0-100% 63 A 50 kA, kooiklemmen HMS064DC
EAN-nummer
3250613177379
Verpakking
1 Stuk
Artikelgroep
871
Brutoprijs
€ 392,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Nulspanningsspoel 8 producten beschikbaar -
Hendel met vergrendeling van vermogensautomaat 1 producten beschikbaar -
Shunt afschakeling 5 producten beschikbaar -
Hulpcontactadapter 3 producten beschikbaar -
Aansluitingen 6 producten beschikbaar -
Hulpcontactblok 5 producten beschikbaar
Maak jouw systeem compleet
-
HXA013H
Nulspanningspoel (UVR) h3+, P160-P250-P630 100-120 VAC
€ 105,00 / Stuk* -
HXA051HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 24 VDC
€ 160,00 / Stuk* -
HXA015HNulspanningspoel (UVR) h3+, P160-P250-P630 380-450 VAC
€ 105,00 / Stuk* -
HXA014HNulspanningspoel (UVR) h3+, P160-P250-P630 200-240 VAC
€ 105,00 / Stuk* -
HXA055HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 380-450 VAC
€ 160,00 / Stuk* -
HXA054HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 220-240 VAC
€ 160,00 / Stuk* -
HXA011HNulspanningspoel (UVR) h3+, P160-P250-P630 24 VDC
€ 105,00 / Stuk* -
HXA053HNulspanningspoel vertraagd (UVR) h3+, P160-P250-P630 110-120 VAC
€ 198,00 / Stuk*
-
HXA003H
Uitschakelspoel (SHT) h3+, P160-P250-P630 100-120 VAC
€ 87,10 / Stuk* -
HXA005HUitschakelspoel (SHT) h3+, P160-P250-P630 380-450 VAC
€ 87,10 / Stuk* -
HXA002HUitschakelspoel (SHT) h3+, P160-P250-P630 48 VDC
€ 87,10 / Stuk* -
HXA001HUitschakelspoel (SHT) h3+, P160-P250-P630 24 VDC
€ 87,10 / Stuk* -
HXA004HUitschakelspoel (SHT) h3+, P160-P250-P630 220-240 VAC
€ 87,10 / Stuk*
-
HYC352H
Hulpcontact MCCB-zijde (2-draden), h3+ P160-P250-P630
€ 22,80 / Stuk* -
HYA035HKabelset 0, 75 mm² - 6 draden, h3+
€ 42,10 / Stuk* -
HYC353HHulpcontact MCCB-zijde (3-draden), h3+ P160-P250-P630
€ 22,80 / Stuk*
-
HYS328H
L-achteraansluitklem voor plug-in, h3+ P160 1P
€ 17,30 / Stuk* -
HYS015HVerspreidingsset voor kabelklem, h3+ P160 4P
€ 54,60 / Stuk* -
HYS013HRechte aansluitset, h3+ P160 3P/4P
€ 46,90 / Stuk* -
HYS006HExterne kabelklem voor kooiklem Cu/Al 1x35-120 mm², h3+ P160 4P
€ 52,90 / Stuk* -
HYS002HKabelklem voor kooiklem, Cu/Al 1x 10-95 mm², h3+ P160 4P
€ 33,60 / Stuk* -
HYS132HAchteraansluiting h3+, P160 4P 63-160 A
€ 63,50 / Stuk*
-
HYC250H
Hulpcontactaansluiting basiszijde, h3+ P160-P250-P630
€ 22,80 / Stuk* -
HXA026HAL triphulpcontact h3+, 1NO+1NC 125 VAC
€ 70,60 / Stuk* -
HXA021HAX positie hulpcontact h3+, 1NO+1NC 230 VAC
€ 56,10 / Stuk* -
HXA024HAL triphulpcontact h3+, 1NO+1NC 250 VAC
€ 73,20 / Stuk* -
HXA025HAX positie hulpcontact h3+, 1NO+1NC 125 VAC
€ 73,20 / Stuk*
-
HYS053HAardeplaat voor verspreidingsset h3+, P160 4P
€ 44,50 / Stuk* -
HYS051HAardeplaat voor rechte aansluitset h3+, P160 4P
€ 44,50 / Stuk* -
HYS026HKlemafscherming voor achter- en plug-in-aansluitingen, h3+ P160 4P
€ 49,30 / Stuk* -
HYS024HKlemafscherming voor verspreidingsset, h3+ P160 4P
€ 49,30 / Stuk* -
HYS022HKlemafscherming voor rechte aansluitset, h3+ P160 4P
€ 49,30 / Stuk* -
HYS322HKlemafscherming voor plug-in basis, h3+ P160 4P
€ 49,30 / Stuk*
-
HYS256HVeiligheidstrip, h3+ P160-P250
€ 61,90 / Stuk* -
HYS257HVeiligheidstrip voor Unimes, h3+ P160
€ 39,10 / Stuk*
-
HYS033HDIN-railadapter h3+, P160 3P/4P
€ 14,10 / Stuk*
-
HXA039HHangslotset voor draaibediening, h3+ P160-P250-P630
€ 8,80 / Stuk* -
HXS166HVergrendelingsverbindingset mechanisch, h3+ P160 4P
€ 35,20 / Stuk* -
HXS066HVergrendelingsfrontkap mechanisch, h3+ P160
€ 40,80 / Stuk*
-
HYS301HPlug-in vermogenschakelaar conversieset, h3+ P160 4P (63-160 A)
€ 116,00 / Stuk* -
HYS201HPlug-in basis, h3+ P160 4P
€ 236,00 / Stuk*
-
HYS019HFasescheidingswand h3+, P160 3P/4P
€ 8,95 / Stuk*
-
HXS031HDraaibediening voor bediening op deur, h3+ P160
€ 127,00 / Stuk*
-
HXS030HDraaibediening direct, h3+ P160
€ 55,80 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom63 A
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)50 kA
-
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)65 kA
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-265 kA
-
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-250 kA
-
Nominale stroom bij 10 °C conform 60947-287,10 A
-
Nominale stroom bij 15 °C conform 60947-284,50 A
-
Nominale stroom bij 20 °C conform 60947-281,70 A
-
Nominale stroom bij 25 °C conform 60947-278,90 A
-
Nominale stroom bij 30 °C conform 60947-276 A
-
Nominale stroom bij 35 °C volgens IEC 6094773 A
-
Nominale stroom bij 40 °C volgens IEC 6094769,80 A
-
Nominale stroom bij 45 °C conform 60947-266,50 A
-
Nominale stroom bij 50 °C conform 60947-263 A
-
Nominale stroom bij 55 °C conform 60947-259,30 A
-
Nominale stroom bij 60 °C volgens IEC 6094755,40 A
-
Nominale stroom bij 65 °C conform 60947-251,10 A
-
Nominale stroom bij 70 °C conform 60947-246,50 A
Uitvoering
-
Aantal polen4
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingLinks
Frequentie
-
Frequentie50 - 60 Hz
Spanning
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
Functies
-
Trip unitTM A/A
Vermogen
-
Totaal vermogensverlies onder IN10,50 W
Levensduur
-
Elektrische levensduur in aantal cycli10000
-
Maximale aantal mechanische schakelingen40000
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP4X
Aansluiting
-
Aansluitdoorsnede soepele ader6 - 70 mm²
-
Aansluitdoorsnede massieve ader6 - 95 mm²
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Deksel, deur
-
VergrendelbaarJa
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Kabel
-
Materiaal kabelKoper
Compatibiliteit
-
Compatibel met aardlekelementNee
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
Afmetingen
-
Hoogte130 mm
-
Breedte120 mm
-
Diepte97 mm
Elektrische beveiliging
-
Directe beveiliging (lg): instellingscoëfficiënt6, 8, 10, 12
Installatie, montage
-
Montage/aansluitpositieFront
-
Aandraaimoment6 - 6 NM
-
Aandraaimoment aansluitklem onder6 - 6 NM
-
Aandraaimoment aansluitklem boven6 - 6 NM
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HMS064DC
-

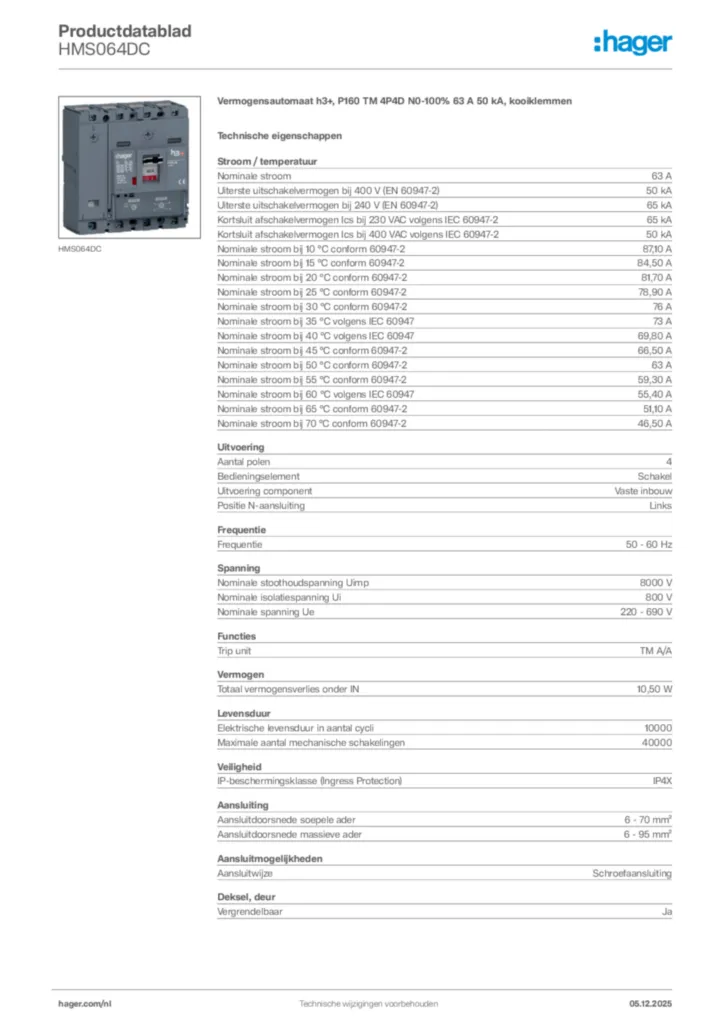

Product datasheet
Hager Productdatablad HMS064DC
Vermogensautomaat h3+, P160 TM 4P4D N0-100% 63 A 50 kA, kooiklemmen
PDF -
Instructiehandleiding
Manual for moulded case circuit breaker h3+ P160 (Date: 2020-03)
Instructiehandleiding International 2016-03-09
PDF4,40 MB
Manual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Instructiehandleiding International 2023-03-08
PDF7,44 MB -
STEP-bestanden
CAD file for MCCB 160A 4P
STEP-bestanden International 2023-09-04
STP1014,02 kB -
Handboek
Technical catalogue
h3+ Moulded Case Circuit breakers up to 630A
PDF48,86 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-02-01
PDF300,00 kB
