Vermogensautomaat h3+, P160 Energy 3P3D 160 A 70 kA, kooiklemmen HES160NC
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Interfacekabels 10 producten beschikbaar
-
Communicatiemodulen 2 producten beschikbaar
-
Elektrische toebehoren voor laagspanningscomponenten 1 producten beschikbaar
-
DC-voeding 1 producten beschikbaar
-
Shunt afschakeling 5 producten beschikbaar
-
Bekijk meer 38 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Nominale stroom160 A
-
Nominaal afschakelvermogen Icu bij 400 VAC IEC 60947-270 kA
-
Nominaal afschakelvermogen Icu bij 240 VAC IEC 60947-285 kA
-
Nominaal afschakelvermogen Icu bij 415 VAC IEC 60947-270 kA
-
Nominaal afschakelvermogen Icu bij 690 VAC IEC60947-26 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 220 VAC volgens IEC 60947-285 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC 60947-285 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 240 VAC volgens IEC 60947-285 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 380 VAC volgens IEC 60947-250 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 400 VAC volgens IEC 60947-250 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 415 VAC volgens IEC 60947-250 kA
-
Nominaal kortsluitafschakelvermogen Ics bij 690 VAC volgens IEC 60947-26 kA
-
Nominale stroom 10°C volgens IEC60947160 A
-
Nominale stroom 15°C volgens IEC60947160 A
-
Nominale stroom 20°C volgens IEC 60947160 A
-
Nominale stroom 25°C volgens IEC 60947160 A
-
Nominale stroom 30°C volgens IEC 60947160 A
-
Nominale stroom 35°C volgens IEC 60947160 A
-
Nominale stroom 40°C volgens IEC 60947160 A
-
Nominale stroom 45°C volgens IEC60947160 A
-
Nominale stroom 50°C volgens IEC 60947160 A
-
Nominale stroom 55°C volgens IEC 60947160 A
-
Nominale stroom 60°C volgens IEC 60947160 A
-
Nominale stroom 65°C volgens IEC 60947160 A
-
Nominale stroom 70°C volgens IEC 60947150 A
-
Aantal polen3
-
BedieningselementSchakel
-
Uitvoering componentVaste inbouw
-
Positie N-aansluitingZonder nul
-
Frequentie50 - 60 Hz
-
Nominale stoothoudspanning Uimp8000 V
-
Nominale isolatiespanning Ui800 V
-
Nominale spanning Ue220 - 690 V
-
Trip unitEnergy
-
Vermogensverlies bij nominale stroom In27 W
-
Elektrische levensduur in aantal cycli10000
-
Maximale aantal mechanische schakelingen40000
-
Aandraaimoment6 - 6 NM
-
Montage/aansluitpositieFront
-
Beschermingsgraad IPIP4X
-
Aansluitdoorsnede soepele ader6 - 70 mm²
-
Aansluitdoorsnede massieve ader6 - 95 mm²
-
VergrendelbaarJa
-
Materiaal kabelKoper
-
Compatibel met aardlekelementNee
-
Geschikt voor DIN-railNee
-
Geschikt voor verdeelbordJa
-
Hoogte130 mm
-
Breedte90 mm
-
Diepte97 mm
-
Type connector/stekerSchroefaansluiting
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-

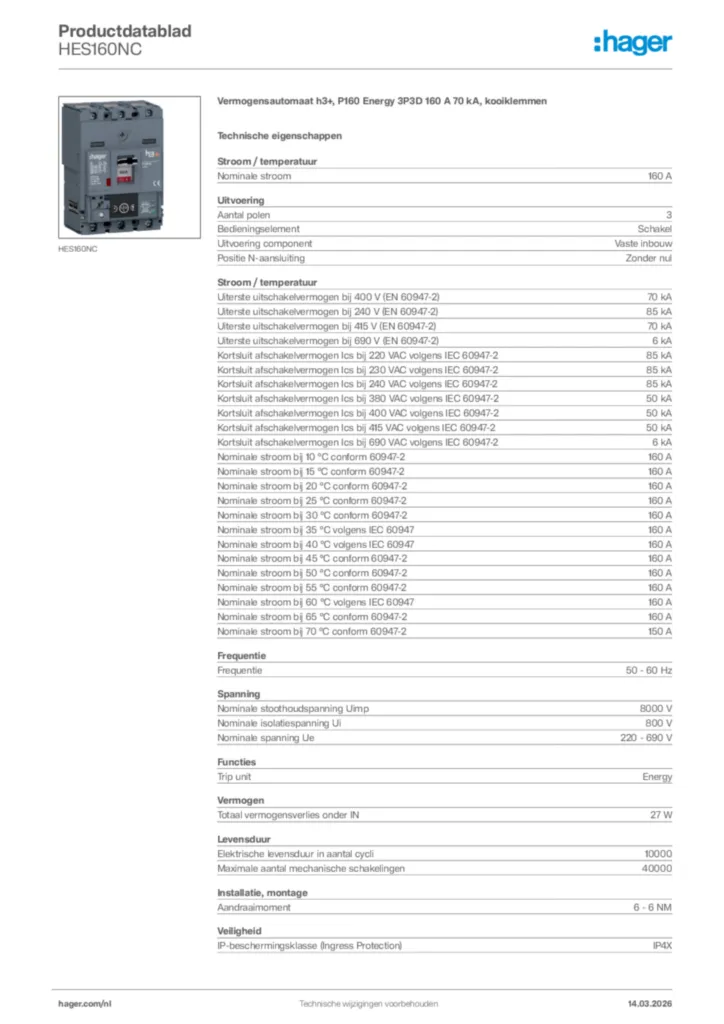

Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HES160NC
-
Bedrijfshandleiding
Bedrijfshandleiding International 2020-09-21
PDF13,53 MB -
Instructiehandleiding
Instructiehandleiding International 2016-03-09
PDF4,40 MBManual for moulded case circuit breaker h3+ P160 (Date: 2023-03)
Instructiehandleiding International 2023-03-08
PDF7,44 MB -
Installatiehandleiding
Installatiehandleiding International 2019-10-24
PDF2,93 MB -
STEP-bestanden
STEP-bestanden International 2023-11-24
STP886,39 kB -
Handboek
6LE005047AB_TECHNICALCATALOGUEP630_EN
Handboek International 2023-11-16
PDF48,75 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-02-01
PDF300,00 kB
