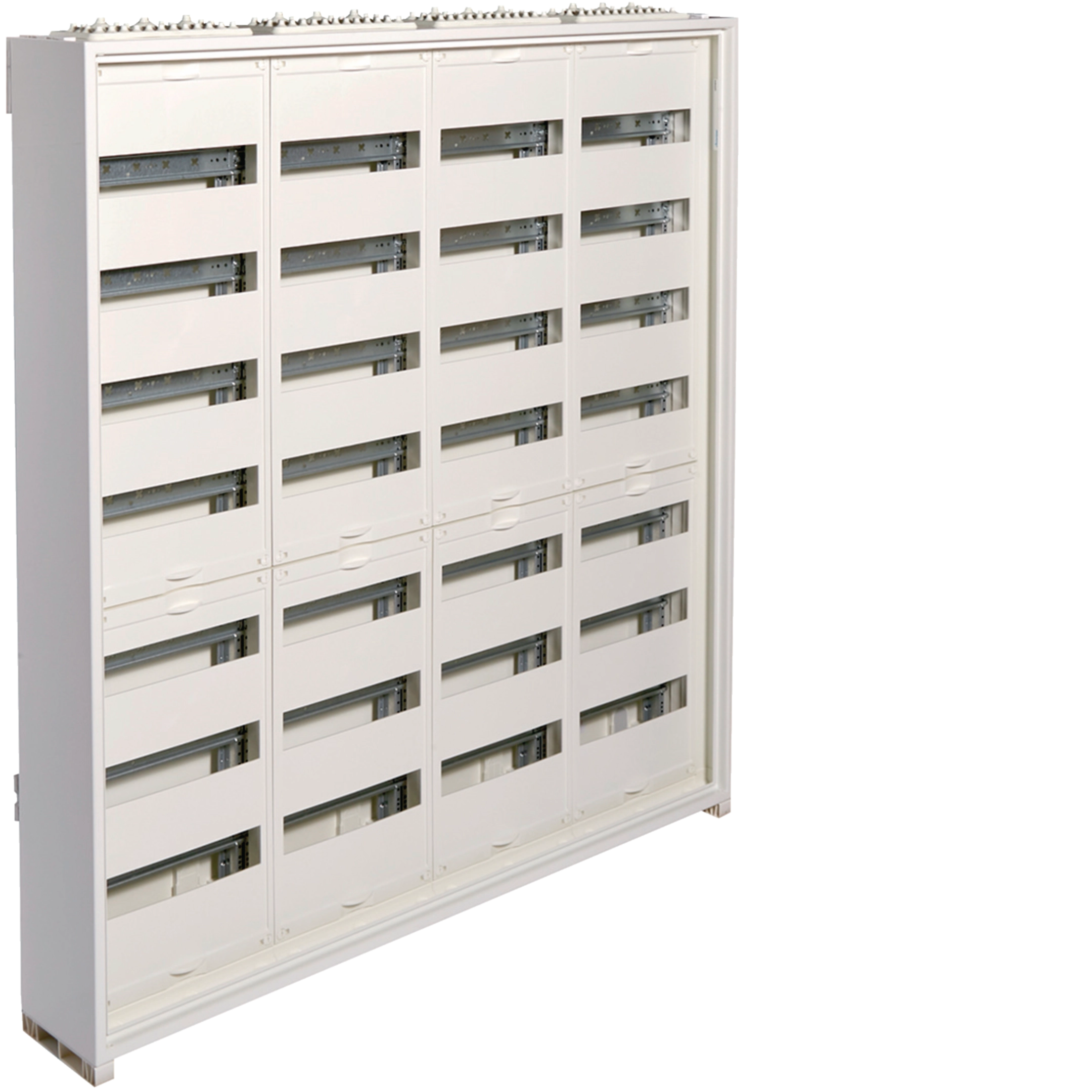

Opbouwveldverdeler IP30, 1100x1050x161 mm, 336 modulen, geïsoleerd FWQ74P1
EAN-nummer
3250612738953
Verpakking
1 Stuk
Artikelgroep
R42
Brutoprijs
€ 1.455,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Afdekprofiel/kabelkanaalkap 1 producten beschikbaar -
Kabel- en buisinvoer 5 producten beschikbaar -
Afdekplaat (reserve-onderdeel) 2 producten beschikbaar -
Deur/bedieningspaneel 4 producten beschikbaar -
Deursluiting 1 producten beschikbaar -
Bekijk meer 40 andere producten beschikbaar
Maak jouw systeem compleet
-
FZ444N
Kabelkanaalkap voor 160/205 mm verdelers, B=1050 mm
€ 114,00 / Stuk*
-
FZ425
Kabelinvoerflens, Univers, IP44/54
€ 38,40 / Stuk* -
FZ428Kabelinvoerflens achterzijde, Univers, IP44/54
€ 38,40 / Stuk* -
FZ460NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ466NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ468NFlensplaat gesloten, Univers, IP44/54, klasse II
€ 22,40 / Stuk*
-
US31A1
Afdekplaat gesloten 450 x 250 mm
€ 63,80 / Stuk* -
US41A1Afdekplaat gesloten 600 x 250 mm
€ 98,30 / Stuk*
-
FZ022N
Deur rechts voor 160/205 mm diepe verdeler, H 1100 x B 550 mm
€ 258,00 / Stuk* -
FZ022NV1Deur rechts, geventileerd voor 160/205mm diepe verdelers, H 1100 x B 550-1300 mm
€ 290,00 / Stuk* -
FZ024NDeur links voor 160/205 mm diepe verdeler, H 1100 x B 1050 mm
€ 155,00 / Stuk* -
FZ024NVDeur links, geventileerd voor 160/205 mm diepe verdeler, H 1100 x B 1050 mm
€ 170,00 / Stuk*
-
FZ598N
Deurschild met handgreep IP44 verdelers
€ 12,50 / Stuk*
-
FZ791NLakstift RAL9010
€ 21,10 / Stuk*
-
KXA04LHRijgklem 4mm² fase, 32A/800V, schroef
€ 1,65 / Stuk*
-
UN62TNMultimedia-montageplaat h x b = 950 x 550 mm, univers
€ 203,00 / Stuk* -
UN71TNMultimedia-montageplaat h x b = 1100 x 300 mm, univers
€ 157,00 / Stuk* -
UN72TNMultimedia-montageplaat h x b = 1100 x 550 mm, univers
€ 198,00 / Stuk*
-
UZ01F1Afscheiding horizontaal b x d = 300 x 160 mm
€ 12,70 / Stuk* -
UZ40F1Afscheiding verticaal h x d = 650 x 160 mm
€ 21,90 / Stuk* -
UZ50F1Afscheiding verticaal h x d = 800 x 160 mm
€ 22,50 / Stuk* -
UZ70F1Afscheiding verticaal h x d = 1100 x 160 mm
€ 40,20 / Stuk* -
ZZ10HAfscheiding horizontaal 250 mm
€ 11,90 / Stuk*
-
KN00AKlemdrager quickconnect-klemmen universeel
€ 5,10 / Stuk*
-
FZ401Afdichtset voor flensplaat FZ402
€ 13,00 / Stuk* -
FZ850SKabelopvangprofiel voor 160/205 mm verdelers, 1 veldbreedte
€ 20,10 / Stuk*
-
FZ803BOphangbeugels IP44/54 verdeler (2 sets à 2 stuks)
€ 18,40 / set* -
UZ00Z2Isolatiestuk voor DIN-rail (2 stuks)
€ 12,30 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 50,20 / Stuk* -
UZ01Z2Isolatiestuk voor doorlopende DIN-rails (1 stuk)
€ 13,40 / Stuk* -
UZ04A1Dubbele dekselhoudervoet inbouwverdeler 110 mm
€ 3,45 / Stuk* -
UZ25V1Draadgeleideklem groot univers N (20 stuks)
€ 45,30 / Stuk* -
UZ25V2Draadgeleideklem klein univers N (20 stuks)
€ 41,50 / Stuk*
-
FZ803DAfstandsstukken montage quickset (2 sets à 2 stuks)
€ 12,40 / set*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 20,80 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 21,20 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 21,80 / Stuk*
-
U82ADIN-rail veldverdeler 7,5 mm
€ 23,30 / Stuk* -
UN07ADraagsteun, lengte 1050 mm (1 set à 2 stuks)
€ 62,80 / Stuk* -
UT22CDIN-rail verdiept, Veldverdeler, set 1 veld 250 mm, geïsoleerd
€ 11,60 / Stuk* -
UZ01B4DIN-rail 1 veld 250 mm
€ 7,10 / Stuk* -
UZ02B4DIN-rail 2 velden 500 mm
€ 10,30 / Stuk* -
UZ03B4DIN-rail 3 velden 750 mm
€ 14,30 / Stuk* -
UZ04B4DIN-rail 4 velden 1050 mm
€ 14,60 / Stuk*
-
UT26AMontageplaat b x h = 202 x 115 mm
€ 31,50 / Stuk* -
UT26BMontageplaat b x h = 202 x 215 mm
€ 35,00 / Stuk* -
UZ31M1Montageplaat 250 x 500 mm univers N
€ 55,60 / Stuk* -
UZ41M1Montageplaat 250 x 650 mm univers N
€ 74,60 / Stuk* -
UZ42M1Montageplaat 500 x 650 mm univers N
€ 93,60 / Stuk* -
UZ51M1Montageplaat 250 x 800 mm univers N
€ 70,80 / Stuk* -
UZ52M1Montageplaat 500 x 800 mm univers N
€ 152,00 / Stuk* -
UZ61M1Montageplaat 250 x 950 mm univers N
€ 84,20 / Stuk* -
UZ62M1Montageplaat 500 x 950 mm univers N
€ 153,00 / Stuk*
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen16
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opOppervlaktemontage
Stroom / temperatuur
-
Nominale stroom125 A
Samenstelling
-
Aantal DIN-rails28
-
Aantal verdelerrijen7
-
Aantal velden in de breedte4
-
Met slotNee
-
Heeft N -klemmenblokNee
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen336
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte1100 mm
-
Breedte1050 mm
-
Diepte160 mm
-
Aantal breedte-eenheden12
Deksel, deur
-
Aantal kastdeuren0
-
Aantal sloten0
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeOppervlaktemontage
Materiaal
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK07
-
IP-beschermingsklasse (Ingress Protection)IP30
-
Type slotZonder slot
