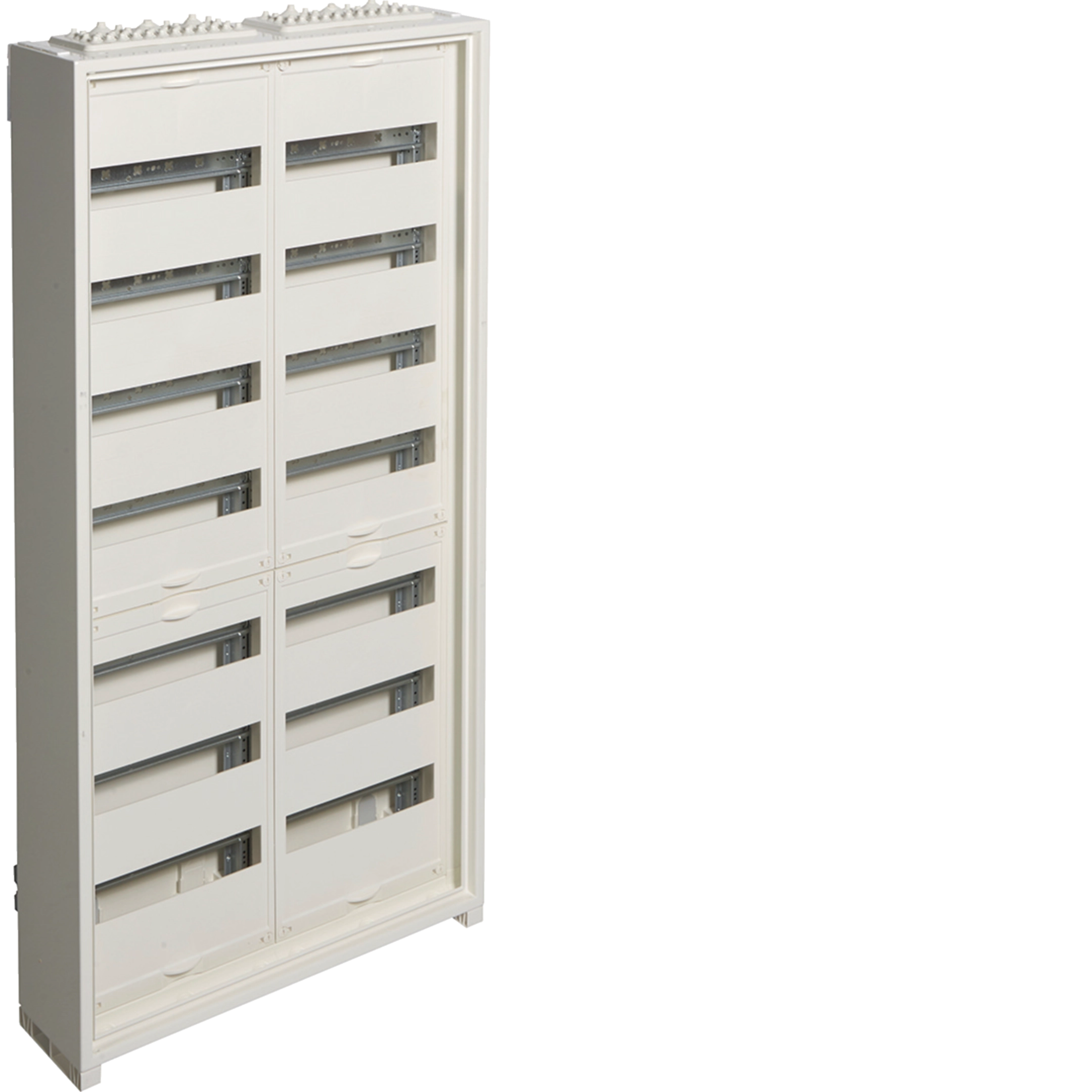

Opbouwveldverdeler IP30, 1100x550x161 mm, 168 modulen, geïsoleerd FWQ72P1
EAN-nummer
3250612738939
Verpakking
1 Stuk
Artikelgroep
R42
Brutoprijs
€ 905,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Scheidingsschot 5 producten beschikbaar -
Montageplaat (reserve-onderdeel) 9 producten beschikbaar -
Montagetoebehoren 7 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Componenten voor bedrading, kabelinvoer en kabelbevestiging 2 producten beschikbaar -
Kabel- en buisinvoer 5 producten beschikbaar
Maak jouw systeem compleet
-
UZ01F1
Afscheiding horizontaal b x d = 300 x 160 mm
€ 12,70 / Stuk* -
UZ40F1Afscheiding verticaal h x d = 650 x 160 mm
€ 21,90 / Stuk* -
UZ50F1Afscheiding verticaal h x d = 800 x 160 mm
€ 22,50 / Stuk* -
UZ70F1Afscheiding verticaal h x d = 1100 x 160 mm
€ 40,20 / Stuk* -
ZZ10HAfscheiding horizontaal 250 mm
€ 11,90 / Stuk*
-
UT26A
Montageplaat b x h = 202 x 115 mm
€ 31,50 / Stuk* -
UT26BMontageplaat b x h = 202 x 215 mm
€ 35,00 / Stuk* -
UZ31M1Montageplaat 250 x 500 mm univers N
€ 55,60 / Stuk* -
UZ41M1Montageplaat 250 x 650 mm univers N
€ 74,60 / Stuk* -
UZ51M1Montageplaat 250 x 800 mm univers N
€ 70,80 / Stuk* -
UZ61M1Montageplaat 250 x 950 mm univers N
€ 84,20 / Stuk* -
UZ42M1Montageplaat 500 x 650 mm univers N
€ 93,60 / Stuk* -
UZ52M1Montageplaat 500 x 800 mm univers N
€ 152,00 / Stuk* -
UZ62M1Montageplaat 500 x 950 mm univers N
€ 153,00 / Stuk*
-
UZ25V2
Draadgeleideklem klein univers N (20 stuks)
€ 41,50 / Stuk* -
UZ25V1Draadgeleideklem groot univers N (20 stuks)
€ 45,30 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 50,20 / Stuk* -
UZ01Z2Isolatiestuk voor doorlopende DIN-rails (1 stuk)
€ 13,40 / Stuk* -
UZ00Z2Isolatiestuk voor DIN-rail (2 stuks)
€ 12,30 / Stuk* -
FZ803BOphangbeugels IP44/54 verdeler (2 sets à 2 stuks)
€ 18,40 / set* -
UZ04A1Dubbele dekselhoudervoet inbouwverdeler 110 mm
€ 3,45 / Stuk*
-
FZ803D
Afstandsstukken montage quickset (2 sets à 2 stuks)
€ 12,40 / set*
-
FZ401
Afdichtset voor flensplaat FZ402
€ 13,00 / Stuk* -
FZ850SKabelopvangprofiel voor 160/205 mm verdelers, 1 veldbreedte
€ 20,10 / Stuk*
-
FZ428
Kabelinvoerflens achterzijde, Univers, IP44/54
€ 38,40 / Stuk* -
FZ425Kabelinvoerflens, Univers, IP44/54
€ 38,40 / Stuk* -
FZ460NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ466NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ468NFlensplaat gesloten, Univers, IP44/54, klasse II
€ 22,40 / Stuk*
-
UN62TNMultimedia-montageplaat h x b = 950 x 550 mm, univers
€ 203,00 / Stuk* -
UN71TNMultimedia-montageplaat h x b = 1100 x 300 mm, univers
€ 157,00 / Stuk* -
UN72TNMultimedia-montageplaat h x b = 1100 x 550 mm, univers
€ 198,00 / Stuk*
-
FZ442BVerbindingsset verdeler IP44 breedte 550 verticaal
€ 42,20 / Stuk*
-
FZ791NLakstift RAL9010
€ 21,10 / Stuk*
-
KXA04LHRijgklem 4mm² fase, 32A/800V, schroef
€ 1,65 / Stuk*
-
FZ598NDeurschild met handgreep IP44 verdelers
€ 12,50 / Stuk*
-
UN07ADraagsteun, lengte 1050 mm (1 set à 2 stuks)
€ 62,80 / Stuk* -
UZ01B4DIN-rail 1 veld 250 mm
€ 7,10 / Stuk* -
UZ02B4DIN-rail 2 velden 500 mm
€ 10,30 / Stuk* -
U82ADIN-rail veldverdeler 7, 5 mm
€ 23,30 / Stuk* -
UT22CDIN-rail verdiept, Veldverdeler, set 1 veld 250 mm, geïsoleerd
€ 11,60 / Stuk*
-
KN00AKlemdrager quickconnect-klemmen universeel
€ 5,10 / Stuk*
-
FZ442NKabelkanaalkap voor 160/205 mm verdelers, B=550 mm
€ 97,70 / Stuk*
-
US31A1Afdekplaat gesloten 450 x 250 mm
€ 63,80 / Stuk* -
US41A1Afdekplaat gesloten 600 x 250 mm
€ 98,30 / Stuk*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 20,80 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 21,20 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 21,80 / Stuk*
-
FZ32BInbouwraam voor 160/205 mm verdelers, 550 x 1100 mm
€ 319,00 / Stuk*
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen8
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opOppervlaktemontage
Stroom / temperatuur
-
Nominale stroom125 A
Samenstelling
-
Aantal DIN-rails14
-
Aantal verdelerrijen7
-
Aantal velden in de breedte2
-
Met slotNee
-
Heeft N -klemmenblokNee
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen168
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte1100 mm
-
Breedte550 mm
-
Diepte160 mm
-
Inbouwdiepte0
-
Aantal breedte-eenheden12
Deksel, deur
-
Aantal kastdeuren0
-
Aantal sloten0
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeOppervlaktemontage
Materiaal
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK07
-
IP-beschermingsklasse (Ingress Protection)IP30
-
Type slotZonder slot
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding FWQ72P1
-
Product datasheet
Hager Productdatablad FWQ72P1
Opbouwveldverdeler IP30, 1100x550x161 mm, 168 modulen, geïsoleerd
PDF -
Instructiehandleiding
Instructiehandleiding International 2015-05-08
PDF673,51 kB -
Installatiehandleiding
Aufkleber uni. - f. QS-Rahmen
Installatiehandleiding International 2020-01-01
PDF21,23 kB
MA uni. - f. QS - Schrank schutzisoliert (SKII)
Installatiehandleiding International 2020-01-01
PDF2,05 MB
Montageanleitung Klemmenträger
Installatiehandleiding International 2009-11-26
PDF608,90 kB -
Handboek
Handbook en-GB 2023-03-30
Handboek en-GB 2023-03-30
PDF23,14 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2023-05-12
PDF332,34 kB
Declaration
Conformiteitsverklaring International 2022-08-29
PDF143,25 kB
Declaration
Conformiteitsverklaring International 2022-03-09
PDF1,44 MB
