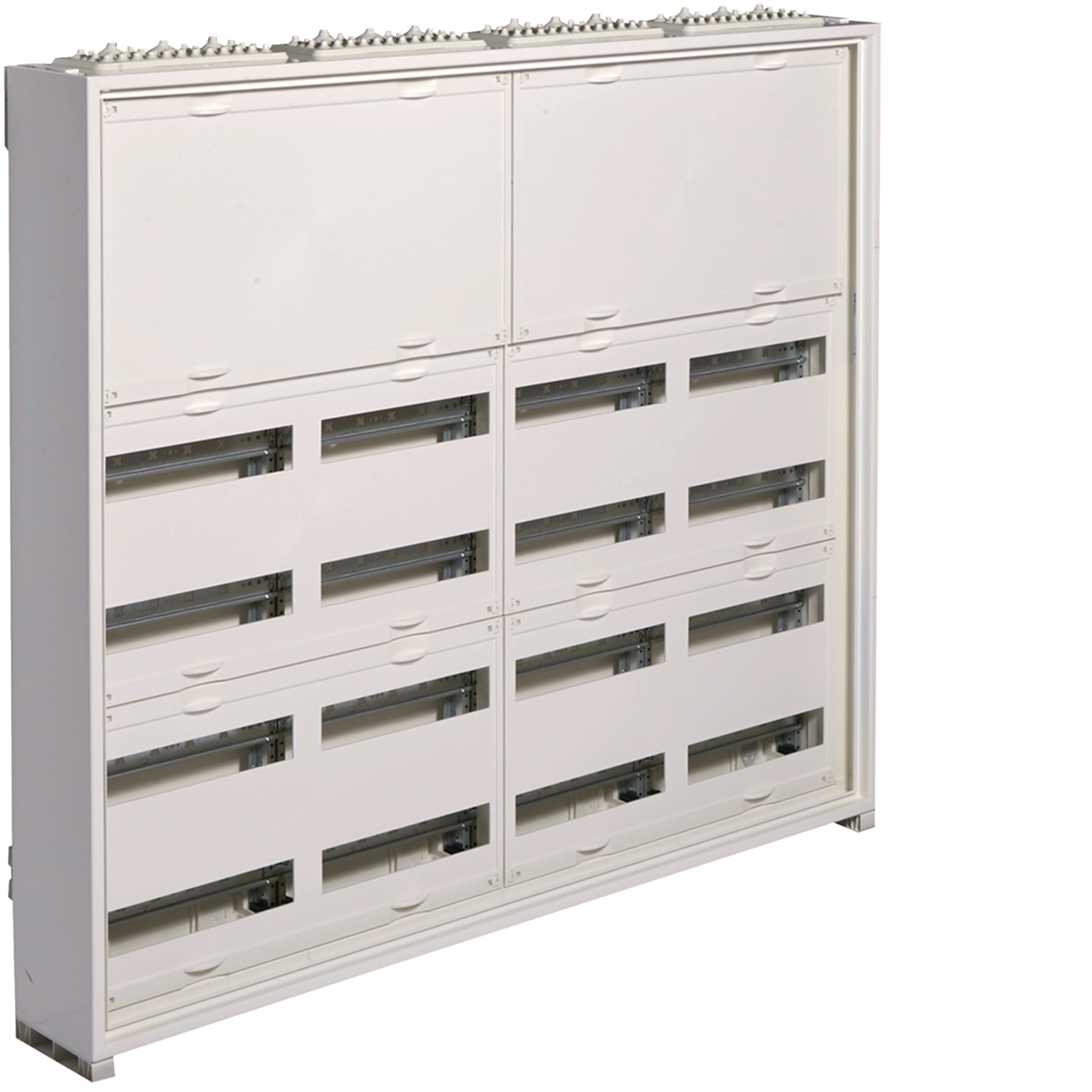

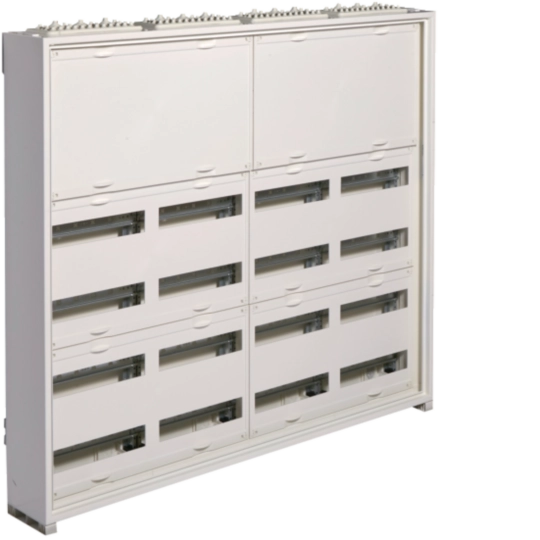

Opbouwveldverdeler met afdekplaat IP30, 950x1050x161 mm, 192 modulen, geïsoleerd FWQ64N1
EAN-nummer
3250612738724
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
Maak jouw systeem compleet
Optionele accessoires
-
Scheidingsschot 5 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Montageplaat (reserve-onderdeel) 9 producten beschikbaar -
Montagetoebehoren 7 producten beschikbaar -
Componenten voor bedrading, kabelinvoer en kabelbevestiging 2 producten beschikbaar -
Kabel- en buisinvoer 5 producten beschikbaar
Maak jouw systeem compleet
-
UZ01F1
Afscheiding horizontaal b x d = 300 x 160 mm
€ 12,80 / Stuk* -
UZ40F1Afscheiding verticaal h x d = 650 x 160 mm
€ 22,10 / Stuk* -
UZ50F1Afscheiding verticaal h x d = 800 x 160 mm
€ 22,70 / Stuk* -
UZ60F1Afscheiding verticaal h x d = 950 x 160 mm
€ 27,30 / Stuk* -
ZZ10HAfscheiding horizontaal 250 mm
€ 12,00 / Stuk*
-
FZ803D
Afstandsstukken montage quickset (2 sets à 2 stuks)
€ 12,50 / set*
-
UT26A
Montageplaat b x h = 202 x 115 mm
€ 31,80 / Stuk* -
UT26BMontageplaat b x h = 202 x 215 mm
€ 35,40 / Stuk* -
UZ31M1Montageplaat 250 x 500 mm univers N
€ 56,70 / Stuk* -
UZ41M1Montageplaat 250 x 650 mm univers N
€ 76,10 / Stuk* -
UZ51M1Montageplaat 250 x 800 mm univers N
€ 72,20 / Stuk* -
UZ61M1Montageplaat 250 x 950 mm univers N
€ 85,90 / Stuk* -
UZ42M1Montageplaat 500 x 650 mm univers N
€ 95,50 / Stuk* -
UZ52M1Montageplaat 500 x 800 mm univers N
€ 155,00 / Stuk* -
UZ62M1Montageplaat 500 x 950 mm univers N
€ 156,00 / Stuk*
-
UZ25V2
Draadgeleideklem klein univers N (20 stuks)
€ 42,30 / Stuk* -
UZ25V1Draadgeleideklem groot univers N (20 stuks)
€ 46,20 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 51,20 / Stuk* -
UZ01Z2Isolatiestuk voor doorlopende DIN-rails (1 stuk)
€ 13,70 / Stuk* -
UZ00Z2Isolatiestuk voor DIN-rail (2 stuks)
€ 12,50 / Stuk* -
FZ803BOphangbeugels IP44/54 verdeler (2 sets à 2 stuks)
€ 18,60 / set* -
UZ04A1Dubbele dekselhoudervoet inbouwverdeler 110 mm
€ 3,50 / Stuk*
-
FZ401
Afdichtset voor flensplaat FZ402
€ 13,10 / Stuk* -
FZ850SKabelopvangprofiel voor 160/205 mm verdelers, 1 veldbreedte
€ 20,30 / Stuk*
-
FZ428
Kabelinvoerflens achterzijde, Univers, IP44/54
€ 38,80 / Stuk* -
FZ425Kabelinvoerflens, Univers, IP44/54
€ 38,80 / Stuk* -
FZ460NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,70 / Stuk* -
FZ466NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,70 / Stuk* -
FZ468NFlensplaat gesloten, Univers, IP44/54, klasse II
€ 22,60 / Stuk*
-
UN61TNMultimedia-montageplaat h x b = 950 x 300 mm, univers
€ 162,00 / Stuk* -
UN62TNMultimedia-montageplaat h x b = 950 x 550 mm, univers
€ 205,00 / Stuk*
-
FZ444BVerbindingsset verdeler IP44 breedte 1050 verticaal
€ 87,10 / Stuk*
-
FZ016NDeur links voor 160/205 mm diepe verdeler, H 950 x B 1050 mm
€ 142,00 / Stuk* -
FZ016NVDeur links, geventileerd voor 160/205 mm diepe verdeler, H 950 x B 1050 mm
€ 160,00 / Stuk* -
FZ014NDeur rechts voor 160/205 mm diepe verdeler, H 950 x B 550 mm
€ 246,00 / Stuk* -
FZ014NV1Deur rechts, geventileerd voor 160/205 mm diepe verdelers, H 950 x B 550-1300 mm
€ 278,00 / Stuk* -
FZ110NDeur met zichtvenster voor 160/205 mm diepe verdeler, H 950 x B 550 mm
€ 302,00 / Stuk*
-
FZ791NLakstift RAL9010
€ 21,30 / Stuk*
-
KXA04LHRijgklem 4mm² fase, 32A/800V, schroef
€ 1,70 / Stuk*
-
FZ598NDeurschild met handgreep IP44 verdelers
€ 12,60 / Stuk*
-
UN06ADraagsteun, lengte 900 mm (1 set à 2 stuks)
€ 57,70 / Stuk* -
UZ01B4DIN-rail 1 veld 250 mm
€ 7,25 / Stuk* -
UZ02B4DIN-rail 2 velden 500 mm
€ 10,50 / Stuk* -
UZ03B4DIN-rail 3 velden 750 mm
€ 14,60 / Stuk* -
UZ04B4DIN-rail 4 velden 1050 mm
€ 14,90 / Stuk* -
U82ADIN-rail veldverdeler 7, 5 mm
€ 23,50 / Stuk* -
UT22CDIN-rail verdiept, Veldverdeler, set 1 veld 250 mm, geïsoleerd
€ 11,80 / Stuk*
-
FZ444NKabelkanaalkap voor 160/205 mm verdelers, B=1050 mm
€ 115,00 / Stuk*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 21,20 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 21,60 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 22,20 / Stuk*
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen16
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opOppervlaktemontage
Stroom / temperatuur
-
Nominale stroom125 A
Samenstelling
-
Aantal DIN-rails18
-
Aantal verdelerrijen6
-
Aantal velden in de breedte4
-
Met slotNee
-
Heeft N -klemmenblokNee
-
Heeft aarde-klemmenblokNee
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen192
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte950 mm
-
Breedte1050 mm
-
Diepte160 mm
-
Inbouwdiepte0
-
Aantal breedte-eenheden48
Deksel, deur
-
Aantal kastdeuren0
-
Aantal sloten0
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeOppervlaktemontage
Materiaal
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK09
-
IP-beschermingsklasse (Ingress Protection)IP30
-
Type slotZonder slot
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding FWQ64N1
-

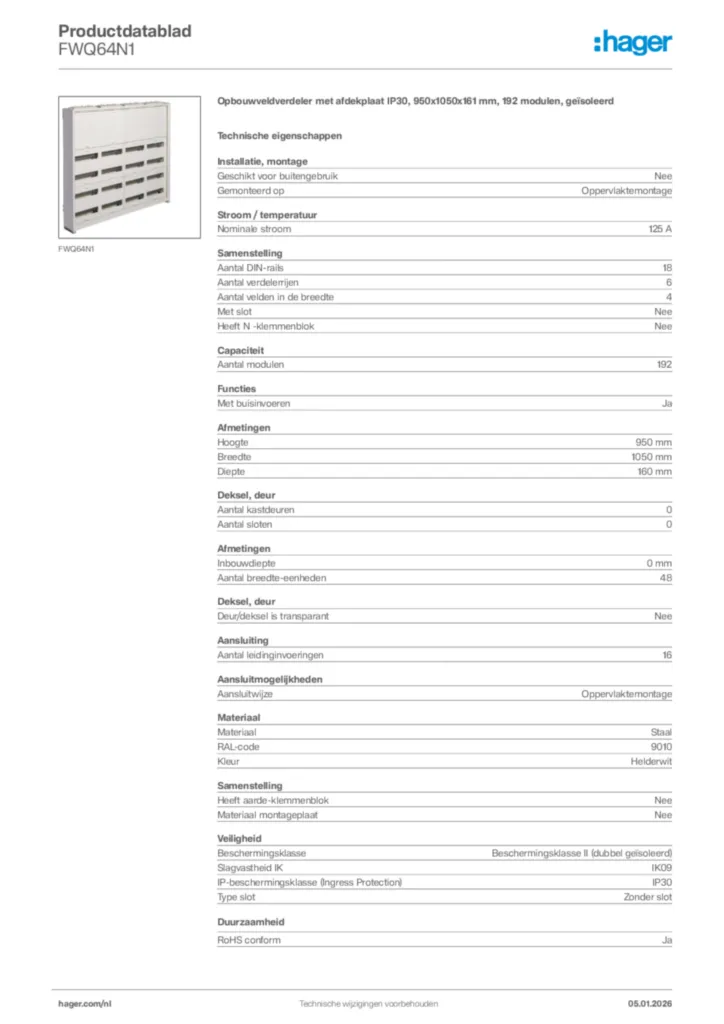

Product datasheet
