Kader bov& & onder, q. evo, b700 x d600mm FN029EW
EAN-nummer
3250612772094
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Railkoper 26 producten beschikbaar -
Afdekstrook 1 producten beschikbaar -
Sluitsysteem 4 producten beschikbaar -
Componenten voor bedrading, kabelinvoer en kabelbevestiging 2 producten beschikbaar -
Ventilatieplaat 1 producten beschikbaar -
Afdekplaat voor behuizing 18 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
UC967Geperforeerde cu baar M10 100x5mm lengte 1750mm
-
UC92080ALAluminium barenstel, q. evo, L2000 800A
-
UC843 -
UC832Cu baar 20x5mm met schroefdraad M6 lengte 1000mm
-
UC842Cu baar 32x5mm met schroefdraad M6 lengte 1000mm
-
UC844Geperforeerde cu baar M10 50x5mm lengte 1750mm
-
UC844EGeperforeerde Cu-baar 50 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC922Geperforeerde cu baar M10 63x5mm lengte 1750mm
-
UC922EGeperforeerde Cu-baar 60 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC966Geperforeerde cu baar M10 80x5mm lengte 1750mm
-
UC966EGeperforeerde Cu-baar 80 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UT87E
Geperf.koperen rail , quadro system, 25x5 mm, L1750mm
-
UC967EGeperforeerde Cu-baar 100 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC968E -
KS72CCu baar 1000mm
-
UM92WOmhulde cu baar soepel 32x6mm 630A lengte 2000mm
-
UM92X
Omhulde cu baar soepel 20x2mm 160A lengte 2000mm
-
UM92Y
Omhulde cu baar soepel 20x3mm 250A lengte 2000mm
-
UM92Z
Omhulde cu baar soepel 32x4mm 400A lengte 2000mm
-
UT88AKoperen hoekverbinding, quadro system 25x5mm
-
UC231Volle afdekplaat h.50mm b.600mm
-
UC300Afdekplaat voor 2 meetapparaten + 2 omschakel. 200x600mm
-
UC6040FPGeventileerde afdekplaat, quadro evo, B600 D400mm
-
UC603040FPGeventileerde afdekplaat, quadro evo, 600x300x400mm
-
UC301Montageplaat 4 meetapp. + omschak., quadro evo, 200x600mm
-
UC237Frontale afdekplaat, q. evo, 800x600mm
-
FN277EDW -
FN276EDW -
UC230Volle afdekplaat h.70mm b.600mm
-
UC6020PL
Afdekplaat voor ventilatie, quadro system, 600x200mm
-
UC232Volle afdekplaat h.150mm b.600mm
-
UC233Volle afdekplaat h.200mm b.600mm
-
UC234Volle afdekplaat h.300mm b.600mm
-
UC235Volle afdekplaat h.400mm b.600mm
-
UC236Volle afdekplaat h.600mm b.600mm
-
UC239Volle afdekplaat h.100mm b.600mm
-
FN947EAfdekplaat quadro+ om opening te sluiten tussen 2 cellen d 700mm
-
UC6010PL
Afdekplaat voor ventilatie, quadro system, 600x100mm
-
FN950Kit laterale verbinding
-
UC969Clipsmoeren en schroeven M5
-
UC821Bevestigingshoeksteun
-
UC200FUGeperforeerde C-profiel, q. evo, B200mm
-
UC275FUGeperforeerde C-profiel, q. evo, B275mm
-
UC475FUGeperforeerde C-profiel, q. evo, B300mm
-
UC500FUGeperforeerde C-profiel, q. evo, B500mm
-
UC600FUGeperforeerde C-profiel, q. evo, B600mm
-
UC900FUGeperforeerde C-profiel, q. evo, L900mm
-
UC800FUGeperforeerde C-profiel, q. evo, B800mm
-
UC000XHPMontagekit klasse II voor H3 & H3+
-
UC835XHPIsolator M8x35mm
-
UC856EZelfborendeschroeven M6*10 (zakje van 25 schroeven)
-
UC000FUBevestiqinqssteun voor geperfor. rail, q. evo
-
UC1800FFunctionele steun vooraan, q. evo, H1800mm
-
UC2060MDNkit voor modulaire apparatuur, quadro evo, 200x600
-
FX291Horizontale verdeelstijl, q. evo, D500mm
-
UC2060AMDRegelbare DIN-rail, q. evo 200x600
-
UC600BUFunctionele rugstijl, q. evo, H600mm
-
UC800BU
Functionele rugstijl, q. evo, H800mm
-
UC600FFunctionele steun vooraan, q. evo, H600mm
-
UC400FFunctionele steun vooraan, q. evo, H400mm
-
UC300FFunctionele steun vooraan, q. evo, H300mm
-
UC200FFunctionele steun vooraan, q. evo, H200mm
-
UC2000FMultifunctionele steun vooraan, quadro evo, h2000 mm, 2 stuks
-
UC289Universeel dwarsstuk b.500mm
-
UC2000FBMultifunctionele steun voor- en achteraan, quadro evo, h2000 mm, 2 stuks
-
UC1800FBFunctionele steunen voor & achter, q. evo, H1800mm
-
UC1600FBFunctionele steunen voor & achter, q. evo, H1600mm
-
FN047EW -
FN046EWStel van 4 montagestijlen, q. evo, H1900mm
-
FN2100PD -
FN1900PD -
A09900Symmetrische rail h.15mm l.2000mm
-
UC825Eindsteun 1 of 2 baren op smalle zijde
-
UC824Steun 1 of 2 baren op smalle zijde
-
UC823Steun 1 of 2 baren op smalle zijde
-
UC822Eindsteun 1 of 2 baren op smalle zijde
-
UC830Vierpolige steunen voor cu baren 20x5mm
-
UC820Vierpolige steun voor cu baren plat
-
UC811Verticaal barenstel lengte 250mm
-
UC500BBDwarsprofiel barentstel, q. evo, B500mm
-
UC834Schermschot lengte 1000mm
-
UC828Schermschot voor steun UC826
-
UC827Schermschot voor steun UC820
-
UC8262 vierpolige schuine steunen voor cu baren
-
UC812Verticaal barenstel lengte 500mm
-
UC8110BBKit barenstel, quadr evo, 4(1x10)
-
UC8210BBKit barenstel, quadr evo, 4(2x10)
-
UC825BBKit barenstel, quadr evo, 4(2x5)
-
UC8310BBKit barenstel, quadr evo, 4(3x10)
-
UC000BBKit van 4 isloatiesteunen voor barenstel, q. evo
-
UC815Vierpolige steun met trapniveau voor cu baren
-
FN089EVolle kabelinvoerplaat b.700mm d.600mm
-
FN60TBPWDak- en bodemplaat, quadro evo b600mm
-
FN80TBPW
Dak- en bodemplaat, quadro evo b800mm
-
FN7060CEWOpen kabelinvoerplaat, bodem, quadro evo, 700x600
-
FN7060RWNGeventileerd dak IP31 quadro evo 700x600
-
FN7060VTWGeventileerd bovenpaneel IP30 quadro evo 700x600
-
UC263PDNKit 3xP250, verticaal, q. evo, 600x300mm
-
UC163HICKit gemotor. schakelaar, q. evo, 63/160A 600x300mm
-
UC2060MPInterne plaat, q. evo, 200x600mm
-
UC464XNKit 2xX630, verticaal, q. evo, 598x398mm
-
UC463XRNKit 1xX630, horizontaal, q. evo, 598x298mm
-
UC163XKit 2xX160, verticaal, q. evo, 600x300mm
-
UC463PRNKit 1xP630, horizontaal, q. evo, 598x298mm
-
UC466XRNKit 2xX630 + diff., verticaal, q. evo, 598x598mm
-
UC162PN -
UC263PNKit 2xP250, verticaal, q. evo, 600x300mm
-
UC263PMNKit 2xP250 gemotor., verticaal, q. evo, 600x300mm
-
UC163PDkit 3x4P/3x3P BM Quadro.system H3+P160, 600x300, verticaal
-
UC264PRNKit 2xP250 + diff., verticaal, q. evo, 600x400mm
-
UC163PNKit 3xP160 + diff., q. evo, 598x298mm
-
UC566Hkit 1xH1000, verticaal, q. evo, 600x600mm
-
UC666HKit 1xH1600, verticaal, q. evo, 600x600mm
-
UC666HMKit 1xH1600 gemotoriseerd, q. evo, 600x600mm
-
UC566HMkit 1xH1000 gemotor., verticaal, q. evo, 600x600mm
-
UC564Hkit 1xH1000, horizontaal, q. evo, 600x400mm
-
UC162Pkit 1xBM Quadro.system H3+P160, 600x200, horizontaal
-
FZ422Kabelinvoerflens IP55 gesloten, staal
-
FZ406MKabelinvoerflens, metrische voorstanzingen voor wartels, 13xM20 + 2xM20/M25, IP55
-
FZ402Kabelinvoerflens IP55 universeel
-
FZ407MKabelinvoerflens, metrische voorstanzingen voor wartels, 6x M25 + 2x M25/32, IP55
-
FZ408MKabelinvoerflens IP54, 2xM25/M32 + 1xM50/63/75
-
FZ402ALKabelinvoerplaat alu voor quadro+
-
FN7060ALVolle kabelinvoerplaat in AL, quadro evo, 700x600
-
FN7060DRVoorgeboorde kabelinvoerplaat, bodem, quadro evo, 700x600
-
UC000HTSHorizontale steun bedradingskanaal, q. evo, 6 stuks
-
FN6020FDWGeschroefde modulaire afdekplaat, quadro evo, 600x200mm
-
FN6020MDWModulaire deur met DIN-rail, quadro evo 600x200mm
-
FN6020PDWModulaire deur, quadro evo 600x200mm
-
FN6030PDWModulaire deur, quadro evo 600x300mm
-
FN6040PDWModulaire deur, quadro evo 600x400mm
-
FN6040PGWDoorzichtige modulaire deur, quadro evo 600x400mm
-
FN6060PDWModulaire deur, quadro evo 600x600mm
-
FN6060PGWDoorzichtige modulaire deur, quadro evo 600x600mm
-
FN8020FDWGeschroefde modulaire afdekplaat, quadro evo, 800x200mm
-
FN507E -
FN516EDoorzichtige deur h.1900mm voor cel b.700mm
-
FN506E
Volle deur h.1900mm voor cel b.700mm
-
FN517E
-
UC4060BLZijdelings tussenschot achteraan, q. evo, 400x600
-
UC6020FMDNKit voor scheiding van modulaire app., q. evo, 600x200
-
UC3060FULCompleet zijdelings tussenschot, q. evo, 300x600
-
UC2060FULCompleet zijdelings tussenschot, q. evo, 200x600
-
UC1560FULCompleet zijdelings tussenschot, q. evo, 150x600
-
UC600FLFrontaal zijdelings tussenschot, q. evo, H600
-
UC400FLFrontaal zijdelings tussenschot, q. evo, H400
-
UC300FLZijdelings frontaal tussenschot, q. evo, H300
-
UC200FLZijdelings frontaal tussenschot, q. evo, H200
-
UC150FLZijdelings frontaal tussenschot, q. evo, H150
-
UC6060BLZijdelings tussenschot achteraan, q. evo, 600x600
-
UC6080BHHorizontaal tussenschot achteraan, q. evo, 600x800
-
UC3060BLZijdelings tussenschot achteraan, q. evo, 300x600
-
UC2060BLZijdelings tussenschot achteraan, q. evo, 200x600
-
UC1560BLZijdelings tussenschot achteraan, q. evo, 150x600
-
UC6060FUHCrompleet horizontaal tussenschot, q. evo, 600x600
-
UC800FHFrontaal horizontaal tussenschot, q. evo, B800
-
UC600FHFrontaal horizontaal tussenschot, q. evo, b600
-
UC8080BHHorizontaal tussenschot achterkant, quadro evo, 800x800mm
-
UC8060BHHorizontaal tussenschot achterkant, quadro evo, 600x800mm
Technische eigenschappen
Afmetingen
-
Hoogte50 mm
-
Breedte700 mm
-
Diepte600 mm
Uitrusting
-
Met kabelinvoerNee
Materiaal
-
KleurHelderwit
Installatie, montage
-
Geschikt voor buitengebruikNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Product datasheet

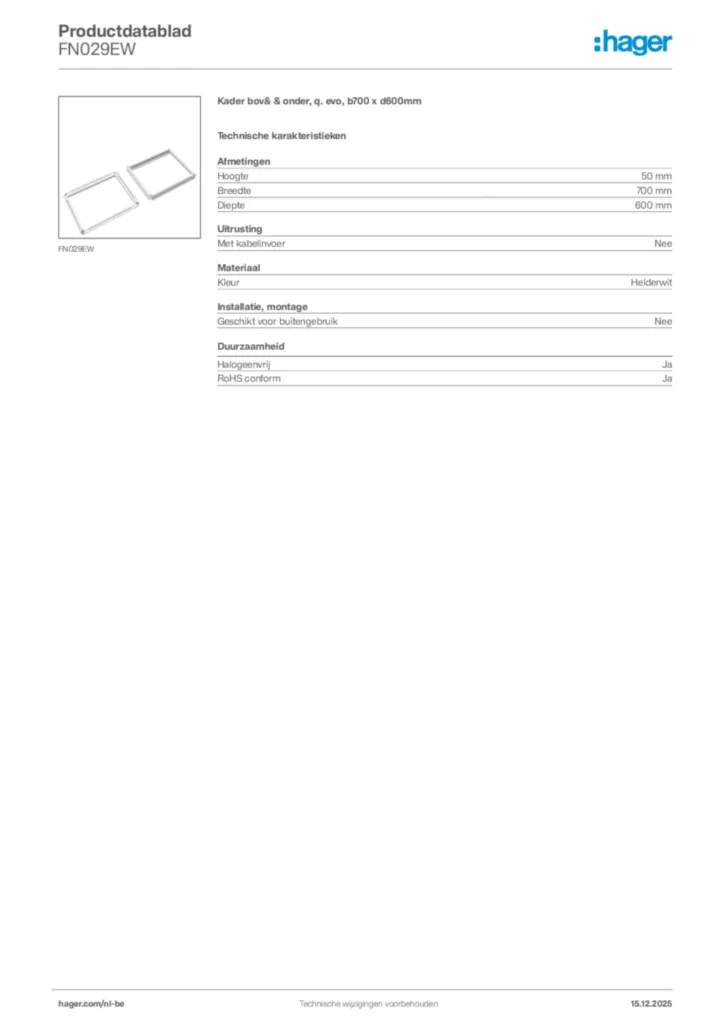

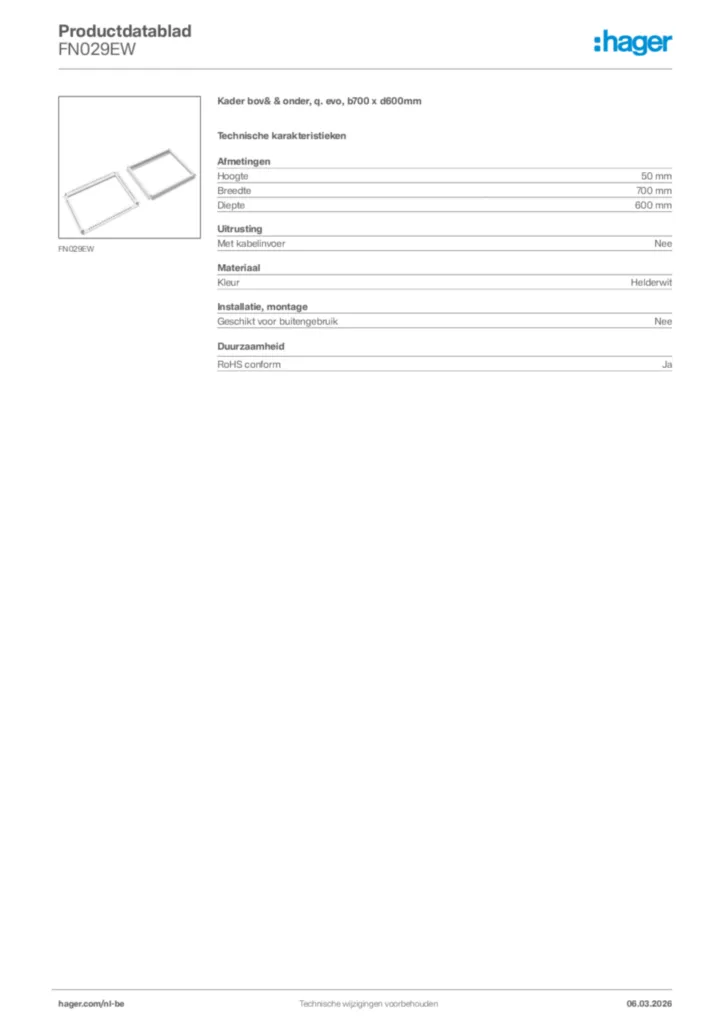

Hager Productdatablad FN029EW
Kader bov& & onder, q. evo, b700 x d600mm
PDF -
Technisch -handleiding
Technisch -handleiding International 2024-12-04
PDF3,97 MB -
Technische brochures
Technische brochures en-US 2025-03-10
PDF7,39 MB
Technische brochures fr-BE 2024-07-01
PDF9,97 MB -
Handboek
Handboek it-IT 2024-05-27
PDF4,98 MB -
Conformiteitsverklaring
Conformiteitsverklaring International 2024-02-15
PDF393,09 kB
Conformiteitsverklaring International 2024-02-15
PDF380,56 kB
Declaration
Conformiteitsverklaring International 2023-09-26
PDF360,17 kB
Declaration
Conformiteitsverklaring International 2023-09-26
PDF348,14 kB
Meer documentatie
Ontdek onze andere producten in deze productgroep
Lastenboeken
Kader bov& & onder, q. evo, b700 x d600mm
Beschrijving van het quadro evo-gamma
Het quadro evo stroomverdelingssysteem is een geheel van cellen, getest en gecertificeerd volgens de norm IEC 61439-1 & 2.
Het systeem kan worden gebruikt voor het maken van laagspanningsverdeelinrichtingen tot 1600A in vorm 4b, voor commerciële toepassingen
(bedrijfsgebouwen, hotels, openbare of particuliere
administratieve gebouwen, industrie, ziekenhuizen,
weg- en spoorweginfrastructuren).
Dit stroomverdelingssysteem is geschikt voor het maken
van zowel algemene laagspanningsborden als verdeelborden.
Referentiestructuur:
- FNxxxx: structuur en bekleding van de cellen
- UCxxxx: interne uitrusting van de cellen
Normatieve kenmerken
Het quadro evo stroomverdelingssysteem is een geheel van cellen die getest en gecertificeerd zijn volgens de norm IEC 61439-1 & 2.
Hulpmiddel voor het ontwerp
De hagercad-software wordt gebruikt om het schakelbord te berekenen en te configureren volgens het elektrische schema..
Installatie-instructies
Alle onderdelen van het systeem worden plat verpakt geleverd in een beschermende kartonnen doos met dubbele productidentificatie (label + interne markering). Elk product of elke set producten wordt geleverd met de bijbehorende instructies en montagehandleidingen.
Hulp bij de redactie
Het laagspanningsverdeelbord wordt uitgevoerd met de quadro evo plaatstalen behuizingen in de kleur Ral 9010. Deze cellen kunnen naast elkaar geplaatst worden in de breedte en diepte, en kunnen aangepast worden aan de plaatselijke installatiebeperkingen.
De kasten zijn verkrijgbaar in breedtes van 450/700/900 en 1000 mm en in dieptes van 400, 600, 800 of 1000 (600+400) mm, met een hoogte zonder sokkel van 1900 mm en 2100 mm. Sokkels van 100 mm of (3x100 mm) hoog zijn beschikbaar in het gamma.
Deze samenstellingen zijn bedoeld voor installatie en gebruik binnenshuis in een vaste configuratie en in elektrische ruimtes in overeenstemming met paragraaf 7.1 van de norm IEC 61439-1.
De kasten en alle onderdelen van de behuizing zijn gelakt na een elektroforesebehandeling en daarna gecoat met warmtebehandeld epoxy polyesterpoeder, met een gladde afwerking in Ral 9010 voor de behuizing en Ral 7042 voor de sokkels.
De celstructuur heeft een minimale dikte van 1,5 mm om een optimale stijfheid van de ensembles te garanderen, vooral tijdens het transport tussen de assemblage- en installatielocaties.
STRUCTUUR EN SAMENSTELLING VAN DE KASTEN
De kast bestaat uit een boven- en onderframe die de breedte en diepte van de kast bepalen. De kasthoogte van 1900 of 2100 mm wordt verkregen door de verticale steunen toe te voegen.
Het systeem laat toe om de cellen lateraal en in de diepte naast elkaar te plaatsen.
Het behuizingssysteem kan eenvoudig worden aangepast aan de configuratie van de ruimte. Complete hoekkasten die een volledige continuïteit vormen van de wanden en kunnen worden gebruikt om een "U"- of "L"-vormig verdeelbord te creëren.
In de behuizingen, kan indien nodig, een dubbelzijdig frame worden geïntegreerd voor rug-aan-rug montage van apparatuur.
De cellen kunnen worden uitgerust met elektrische verdeelkits, railsystemen en/of kabelkanalen. Het is bovendien mogelijk om modulaire apparaten op DIN-rails te monteren.
De behuizingen moeten hun stijfheid behouden nadat de kits zijn geïnstalleerd en de kabels zijn aangesloten.
Het zwenkbare deurkruk kan worden gewijzigd in andere sluitsystemen (bijv. slot met sleutel 405). Dankzij voorgemonteerde scharnieren aan weerszijden van de stijlen kan de draairichting van de deur worden omgekeerd zonder deze te moeten demonteren.
De behuizingen hebben een minimale beschermingsgraad van IP30 met afdekplaten (zonder deur), of IP55 met afdekplaten en volle of transparante deur.
Het schakelbord is zo ontworpen dat kabels zowel aan de onderkant als aan de bovenkant kunnen worden ingevoerd, met behulp van volle afdekplaten of afdekplaten met uitsparingen die aan de boven- of onderkant moeten worden gemonteerd.
BARENSTELLEN
Alle hoofd- en secundaire barenstellen worden gebruikt om stroom te geleiden, te verdelen en apparatuur aan te sluiten. De doorsnede van de koperen rails moet geschikt zijn voor de stroom die moet worden geleid bij een gegeven temperatuurstijging, wat allemaal moet bijdragen aan een optimale werking van het verdeelbord.
Het horizontaal barenstel kan boven, onder of in het midden van de behuizing worden gemonteerd. De afstand tussen de steunen hangt af van de intensiteit van de kortsluitstroom en de afstand tussen de fasen kan worden aangepast in functie van de diepte van de behuizing.
Het verticale barenstel kan zowel links als rechts van de cel worden gemonteerd. Hiermee kunnen uitgangen worden aangesloten over de volledige nuttige hoogte en op alle rails.
De railsteunen zijn uitgevoerd in materiaal van hetzelfde merk als het verdeelbord. Er moet bijzondere aandacht worden besteed aan de lay-out, vooral van de hoofdbarenstellen, om te garanderen dat ze bestand zijn tegen de elektrodynamische krachten die ontstaan bij kortsluiting. Ter herinnering: de intrinsieke weerstand van een verdeelbord tegen kortsluitstroom moet groter zijn dan de waarde van de kortsluitstroom, berekend op verdeelbordniveau.
VORMEN
Elke cel kan worden voorzien van een compartimentering voor horizontale en verticale stroomrails om ten minste een 2b-uitvoering te bereiken om de veiligheid van betrokkenen personen te garanderen en de continuïteit van de service te waarborgen.
Het is eveneens mogelijk om een 3b-vorm te implementeren (scheiding van de verschillende apparaten van elkaar).
De externe verbindingen (vb. klemmen) kunnen ook worden gescheiden door een tussenschot van 4b-vorm.
De scheidingswanden worden uitgevoerd met geprefabriceerde elementen in IP2X, in geperforeerd gegalvaniseerd staal van hetzelfde merk als van de cellen.
UITRUSTINGSPAKKETTEN
Door het gebruik van functionele steunen over de volledige hoogte, met barenstel of scheidingen, kunnen alle soorten montage apparatuur in dezelfde behuizing worden geïntegreerd.
De apparatuurkits van klasse I worden geleverd met een montageplaat voor het bevestigen van de apparatuur en een frontplaat die een IP30-bescherming biedt. Klasse II kan worden bereikt door eenvoudig isolatoren toe te voegen aan de montageplaat van hoofdapparaten met een gegoten behuizing.
Afdekplaten kunnen worden uitgerust met optionele scharnieren voor links- of rechtsdraaiende opening. De metalen sluitschroef zorgt er ook voor dat de afdekplaat geaard is zonder dat een extra aarding via kabels of andere middelen vereist is.
De montageplaten van de apparaten worden met schroeven aan de verticale functionele steunen bevestigd
Hoogte: 50 mm
Breedte: 700 mm
Diepte: 600 mm
Inbouwdiepte: 600 mm
Met kabelinvoer: Nee
Kleur: Helderwit
Beschrijving van het quadro evo-gamma
Het quadro evo stroomverdelingssysteem is een geheel van cellen, getest en gecertificeerd volgens de norm IEC 61439-1 & 2.
Het systeem kan worden gebruikt voor het maken van laagspanningsverdeelinrichtingen tot 1600A in vorm 4b, voor commerciële toepassingen
(bedrijfsgebouwen, hotels, openbare of particuliere
administratieve gebouwen, industrie, ziekenhuizen,
weg- en spoorweginfrastructuren).
Dit stroomverdelingssysteem is geschikt voor het maken
van zowel algemene laagspanningsborden als verdeelborden.
Referentiestructuur:
- FNxxxx: structuur en bekleding van de cellen
- UCxxxx: interne uitrusting van de cellen
Normatieve kenmerken
Het quadro evo stroomverdelingssysteem is een geheel van cellen die getest en gecertificeerd zijn volgens de norm IEC 61439-1 & 2.
Hulpmiddel voor het ontwerp
De hagercad-software wordt gebruikt om het schakelbord te berekenen en te configureren volgens het elektrische schema..
Installatie-instructies
Alle onderdelen van het systeem worden plat verpakt geleverd in een beschermende kartonnen doos met dubbele productidentificatie (label + interne markering). Elk product of elke set producten wordt geleverd met de bijbehorende instructies en montagehandleidingen.
Hulp bij de redactie
Het laagspanningsverdeelbord wordt uitgevoerd met de quadro evo plaatstalen behuizingen in de kleur Ral 9010. Deze cellen kunnen naast elkaar geplaatst worden in de breedte en diepte, en kunnen aangepast worden aan de plaatselijke installatiebeperkingen.
De kasten zijn verkrijgbaar in breedtes van 450/700/900 en 1000 mm en in dieptes van 400, 600, 800 of 1000 (600+400) mm, met een hoogte zonder sokkel van 1900 mm en 2100 mm. Sokkels van 100 mm of (3x100 mm) hoog zijn beschikbaar in het gamma.
Deze samenstellingen zijn bedoeld voor installatie en gebruik binnenshuis in een vaste configuratie en in elektrische ruimtes in overeenstemming met paragraaf 7.1 van de norm IEC 61439-1.
De kasten en alle onderdelen van de behuizing zijn gelakt na een elektroforesebehandeling en daarna gecoat met warmtebehandeld epoxy polyesterpoeder, met een gladde afwerking in Ral 9010 voor de behuizing en Ral 7042 voor de sokkels.
De celstructuur heeft een minimale dikte van 1,5 mm om een optimale stijfheid van de ensembles te garanderen, vooral tijdens het transport tussen de assemblage- en installatielocaties.
STRUCTUUR EN SAMENSTELLING VAN DE KASTEN
De kast bestaat uit een boven- en onderframe die de breedte en diepte van de kast bepalen. De kasthoogte van 1900 of 2100 mm wordt verkregen door de verticale steunen toe te voegen.
Het systeem laat toe om de cellen lateraal en in de diepte naast elkaar te plaatsen.
Het behuizingssysteem kan eenvoudig worden aangepast aan de configuratie van de ruimte. Complete hoekkasten die een volledige continuïteit vormen van de wanden en kunnen worden gebruikt om een "U"- of "L"-vormig verdeelbord te creëren.
In de behuizingen, kan indien nodig, een dubbelzijdig frame worden geïntegreerd voor rug-aan-rug montage van apparatuur.
De cellen kunnen worden uitgerust met elektrische verdeelkits, railsystemen en/of kabelkanalen. Het is bovendien mogelijk om modulaire apparaten op DIN-rails te monteren.
De behuizingen moeten hun stijfheid behouden nadat de kits zijn geïnstalleerd en de kabels zijn aangesloten.
Het zwenkbare deurkruk kan worden gewijzigd in andere sluitsystemen (bijv. slot met sleutel 405). Dankzij voorgemonteerde scharnieren aan weerszijden van de stijlen kan de draairichting van de deur worden omgekeerd zonder deze te moeten demonteren.
De behuizingen hebben een minimale beschermingsgraad van IP30 met afdekplaten (zonder deur), of IP55 met afdekplaten en volle of transparante deur.
Het schakelbord is zo ontworpen dat kabels zowel aan de onderkant als aan de bovenkant kunnen worden ingevoerd, met behulp van volle afdekplaten of afdekplaten met uitsparingen die aan de boven- of onderkant moeten worden gemonteerd.
BARENSTELLEN
Alle hoofd- en secundaire barenstellen worden gebruikt om stroom te geleiden, te verdelen en apparatuur aan te sluiten. De doorsnede van de koperen rails moet geschikt zijn voor de stroom die moet worden geleid bij een gegeven temperatuurstijging, wat allemaal moet bijdragen aan een optimale werking van het verdeelbord.
Het horizontaal barenstel kan boven, onder of in het midden van de behuizing worden gemonteerd. De afstand tussen de steunen hangt af van de intensiteit van de kortsluitstroom en de afstand tussen de fasen kan worden aangepast in functie van de diepte van de behuizing.
Het verticale barenstel kan zowel links als rechts van de cel worden gemonteerd. Hiermee kunnen uitgangen worden aangesloten over de volledige nuttige hoogte en op alle rails.
De railsteunen zijn uitgevoerd in materiaal van hetzelfde merk als het verdeelbord. Er moet bijzondere aandacht worden besteed aan de lay-out, vooral van de hoofdbarenstellen, om te garanderen dat ze bestand zijn tegen de elektrodynamische krachten die ontstaan bij kortsluiting. Ter herinnering: de intrinsieke weerstand van een verdeelbord tegen kortsluitstroom moet groter zijn dan de waarde van de kortsluitstroom, berekend op verdeelbordniveau.
VORMEN
Elke cel kan worden voorzien van een compartimentering voor horizontale en verticale stroomrails om ten minste een 2b-uitvoering te bereiken om de veiligheid van betrokkenen personen te garanderen en de continuïteit van de service te waarborgen.
Het is eveneens mogelijk om een 3b-vorm te implementeren (scheiding van de verschillende apparaten van elkaar).
De externe verbindingen (vb. klemmen) kunnen ook worden gescheiden door een tussenschot van 4b-vorm.
De scheidingswanden worden uitgevoerd met geprefabriceerde elementen in IP2X, in geperforeerd gegalvaniseerd staal van hetzelfde merk als van de cellen.
UITRUSTINGSPAKKETTEN
Door het gebruik van functionele steunen over de volledige hoogte, met barenstel of scheidingen, kunnen alle soorten montage apparatuur in dezelfde behuizing worden geïntegreerd.
De apparatuurkits van klasse I worden geleverd met een montageplaat voor het bevestigen van de apparatuur en een frontplaat die een IP30-bescherming biedt. Klasse II kan worden bereikt door eenvoudig isolatoren toe te voegen aan de montageplaat van hoofdapparaten met een gegoten behuizing.
Afdekplaten kunnen worden uitgerust met optionele scharnieren voor links- of rechtsdraaiende opening. De metalen sluitschroef zorgt er ook voor dat de afdekplaat geaard is zonder dat een extra aarding via kabels of andere middelen vereist is.
De montageplaten van de apparaten worden met schroeven aan de verticale functionele steunen bevestigd
Hoogte: 50 mm
Breedte: 700 mm
Diepte: 600 mm
Inbouwdiepte: 600 mm
Met kabelinvoer: Nee
Kleur: Helderwit
Kopieer of exporteer naar GAEB, HTML, PDF, DOC, ÖNORM, ...
Gekopieerd !
