Interruttori scatolati Hager h3+ PW1600 fino a 1600 A
Soluzione per quadri BT e impianti del terziario ad alta potenza fino a 70kA.
Interruttori scatolati 1600 A per quadri BT ad alta potenza
Gli interruttori scatolati Hager h3+ PW1600 sono progettati come interruttori generali o di linea per quadri di bassa tensione fino a 1600 A e 70 kA di potere di interruzione.
Ideali per edifici del terziario e impianti ad elevato contenuto tecnologico, garantiscono:
- Protezione selettiva contro sovraccarichi e cortocircuiti
- Continuità di servizio in utenze privilegiate
- Configurazione elettronica avanzata
- Monitoraggio energetico integrato nella versione sentinel Energy
La soluzione Hager per chi supera i 630 A e necessita maggiore potenza, controllo e gestione dell’energia.
Una gamma completa di interruttori scatolati fino a 1600 A
La serie Hager h3+ PW1600 copre diverse esigenze applicative, dal semplice sezionamento alla protezione evoluta con monitoraggio energetico integrato.
Tre versioni per tre applicazioni:

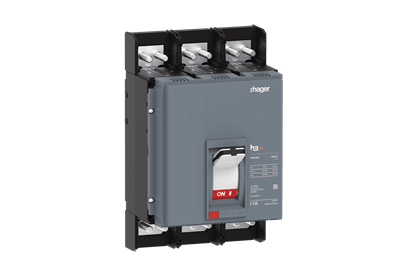

Interruttori di manovra-sezionatori
Per sezionamento sicuro fino a 1600 A.
Ideali come interruttori generali di linea nei quadri BT.

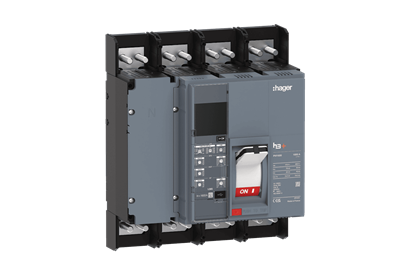

Interruttori automatici sentinel (LI, LSI, LSIG)
Protezione elettronica avanzata fino a 1600 A.
Soluzione ideale quando sono richieste selettività, regolazione precisa delle curve di intervento e protezione contro guasti a terra.

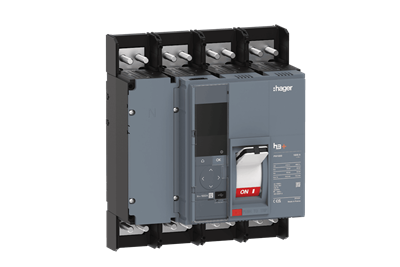

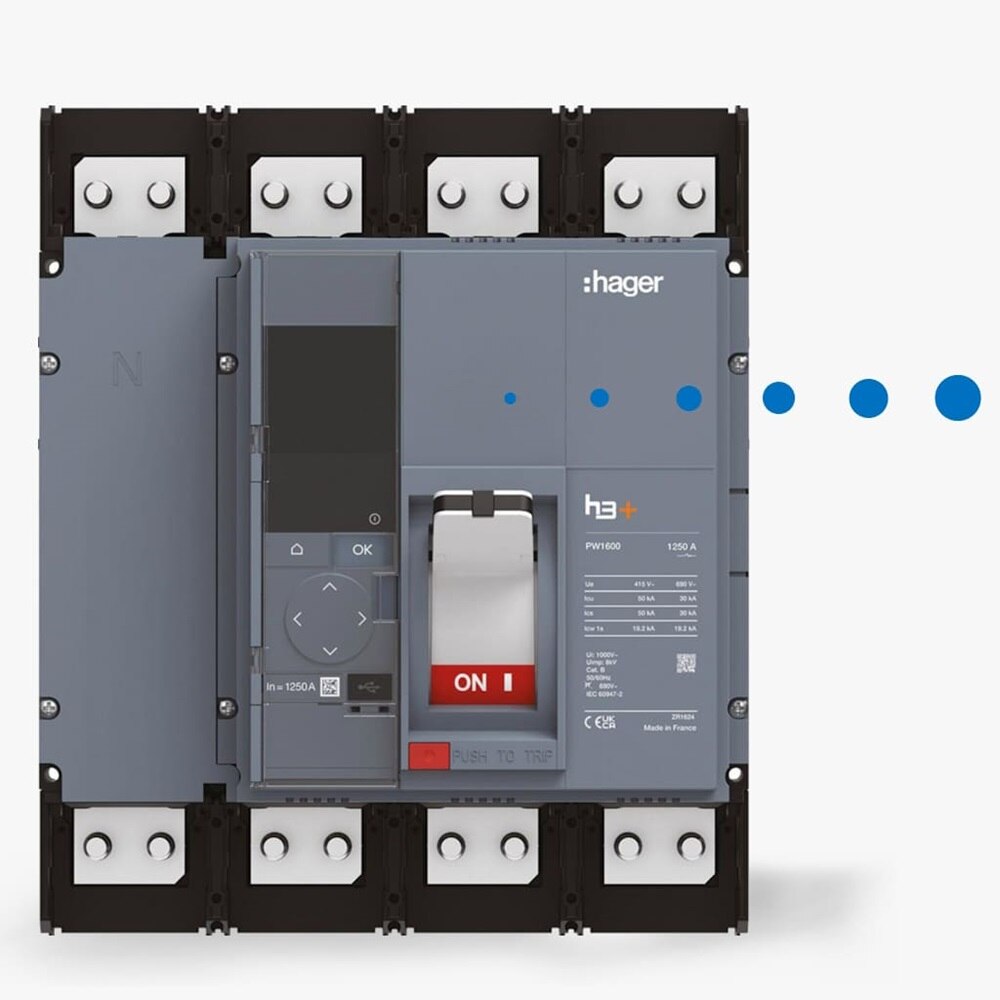

Interruttori automatici sentinel Energy (LSIG)
Protezione + monitoraggio energetico integrato.
Perfetti per edifici del terziario che richiedono misura, comunicazione Modbus e configurazione da remoto.
Quattro sganciatori elettronici per una protezione su misura
Gli interruttori scatolati h3+ PW1600 integrano sganciatori elettronici configurabili per adattarsi a ogni impianto BT.

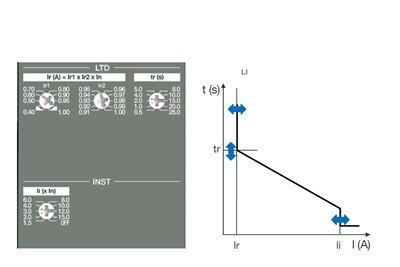

Sentinel LI
Protezione a lungo ritardo e istantanea. Ideale per linee con corrente di guasto limitata.

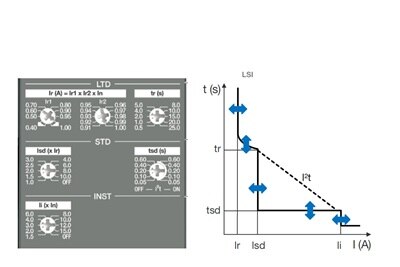

Sentinel LSI
Aggiunge ritardo breve per maggiore selettività nei sistemi di distribuzione.

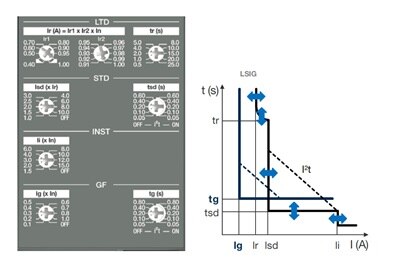

Sentinel LSIG
Integra protezione contro guasti a terra per sistemi TN, aumentando sicurezza e continuità.

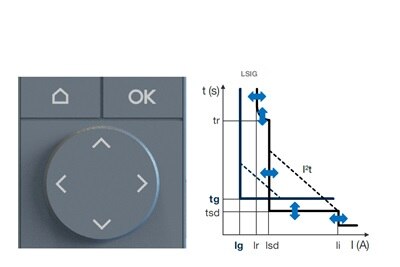

Sentinel Energy LSIG
Versione intelligente con:
- Misura corrente, tensione, potenza ed energia (Classe 1)
- Comunicazione Modbus RTU / TCP
Scegli la configurazione PW1600 più adatta al tuo impianto
Ogni quadro BT ha esigenze diverse: dalla semplice funzione di interruttore generale fino alla protezione selettiva con gestione energetica integrata.
Confronta le versioni h3+ PW1600 e individua la soluzione più efficace in base a potenza, continuità operativa e livello di controllo richiesto.
| Serie PW1600 | PW1600 sentinel (LI / LSI / LSIG) |
PW1600 sentinel Energy (LSIG) |
|
 |
 |
 |
|
| Caratteristiche tecniche principali |
- Corrente nominale fino a 1600 A |
- Fino a 1600 A - Potere di interruzione fino a 70 kA - Sganciatori elettronici regolabili - Protezione guasto a terra (LSIG) |
- Protezione LSIG - Misura energia Classe 1 - Monitoraggio tensione, corrente, THD - Comunicazione Modbus RTU / TCP - Bluetooth integrato |
| Punti di forza | Sezionamento sicuro e affidabile | Elevata selettività e protezione completa | Protezione + energy monitoring integrato |
| Vantaggi per installatori | Cablaggio semplice, soluzione robusta come interruttore generale | Regolazione precisa delle curve di intervento, maggiore continuità di servizio | Riduce dispositivi esterni, meno cablaggio, integrazione diretta con BMS e server agardio |
| Applicazioni ideali | Sezionamento in quadri BT principali, distribuzione primaria | Protezione in centri commerciali, ospedali, edifici direzionali | Protezione e comunicazione in edifici energivori, multi-sito, strutture con gestione centralizzata |
| Quando sceglierlo | Quando serve un interruttore di manovra-sezionatore fino a 1600 A | Quando l’impianto richiede protezione avanzata e continuità operativa | Quando vuoi integrare protezione e monitoraggio energetico in un unico dispositivo |
Scarica la brochure degli interruttori h3+ PW1600
Consulta le principali caratteristiche tecniche degli interruttori scatolati fino a 1600A: curve di protezione, potere di interruzione da 50 e 70 kA, versioni sentinel e sentinel Energy, accessori e integrazione in quadro evo.
Da interruttore a sistema intelligente di monitoraggio energetico

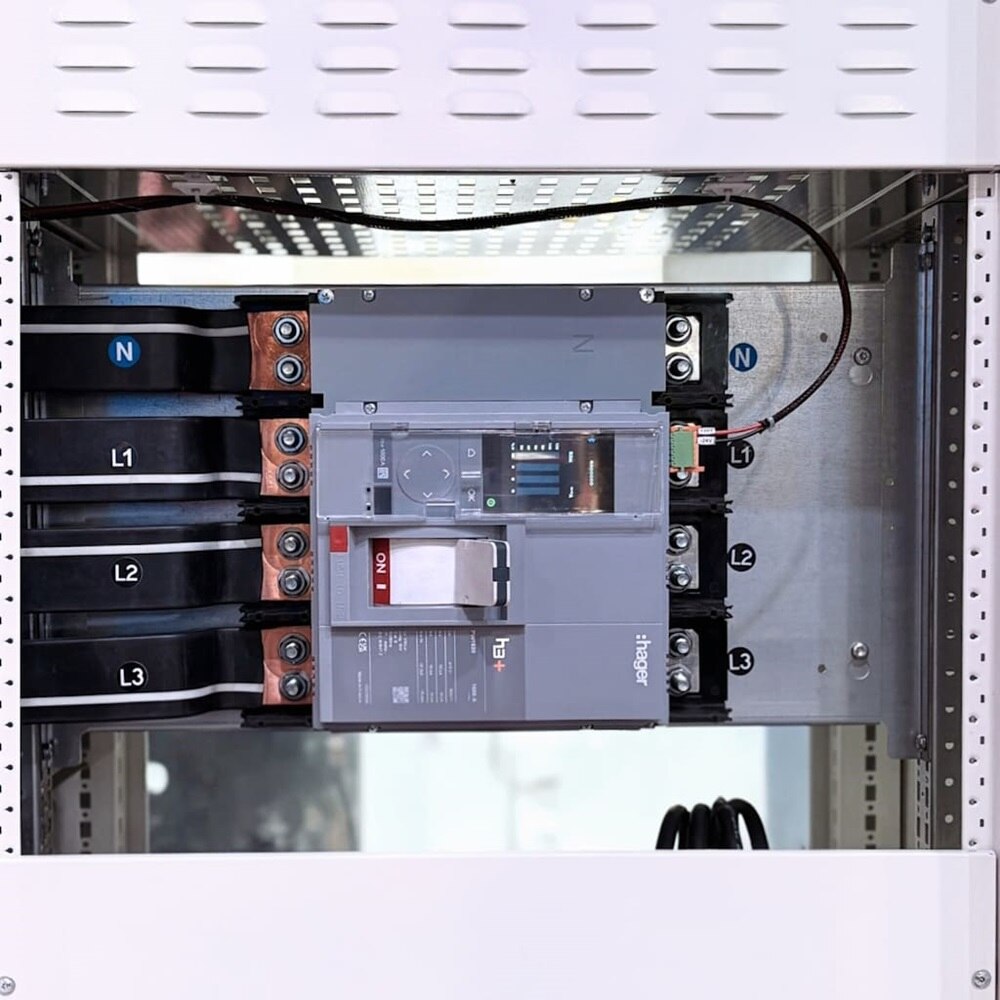

Con la versione Hager h3+ PW1600 sentinel Energy, l’interruttore scatolato 1600 A diventa uno strumento attivo di energy monitoring.
Oltre alla protezione LSIG completa, consente:
- Monitoraggio consumi in tempo reale
- Analisi qualità della rete
- Monitoraggio remoto apertura/chiusura
- Storicità eventi e allarmi
I vantaggi concreti? Riduzione dei fermi impianto, ottimizzazione dei consumi e maggiore controllo dei costi energetici negli edifici del terziario.

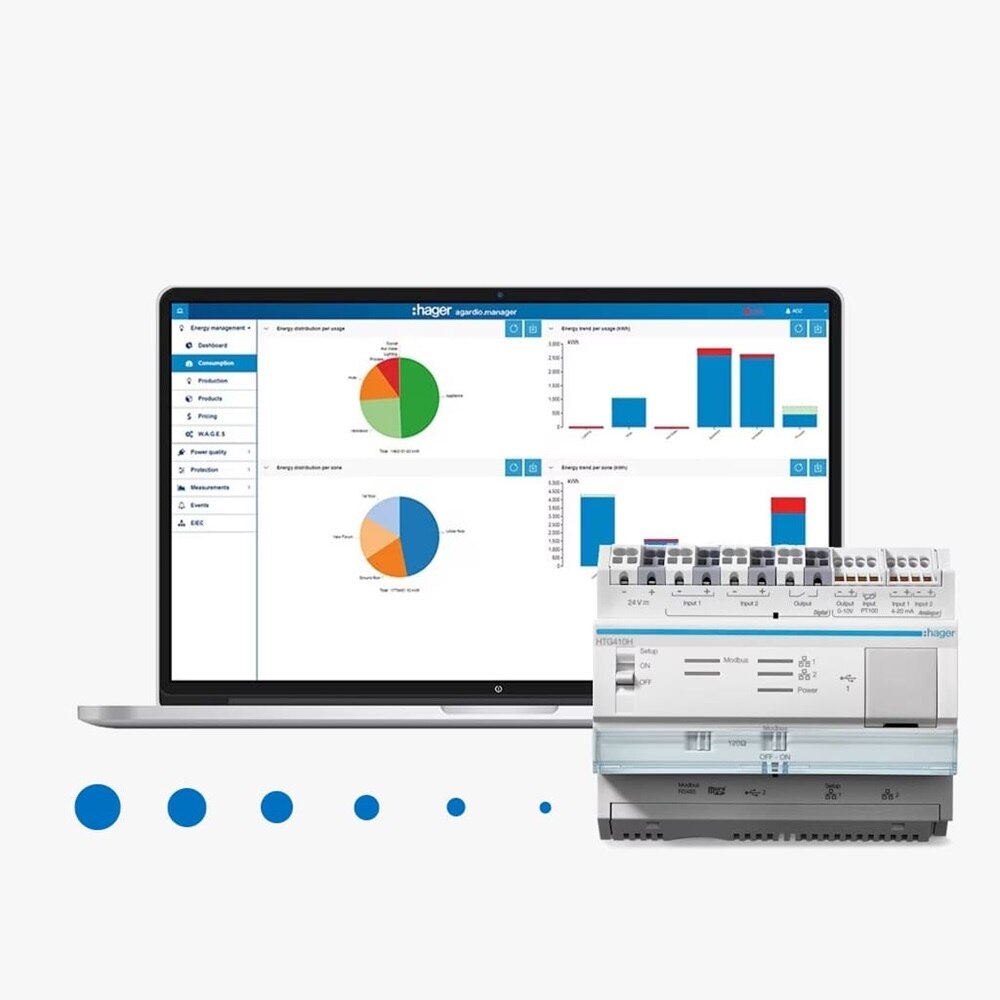

Energy management centralizzato con ecosistema agardio
La versione sentinel Energy si integra con il server agardio.manager per una gestione energetica centralizzata.
I dati di misura e stato vengono trasmessi tramite Modbus®, permettendo:
- Monitoraggio multi-sito
- Analisi energetica avanzata
- Gestione allarmi centralizzata
- Report per efficienza e conformità normativa
Dalla protezione del quadro BT alla gestione strategica dell’energia dell’edificio.
Accessori per interruttori scatolati 1600 A
La serie h3+ PW1600 dispone di un’ampia gamma di accessori per comando, segnalazione e sicurezza nei quadri BT ad alta potenza che garantiscono la massima configurabilità per interruttori generali e linee principali fino a 1600 A.
Morsetti ausiliari TB
Morsetti per cablaggio rapido degli accessori di comando elettrico con collegamento semplice e sicuro.
Bobina di minima tensione UV
Apre l’interruttore automatico in caso di caduta o assenza di tensione nominale (40–70% Un).
Contatto di allarme AL
Segnala l’intervento dell’interruttore per sovraccarico, cortocircuito o guasto a terra.
Modulo contatti uscite allarme OAC
Modulo programmabile per segnalare allarmi, interventi o stati con oltre 40 eventi configurabili.
Bobina a lancio di corrente SH
Comando elettrico di apertura dell’interruttore automatico tramite impulso di corrente.
Contatti ausiliari AX
Segnalazione remota stato aperto/chiuso dei contatti di potenza dell’interruttore.
Contatto di mancato intervento FS
Indica apertura per guasto interno dell’interruttore automatico.
Comando rotativo
Comando rotativo lucchettabile (lucchetti non forniti) per sezionamento sicuro con blocco in posizione ON/OFF.
Messa in servizio digitale e report certificabili
Con il software Hager Power setup è possibile:
- Importare impostazioni da Hagercad
- Testare le curve di intervento
- Generare report di messa in servizio
- Esportare parametri in CSV
- Monitorare storico eventi
La digitalizzazione riduce errori di configurazione e migliora la tracciabilità tecnica degli interruttori PW1600.
Con il software di configurazione Hager Power setup e la app Hager Power touch la messa in servizio, l’utilizzo e la manutenzione sono più semplici che mai.
Applicazioni tipiche degli interruttori scatolati 1600 A
Ideali per impianti dove blackout o guasti possono generare perdite economiche e problemi di sicurezza, gli interruttori h3+ PW1600 sono utilizzati come apparecchi generali o protezione linee principali in:
Domande frequenti sugli interruttori scatolati PW1600
-
Gli h3+ PW1600 possono essere utilizzati come interruttori generali di un quadro power center?
Sì, sono ideali come interruttori generali a protezione della linea principale nei quadri power center.
-
In quali quadri Hager possono essere installati gli interruttori h3+ PW1600?

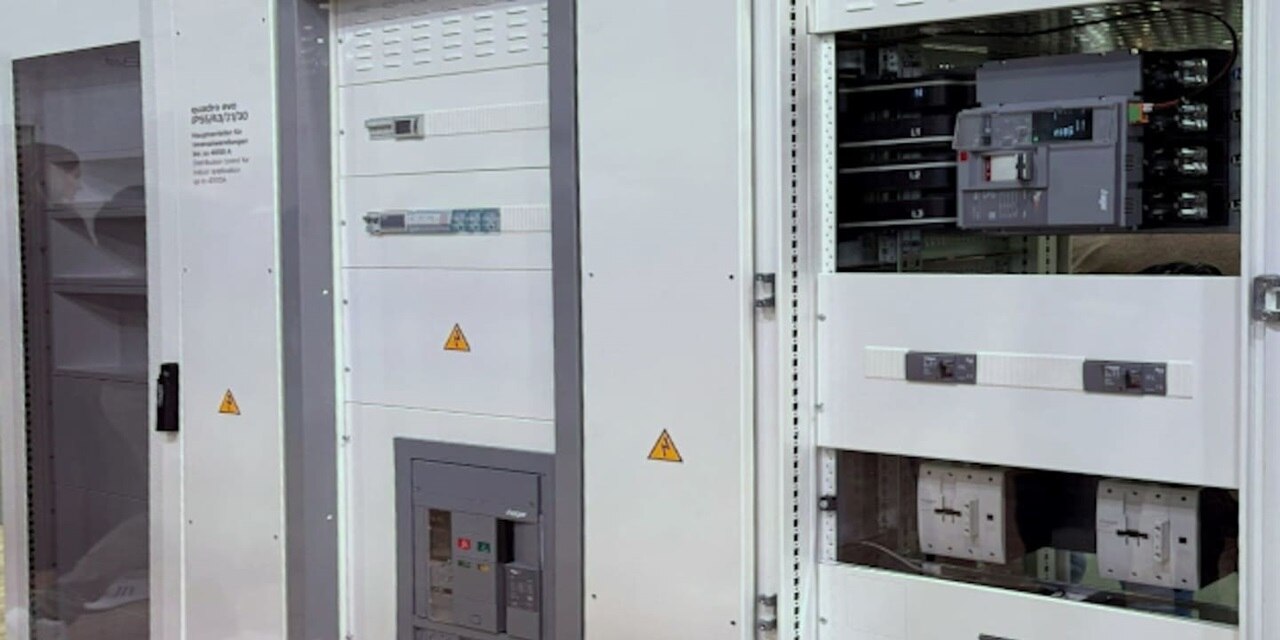

Possono essere montati in quadro evo, il quadro di distribuzione principale presente nell’offerta Hager.
-
Quali sono le curve di protezione nella gamma degli interruttori automatici h3+ PW1600?
Sono disponibili tre differenti versioni: LI, LSI, LSIG. La curva LSIG è disponibile anche nella versione comunicante (sganciatore sentinel Energy)
-
È possibile integrare il monitoraggio energetico?
Con la versione sentinel Energy è possibile misurare energia, potenza e qualità della rete con comunicazione Modbus.
Hai un progetto con protezione fino a 1600 A?
Porta il tuo impianto elettrico a un nuovo livello di sicurezza, selettività e gestione energetica.
