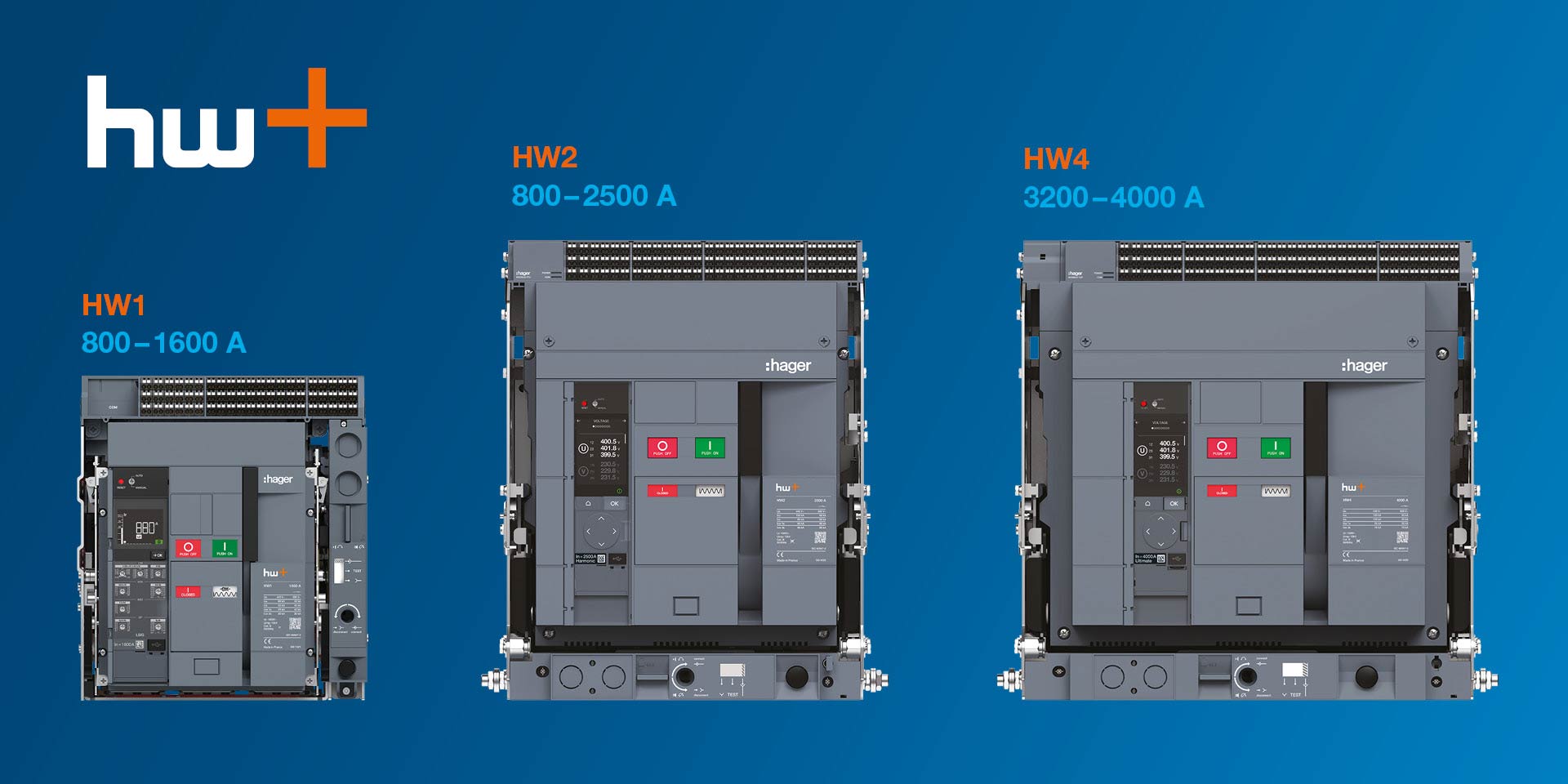

Interruttori di protezione aperti hw+
Smart. Sicuri. Semplici.
È la nuova gamma di interruttori di protezione aperti hw+! Scegliendo fra 3 serie con diverse correnti nominali e poteri di interruzione, nonché tra sganciatori elettronici sentinel e sentinel Energy, troverete la soluzione perfetta per i vostri impianti elettrici.
La soluzione giusta
per ogni esigenza
I nostri interruttori di protezione aperti hw+ offrono tutte le caratteristiche necessarie per migliorare la progettazione, la realizzazione e il funzionamento degli impianti, in ogni settore commerciale.
Scopri la nostra gamma di
interruttori aperti hw+
Con i nostri nuovi interruttori di protezione aperti è possibile ottenere la massima flessibilità nella progettazioni degli impianti.

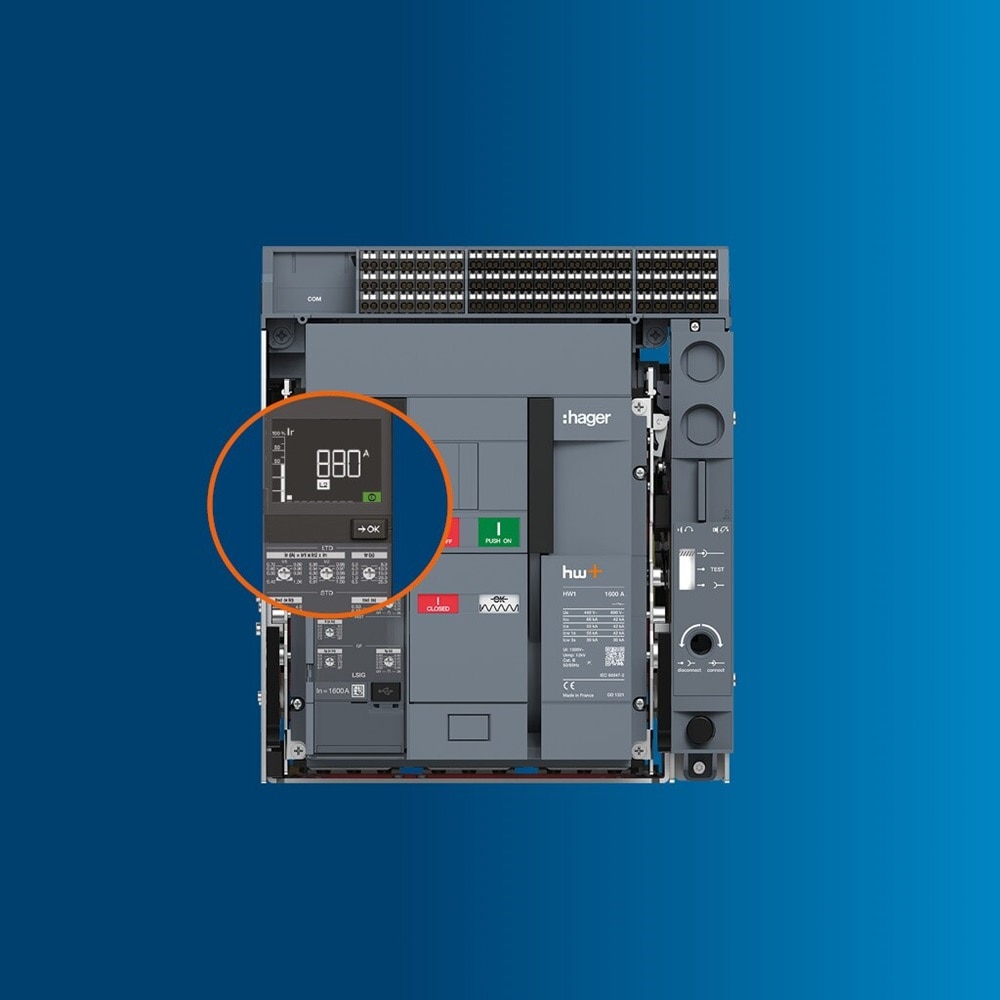

hw+ con sganciatore sentinel
Lo sganciatore sentinel integra tutte le funzioni in un'unica soluzione flessibile. In questo modo potete intervenire con flessibilità alle evoluzioni del vostro sistema di distribuzione in qualsiasi momento. Grazie al display LCD e alla navigazione intuitiva, l'utilizzo è semplicissimo. Le impostazioni di protezione possono essere facilmente configurate sullo sganciatore.
-
Vantaggi principali
Manutenzione facilitata
Sganciatori evoluti e semplici da impostare
Schede di taratura plug & play
Contatti di allarme in uscita
Messa in servizio semplice tramite software
Avvertenze e allarmi di intervento
Montaggio semplice e sicuro degli accessori
Blocchi di sicurezza e interblocchi meccanici semplici
-
Caratteristiche principali

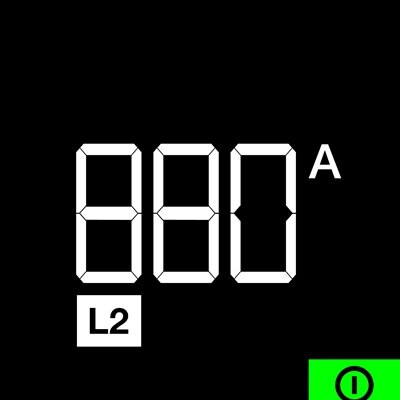

Display LCD
Il display LCD di facile lettura consente di impostare la configurazione dello sganciatore.

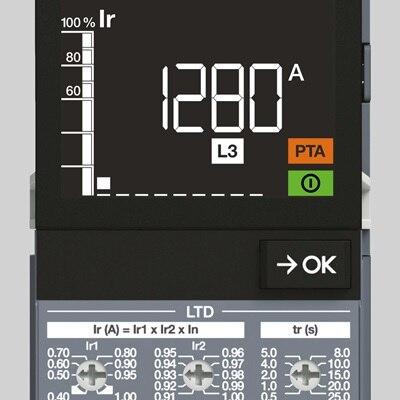

Sganciatore sentinel
Regolazione semplice dello sganciatore sentinel con i selettori associati al display LCD.

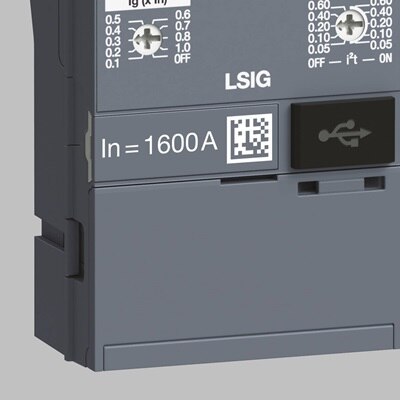

Scheda di taratura
Adattamento al sistema semplificato con scheda di taratura plug & play.
Modulo di allarme OAC
È possibile collegare fino a cinque contatti di allarme opzionali tramite morsettiera per monitorare le principali cause di cortocircuito.

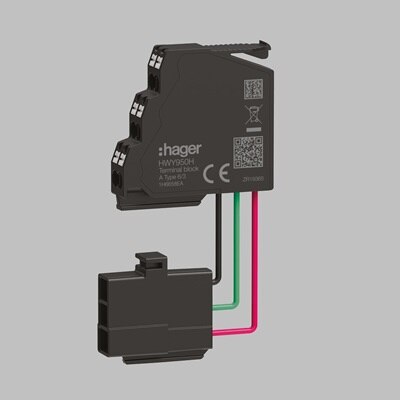

Morsetti di connessione
Facile estensione tramite morsetti rapidi quickconnect per tutti i dispositivi ausiliari (motori, bobine, contatti ausiliari, ecc.).

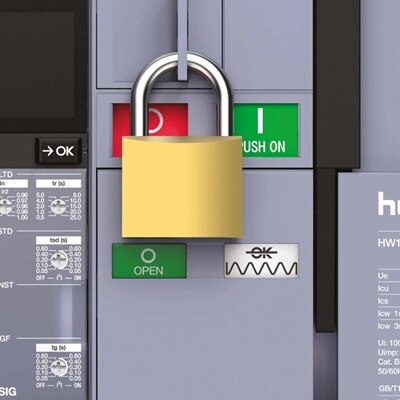

Blocchi di sicurezza
Dispositivo di sicurezza che consente il bloccaggio del pulsante PUSH ON per impedire la chiusura accidentale dell'interruttore aperto.
Inserimento e bloccaggio delle bobine
Montaggio facile e sicuro. Le bobine possono essere montate facilmente e in sicurezza grazie al sistema push & lock.

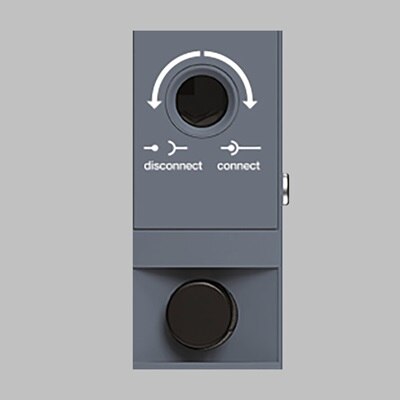

Maniglia di estrazione per versione estraibile
Perfettamente integrata nella apposita sede sull'interruttore.

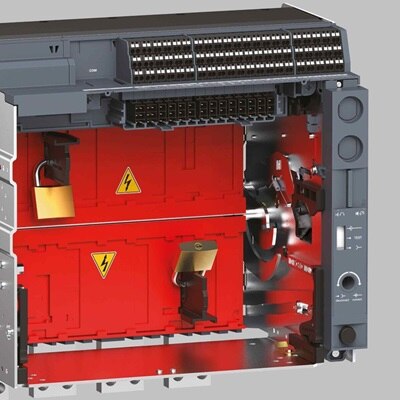

Otturatori di sicurezza
Gli otturatori di sicurezza lucchettabili proteggono i terminali di potenza non appena l'interruttore estraibile viene rimosso dal telaio.

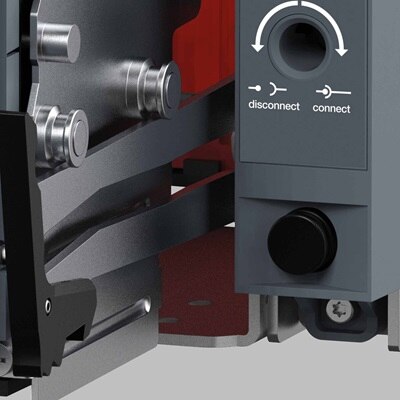

Tecnologia slide-in
Facile rimozione a scorrimento dell'interruttore estraibile dal telaio grazie alle guide laterali estensibili.

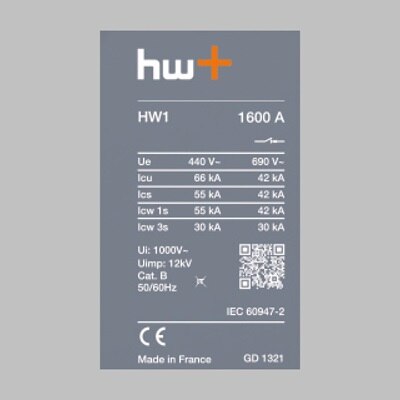

QR code
Per ottenere tutte le informazioni e la documentazione tecnica del prodotto tramite scansione del QR code.

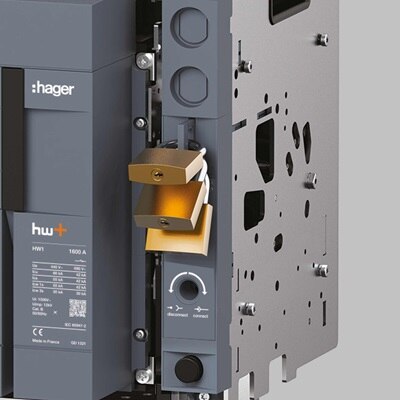

Bloccaggio versione estraibile
Il blocco posizione non serve solo per permettere l'estrazione dell'interruttore aperto dal telaio, ma anche per bloccarlo in posizione con un massimo di 3 lucchetti.
-

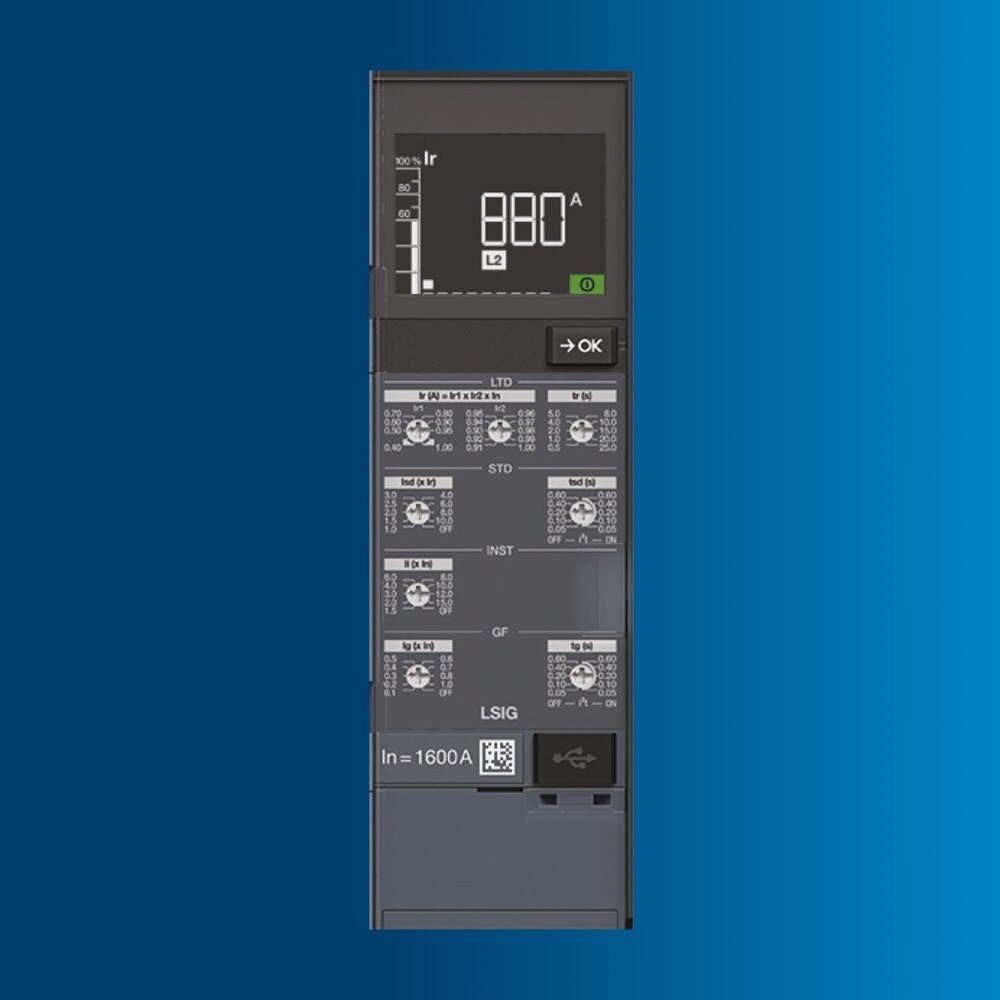

Sganciatore
Sganciatore
Lo sganciatore sentinel integra tutte le funzioni necessarie in un'unica soluzione flessibile. In questo modo potete intervenire con flessibilità alle evoluzioni del vostro sistema di distribuzione in qualsiasi momento. Grazie al display LCD e alla navigazione intuitiva, l'utilizzo è semplicissimo. Le impostazioni di protezione possono essere facilmente configurate sullo sganciatore.
-
Panoramica delle impostazioni
Accensione del display
Alimentazione dello sganciatore con un powerbank USB.
Selettori di impostazione
Utilizzare i selettori per impostare il valore del parametro desiderato.

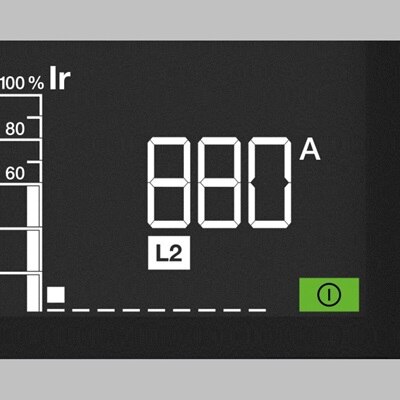

Impostazioni di protezione
Ogni parametro viene visualizzato in tempo reale, ad esempio in ampere o secondi. È possibile impostare tutti i parametri di ritardo lungo, ritardo breve e protezione istantanea e, a seconda della personalizzazione del prodotto, la protezione di neutro e/o la protezione contro i guasti a terra.

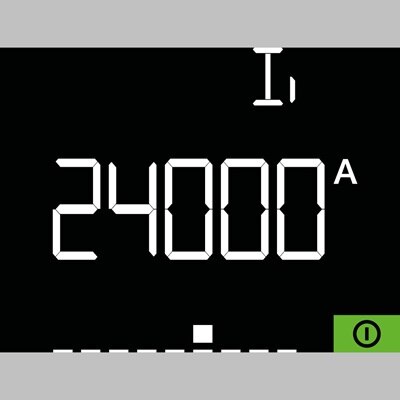

Panoramica delle impostazioni
Il pulsante OK può essere utilizzato in qualsiasi momento per visualizzare una panoramica dei parametri impostati.

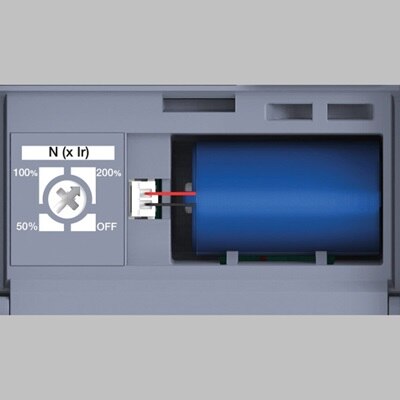

Protezione di neutro
Accessibilità al selettore di protezione del neutro mediante l’apertura dello sportello della batteria. Grazie alla batteria la causa dell'intervento viene visualizzata sul display dopo un intervento.

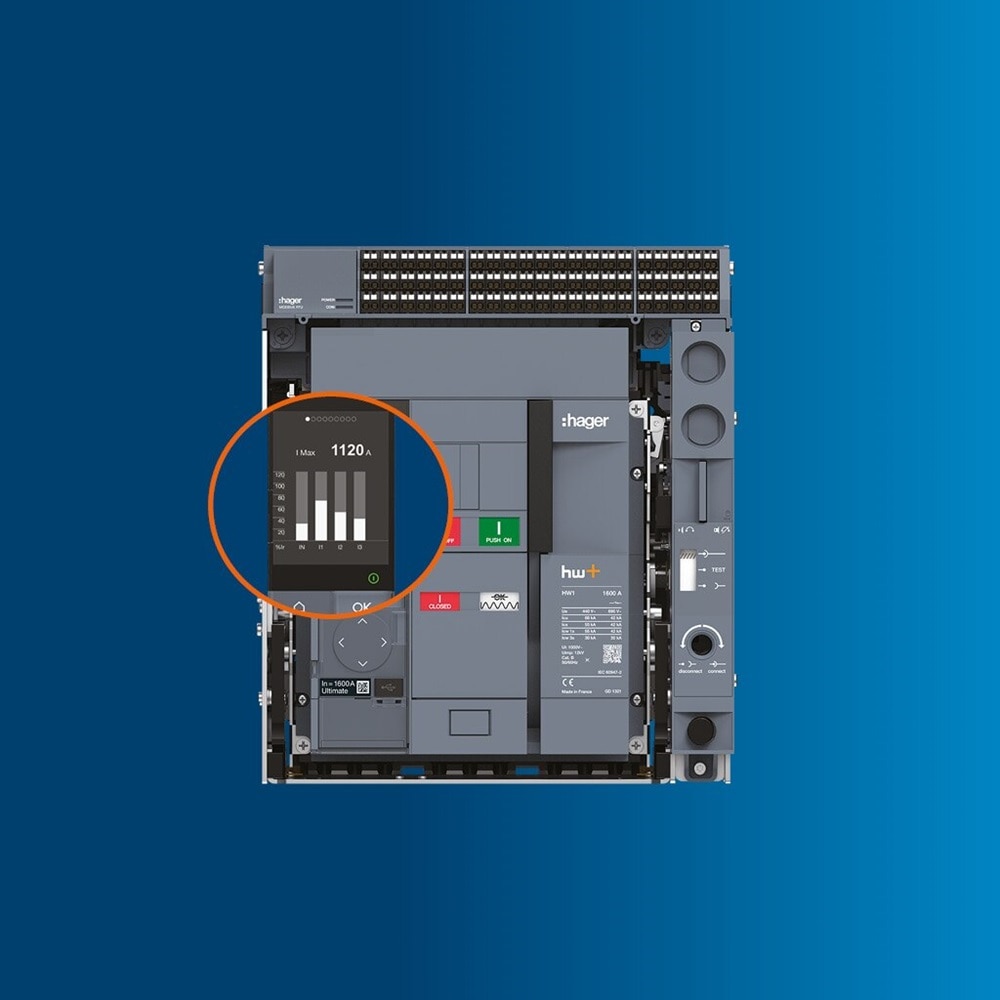

hw+ con sganciatore sentinel Energy
Lo sganciatore sentinel Energy ottimizza le esigenze dell'utente. Con un evoluto display TFT a colori, facilita le operazioni. Oltre a tutte le caratteristiche dello sganciatore sentinel, offre anche funzioni di comunicazione, protezione avanzata, allarmi, misura e controllo per soddisfare qualsiasi esigenza.
-
Vantaggi principali
Connessione Bluetooth
Funzioni di misura
Protezioni avanzate
Comunicazione Modbus
Allarmi avanzati
Funzioni di comando
Manutenzione facilitata
-
Caratteristiche principali

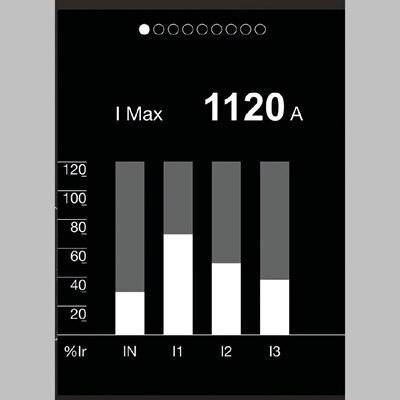

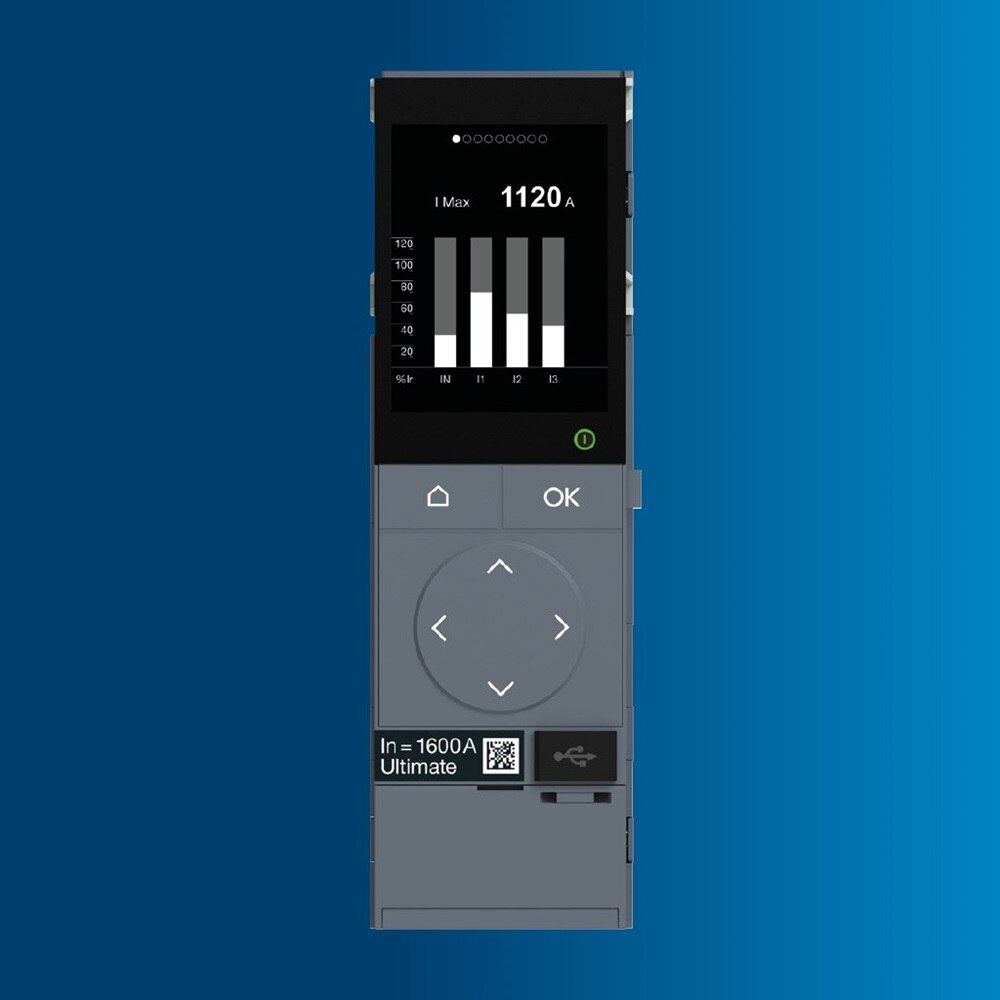

Sganciatore sentinel Energy
L'evoluto display grafico TFT mostra schermate di misura e impostazioni predefinite a scorrimento continuo.

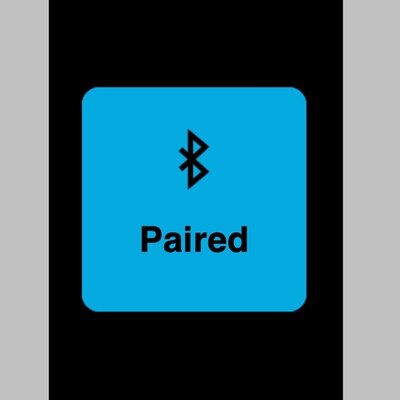

Connessione Bluetooth
Monitorate il vostro interruttore aperto con l'app Hager Power touch utilizzando lo sganciatore sentinel Energy con connessione Bluetooth.
Moduli di comunicazione COM
I moduli di comunicazione COM opzionali consentono la comunicazione via Modbus-RTU o Modbus-TCP con agardio.manager e il software Stream.

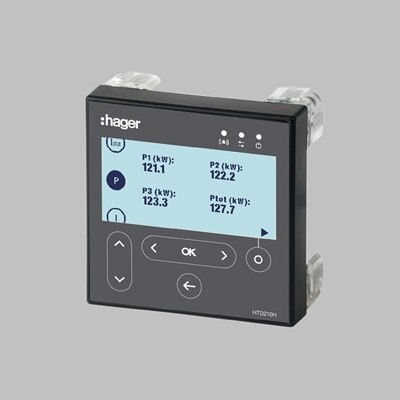

Display da quadro
Il display da quadro opzionale consente di monitorare l'interruttore aperto quando è installato all'interno del quadro dietro una porta o un pannello cieco.

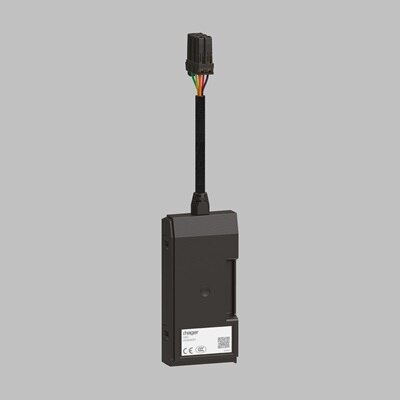

Modulo allarmi OAC
Il modulo allarmi OAC opzionale informa a distanza su eventi predefiniti e personalizzabili e gestisce fino a 5 contatti in uscita.

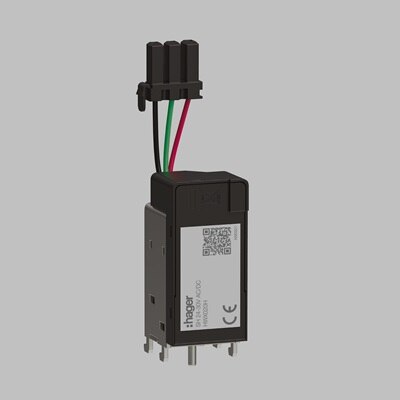

Bobine comunicanti
Le bobine SH e CC ricevono comandi di funzionamento ON/OFF, consentendo il controllo da remoto tramite l'app Hager Power touch, il software di configurazione Hager Power setup o il modulo di comunicazione Modbus.

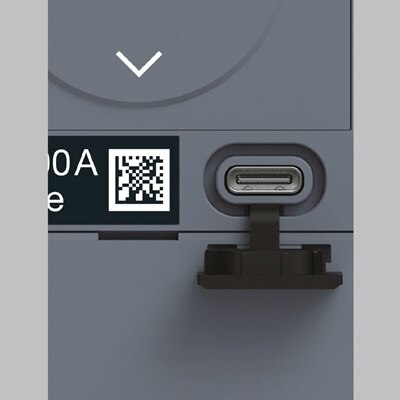

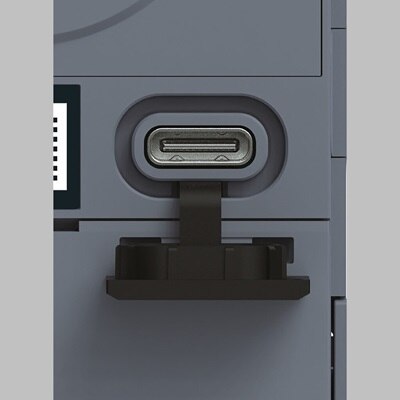

Collegamento USB-C
La porta USB-C integrata consente il funzionamento anche senza alimentazione di rete. È sufficiente collegare un computer portatile e utilizzare il software di configurazione Hager Power setup per il test e la messa in servizio.
-
Sganciatore
Sganciatore
Grazie al display ad alta risoluzione, avete sempre sotto controllo tutte le informazioni importanti e potrete effettuare numerose impostazioni direttamente sull'apparecchio tramite il pannello di controllo. Ciò non solo semplifica la gestione complessiva, ma aumenta anche la velocità di aggiornamento.
-
Panoramica delle impostazioni
Modalità Live
In modalità Live, sono disponibili 36 videate predefinite. È possibile selezionare fino a 15 videate preferite per visualizzare i valori e le impostazioni di misura preferiti, che scorreranno automaticamente in modalità Live.

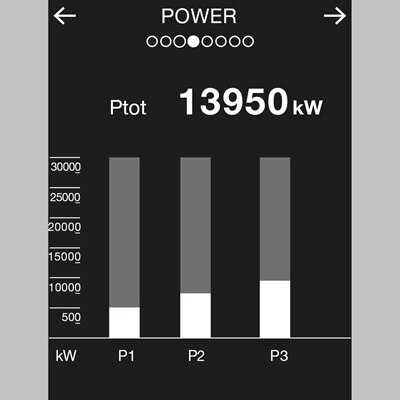

Visualizzazione delle misure
È possibile richiamare tutti i parametri in qualsiasi momento premendo il pulsante OK. La maggior parte dei valori misurati può essere visualizzata sia numericamente che graficamente.

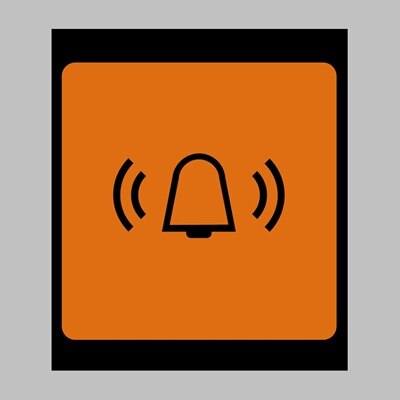

Pop-up di intervento e allarme
È possibile ottenere ulteriori informazioni su malfunzionamenti e allarmi utilizzando il pulsante OK.
Protezione
garantita

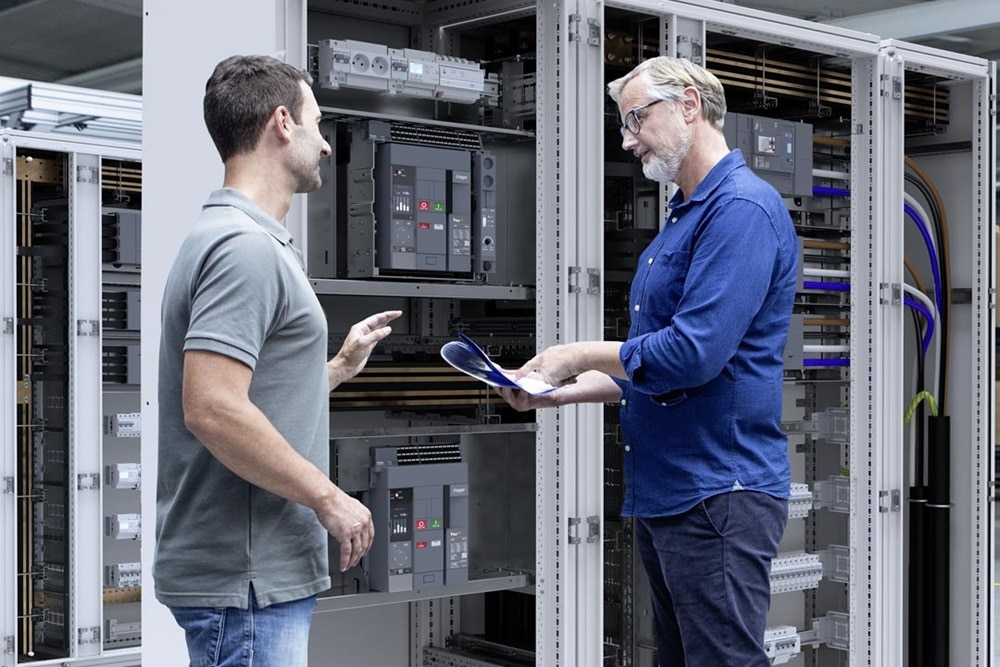

Tutti gli interruttori aperti della gamma hw+ possono essere facilmente integrati nel quadro di distribuzione principale quadro evo. In questo modo, il cuore della vostra alimentazione elettrica è esattamente al suo posto, al centro del quadro elettrico, e offre una protezione affidabile contro sovraccarichi, cortocircuiti e altri fattori.
Massimizza le prestazioni
Gli interruttori di protezione aperti hw+ sono forniti con un pacchetto completo di accessori: comandi, segnalazioni, protezioni, sistemi di blocco e di interblocco.
Questo consente di configurare l'interruttore aperto in base alle vostre specifiche esigenze.
Contatti ausiliari
I contatti ausiliari vengono utilizzati per segnalare a distanza lo stato dell'interruttore aperto (ON o OFF).
- 4 contatti ausiliari (AX) sono montati di serie sugli interruttori aperti HW1 e HW2
- 6 contatti ausiliari (AX) sono montati di serie sugli interruttori aperti HW4
- Completi di connessioni
Motore carica molle
Il motore carica molle viene utilizzato per caricare il meccanismo a molla quando l'interruttore aperto è chiuso.
- Sicuro e semplice da installare
- Adatto a tutte le tensioni di alimentazione più comuni
Bobine
Le bobine vengono utilizzate per aprire o chiudere a distanza l'interruttore aperto. Nell'interruttore aperto possono essere montate fino a un massimo di 3 bobine:
- 1 bobina di apertura (SH) o 2 se non è richiesta la bobina di minima tensione (UV)
- 1 bobina di minima tensione (UV) o 2 se non è richiesta la bobina di apertura (SH)
- 1 bobina di chiusura (CC)
- In alternativa bobine comunicanti per sganciatore sentinel Energy
Protezione pulsanti ON/OFF (COV)
Evita che i pulsanti vengano azionati inavvertitamente grazie a un coperchio lucchettabile. Può essere utilizzato anche per bloccare l'interruttore aperto in posizione OFF.
Serrature di blocco OFF (OLK)
Bloccano facilmente l'interruttore aperto in posizione OFF grazie alle serrature Ronis.
Interblocco meccanico (MI)
Interblocco congiunto di 2 o 3 interruttori aperti per applicazioni di sicurezza. Compatibile con tutte le versioni (3P e 4P, fissi ed estraibili).
Sempre al tuo fianco
In qualità di partner, ti forniremo gli strumenti adeguati durante l'intero processo. Dalla progettazione alla configurazione fino alla messa in servizio.

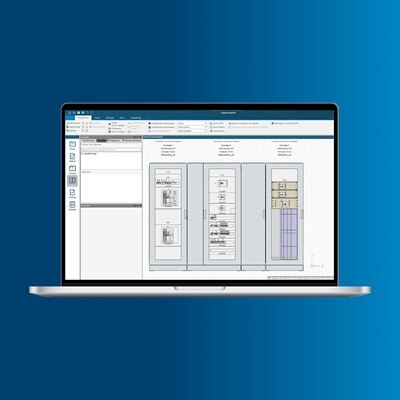

Hagercad software
Hagercad è il software perfetto per la progettazione dei quadri di distribuzione. Facile da usare, veloce e affidabile, supporta la creazione di schemi complessi e garantisce massima precisione.

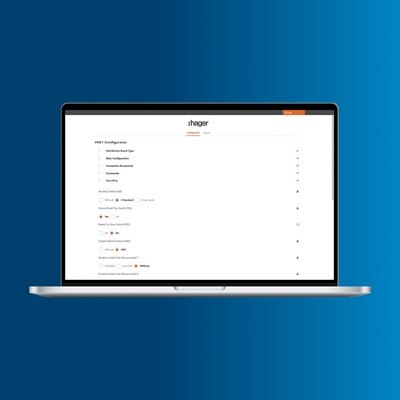

Configuratore web
Con il configuratore web, è possibile personalizzare l'interruttore di protezione aperto in base alle vostre esigenze e scegliere tra serie, sganciatore e configurazione dell'interruttore.

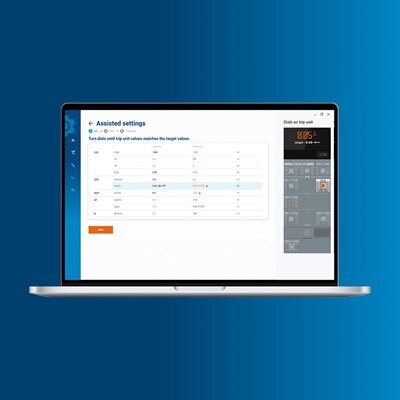

Hager Power setup
Il software Hager Power setup fornisce informazioni sulle impostazioni predefinite durante la messa in servizio. Inoltre, consente di importare le impostazioni di protezione e recuperare lo storico delle operazioni tramite un'interfaccia con Hagercad.
App Hager Power touch
In combinazione con lo sganciatore sentinel Energy, potete monitorare lo stato di funzionamento e le informazioni di manutenzione e controllare i valori misurati in qualsiasi momento.
