Quadro da pavimento H1860 L435 P260 RAL9010 quadro 5 FM108
Quadro monoblocco da pavimento quadro 5, grado di protezione IP55 di altezza 1860 mm, larghezza 435 mm e profondità 260 mm. Caratterizzato da una corrente nominale di impiego In 630 A, corrente di corto circuito 35 kA, una tensione nominale di impiego e di isolamento di 690 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Conforme alle norme CEI EN 62208 e CEI EN 61439-1/2.
EAN
3250612631087
Marca
Hager
Confezione
1 pezzo
Prezzo
862,54 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Supporto per barra collettrice 4 accessori disponibili -
Guida DIN 2 accessori disponibili -
Inserto per serratura 1 accessori disponibili -
Pannello superiore per armadio 1 accessori disponibili -
Accessori/ricambi per sistemi barre 5 accessori disponibili -
Sistema barra 8 accessori disponibili
Completa il tuo sistema
-
UC830
Supporto barre verticale laterale 4P 250A 25kA per barre spessore 5mm
40,68 € / pezzo* -
UC820Supporto barre verticali piano 4P 250-630A 17, 5kA per barre spessore 5/10mm
49,48 € / pezzo* -
UC811Staffa per supporto barre piano UC820 L250 quadro 4 / quadro 5 / quadro evo
17,08 € / pezzo* -
UC817Supporto barre verticali di costa 4P 400-630A 35kA per barre spessore 5mm
125,19 € / pezzo*
-
A099C
Profilato a C 2 metri per strutture a telaio H15 L25 mm
43,24 € / pezzo* -
A099BProfilato 2 metri DIN simmetrico forato H15 L25 mm
28,04 € / pezzo*
-
FZ515
Inserto per chiusura triangolare 8 mm quadro 4 / quadro 5
4,05 € / pezzo*
-
UC834
Schermo di protezione per supporto barre laterale UC830
22,11 € / pezzo* -
UC828Schermo di protezione per supporto barre inclinato UC826
85,37 € / pezzo* -
UC827Schermo di protezione per supporto barre piano UC820
104,77 € / pezzo* -
UC826Supporto barre verticali inclinato 4P 250-630A 17, 5kA per barre spessore 5/10mm
159,03 € / pezzo* -
UC816Schermo di protezione per supporto barre a gradini UC815
80,36 € / pezzo*
-
UM30A5
Barra in rame forata e filettata M6 sezione 30x10 L880
308,98 € / pezzo* -
UM30A4Barra in rame forata e filettata M6 sezione 30x10 L430
151,58 € / pezzo* -
UM30A3Barra in rame forata e filettata M6 sezione 30x5 L280
55,60 € / pezzo* -
UM30A2Barra in rame forata e filettata M6 sezione 30x5 L880
155,57 € / pezzo* -
UM30A1Barra in rame forata e filettata M6 sezione 30x5 L430
98,52 € / pezzo* -
UC832Barra in rame forata e filettata M6 sezione 20x5 L1000
104,22 € / pezzo* -
UC833Barra in rame forata e filettata M6 sezione 20x5 L1750
185,78 € / pezzo* -
UT87JBarra in rame forata M10 sezione 50x5 L1000
260,46 € / pezzo*
-
FM635Kit di accoppiamento orizzontale per quadro 5
21,97 € / pezzo* -
UC992Kit di due distanziali metallici M6 L80 per guida DIN
6,42 € / pezzo* -
UC856EKit di 25 viti maschianti M6
15,15 € / pezzo*
-
FL252ZResistenza anticondensa 15W 230Vca-Vcc
219,24 € / pezzo* -
FL253ZResistenza anticondensa 30W 230Vca-Vcc
255,74 € / pezzo* -
FL254ZResistenza anticondensa 45W 230Vca-Vcc
311,73 € / pezzo* -
FL255ZResistenza anticondensa 80W 230Vca-Vcc
324,97 € / pezzo* -
FL256ZResistenza anticondensa 150W 230Vca-Vcc
487,53 € / pezzo*
-
UC200Kit per apparecchi modulari 10 moduli H150 L350 quadro 4 / quadro 5
77,76 € / pezzo* -
UC009Kit interruttore di manovra HA250 H300 L350 quadro 4 / quadro 5
169,22 € / pezzo* -
UC008Kit interruttore di manovra HA125/160 H300 L350 quadro 4 / quadro 5
105,39 € / pezzo* -
UC010HKit per scatolati x160 verticali H300 L350 quadro 4 / quadro 5
88,69 € / pezzo* -
UC020HKit per 1 scatolato x250 magnetotermici verticali H300 L350 quadro 4 / quadro 5
159,50 € / pezzo* -
UC030HKit per 1 scatolato x250 differenziali verticali H300 L350 quadro 4 / quadro 5
164,13 € / pezzo*
-
FZ680Maniglia rotativa piombabile quadro 5
81,35 € / pezzo*
-
FZ794kit 10 buste portaschemi adesive formato A4
6,54 € / pezzo* -
FZ795DTasca portaschemi adesive formato A2 RAL7035
62,34 € / pezzo*
-
FL258ZTermostato per resistenza anticondensa 1nc 10A
113,08 € / pezzo*
-
UC990Dado ad alette M6 per foro 9x14 mm
1,98 € / pezzo*
-
KZ075Connettore per Auxiclic sezione 10mmq 63A colore nero L500
9,38 € / pezzo* -
KZ074Connettore per Auxiclic sezione 10mmq 63A colore blu L500
9,38 € / pezzo* -
KZ052Connettore per Auxiclic sezione 6mmq 40A colore nero L500
7,68 € / pezzo* -
KZ051Connettore per Auxiclic sezione 6mmq 40A colore blu L500
7,68 € / pezzo* -
KZ007Connettore ad incastro per Auxiclic per cavo sezione 6mmq
4,84 € / pezzo* -
KZ005Connettore per Auxiclic sezione 10mmq 63A colore nero L120
5,70 € / pezzo* -
KZ004Connettore per Auxiclic sezione 10mmq 63A colore blu L120
5,70 € / pezzo* -
KZ002Connettore per Auxiclic sezione 6mmq 40A colore nero L120
5,07 € / pezzo* -
KZ001Connettore per Auxiclic sezione 6mmq 40A colore blu L120
5,07 € / pezzo*
-
FN951Guarnizione adesiva 10x8 mm L10 m
81,76 € / pezzo*
-
FN690EStaffa preforata H50 P400 quadro evo
32,82 € / pezzo*
-
FL236ZFiltro di ricambio per ventilatori e griglie FL216Z e FL226Z
42,65 € / pezzo* -
FL234ZFiltro di ricambio per ventilatori e griglie FL214Z e FL224Z
31,50 € / pezzo* -
FL230ZFiltro di ricambio per ventilatori e griglie FL210Z e FL220Z
9,87 € / pezzo* -
FL226ZGriglia di ventilazione con filtro H325 L325 P28
269,08 € / pezzo* -
FL224ZGriglia di ventilazione con filtro H250 L250 P31
219,24 € / pezzo* -
FL220ZGriglia di ventilazione con filtro H150 L150 P28
74,62 € / pezzo*
-
A099DDado scorrevole M6 per profilato A099C
2,71 € / pezzo*
-
UC239Pannello frontale cieco H100 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
34,67 € / pezzo* -
UC236Pannello frontale cieco H600 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
81,29 € / pezzo* -
UC235Pannello frontale cieco H400 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
66,11 € / pezzo* -
UC234Pannello frontale cieco H300 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
54,20 € / pezzo* -
UC233Pannello frontale cieco H200 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
42,30 € / pezzo* -
UC232Pannello frontale cieco H150 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
38,77 € / pezzo* -
UC231Pannello frontale cieco H50 L600 RAL9010 quadro 4 / quadro 5 / quadro evo
27,65 € / pezzo* -
UC226Pannello frontale cieco H600 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
63,70 € / pezzo* -
UC225Pannello frontale cieco H350 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
51,74 € / pezzo* -
UC224Pannello frontale cieco H300 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
42,57 € / pezzo* -
UC223Pannello frontale cieco H200 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
37,44 € / pezzo* -
UC222Pannello frontale cieco H150 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
34,45 € / pezzo* -
UC221Pannello frontale cieco H50 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
24,51 € / pezzo*
-
FM518Porta cieca H1860 L435 RAL9010 quadro 5
471,62 € / pezzo*
-
FM408Coppia di fianchi H1860 P260 RAL9010 quadro 5
254,75 € / pezzo*
-
FM653Coppia di golfari di sollevamento quadro 5 / FK
69,54 € / pezzo*
Proprietà tecniche
Serie
-
Altezza1860 mm
-
Larghezza450 mm
-
Profondità260 mm
-
Spessore dei fianchi2 mm
Protezione
-
Classe di protezione dall'ingresso (IP)IP55
-
Classe protezioneIsolamento classe I
-
Tipo di bloccaggioCon serratura
-
Resistenza agli urti IKIK10
Equipaggiamento
-
Numero di sezioni in larghezza1
-
Numero di aperture della flangia2
-
Numero di file12
Installazione, montaggio
-
Montaggio suZoccolo
-
Adatto per l'uso esternoNo
Materiali
-
ColoreBianco puro
-
Codice RAL9010
-
TrattamentoVerniciato a polvere
-
MaterialeAcciaio
Porta / coperchio
-
Porta/frontale trasparenteNo
Corrente
-
Corrente nominale630 A
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-

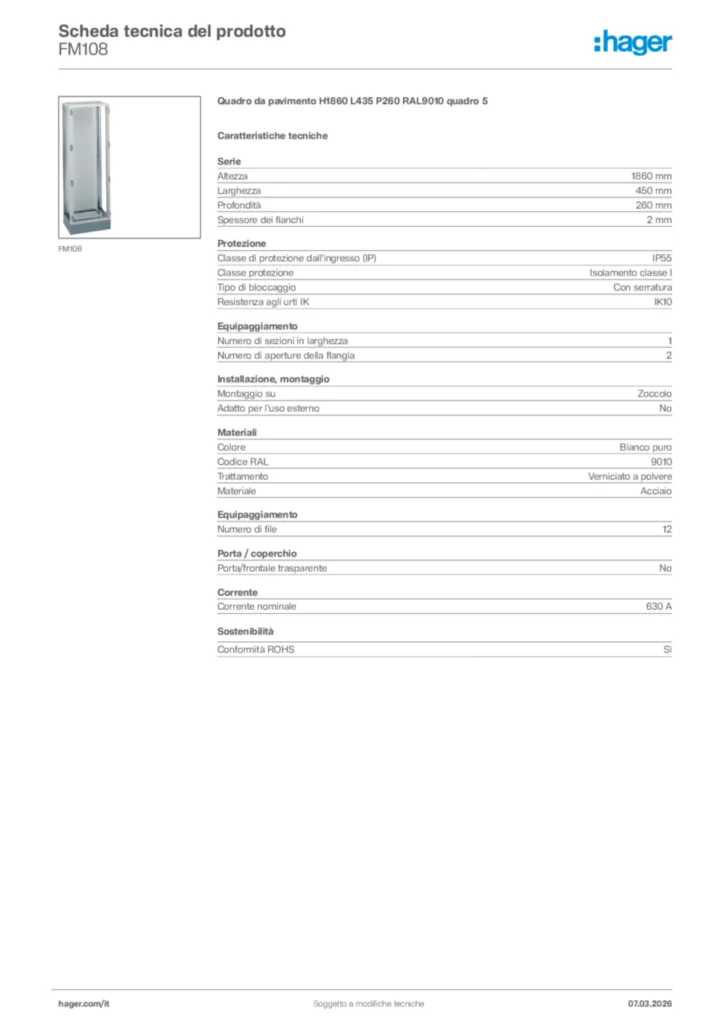

Product datasheet
