Goulottes

Pour dissi­muler les câbles de manière sûre et esthé­tique, on utilise des goulottes ou autres systèmes disponibles en diffé­r­entes tailles, coul­eurs et maté­riaux (PVC noir et blanc, alum­inium, acier, sans halo­gène, ...).
Consulter le projet de référence

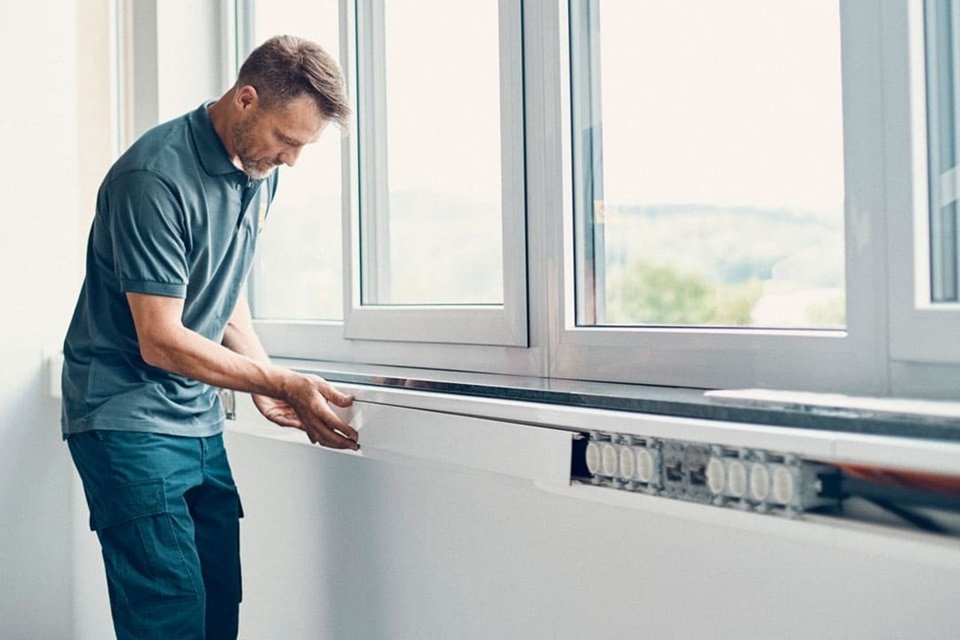

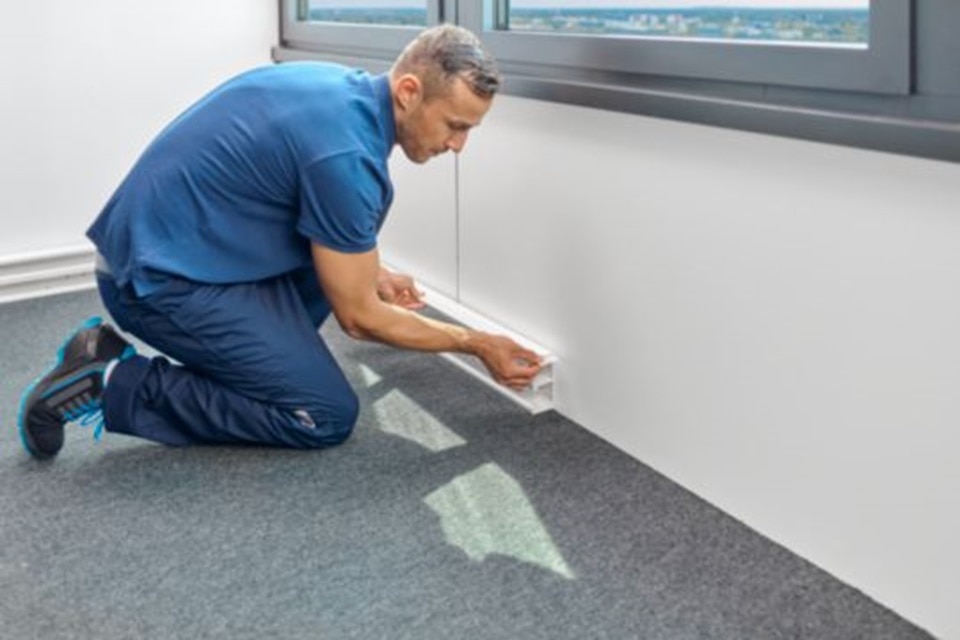

Cable management

Goulottes pour un chemi­n­ement sécu­risé des câbles

Tout projet de construc­tion, qu'il s'agisse d'une nouvelle construc­tion ou d'une réno­vation, multi-rési­dentiel ou rési­dentiel, doit être alimenté en élec­tri­cité et en données. Bien entendu, les bureaux, les hôtels et les magasins mode­rnes exigent égal­ement des systèmes de câblage flexibles rapi­dement adaptés à des envir­on­nements de travail en const­ante évolution via les sols, les murs ou les plafonds. Chaque poste de travail ou espace est équipé de systèmes solides qui durent une grande partie du cycle de vie du bâti­ment. Ils perm­ettent de créer un design harmo­nieux qui augm­ente l'attr­ac­ti­vité du bâti­ment.

Goulottes et systèmes fonc­t­ionnels

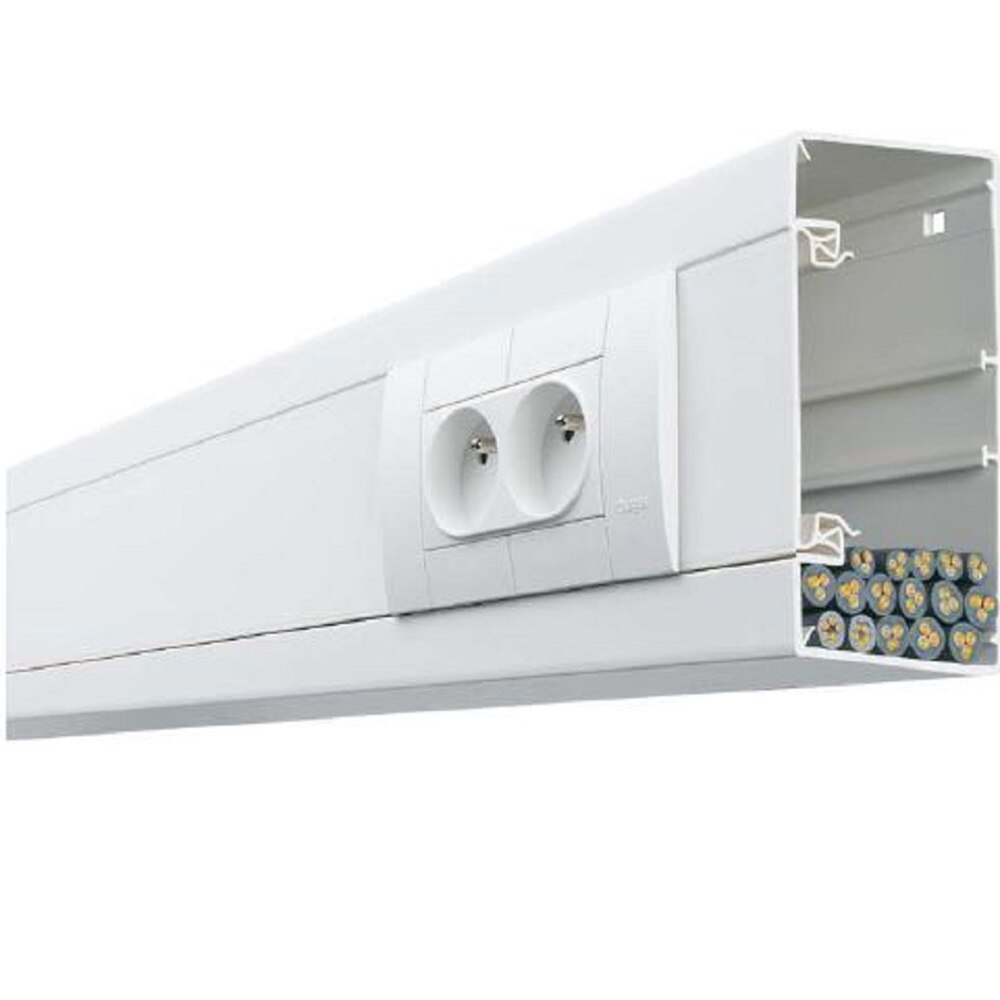

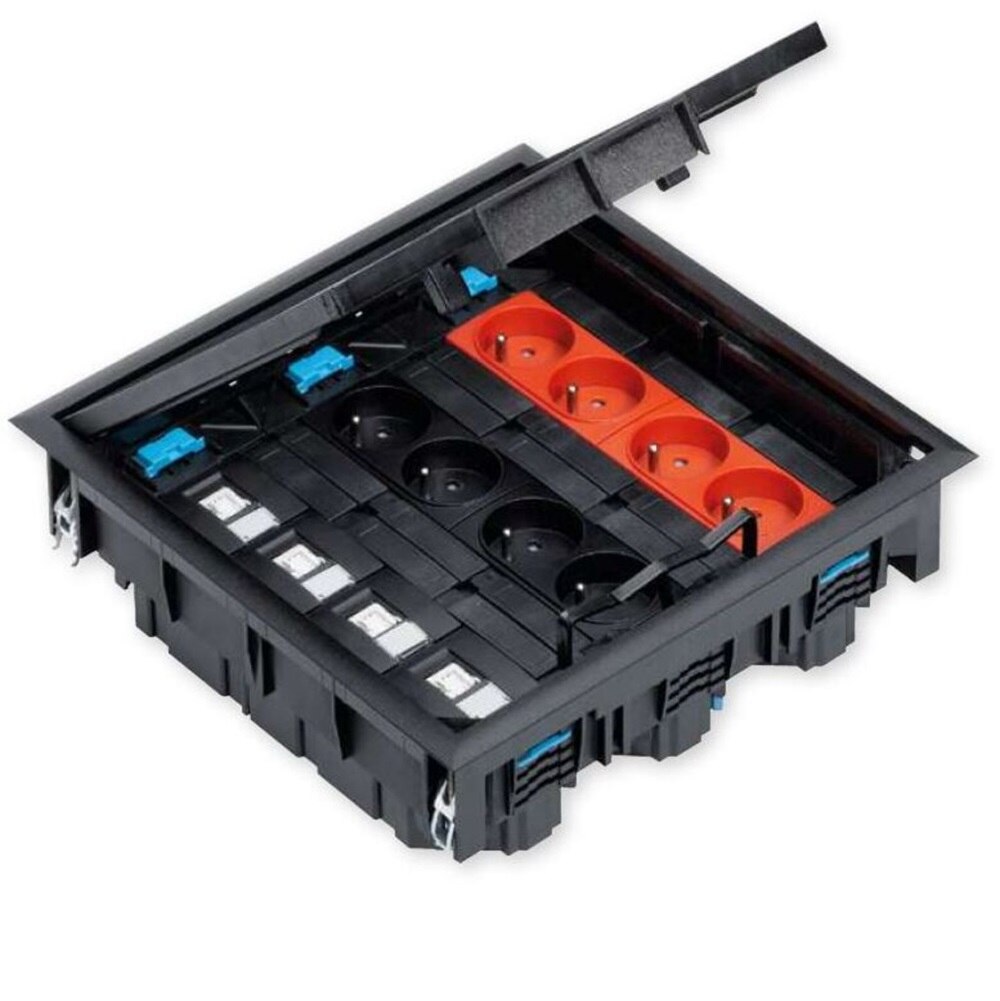

Certaines goulottes peuvent être dotées d'équi­pements tels que des prises de courant, des prises de données, ..... Elles perm­ettent de dissi­muler prop­rement les câbles. Les boîtes de sol et colonnes apportent les fonc­t­ionna­lités nécess­a­ires aux postes de travail dans les immeubles de bureaux. Une bonne prépar­ation d'un projet de construc­tion ou de réno­vation est esse­ntielle : quels systèmes peuvent être utilisés pour répondre au mieux aux attentes ? La capacité de câblage déterm­inera égal­ement le choix.


Configurateur boîtes de sol
dicovery assembly

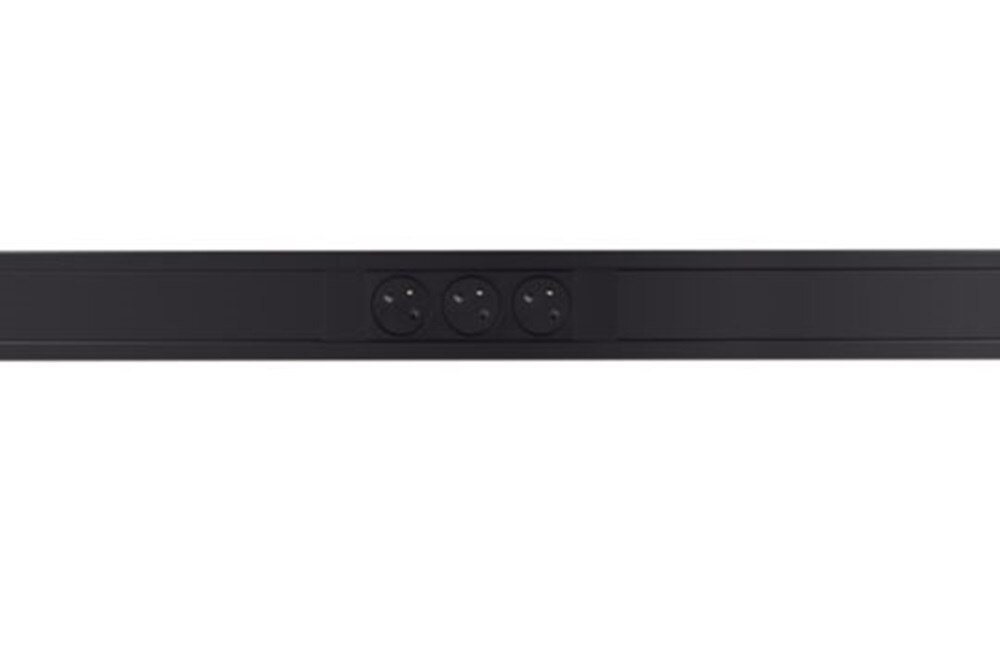

Des goulottes noires, quand le design compte

Le blanc RAL 9016 est de plus en plus demandée pour les murs, les portes et les fenê­tres. Cette couleur est une nuance contem­por­aine de blanc et s'adapte parfait­ement aux designs mode­rnes. Tous les systèmes de goulottes blancs de Hager sont aujourd'hui disponibles en RAL 9016, rempla­çant le RAL 9010.


dicovery assembly

Goulottes sans halo­gène

Pour les hôpi­taux, les établisse­ments de soins de santé, les écoles et les bâti­ments publics, Hager propose une large gamme de goulottes sans halo­gène en PC/ABS, qui présentent les carac­té­ri­stiques suiv­antes en cas d'incendie :
- elles sont sans halo­gène,
- faible opacité des fumées,
- peu de dégagements de fumées corro­sives pour les compos­ants élec­triques et struc­tures de construc­t­ions,
- pas de dégagement de gaz toxique,
- peu d'odeur en cas de combu­stion.

Les goulottes sans halo­gène pour montage d’appar­eillage sont disponibles en blanc RAL 9016 (famille de produits GTH55 et BRHP), pour la distri­bution de câbles uniquement, égal­ement en RAL 9016 et gris clair RAL 7035 (famille de produits LFH), pour les goulottes utilisées dans les coffrets de distri­bution, en gris clair RAL 7035 (famille de produits HA7).




dicovery assembly

RGIE

Les maté­riaux sans halo­gène sont obligato­ires dans des zones spéci­fiques

Le RGIE impose l’utilisa­tion de câbles à comport­ement au feu amélioré (typi­quement Cca s1,a1 = sans halo­gènes) dans :
• les voies d’évacua­tion
• les espaces publics > 50 pers­onnes
• les tunnels


Il ne s’agit pas uniquement du câble lui-même, mais de l’ense­mble de l’installa­tion élec­trique dans ces zones.
En pratique, cette exigence est étendue à :
• les goulottes
• les tyaux
• les boîtiers de déri­vation
• le maté­riel de fixa­tion

Cela est égal­ement clair­ement résumé par des sources sector­ielles.

Pour­quoi sans halo­gènes ?
Le RGIE s’appuie sur les classes de réac­tion au feu CPR :
• critère s1 = faible dégagement de fumée
• critère a1 = faible toxi­cité / corro­si­vité

Les maté­riaux sans halo­gènes limitent la fumée et les gaz toxiques en cas d’incendie, ce qui est crucial pour une évacua­tion en toute sécu­rité.



dicovery assembly

Finition stan­dard

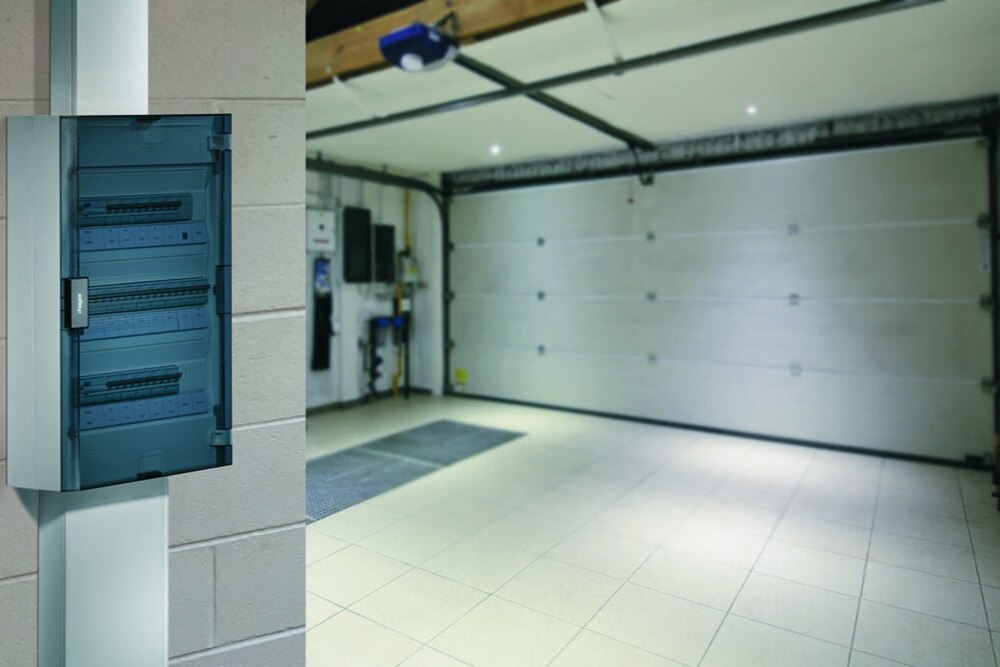

En général, les câbles entr­ants et sort­ants sont intro­duits dans les coffrets de distri­bution (princi­pales) par l'inter­m­é­di­aire d'une goulotte. Bien entendu, cela garantit une finition soignée de l'installa­tion élec­trique, génér­a­l­ement dans un local tech­nique ou un garage. Ces goulottes spéci­fiques de type JK sont disponibles en long­ueurs de 2 m, 2,6 m et 1,3 m. La long­ueur de 1,3 m permet d’installer le coffret de distri­bution directement à la bonne hauteur, ce qui évite la perte de maté­riel. Elles perm­ettent égal­ement de gagner beau­coup de temps lors de l'installa­tion. En raison de leurs dimensions spacieuses en hauteur et en largeur, à savoir  68 x 250 et 68 x 355 mm, elles offrent une grande capacité de câblage. Les câbles de données peuvent être parfait­ement séparés des câbles d'alimentation et la plus grande version dispose d'une cloison fixe et de deux couvercles.

En savoir plus
dicovery assembly

Votre projet sur mesure

Vous avez des quest­ions sur la mise en œuvre de l'un de vos projets ? Hager propose des solut­ions sur mesure en matière de dimensions spéci­ales, coul­eurs, etc. Contactez-nous et nous serons heureux de vous aider à obtenir les infor­ma­t­ions que vous souh­aitez sur nos goulottes et nos systèmes. Des échan­tillons peuvent égal­ement être obtenus sur demande et nos repré­se­ntants sont à votre disposition pour vous aider à réaliser votre projet.

Vous avez des quest­ions sur la mise en œuvre de l'un de vos projets ? Hager propose des solut­ions sur mesure en matière de dimensions spéci­ales, coul­eurs, etc. Contactez-nous et nous nous ferons un plaisir de vous aider à obtenir les infor­ma­t­ions que vous souh­aitez sur nos goulottes et nos systèmes. Des échan­tillons peuvent égal­ement être obtenus sur demande et nos repré­se­ntants sont à votre disposition pour vous aider à réaliser votre projet.
