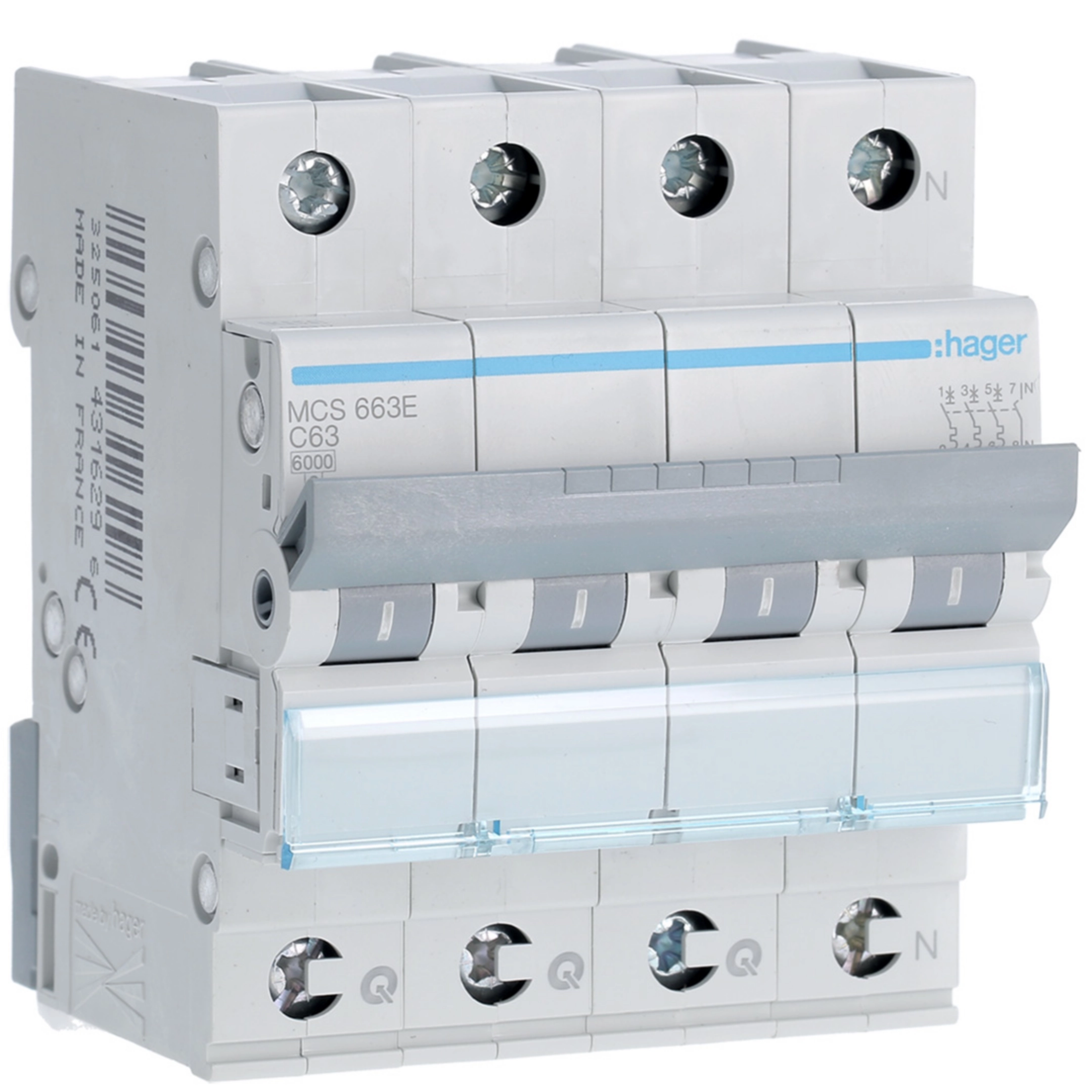

Installatieautomaat 3p+N 63 A C-karakteristiek 6 kA, QB MCS663E

Name: MCS663E
Brand: Hager
SKU: MCS663E
Price: 265 EUR

EAN-nummer

3250614316296

Verpakking

3 stuks

Artikelgroep

D74

Brutoprijs

€ 265,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Kamrail 5 producten beschikbaar
Aardlekelement type A 3 producten beschikbaar
Aardlekelement type AC/A-selectief 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar

Technische eigenschappen

Nominale stroom

63 A
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)

10 kA
Nominale stroom -15°C

75,6 A
Nominale stroom -10°C

74,1 A
Nominale stroom -5°C

72,7 A
Nominale stroom bij 0 °C

71,3 A
Nominale stroom 5°C

69,9 A
Nominale stroom 10°C

68,5 A
Nominale stroom 15°C

67,1 A
Nominale stroom bij 20 °C

65,6 A
Nominale stroom 25°C

64,2 A
Nominale stroom 30°C

63 A
Nominale stroom 35°C

61,4 A
Nominale stroom bij 40 °C

60 A
Nominale stroom bij 45 °C

58,6 A
Nominale stroom bij 50 °C

57 A
Nominale stroom 55°C

55,7 A
Nominale stroom 60°C

54,3 A
Nominale stroom 65°C

52,9 A
Nominale stroom 70°C

51,5 A

Pooltype

3P+N
Afschakelkarakteristiek

C

Aantal modulen

4

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

6 kA

Aandraaimoment

2,80 - 2,80 NM
360° montagepositie mogelijk

Ja

Nominale spanning Ue

230 - 400 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V

Frequentie

50 - 60 Hz

Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 35 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 25 mm²
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders

1 - 25 mm²
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders

1 - 35 mm²
Aansluitdoorsnede soepele ader

1 - 25 mm²
Aansluitdoorsnede massieve ader

1 - 35 mm²

IP-beschermingsklasse (Ingress Protection)

IP20

Graad van vervuiling IEC 664

2
Stroombegrenzingsklasse

3
Tropenbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

‌Totaal vermogensverlies onder IN

18,30 W

Aansluitwijze

quickconnect
Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

83,40 mm
Breedte

70 mm
Diepte

70 mm
