Installatieautomaat 3-polig 125 A D-karakteristiek 15 kA HMD399
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement 125 A type A-HI 2 producten beschikbaar
-
Toebehoren 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Shunt afschakeling 2 producten beschikbaar
-
Nulspanningsspoel 2 producten beschikbaar
-
Bekijk meer 4 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Pooltype3P
-
AfschakelkarakteristiekD
-
Nominale spanning Ue415 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
-
Frequentie50 - 60 Hz
-
Aandraaimoment3,5 - 5,0 NM
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Nominale stroom125 A
-
Nominaal kortsluitafschakelvermogen lcs AC volgens IEC 60898-17,50 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 VAC volgens IEC 60898-115 kA
-
Nominaal afschakelvermogen Icu bij 230 VAC IEC 60947-215 kA
-
Nominaal afschakelvermogen Icu bij 400 VAC IEC 60947-215 kA
-
Nominale stroom 30°C125 A
-
Nominale stroom 35°C122 A
-
Nominale stroom 40°C119 A
-
Nominale stroom 45°C115,70 A
-
Nominale stroom 50°C112 A
-
Nominale stroom 55°C109,10 A
-
Nominale stroom 60°C105,60 A
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC 60898-115 kA
-
Aandraaimoment aansluitklem onder3,60 - 3,60 NM
-
Aandraaimoment aansluitklem boven3,60 - 3,60 NM
-
Vermogensverlies bij nominale stroom In34,93 W
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 70 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 50 mm²
-
Vervuilingsgraad volgens IEC 60664/IEC 60947-23
-
TropenbestendigheidVoor alle klimaten
-
Aantal modulen4,50
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
Hoogte90 mm
-
Breedte80 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

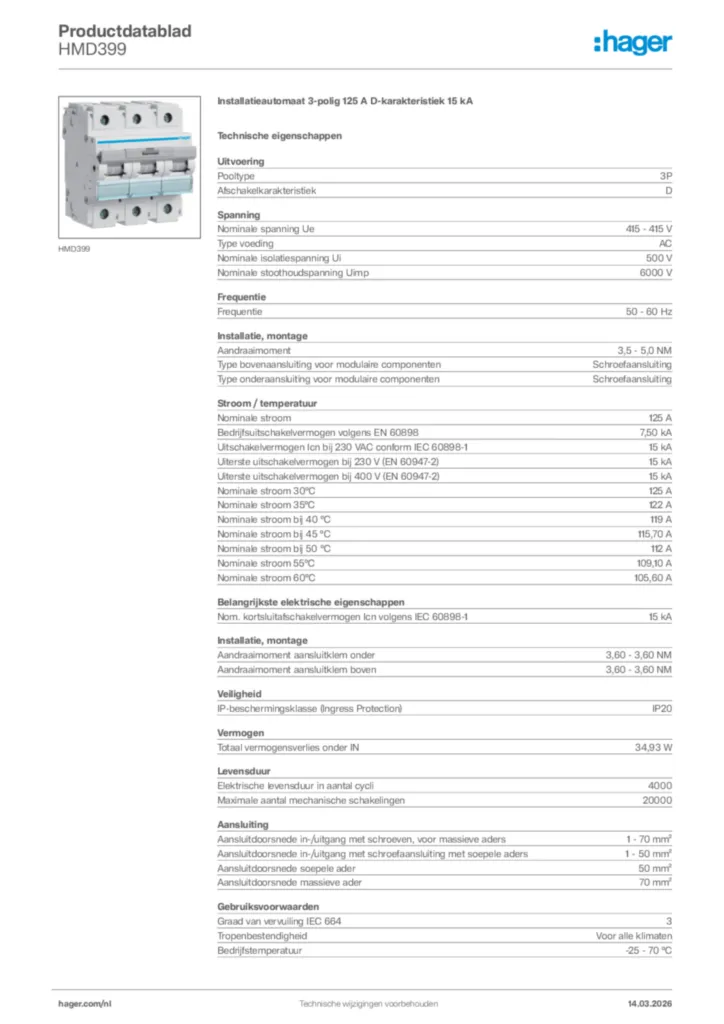

Afbeelding HMD399
-
