Installatieautomaat 3-polig 32 A C-karakteristiek 10 (15) kA NCN332
EAN-nummer
3250614614958
Verpakking
4 stuks
Artikelgroep
D81
Brutoprijs
€ 173,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement type A 3 producten beschikbaar
-
Aardlekelement type AC/A-selectief 1 producten beschikbaar
-
Toebehoren 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Shunt afschakeling 2 producten beschikbaar
-
Bekijk meer 17 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom32 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC 60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 VAC volgens IEC 60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 VAC IEC 60947-215 kA
-
Nominale stroom -25°C39,04 A
-
Nominale stroom -20°C38,45 A
-
Nominale stroom -15°C37,86 A
-
Nominale stroom -10°C37,25 A
-
Nominale stroom -5°C36,64 A
-
Nominale stroom 0°C36,01 A
-
Nominale stroom 5°C35,37 A
-
Nominale stroom 10°C34,73 A
-
Nominale stroom 15°C34,06 A
-
Nominale stroom 20°C33,39 A
-
Nominale stroom 25°C32,70 A
-
Nominale stroom 30°C32 A
-
Nominale stroom 35°C31,26 A
-
Nominale stroom 40°C30,50 A
-
Nominale stroom 45°C29,72 A
-
Nominale stroom 50°C28,92 A
-
Nominale stroom 55°C28,10 A
-
Nominale stroom 60°C27,26 A
-
Nominale stroom 65°C26,38 A
-
Nominale stroom 70°C25,48 A
Uitvoering
-
Pooltype3P
-
AfschakelkarakteristiekC
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC 60898-110 kA
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
Installatie, montage
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC 60664/IEC 60947-22
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij nominale stroom In12,30 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluitmogelijkheden
-
Type connector/stekerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

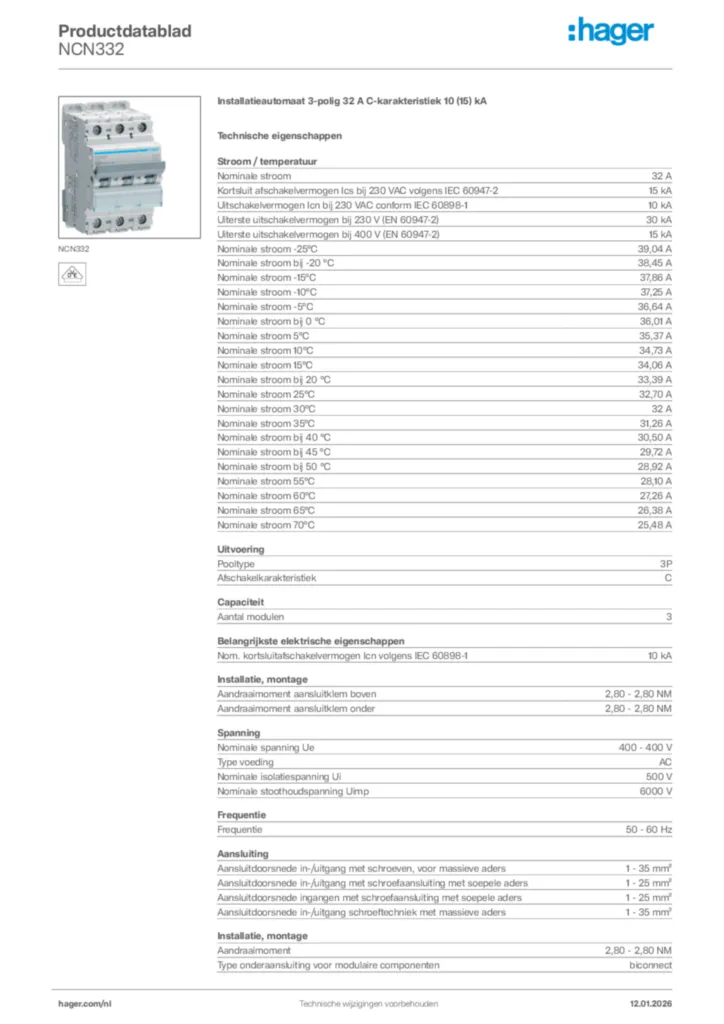

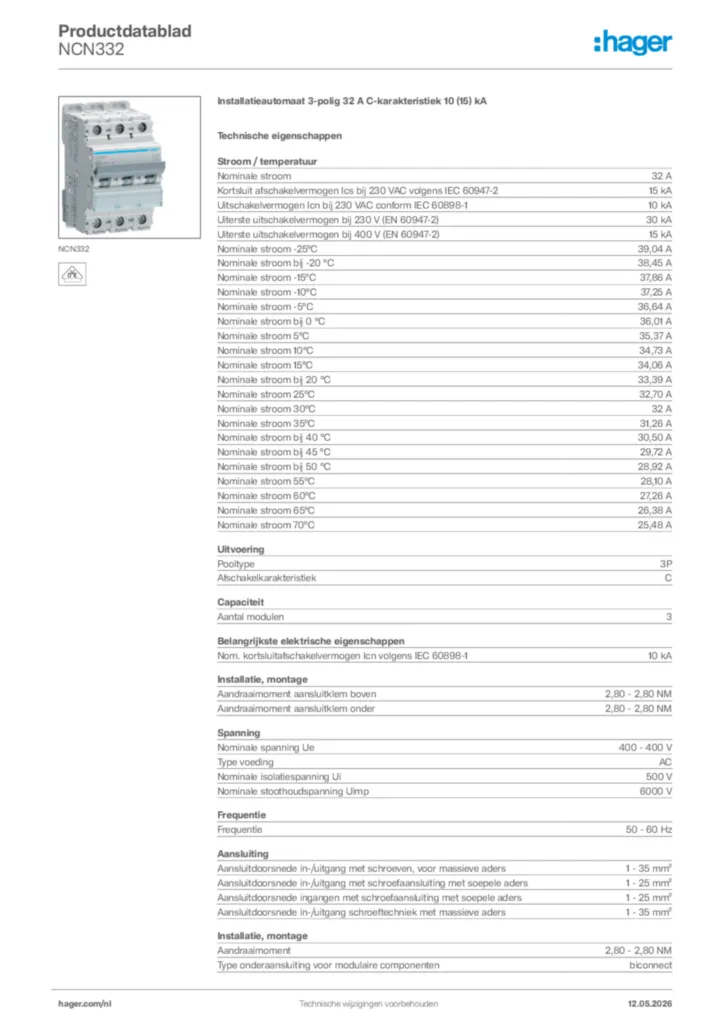

Afbeelding NCN332
-
