Mespatroonlastscheider NH1 Cu/M10,rails LT153
EAN-nummer
3250614201530
Verpakking
1 Stuk
Artikelgroep
V75
Brutoprijs
€ 356,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
NH-mespatroon 2 producten beschikbaar -
Hulpcontact 1 producten beschikbaar -
Toebehoren 3 producten beschikbaar -
Stroomtransformator 6 producten beschikbaar -
Kabelaansluiting 2 producten beschikbaar
Maak jouw systeem compleet
-
LNH1160M
Mespatroon NH1 160 A 500 V gG combimelder
€ 29,40 / Stuk* -
LNH1160M6Mespatroon NH1 160 A 690 V gG combimelder
€ 33,20 / Stuk*
-
LZ255
Stroomtransformator voor NH1/2/3, ongeijkt 100/5 klasse 1, set 3 stuks
€ 162,00 / Stuk* -
LZ256Stroomtransformator voor NH1/2/3, ongeijkt 150/5 klasse 1, set 3 stuks
€ 170,00 / Stuk* -
LZ257Stroomtransformator voor NH1/2/3, ongeijkt 250/5 klasse 1, set 3 stuks
€ 158,00 / Stuk* -
LZ258Stroomtransformator voor NH1/2/3, ongeijkt 400/5 klasse 1, set 3 stuks
€ 178,00 / Stuk* -
LZ259Stroomtransformator voor NH1/2/3, ongeijkt 600/5 klasse 1, set 3 stuks
€ 191,00 / Stuk* -
LZ261Stroomtransformator voor NH1/2/3, ongeijkt 600/5 klasse 0,5, set 3 stk
€ 323,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom250 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 609478,60 kA
-
Nominale bedrijfsstroom bij AC22B250 A
Zekering
-
ZekeringsgrootteNH1
Aansluiting
-
Aansluitdoorsnede soepele ader6 - 150 mm²
-
Aansluitdoorsnede massieve ader6 - 150 mm²
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment12 - 12 NM
-
Gemonteerd opRailsysteem
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Vermogensverlies bij nominale stroom In20 W
Levensduur
-
Maximale aantal mechanische schakelingen1400
-
Elektrische levensduur in aantal cycli200
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.41600
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8000 V
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP3X
Afmetingen
-
Hoogte306 mm
-
Breedte184 mm
-
Diepte110 mm
-
Afstand railsysteem60 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

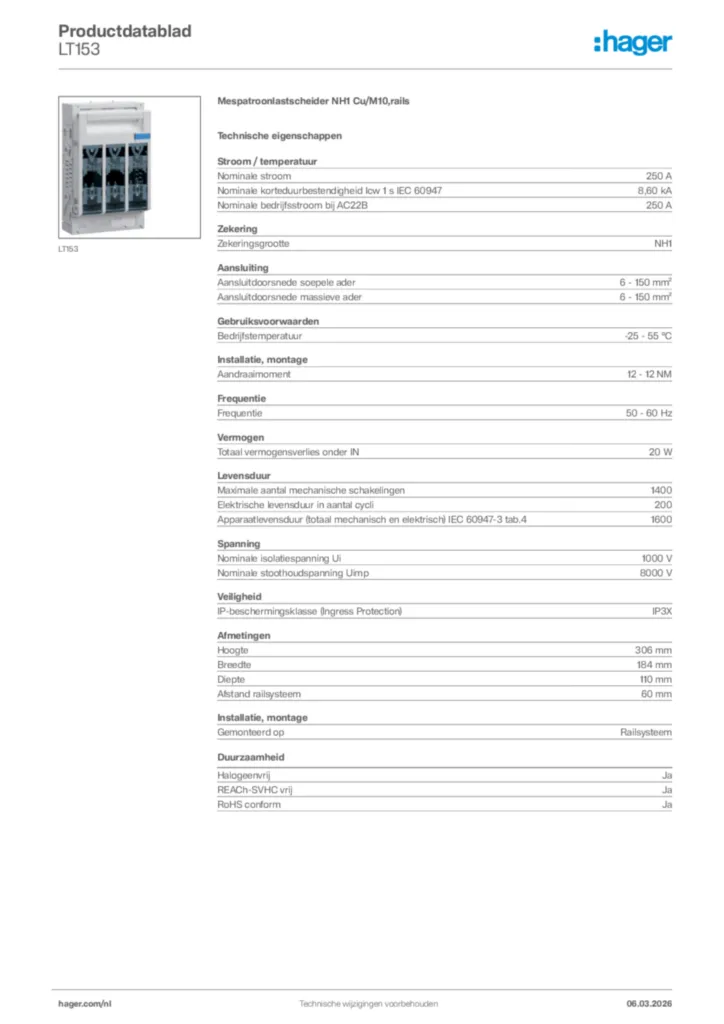

Afbeelding LT153
-
Conformiteitsverklaring
Conformiteitsverklaring International 2023-08-03
PDF78,40 kB
Conformiteitsverklaring en-GB, de-DE 2023-09-14
PDF699,30 kB
