MCCB

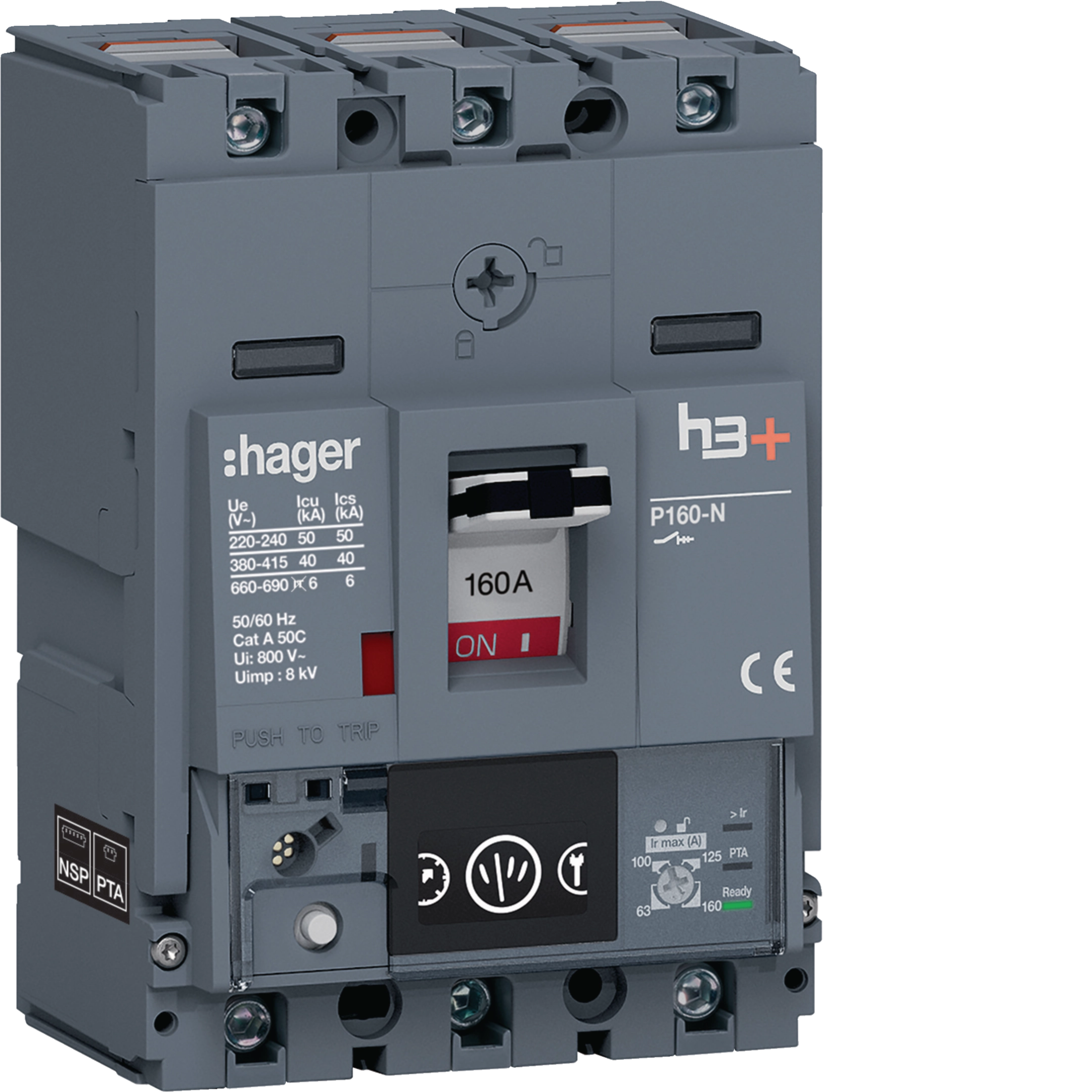

Vermogensautomaat h3+, P160 Energy 3P3D 160 A 40 kA, kooiklemmen HNS160NC

Name: HNS160NC
Brand: Hager
SKU: HNS160NC20
Price: 1255 EUR

EAN-nummer

3250613141394

Verpakking

1 Stuk

Artikelgroep

873

Brutoprijs

€ 1.255,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Hulpcontactblok 4 producten beschikbaar
Deurkoppelingshendel 1 producten beschikbaar
Handgreep voor vermogensautomaat 1 producten beschikbaar
Nulspanningsspoel 8 producten beschikbaar
DC-voeding 1 producten beschikbaar
Interfacekabels 10 producten beschikbaar

Technische eigenschappen

Nominale stroom

160 A
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)

40 kA
Uiterste uitschakelvermogen bij 240 V (EN 60947-2)

50 kA
Uiterste uitschakelvermogen bij 415 V (EN 60947-2)

40 kA
Uiterste uitschakelvermogen bij 690 V (EN 60947-2)

6 kA
Kortsluit afschakelvermogen Ics bij 220 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 240 VAC volgens IEC 60947-2

50 kA
Kortsluit afschakelvermogen Ics bij 380 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 400 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 415 VAC volgens IEC 60947-2

40 kA
Kortsluit afschakelvermogen Ics bij 690 VAC volgens IEC 60947-2

6 kA
Nominale stroom bij 10 °C conform 60947-2

160 A
Nominale stroom bij 15 °C conform 60947-2

160 A
Nominale stroom bij 20 °C conform 60947-2

160 A
Nominale stroom bij 25 °C conform 60947-2

160 A
Nominale stroom bij 30 °C conform 60947-2

160 A
Nominale stroom bij 35 °C volgens IEC 60947

160 A
Nominale stroom bij 40 °C volgens IEC 60947

160 A
Nominale stroom bij 45 °C conform 60947-2

160 A
Nominale stroom bij 50 °C conform 60947-2

160 A
Nominale stroom bij 55 °C conform 60947-2

160 A
Nominale stroom bij 60 °C volgens IEC 60947

160 A
Nominale stroom bij 65 °C conform 60947-2

160 A
Nominale stroom bij 70 °C conform 60947-2

150 A

Aantal polen

3
Bedieningselement

Schakel
Uitvoering component

Vaste inbouw
Positie N-aansluiting

Zonder nul

Frequentie

50 - 60 Hz

Nominale stoothoudspanning Uimp

8000 V
Nominale isolatiespanning Ui

800 V
Nominale spanning Ue

220 - 690 V

Trip unit

Energy

‌Totaal vermogensverlies onder IN

27 W

Elektrische levensduur in aantal cycli

10000
Maximale aantal mechanische schakelingen

40000

Aandraaimoment

6 - 6 NM
Montage/aansluitpositie

Front

IP-beschermingsklasse (Ingress Protection)

IP4X

Aansluitdoorsnede soepele ader

6 - 70 mm²
Aansluitdoorsnede massieve ader

6 - 95 mm²

Vergrendelbaar

Ja

Materiaal kabel

Koper

Compatibel met aardlekelement

Nee
Geschikt voor DIN-rail

Nee
Geschikt voor verdeelbord

Ja

Hoogte

130 mm
Breedte

90 mm
Diepte

97 mm

Aansluitwijze

Schroefaansluiting

Instelbereik kortvertraagde kortsluiting

94,5 - 1600,0 A

Langdurige overbelastingsbeveiliging (ltd): vertraging (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Kortstondige beveiliging (std): gelijkstroom (Isd)

1,5, 2, 2,5, 3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10
Kortstondige beveiliging (std): vertraging (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Directe beveiliging (lg): instellingscoëfficiënt

3, 3,5, 4, 4,5, 5, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5, 10, 10,5, 11

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
