Installatieautomaten (MCB)

Installatieautomaat 3-polig 80 A D-karakteristiek 15 kA HMD380

Name: HMD380
Brand: Hager
SKU: HMD380
Price: 369 EUR

EAN-nummer

3250613230319

Verpakking

1 Stuk

Artikelgroep

D82

Brutoprijs

€ 369,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

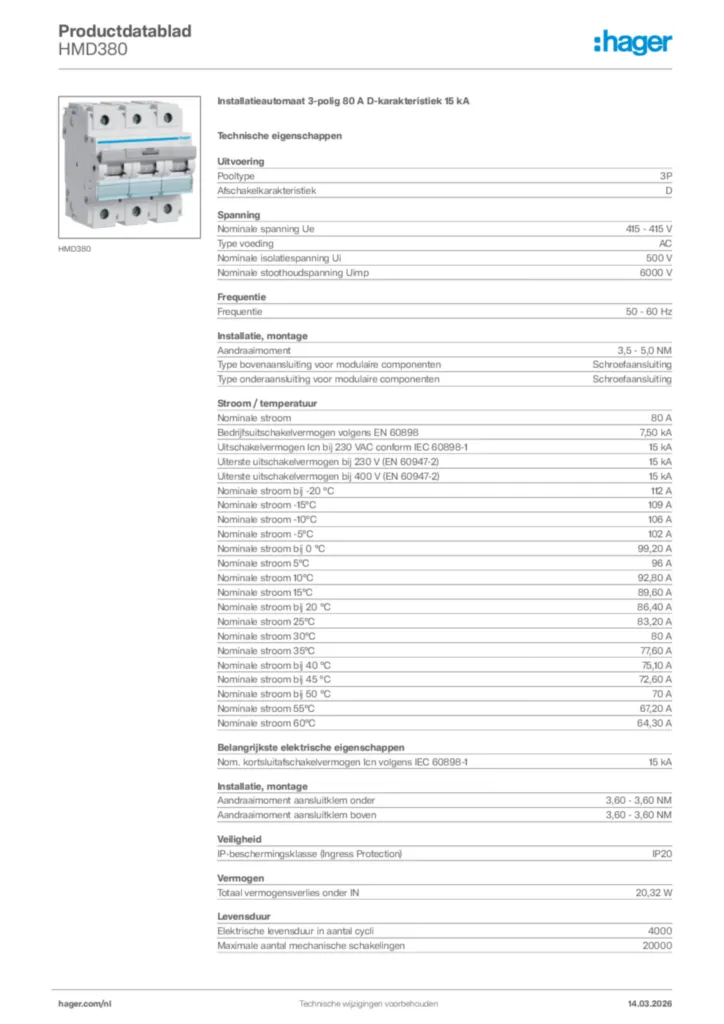

Download technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

Aardlekelement 125 A type A-HI 2 producten beschikbaar
Toebehoren 1 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar
Bekijk meer 3 andere producten beschikbaar

Technische eigenschappen

Pooltype

3P
Afschakelkarakteristiek

D

Nominale spanning Ue

415 - 415 V
Type voeding

AC
Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

6000 V

Frequentie

50 - 60 Hz

Nominale stroom

80 A
Bedrijfsuitschakelvermogen volgens EN 60898

7,50 kA
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-1

15 kA
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)

15 kA
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)

15 kA
Nominale stroom bij -20 °C

112 A
Nominale stroom -15°C

109 A
Nominale stroom -10°C

106 A
Nominale stroom -5°C

102 A
Nominale stroom bij 0 °C

99,20 A
Nominale stroom 5°C

96 A
Nominale stroom 10°C

92,80 A
Nominale stroom 15°C

89,60 A
Nominale stroom bij 20°C

86,40 A
Nominale stroom 25°C

83,20 A
Nominale stroom 30°C

80 A
Nominale stroom 35°C

77,60 A
Nominale stroom bij 40°C

75,10 A
Nominale stroom bij 45°C

72,60 A
Nominale stroom bij 50°C

70 A
Nominale stroom 55°C

67,20 A
Nominale stroom 60°C

64,30 A

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

15 kA

Aandraaimoment

3,5 - 5,0 NM
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting
Type onderaansluiting voor modulaire componenten

Schroefaansluiting
Aandraaimoment aansluitklem onder

3,60 - 3,60 NM
Aandraaimoment aansluitklem boven

3,60 - 3,60 NM

Vermogensverlies bij nominale stroom In

20,32 W

Elektrische levensduur in aantal cycli

4000
Maximale aantal mechanische schakelingen

20000

Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

1 - 70 mm²
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

1 - 50 mm²
Aansluitdoorsnede soepele ader

50 mm²
Aansluitdoorsnede massieve ader

70 mm²

Graad van vervuiling IEC 664

3
Tropenbestendigheid

Voor alle klimaten
Bedrijfstemperatuur

-25 - 70 °C

Aantal modulen

4,50

Uitlijning bovenaansluiting voor modulaire componenten

Gelijke hoogte
Uitlijning onderaansluiting voor modulaire componenten

Gelijke hoogte

Hoogte

90 mm
Breedte

80 mm
Diepte

70 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

REACH conform Ja
