Installatieautomaat 3-polig 10 A C-karakteristiek 10 (15) kA NCN310
EAN-nummer
3250614614903
Verpakking
4 stuks
Artikelgroep
D81
Brutoprijs
€ 162,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement type A 3 producten beschikbaar -
Aardlekelement type AC/A-selectief 1 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Bekijk meer 10 andere producten beschikbaar
Maak jouw systeem compleet
-
BD325N
Aardlekelement 3-polig 25 A 30 mA klasse A
€ 302,00 / Stuk* -
BE325NAardlekelement 3-polig 25 A 100 mA klasse A
€ 302,00 / Stuk* -
BF325NAardlekelement 3-polig 25 A 300 mA klasse A
€ 266,00 / Stuk*
-
BP363N
Aardlekelement 3-polig 63 A 300 mA klasse A, selectief
€ 425,00 / Stuk*
-
LZ060
Afstandsstuk in verband met warmte, 0,5 module
€ 5,65 / Stuk*
-
MZ201
Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 45,40 / Stuk* -
MZ202Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 48,20 / Stuk*
-
KDN363AKamrail vork 3-polig 10 mm² 12 modulen
€ 26,60 / Stuk* -
KDN363BKamrail vork 3-polig 10 mm² 57 modulen
€ 96,60 / Stuk* -
KDN380AKamrail vork 3-polig 16 mm² 12 modulen
€ 30,80 / Stuk* -
KDN380BKamrail vork 3-polig 16 mm² 57 modulen
€ 116,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom10 A
-
Kortsluit afschakelvermogen Ics bij 230 VAC volgens IEC 60947-215 kA
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-110 kA
-
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)30 kA
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)15 kA
-
Nominale stroom -25°C12,73 A
-
Nominale stroom bij -20 °C12,51 A
-
Nominale stroom -15°C12,28 A
-
Nominale stroom -10°C12,05 A
-
Nominale stroom -5°C11,81 A
-
Nominale stroom bij 0 °C11,57 A
-
Nominale stroom 5°C11,32 A
-
Nominale stroom 10°C11,07 A
-
Nominale stroom 15°C10,81 A
-
Nominale stroom bij 20°C10,55 A
-
Nominale stroom 25°C10,28 A
-
Nominale stroom 30°C10 A
-
Nominale stroom 35°C9,61 A
-
Nominale stroom bij 40°C9,21 A
-
Nominale stroom bij 45°C8,78 A
-
Nominale stroom bij 50°C8,33 A
-
Nominale stroom 55°C7,86 A
-
Nominale stroom 60°C7,36 A
-
Nominale stroom 65°C6,82 A
-
Nominale stroom 70°C6,24 A
Uitvoering
-
Pooltype3P
-
AfschakelkarakteristiekC
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-110 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20
Gebruiksvoorwaarden
-
Graad van vervuiling IEC 6642
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij nominale stroom In6,13 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

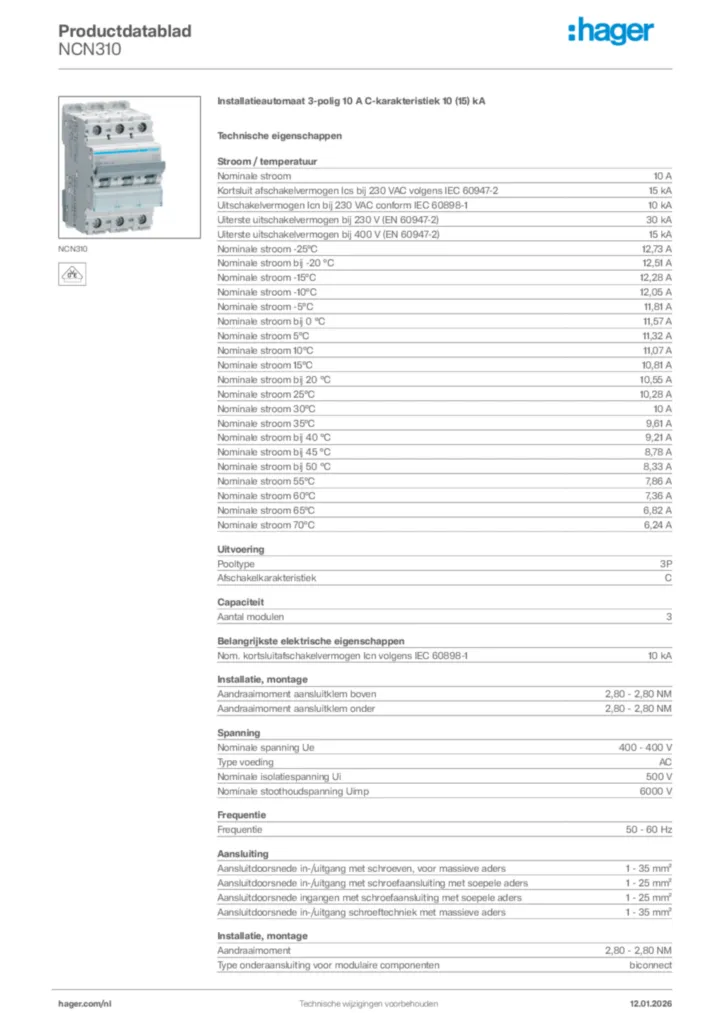

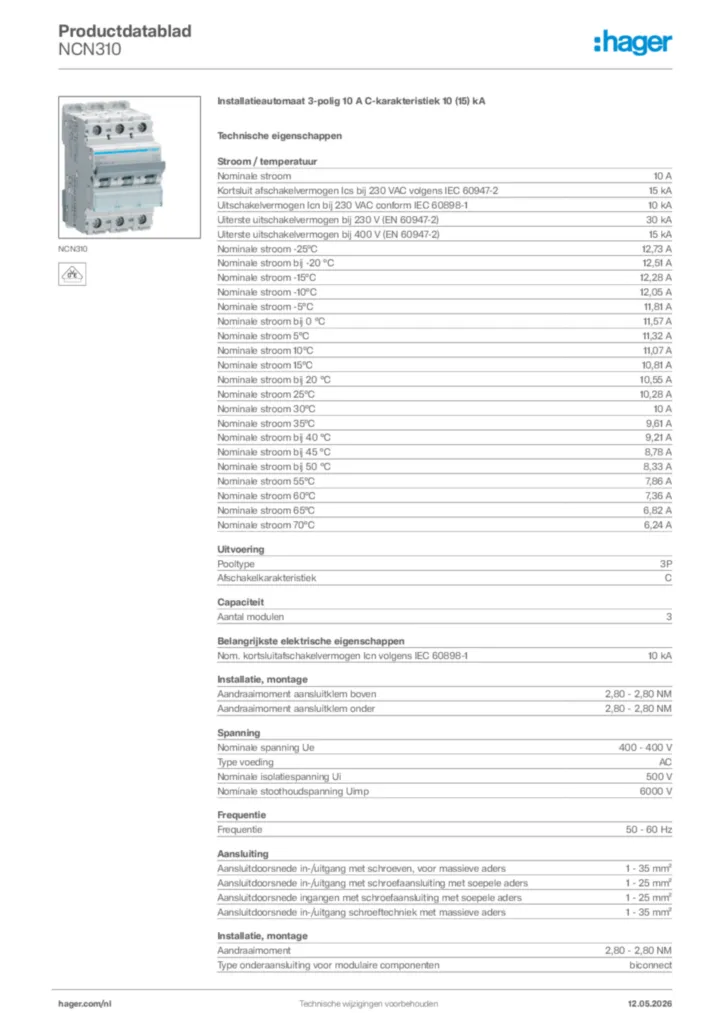

Afbeelding NCN310
-
