Installatieautomaat 3-polig 4 A C-karakteristiek 10 (15) kA NCN304
EAN-nummer
3250614614880
Verpakking
4 stuks
Artikelgroep
D81
Brutoprijs
€ 166,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement type A 3 producten beschikbaar
-
Aardlekelement type AC/A-selectief 1 producten beschikbaar
-
Toebehoren 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Shunt afschakeling 2 producten beschikbaar
-
Bekijk meer 17 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom4 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC 60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 VAC volgens IEC 60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 VAC IEC 60947-215 kA
-
Nominale stroom -25°C4,88 A
-
Nominale stroom -20°C4,80 A
-
Nominale stroom -15°C4,73 A
-
Nominale stroom -10°C4,65 A
-
Nominale stroom -5°C4,58 A
-
Nominale stroom 0°C4,50 A
-
Nominale stroom 5°C4,42 A
-
Nominale stroom 10°C4,34 A
-
Nominale stroom 15°C4,26 A
-
Nominale stroom 20°C4,17 A
-
Nominale stroom 25°C4,09 A
-
Nominale stroom 30°C4 A
-
Nominale stroom 35°C3,90 A
-
Nominale stroom 40°C3,79 A
-
Nominale stroom 45°C3,69 A
-
Nominale stroom 50°C3,58 A
-
Nominale stroom 55°C3,46 A
-
Nominale stroom 60°C3,34 A
-
Nominale stroom 65°C3,22 A
-
Nominale stroom 70°C3,10 A
Uitvoering
-
Pooltype3P
-
AfschakelkarakteristiekC
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC 60898-110 kA
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
Installatie, montage
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC 60664/IEC 60947-22
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij nominale stroom In8,18 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluitmogelijkheden
-
Type connector/stekerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

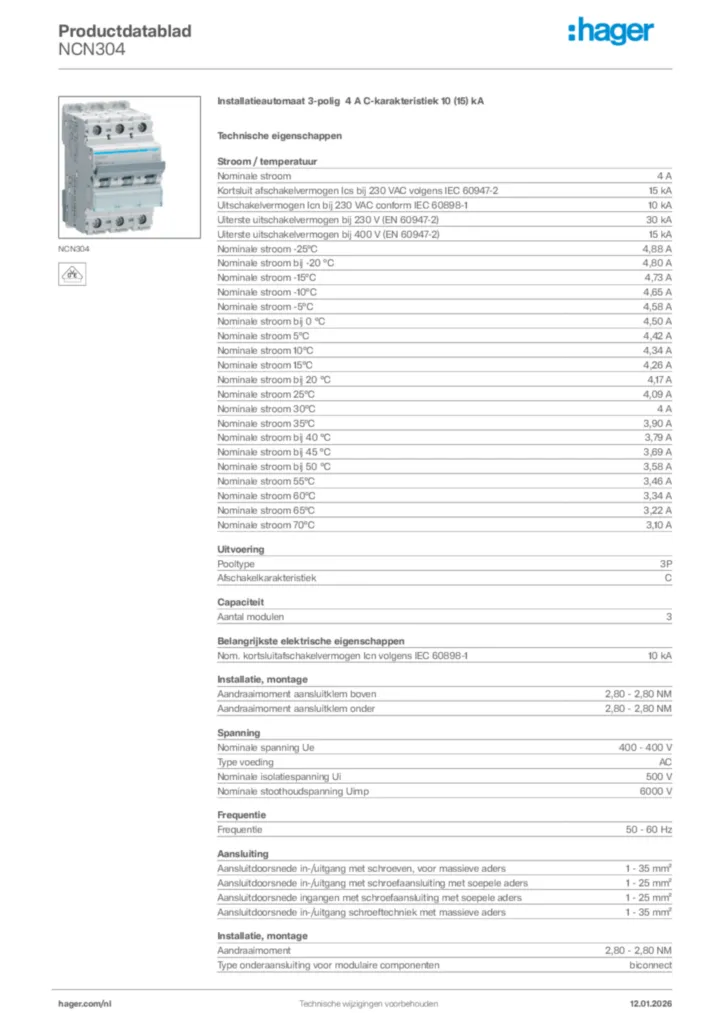

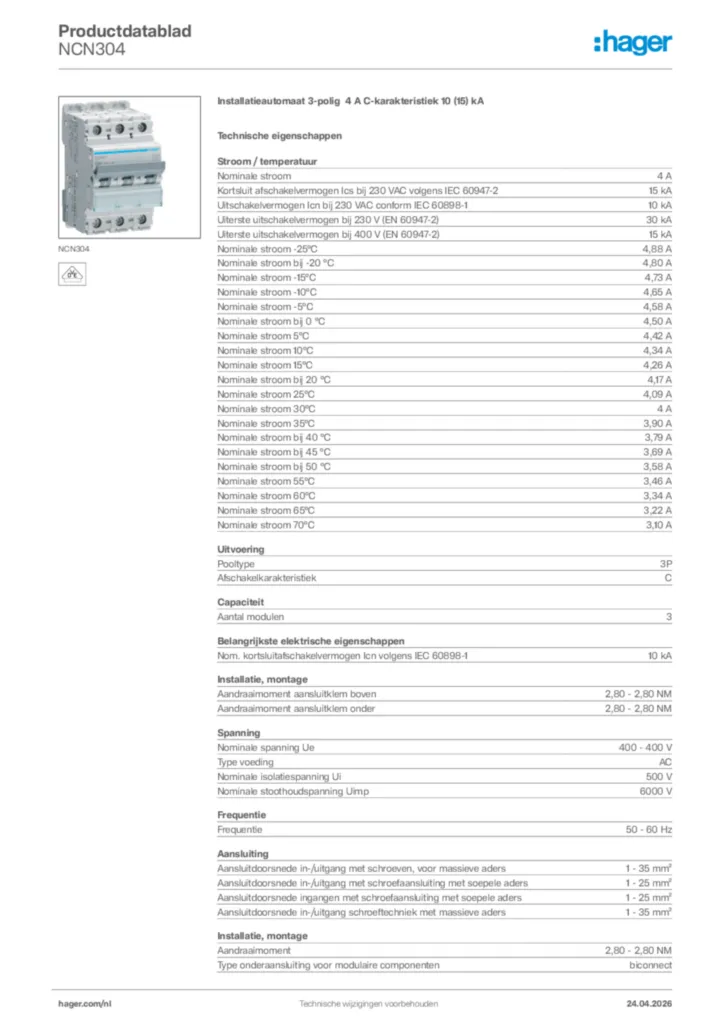

Afbeelding NCN304
-
