Gr. 00, 185 mm railafstand, 3-p schakelend, M8, verhoogd, stroomtransformator LVSGW00TSP

EAN-nummer
4049857199792
Verpakking
1 Stuk
Artikelgroep
8V1
Brutoprijs
€ 281,00
/ Stuk *
€ 281,00
/ Stuk *
Vind wederverkoper

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden

Kies een wederverkoper

Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online

Gr. 00, 185 mm railafstand, 3-p schakelend, M8, verhoogd, stroomtransformator

LVSGW00TSP

  • Bijpassende producten
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten
Technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

  • Bekijk meer (19)
    • Kabelaansluiting 3 producten beschikbaar
    • DIN-rail adapter 4 producten beschikbaar
    • Aansluit­klem stroom­rail 2 producten beschikbaar
    • Blind­plaat/­co­de­rings­strook/in­bouw­raam 2 producten beschikbaar
    • Stroom­trans­for­mator 3 producten beschikbaar
    • Code­ringsmateriaal 1 producten beschikbaar

    Maak jouw systeem compleet

    • Kabelaansluiting
    • DIN-rail adapter
    • Aansluit­klem stroom­rail
    • Blind­plaat/­co­de­rings­strook/in­bouw­raam
    • Stroom­trans­for­mator
    • Code­ringsmateriaal
    • Afschermkap
    • Toebe­horen
    • LVZ00C

      Brugklem voor koper (set à 3 stuks)
      € 15,90  / Stuk*
    • LVZ00A

      Prismaklem voor koper en alu max. 95 mm², set 3 stuks
      € 30,10  / Stuk*
    • LVZ001A

      Prismaklem voor koper en alu max. 150 mm², set 3 stuks
      € 54,90  / Stuk*
    • LVZ00DA100-185

      Dubbeladapter 100 mm op 185 mm voor Vertigroup NH00
      € 102,00  / Stuk*
    • LVZ00DA185-185

      Dubbeladapter 185 mm op 185 mm voor Vertigroup
      € 91,00  / Stuk*
    • LVZ00DA185K-185

      Dubbeladapter 185 op 185 mm voor Vertigroup 2x NH00, aansluiting met klemmen
      € 115,00  / Stuk*
    • LVZ00DA100K-185

      Dubbeladapter 100 op 185 mm voor Vertigroup 2x NH00, aansluiting met klemmen
      € 149,00  / Stuk*
    • LVZ00EK

      Railcontacthaken voor 00 100/185 mm (set à 3 stuks)
      € 34,20  / Stuk*
    • LVZ00EK185

      Railcontacthaken voor 00/185 mm, verhoogde uitvoering (set à 3 stuks)
      € 42,90  / Stuk*
    • LVZ00RAD185

      Afdekplaat 50 mm breed voor dubbeladapter 185 mm
      € 27,90  / Stuk*
    • LVZ00AOU

      Opvulmodule/kabelafdekkap voor aanluiting gr. 00 60/100 mm, blind
      € 14,90  / Stuk*
    • LVZPSR75

      Stroomtrafo gr.00 185 mm 75/5 klasse 1, 2, 5 VA
      € 87,30  / Stuk*
    • LVZPSR100

      Stroomtrafo gr.00 185 mm 100/5 klasse 1, 2, 5 VA
      € 85,70  / Stuk*
    • LVZPSR150

      Stroomtrafo gr.00 185 mm 150/5 klasse 1, 5 VA
      € 86,40  / Stuk*
    • LVZ00BST

      Tekstvenster kantelbaar gr. 00, 60/100/185 mm
      € 7,30  / Stuk*
    • LVZ00AK

      Kabelafdekkap kort Gr. 00 voor 60/100mm
      € 6,80  / Stuk*
    • LVZAW

      Bevestigingsclip voor afdekstrip (set à 4 stuks)
      € 12,00  / Stuk*
    • LVZ00SA

      Microschakelaar t.b.v. schakelstandindicatie, gr. 00 60/185 mm
      € 31,40  / Stuk*
    • LVZ00BTS

      Tekstvensterhouder gr. 00, 60/100/185 mm
      € 5,25  / Stuk*

    Technische eigenschappen

    Aansluiting
    • Type connec­tor/steker
      M8 klem
    Aansluitmogelijk­heden
    • Aansluit­wijze
      Schroefaansluiting
    Afme­tingen
    • Afstand railsysteem
      185 mm
    • Hoogte
      741 mm
    • Diepte
      177 mm
    Elektrische bevei­li­ging
    • Met fout­in­di­cator
      Nee
    Frequentie
    • Frequentie
      50 - 60 Hz
    Gebruiks­voor­waarden
    • Bedrijf­s­tem­pe­ra­tuur
      -25 - 55 °C
    Installatie, montage
    • Aandraai­mo­ment
      14 - 14 NM
    Levens­duur
    • Elektrische levens­duur in aantal cycli
      200
    • Maximale aantal mecha­ni­sche schakelingen
      1400
    Span­ning
    • Nomi­nale isola­tie­span­ning Ui
      1000 V
    • Nomi­nale stoot­houd­span­ning Uimp
      8 kV
    Stroom / tempe­ra­tuur
    • Nomi­nale stroom
      160 A
    • Nomi­nale voor­waar­de­lijke kort­sluit­stroom lcc
      120 kA
    • Voor­waar­de­lijke nomi­nale kort­sluit­stroom bij Ue=400&nb­sp;V conf. IEC 61439-1 3.8.10.4
      120 kA
    • Nomi­nale kort­e­duur­be­sten­dig­heid Icw 1 s IEC 60947
      5 kA
    Uitvoe­ring
    • Aantal polen
      3
    Veilig­heid
    • IP-be­scher­mings­klasse (Ingress Protec­tion)
      IP2X
    Vermogen
    • ‌Totaal vermo­gens­ver­lies onder IN
      22 W
    Zeke­ring
    • Zeke­rings­grootte
      NH00

    Milieudocumenten

    We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

    RoHS conform Ja
    REACh-SVHC vrij Ja

    Certificeringen en documenten

    PEP_Hager_HAGE-00632-V01.01-EN
    PDF
    251,63 kB
    Hager REACH declaration LVSGW00TSP
    PDF
    Hager RoHS report LVSGW00TSP
    PDF

    Downloads

    • Afbeelding

      Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

      Afbeelding LVSGW00TSP | Hager Nederland

      Afbeelding LVSGW00TSP

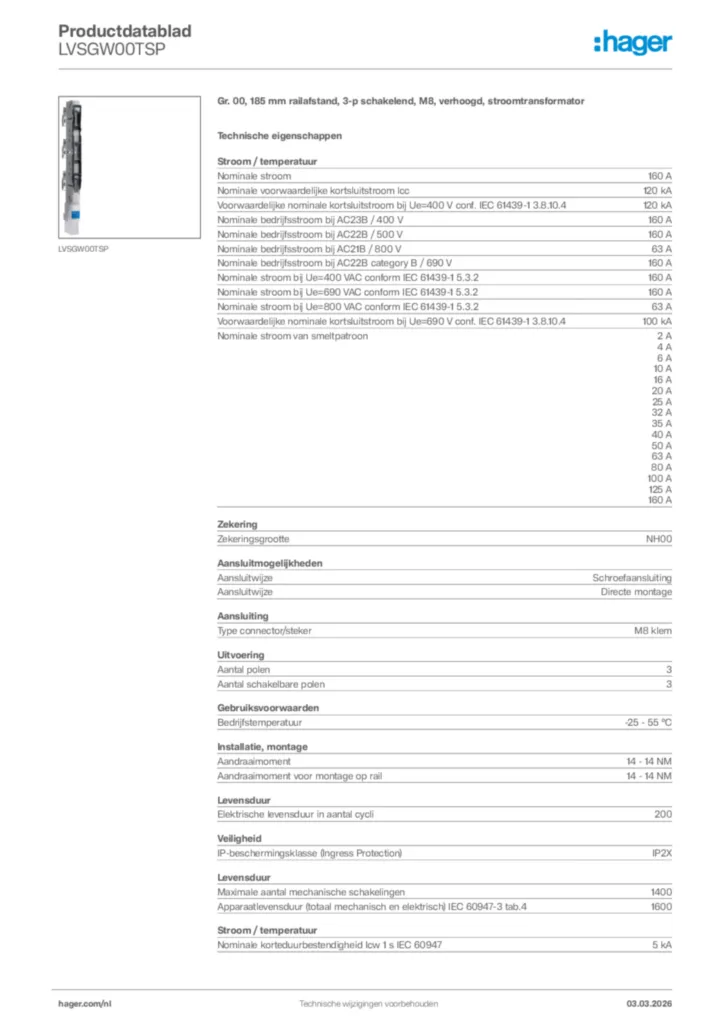

    • Product datasheet

      Afbeelding Hager Productdatablad LVSGW00TSP | Hager Nederland

      Hager Productdatablad LVSGW00TSP

      Gr. 00, 185 mm railafstand, 3-p schakelend, M8, verhoogd, stroomtransformator

      PDF

    • Installatiehandleiding

      Afbeelding Installatiehandleiding en-GB, es-ES, fr-FR, pl-PL 2017-09-20 | Hager Nederland

      Installatiehandleiding en-GB, es-ES, fr-FR, pl-PL 2017-09-20

      PDF
      4,98 MB
      Afbeelding Montageanleitung 00/185 3-polig Eh Wv | Hager Nederland

      Montageanleitung 00/185 3-polig Eh Wv

      Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20

      PDF
      4,98 MB

    • Conformiteitsverklaring

      Afbeelding Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3 | Hager Nederland

      Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3

      Conformiteitsverklaring International 2019-01-07

      PDF
      615,53 kB
      Afbeelding EU Declaration of Conformity | Hager Nederland

      EU Declaration of Conformity

      Conformiteitsverklaring en-GB, de-DE 2023-02-07

      PDF
      772,51 kB
      Afbeelding EU Declaration of Conformity | Hager Nederland

      EU Declaration of Conformity

      Conformiteitsverklaring en-GB, de-DE 2023-09-14

      PDF
      772,30 kB
