Gr. 00, 185 mm railafstand, 3-p schakelend,kooiklem,verhoogd,stroomtransformator LVSGW00TRP
EAN-nummer
4049857199716
Verpakking
1 Stuk
Artikelgroep
8V1
Brutoprijs
€ 295,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
DIN-rail adapter 4 producten beschikbaar -
Toebehoren 3 producten beschikbaar -
Stroomtransformator 3 producten beschikbaar -
Afschermkap 1 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 2 producten beschikbaar -
Bekijk meer 5 andere producten beschikbaar
Maak jouw systeem compleet
-
LVZ00DA100-185
Dubbeladapter 100 mm op 185 mm voor Vertigroup NH00
€ 100,00 / Stuk* -
LVZ00DA100K-185Dubbeladapter 100 op 185 mm voor Vertigroup 2x NH00, aansluiting met klemmen
€ 145,00 / Stuk* -
LVZ00DA185-185Dubbeladapter 185 mm op 185 mm voor Vertigroup
€ 88,80 / Stuk* -
LVZ00DA185K-185Dubbeladapter 185 op 185 mm voor Vertigroup 2x NH00, aansluiting met klemmen
€ 112,00 / Stuk*
-
LVZAW
Bevestigingsclip voor afdekstrip (set à 4 stuks)
€ 11,70 / Stuk* -
LVZ00BTSTekstvensterhouder gr. 00, 60/100/185 mm
€ 5,10 / Stuk* -
LVZ00SAMicroschakelaar t.b.v. schakelstandindicatie, gr. 00 60/185 mm
€ 30,60 / Stuk*
-
LVZPSR100
Stroomtrafo gr.00 185 mm 100/5 klasse 1, 2,5 VA
€ 83,60 / Stuk* -
LVZPSR150Stroomtrafo gr.00 185 mm 150/5 klasse 1, 5 VA
€ 84,30 / Stuk* -
LVZPSR75Stroomtrafo gr.00 185 mm 75/5 klasse 1, 2,5 VA
€ 85,20 / Stuk*
-
LVZ00AK
Kabelafdekkap kort Gr. 00 voor 60/100mm
€ 6,65 / Stuk*
-
LVZ00BSTTekstvenster kantelbaar gr. 00, 60/100/185 mm
€ 7,10 / Stuk*
-
LVZ00APrismaklem voor koper en alu max. 95 mm², set 3 stuks
€ 29,40 / Stuk* -
LVZ00CBrugklem voor koper (set à 3 stuks)
€ 15,50 / Stuk*

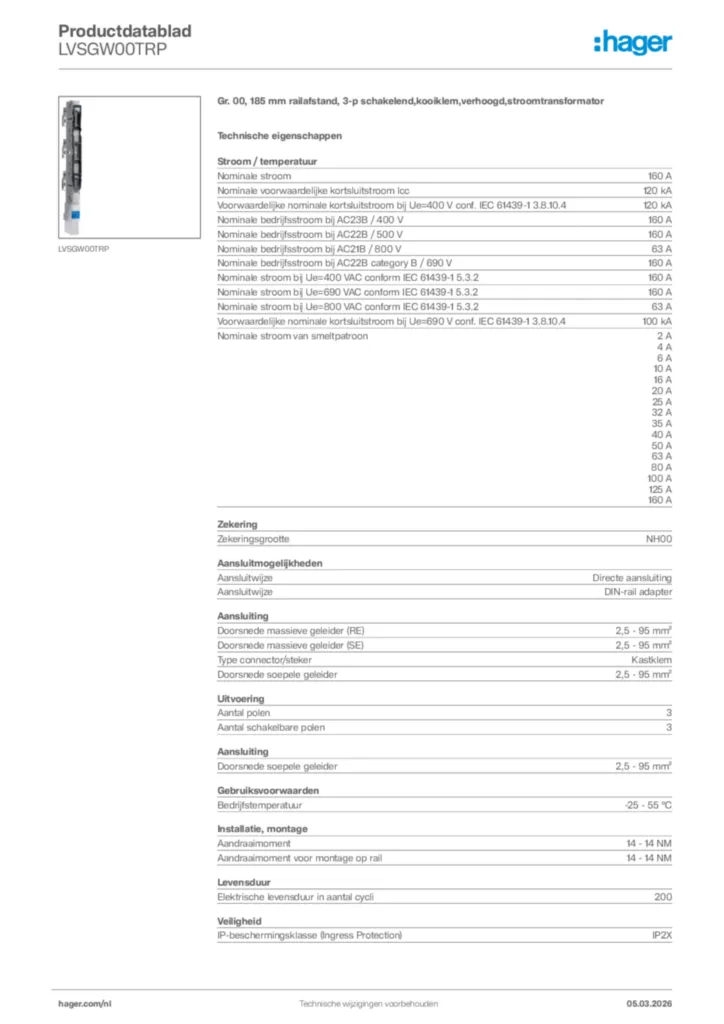

Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 609475 kA
Zekering
-
ZekeringsgrootteNH00
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader2.5 - 95 mm²
-
Aansluitdoorsnede massieve ader2.5 - 95 mm²
-
Type connector/stekerKastklem
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment14 - 14 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte741 mm
-
Diepte177 mm
Vermogen
-
Vermogensverlies bij nominale stroom In22 W
Frequentie
-
Frequentie50 - 60 Hz
